Câmera 3D ifm O3R225 - Alta Precisão ToF

Pré-visualizar: O3R225 IFM - Câmera 3D ifm Processamento de imagens ToF 224x172px 20Hz

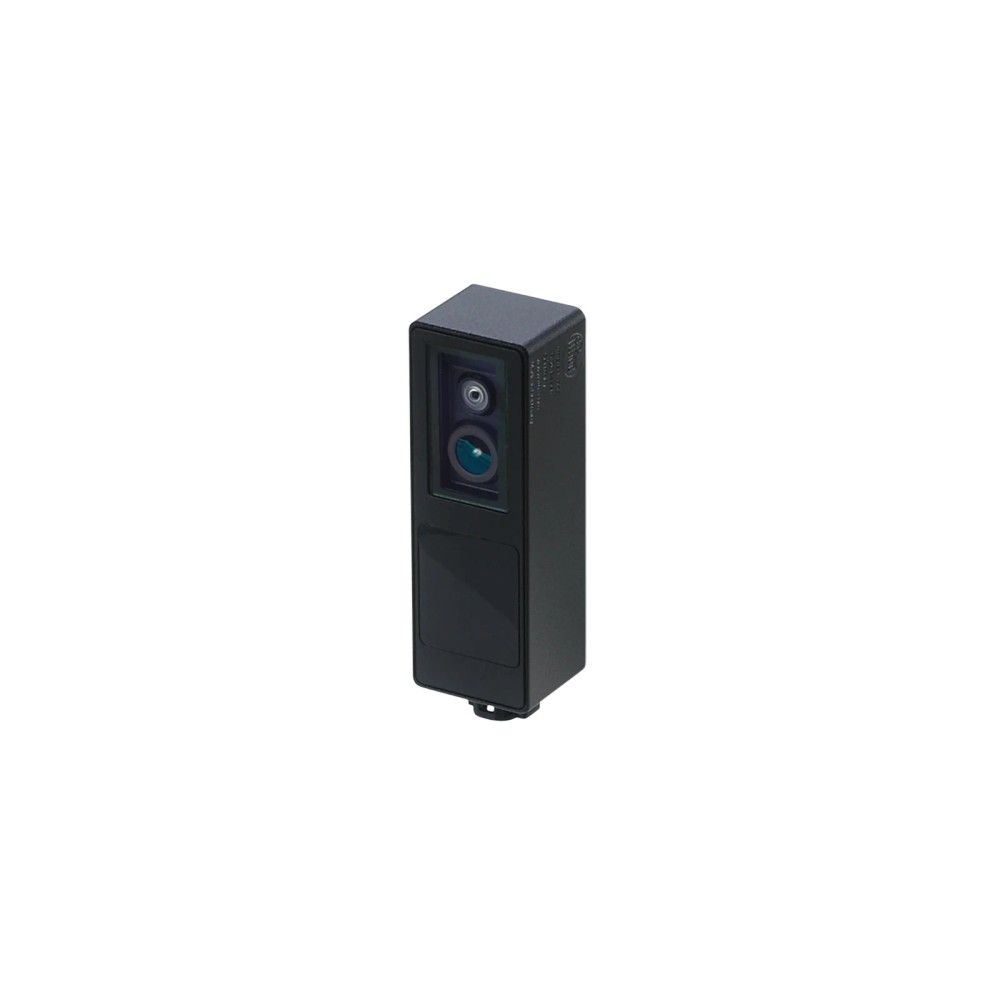

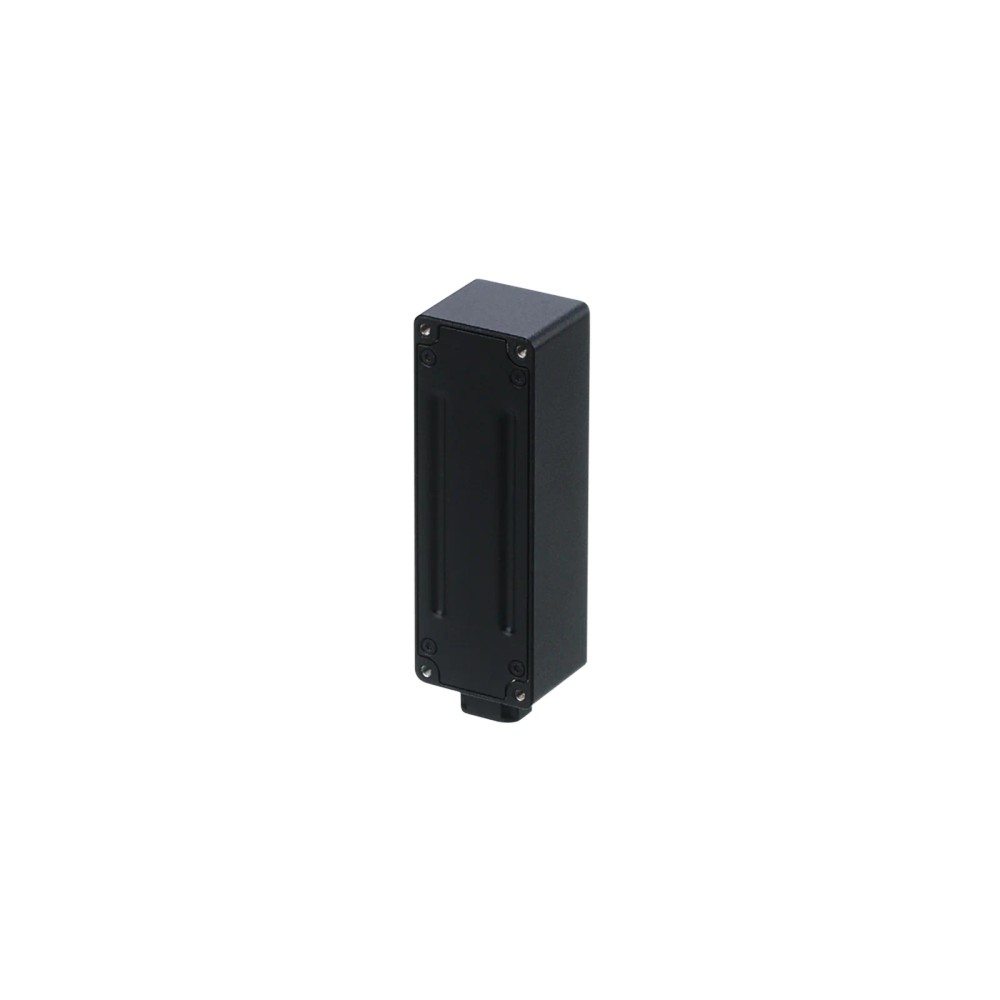

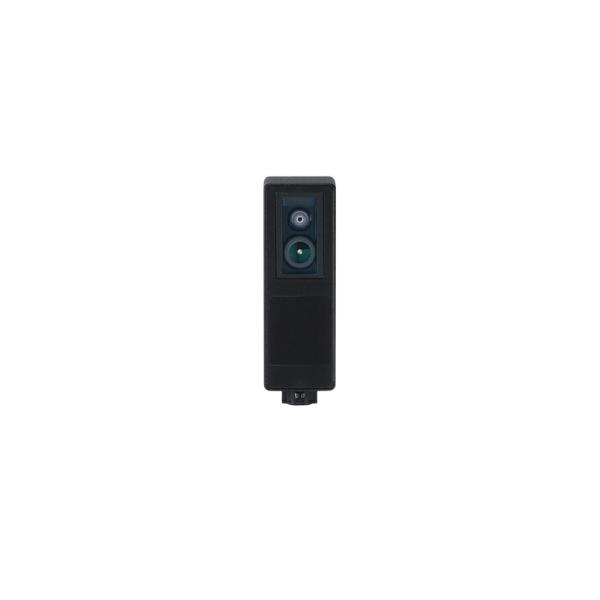

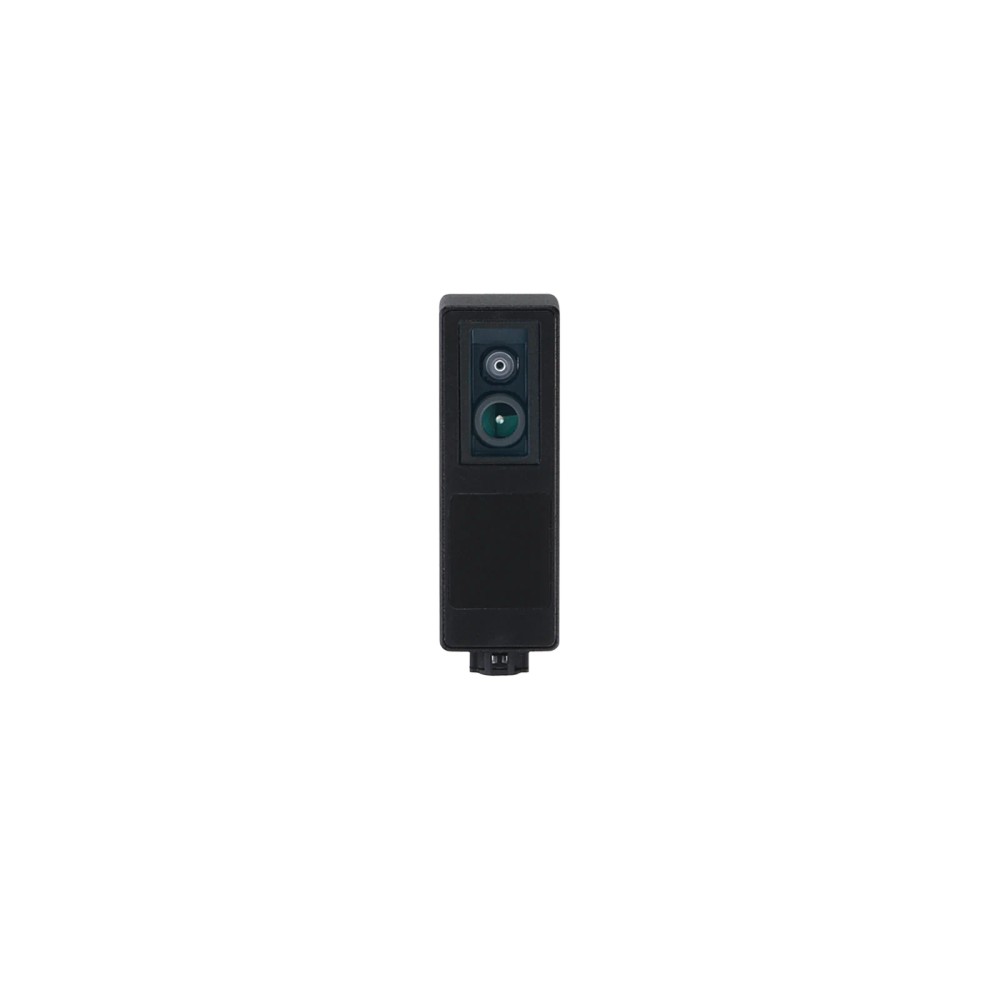

O3R225 IFM - Câmera 3D ifm Processamento de imagens ToF 224x172px 20Hz

Imagem meramente ilustrativa

R$ 3.587,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O3R225
EAN: 4021179336734
NCM do produto: 90314990

Destaques do Produto Tecnologia 3D ToF...mais

Fechar menu

Saiba mais sobre: "O3R225 IFM - Câmera 3D ifm Processamento de imagens ToF 224x172px 20Hz"

Destaques do Produto

Tecnologia

3D ToF (Time of Flight)

Resolução 3D

224 x 172 px

Conexão

Dual-HFM

Frequência

20 Hz

Proteção

IP 54

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O3R225 IFM - Câmera 3D Processamento de Imagens ToF

A O3R225 é uma câmera 3D com tecnologia Time-of-Flight (ToF) e iluminação infravermelha integrada de 940 nm, desenvolvida para processamento preciso de imagens industriais e volumetria. Com resolução 3D de 224 x 172 pixels e frequência de 20 Hz, é ideal para automação onde o reconhecimento espacial é necessário. O equipamento opera em conjunto com uma Video Processing Unit (VPU) externa da série IFM.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	O3R225
Tecnologia	3D ToF
Resolução 3D	224 x 172 px
Campo de Visão 3D	105 x 78 °
Conexão Elétrica	Dual-HFM
Proteção	IP 54
Temperatura de operação	-10...40 °C
Alimentação	19,2...28,8 V DC
Consumo Máximo	8,6 W

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de processamento de imagem em linhas de montagem automatizadas
Aplicações de medição de volume e detecção de objetos em ambiente indoor
Sistemas de navegação para AGVs (Veículos Guiados Automatizados) em ambientes controlados
Tarefas de reconhecimento de formas 3D onde a precisão de profundidade é crítica

⚠ Considere outro se precisa de:

Ambientes externos com incidência direta de luz solar intensa (interferência IR)
Aplicações que exigem proteção superior a IP54 (ex: ambientes com jato de água direto)
Uso autônomo sem a devida conexão a uma Video Processing Unit (VPU) compatível
Locais com vibrações acima dos limites da norma EN 60068-2-6 (2g)

APLICAÇÕES E USO

Detecção de volume de objetos em esteiras transportadoras.
Navegação para veículos guiados automatizados (AGV) em armazéns.
Monitoramento de presença e forma em células robóticas.
Inspeção de qualidade em processos de embalagem.

COMO ESCOLHER

Antes de comprar o O3R225 IFM - Câmera 3D Processamento de Imagens ToF, verifique estes pontos:

Quando escolher a O3R225

Ideal para aplicações internas que necessitam de dados de profundidade em tempo real (20 Hz) com iluminação IR integrada, onde a precisão de reconhecimento de formas 3D é prioritária sobre resoluções de câmera 2D de alta definição.

Quando buscar alternativas

Se a aplicação exigir proteção superior a IP54 (ex: ambientes com alta umidade ou pó pesado) ou se não houver espaço disponível para a montagem de uma VPU externa, este produto não é a escolha técnica indicada.

ESPECIFICAÇÕES TÉCNICAS

Dados Ópticos
Sensor de Imagem	PMD 3D ToF-Chip / 2D Chip	Tipo de sensor de tecnologia avançada para captura de profundidade e imagem 2D simultânea.
Iluminação Interna	940 nm (Infravermelho invisível)	Comprimento de onda operante; radiação invisível.

Dados Elétricos
Tensão de Operação	19,2 - 28,8 V DC	Faixa de alimentação permitida (PELV).
Consumo de Potência	8,6 W (variável conforme FPS)	Consumo máximo teórico conforme fórmula do fabricante.
Conexão Elétrica	Dual-HFM	Interface física de conexão de dados e energia.

Performance de Medição
Resolução 3D	224 x 172 px	Resolução da matriz de pontos 3D.
Ângulo de Abertura 3D	105 x 78 graus	Campo de visão do sensor 3D.
Frequência de Atualização	20 Hz	Taxa de frames por segundo para processamento de imagem.

Dados Mecânicos e Ambientais
Dimensões	90 x 31 x 26 mm	Gabinete compacto para montagem em máquinas.
Proteção IP	IP 54	Nível de resistência a agentes externos.
Temperatura Ambiente	-10 até 40 °C	Faixa de temperatura operacional recomendada.

COMPATIBILIDADE

Comunicação

• FPD-Link

Conexões

Elétrica Dual-HFM (Mini-FAKRA)

Processo Montagem por parafusos (consulte desenho dimensional)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes internos controlados	✓	O produto atende às condições ambientais e de luz para tecnologia ToF.
Uso ao ar livre (sol direto)	✗	A luz solar intensa interfere na leitura infravermelha do sensor ToF.
Uso com CLP direto	✗	A câmera exige uma VPU (Video Processing Unit) para tratar os dados antes da comunicação com o CLP.
Ambiente com jatos d'água	✗	O produto possui proteção IP54, inadequada para jatos d'água diretos.

INSTALAÇÃO

Como instalar o O3R225 IFM - Câmera 3D Processamento de Imagens ToF

Defina a posição de montagem considerando o ângulo de abertura de 105 x 78°.
Fixe a câmera usando os furos de montagem, respeitando o torque máximo de 0,8 Nm.
Conecte o cabo Dual-HFM à câmera garantindo o encaixe firme do conector.
Conecte a outra extremidade do cabo à Video Processing Unit (VPU) compatível.
Conecte a fonte de alimentação 24V DC na VPU, observando o circuito PELV.
Verifique a integridade da comunicação via software de configuração da IFM.

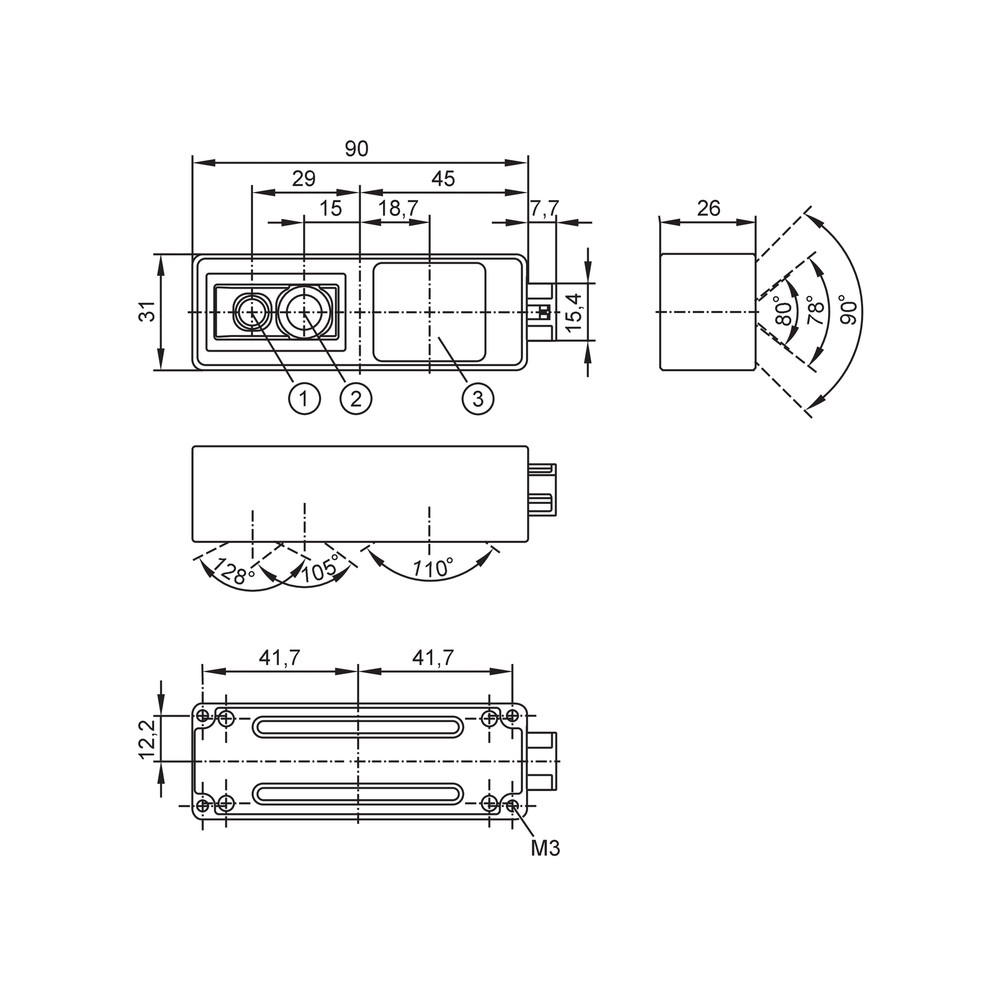

Desenho Dimensional

ACESSÓRIOS

Requer Video Processing Unit externa (OVP810, OVP811, OVP812 ou OPP813 - não inclusa)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Ausência de sinal ou falha de detecção no sistema.	Conexão física inadequada entre a câmera e a VPU.	Verificar se o cabo Dual-HFM está conectado corretamente e se o torque de aperto é inferior a 0,8 Nm.
Reinicializações inesperadas ou comportamento intermitente.	Tensão de alimentação fora da faixa especificada.	Medir a tensão no conector da fonte para garantir que está entre 19,2V e 28,8V DC.
Imagem 3D distorcida ou com erros de leitura constante.	Obstrução ou sujeira severa na janela óptica.	Limpar a janela frontal com pano macio e não abrasivo e verificar se há danos no policarbonato/vidro.
Câmera não reconhecida pelo sistema de processamento.	Incompatibilidade de VPU ou erro de software.	Confirmar se o modelo da VPU (OVP810/811/812/813) é compatível e está atualizado.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico O3R225 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a câmera 3D O3R225 da IFM?

A O3R225 é uma câmera 3D baseada em tecnologia Time-of-Flight (ToF) projetada para processamento de imagens industriais e identificação de objetos, com resolução 3D de 224 x 172 pixels.

Este equipamento pode ser conectado diretamente a um CLP?

Sim, esta câmera exige obrigatoriamente uma Video Processing Unit (VPU) compatível (modelos OVP810, OVP811, OVP812 ou OPP813) para realizar o processamento de dados.

Posso instalar esta câmera em ambientes externos com chuva?

Este produto possui classificação de proteção IP54, o que significa proteção limitada contra poeira e respingos de água, não sendo indicado para ambientes externos com alta exposição ou lavagem industrial pesada.

Esta câmera é adequada para ambientes com lavagem de alta pressão?

Não, o modelo O3R225 foi desenvolvido para aplicações indoor controladas e não possui vedação para submersão ou ambientes agressivos que exijam normas IP67 ou superiores.

Por que a imagem pode estar apresentando falhas de conexão intermitentes?

Sintomas de perda de sinal podem indicar desconexão no conector Dual-HFM ou falha na alimentação de 24V DC; verifique primeiro o status de link na VPU e o estado do cabo.

O que verificar quando a imagem 3D apresenta ruído excessivo?

Verifique se a iluminação infravermelha de 940nm está ativa e se não há fontes de luz externa interferindo na leitura; se o erro persistir, valide a comunicação via VPU.

Devo escolher este modelo ou um sensor 2D simples?

A escolha depende da necessidade de processamento; para aplicações de alta performance de dados 3D, a O3R225 é a opção técnica recomendada em conjunto com a VPU específica, sendo superior a sensores 2D convencionais em tarefas de volumetria.

O produto vem com a VPU inclusa para operação?

A O3R225 é vendida como unidade individual; a VPU (Video Processing Unit) e os cabos de conexão específicos devem ser adquiridos separadamente conforme o projeto.

Quais cuidados tomar durante a instalação física?

A instalação deve garantir que o torque de aperto no conector não exceda 0,8 Nm e que o alinhamento da câmera esteja estável conforme o ângulo de abertura de 105 x 78 graus.

Qual a procedência deste equipamento?

Este produto é fabricado pela IFM, e o fornecimento segue os padrões de logística do fabricante, garantindo a procedência do componente.

GLOSSÁRIO TÉCNICO

ToF (Time of Flight)

Tecnologia que calcula a distância medindo o tempo que a luz infravermelha leva para atingir um objeto e retornar ao sensor. (Ref.: Sensor de imagem PMD)

IP54

Grau de proteção contra entrada de poeira (parcial) e respingos de água de todas as direções. (Ref.: Proteção IP)

VPU (Video Processing Unit)

Unidade externa responsável pelo processamento dos dados brutos da câmera. (Ref.: Acessório necessário)

HFM (High-speed FAKRA Mini)

Tipo de conector coaxial compacto para transmissão de dados de alta velocidade. (Ref.: Tipo de conector)

FPD-Link

Interface de comunicação de alta velocidade usada para transmitir dados de imagem. (Ref.: Padrão de transmissão)
