Leitor de Códigos 1D/2D IFM O2I400

Pré-visualizar: O2I400 IFM - Leitor de Códigos 1D/2D IFM Identificação e Processamento IO-Link, Ethernet, RGBW

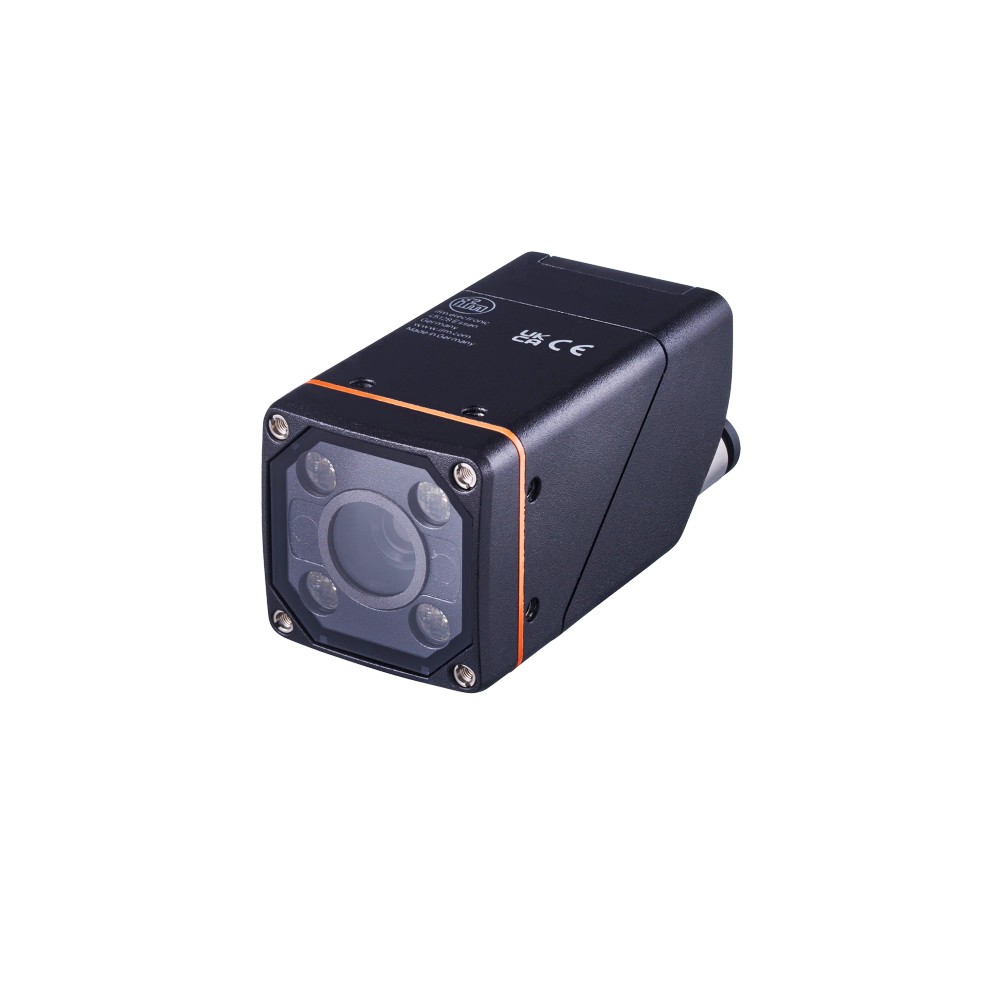

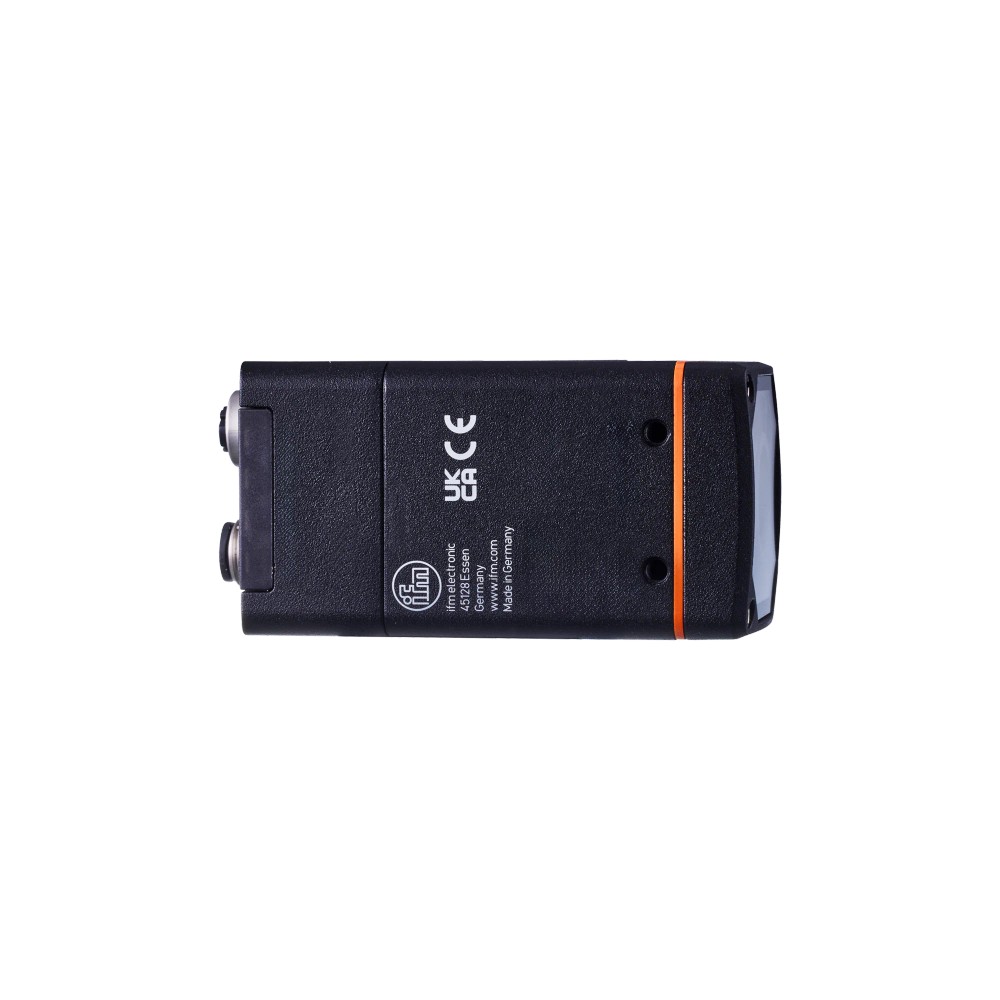

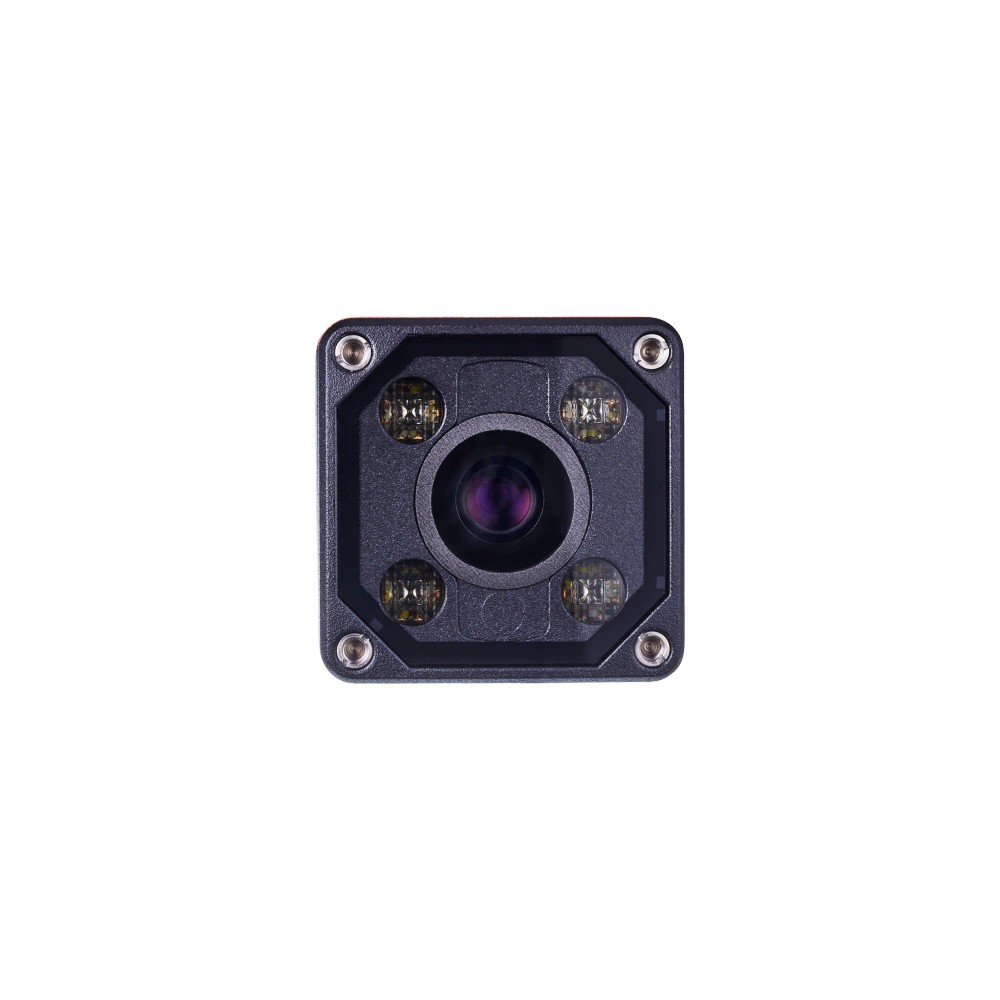

O2I400 IFM - Leitor de Códigos 1D/2D IFM Identificação e Processamento IO-Link, Ethernet, RGBW

Imagem meramente ilustrativa

R$ 10.923,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O2I400
EAN: 4021179343565
NCM do produto: 84719012

Destaques do Produto Tipo de Luz RGBW...mais

Fechar menu

Saiba mais sobre: "O2I400 IFM - Leitor de Códigos 1D/2D IFM Identificação e Processamento IO-Link, Ethernet, RGBW"

Destaques do Produto

Tipo de Luz

RGBW

Resolução

1280 x 960 px

Protocolo

IO-Link / Ethernet

Grau IP

IP 65

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O2I400 IFM - Leitor de Códigos 1D/2D IFM Identificação e Processamento IO-Link, Ethernet, RGBW

O O2I400 é um leitor de códigos industriais de alta performance, capaz de decodificar padrões 1D e 2D em esteiras de produção com velocidade de até 7 m/s. Equipado com um sensor CMOS de 1280 x 960 pixels e iluminação RGBW integrada, ele garante a leitura confiável mesmo em superfícies desafiadoras. A integração é simplificada através das interfaces IO-Link e Ethernet TCP/IP, tornando-o ideal para sistemas de rastreabilidade automatizada.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	O2I400
Resolução	1280 x 960 px
Iluminação	RGBW
Interface	IO-Link / Ethernet
Velocidade máx	7 m/s
Proteção	IP 65
Temperatura	-10...50 °C
Dimensões	45 x 45 x 86 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Linhas de montagem automatizadas para rastreabilidade
Sistemas de controle de qualidade em embalagens
Integração em arquiteturas com IO-Link para monitoramento de diagnóstico
Leitura de códigos em esteiras de transporte de alta velocidade

⚠ Considere outro se precisa de:

Ambientes com radiação UV intensa sem proteção adequada
Aplicações com vibração mecânica superior à resistência do invólucro IP65
Áreas que exigem certificação ATEX ou atmosfera explosiva
Monitoramento de processos em alta temperatura (> 50 °C ambiente)

APLICAÇÕES E USO

Monitoramento de códigos de barras e Data Matrix em esteiras de embalagem.
Rastreabilidade de peças automotivas durante o processo de montagem.
Verificação de leitura em linhas de envase de alta velocidade.
Sistemas de controle logístico com necessidade de registro contínuo.

COMO ESCOLHER

Antes de comprar o O2I400 IFM - Leitor de Códigos 1D/2D IFM Identificação e Processamento IO-Link, Ethernet, RGBW, verifique estes pontos:

Quando escolher o O2I400

Selecione este modelo quando necessitar de um sistema robusto para leitura 1D/2D com integração via Ethernet ou IO-Link, especificamente para ambientes que exigem precisão em altas velocidades (até 7 m/s) e versatilidade de iluminação.

Quando buscar alternativas

Considere buscar outra tecnologia se a aplicação não exigir identificação de código (apenas presença de objeto), se o ambiente exigir proteção IP69K (lavagem de alta pressão) ou se o orçamento estiver restrito a sensores binários simples sem capacidade de decodificação.

ESPECIFICAÇÕES TÉCNICAS

Dados Ópticos
Sensor de imagem	CMOS p/b	Tecnologia de captura de imagem para reconhecimento.
Resolução	1280 x 960 px	Capacidade de detalhamento na captura do código.
Iluminação	RGBW	Permite ajustes de contraste para diferentes superfícies.

Dados Elétricos
Tensão de operação	18...30 V DC	Faixa de alimentação padrão industrial.
Consumo de corrente	< 400 mA (típico)	Requisito de energia operacional.
Saída digital	2 x PNP/NPN	Configuração parametrizável para comutação.

Interfaces e Performance
Interface	IO-Link / Ethernet	Protocolos de integração de dados.
Velocidade máx.	7 m/s	Limite de movimento do objeto para leitura.
Taxa de leitura	40 Hz	Frequência máxima de processamento de códigos.

Condições Ambientais e Mecânicas
Temperatura ambiente	-10...50 °C	Condições térmicas operacionais permitidas.
Grau de proteção	IP 65	Nível de vedação contra elementos externos.
Invólucro	Zinco fundido	Material estrutural resistente.

COMPATIBILIDADE

Comunicação

• IO-Link (COM3 230,4 kBaud, Rev 1.1)

• Ethernet (10Base-T; 100Base-TX)

• Protocolo TCP/IP

Conexões

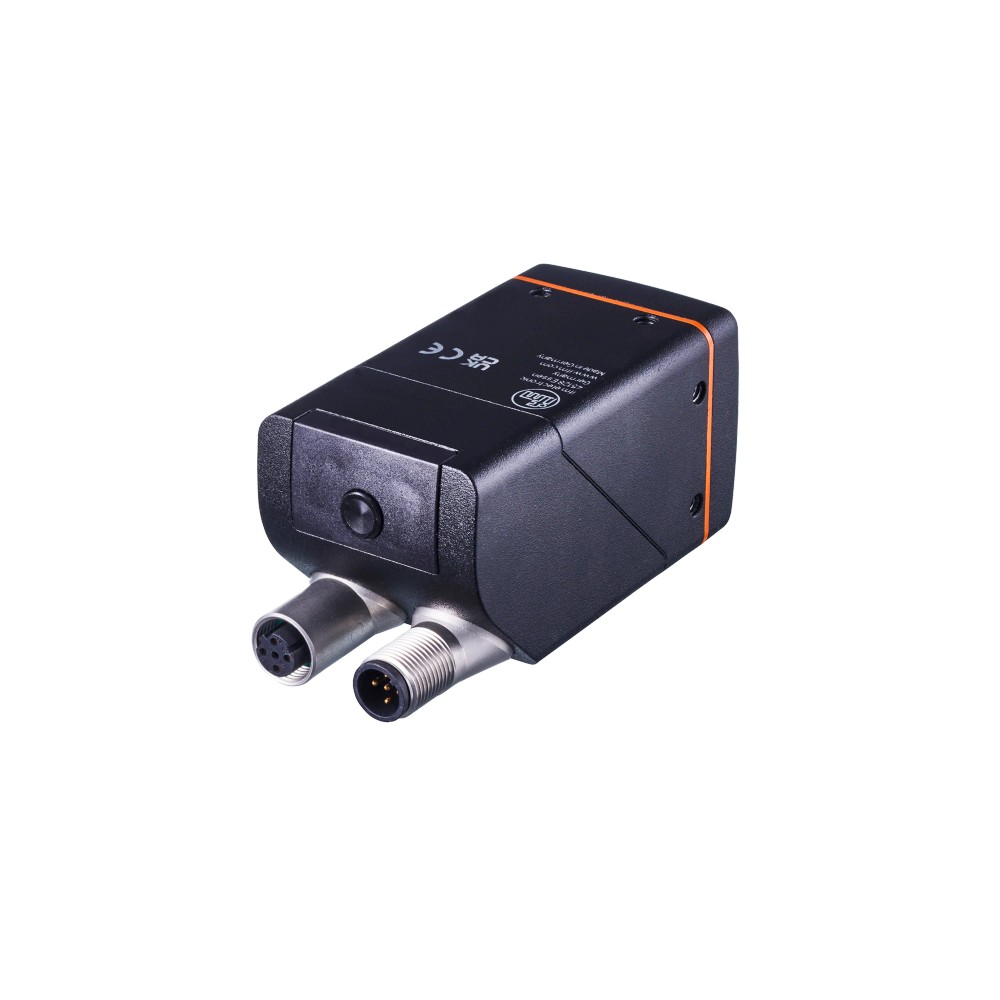

Elétrica M12 A-coded (Alimentação), M12 D-coded (Ethernet)

Processo Montagem roscada (Orifício M4 x 7 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Integração via IO-Link em CLPs modernos	✓	Compatível nativamente com o padrão IO-Link COM3.
Aplicações em alta velocidade (> 10 m/s)	✗	O limite operacional de processamento do sensor é de 7 m/s.
Uso em ambientes com alta umidade e lavagem direta	✗	O grau de proteção é IP65, não suportando jatos de água de alta pressão/lavagem (requer IP69K).

INSTALAÇÃO

Como instalar o O2I400 IFM - Leitor de Códigos 1D/2D IFM Identificação e Processamento IO-Link, Ethernet, RGBW

Monte o dispositivo utilizando os furos de montagem roscada (M4 x 7 mm).
Verifique a distância de trabalho (> 85 mm) em relação ao objeto a ser lido.
Conecte a alimentação elétrica no conector M12 (A-coded, 5 pinos).
Conecte o cabo de comunicação Ethernet no conector M12 (D-coded, 4 pinos).
Ajuste o foco e a iluminação através da interface de software, se necessário.
Aplique o torque de 2,1 Nm na fixação final.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O código não é detectado pelo sistema.	Objeto fora da faixa de profundidade de campo ou mal posicionado.	Verificar se a distância entre o sensor e o objeto está superior a 85 mm.
Perda de comunicação entre o leitor e o PLC.	Ruído eletromagnético ou desconexão física na linha Ethernet/IO-Link.	Checar a integridade do cabo M12 e dos parâmetros de rede no CLP.
Leitura intermitente ou falha de decodificação.	Reflexos excessivos na superfície do código.	Ajustar os parâmetros da iluminação RGBW ou alterar levemente o ângulo de incidência.
Códigos passando sem serem lidos.	Velocidade de passagem excede o tempo de processamento.	Verificar se a velocidade da esteira está abaixo de 7 m/s e ajustar o tempo de exposição.

DOCUMENTAÇÃO TÉCNICA

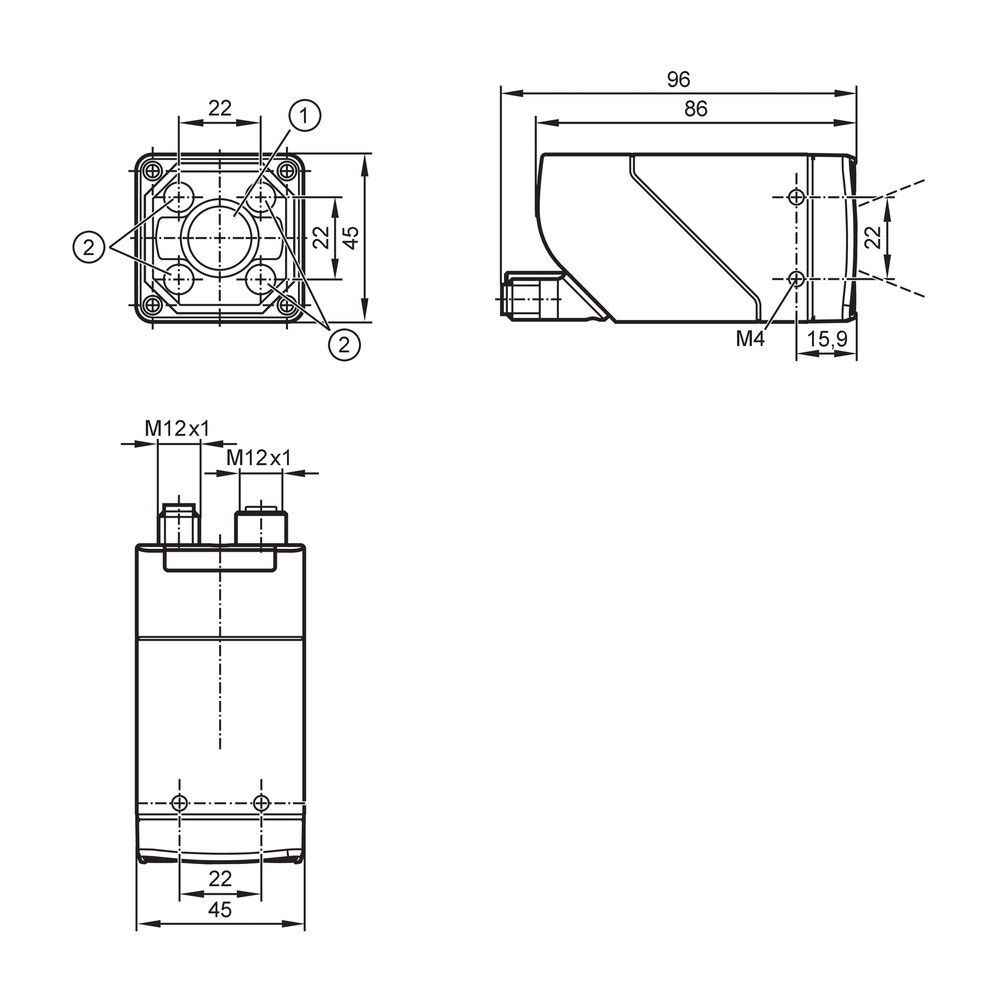

Folha de dados O2I400 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o leitor de códigos O2I400 da IFM?

O O2I400 é um sensor de visão inteligente projetado para leitura de códigos 1D e 2D em aplicações industriais, operando com tecnologia CMOS e iluminação RGBW integrada.

Quais são as interfaces de comunicação deste dispositivo?

Ele suporta comunicação via IO-Link (COM3) e Ethernet (TCP/IP), permitindo a integração direta com CLPs e sistemas de automação.

O sensor pode ser instalado em áreas com risco de explosão?

O dispositivo não possui certificação para áreas classificadas (atmosferas explosivas), sendo indicado apenas para ambientes industriais padrão.

Este leitor é adequado para medição de temperatura ou termografia?

Não, este modelo é um leitor óptico baseado em sensor CMOS para luz visível; ele não realiza detecção térmica ou infravermelha de temperatura.

O que fazer se o leitor não detectar o código?

Verifique se a distância entre o sensor e o objeto está acima de 85 mm, conforme especificado para o foco adequado.

Por que a imagem capturada pelo sensor aparece borrada?

Imagens tremidas ou borradas indicam que o objeto pode estar se movendo acima do limite de 7 m/s ou que o tempo de exposição precisa de ajuste.

Qual a diferença entre este leitor de códigos e um sensor fotoelétrico convencional?

O O2I400 realiza o processamento e decodificação do conteúdo do código (identificação), enquanto um sensor binário simples apenas detecta a presença ou ausência de objetos.

Devo usar IO-Link ou Ethernet para conectar este produto?

Ambas estão disponíveis; o IO-Link é ideal para parametrização e dados de processo, enquanto a Ethernet TCP/IP é preferível para transferência de grandes volumes de imagem.

Qual o torque recomendado para fixação do dispositivo?

O torque de aperto para instalação é de 2,1 Nm; exceder este valor pode danificar a carcaça de zinco ou os componentes internos.

A origem e o suporte deste produto são garantidos pelo fabricante?

Sim, a IFM Electronic Ltda. fornece, fatura e gerencia a logística deste produto, garantindo a procedência direta do fabricante.

GLOSSÁRIO TÉCNICO

CMOS

Sensor de imagem semicondutor (Complementary Metal-Oxide-Semiconductor) utilizado para capturar imagens digitais de alta resolução. (Ref.: sensor_de_imagem)

IO-Link

Protocolo de comunicação industrial ponto a ponto que permite a troca de dados cíclicos e acíclicos entre dispositivos inteligentes e CLPs. (Ref.: interface_de_comunicacao)

RGBW

Sistema de iluminação composta por LEDs Vermelho, Verde, Azul e Branco, permitindo contraste ideal para diferentes cores de substratos ou marcações. (Ref.: tipo_de_luz)

IP65

Grau de proteção contra entrada de poeira e jatos de água de baixa pressão, adequado para ambientes fabris comuns. (Ref.: grau_protecao_ip)

PNP/NPN

Tipos de configuração de saída de comutação configuráveis para se adaptar à lógica do sistema de controle conectado. (Ref.: saida_digital)
