Iluminação Backlight IFM O2D945

Pré-visualizar: O2D945 IFM - Iluminação Externa Backlight Inspeção Industrial 100x100mm Infravermelha

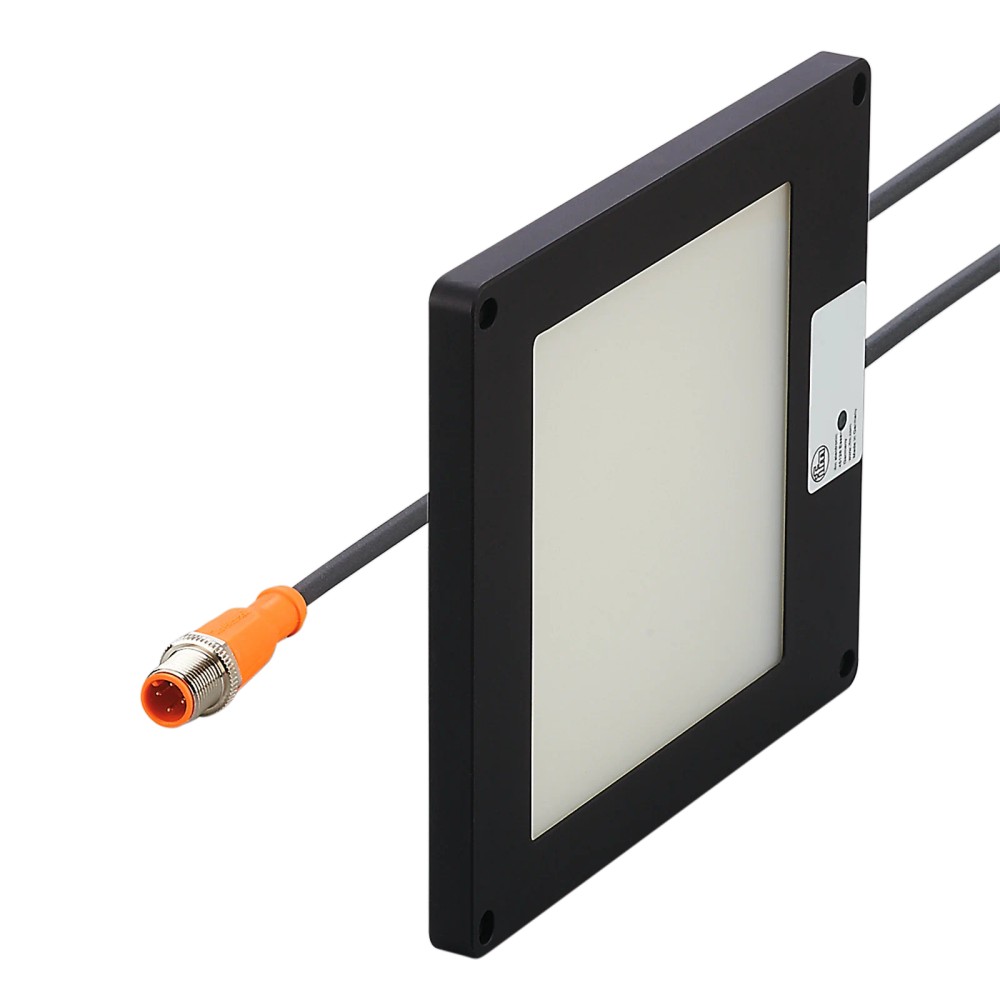

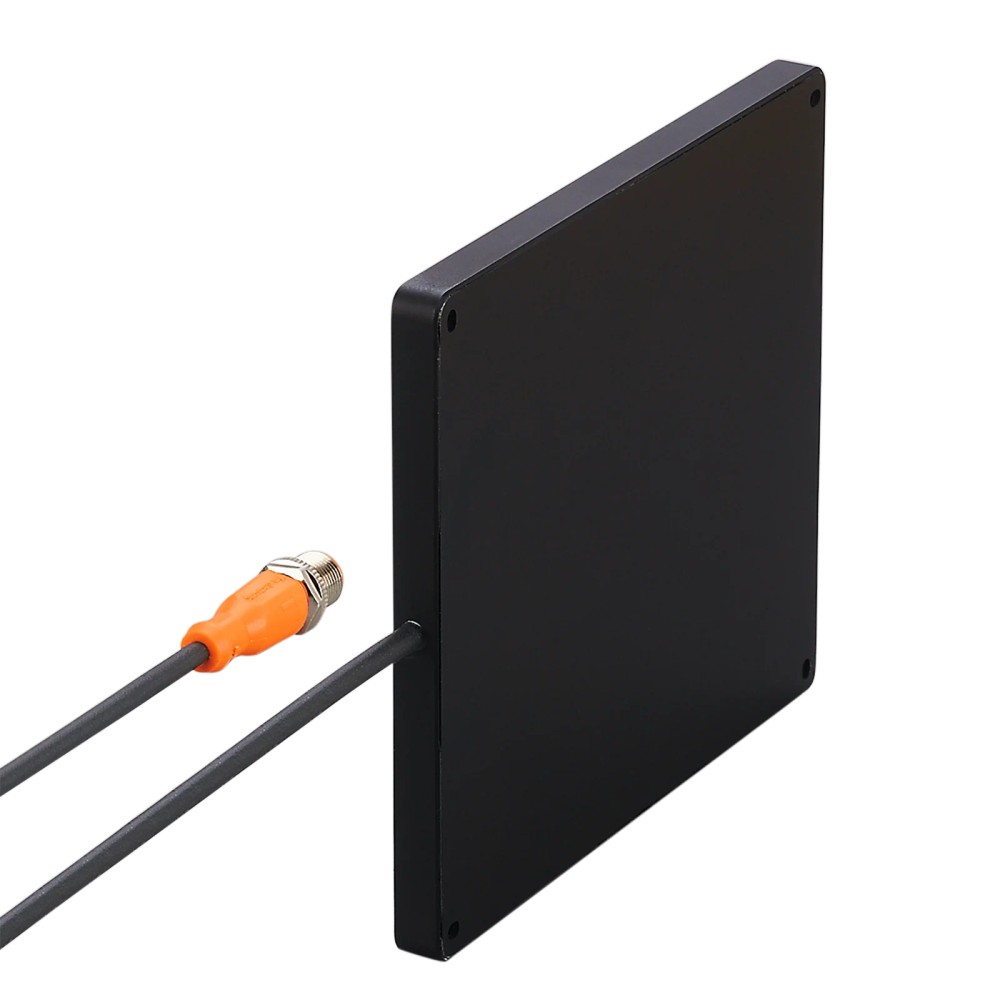

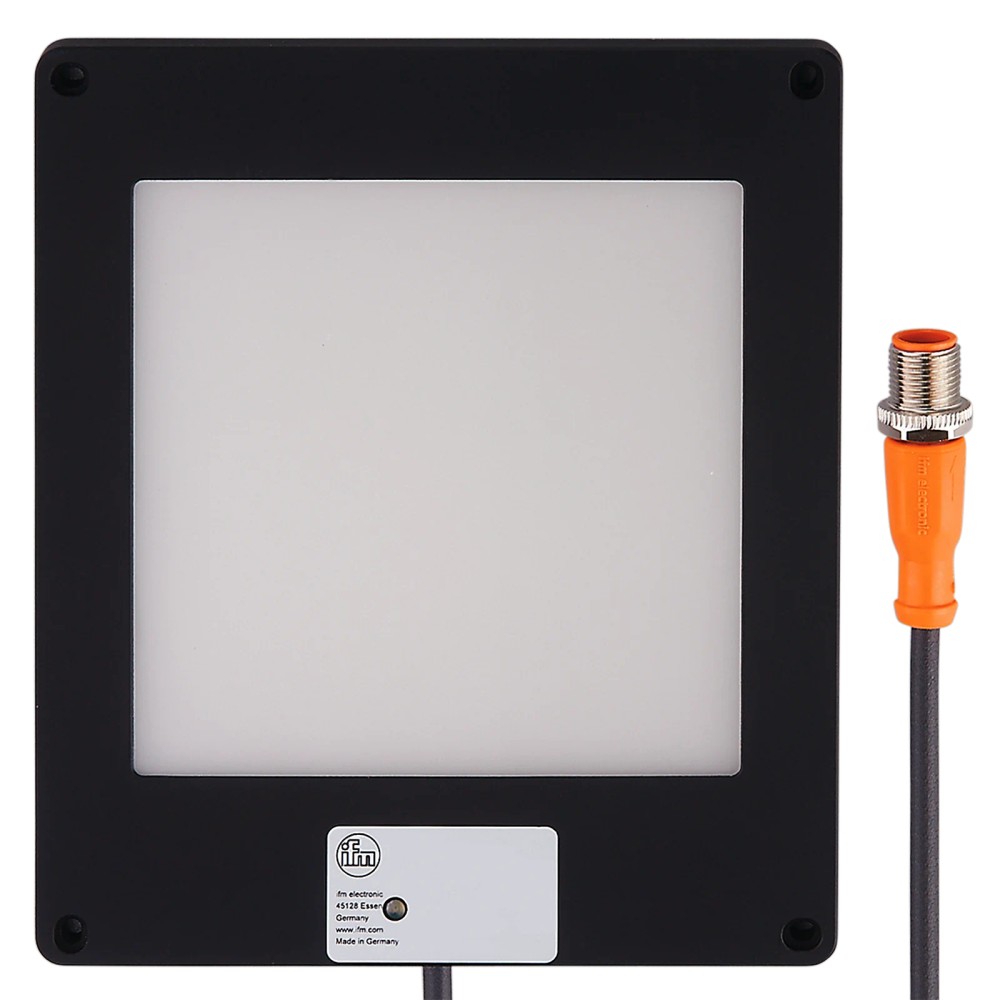

O2D945 IFM - Iluminação Externa Backlight Inspeção Industrial 100x100mm Infravermelha

Imagem meramente ilustrativa

R$ 6.361,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O2D945
EAN: 4021179329866
NCM do produto: 94054900

Destaques do Produto Área de iluminação...mais

Fechar menu

Saiba mais sobre: "O2D945 IFM - Iluminação Externa Backlight Inspeção Industrial 100x100mm Infravermelha"

Destaques do Produto

Área de iluminação

100 x 100 mm

Tipo de luz

Infravermelha

Grau de Proteção

IP 54

Tensão

24 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O2D945 IFM - Iluminação Externa Backlight Inspeção Industrial 100x100mm Infravermelha

O O2D945 é uma unidade de iluminação de plano de fundo (backlight) com área de 100x100 mm, desenvolvida para aplicações de visão artificial e inspeção por silhueta. Opera com luz infravermelha de 875 nm, ideal para sistemas que exigem detecção de bordas com alto contraste. Construída em alumínio anodizado, oferece robustez para ambientes industriais com operação contínua ou pulsada.

PRINCIPAIS ESPECIFICAÇÕES

Part Number	O2D945
Tipo de Luz	Infravermelha (875 nm)
Dimensões	155 x 133 x 9,8 mm
Campo Iluminado	100 x 100 mm
Conexão	M12
Material	Alumínio Anodizado
Grau de proteção	IP 54
Tensão de operação	24 V DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Inspeção de bordas e contornos de objetos opacos.
Sistemas de visão artificial 2D e 3D.
Ambientes industriais controlados de automação.

⚠ Considere outro se precisa de:

Locais com temperatura ambiente superior a 50 °C.
Aplicações que exijam submersão ou jatos de água (IP54).
Processos que necessitem de luz visível (espectro de cor).

APLICAÇÕES E USO

Detecção de contornos de peças em esteiras de transporte.
Medição dimensional de componentes opacos.
Inspeção de presença/ausência de furos ou recortes em chapas.
Sistemas de visão artificial automatizados.

COMO ESCOLHER

Antes de comprar o O2D945 IFM - Iluminação Externa Backlight Inspeção Industrial 100x100mm Infravermelha, verifique estes pontos:

Quando escolher este backlight

Escolha este modelo se sua aplicação de inspeção exige luz infravermelha para silhuetas de objetos, requer uma área de inspeção de exatamente 100x100 mm e o ambiente está dentro da faixa térmica de -10 a 50 °C.

Quando buscar outra alternativa

Busque alternativas se o seu sistema exige luz visível para inspeção de cores, se a área de medição precisa ser maior que 100x100 mm, ou se o ambiente de instalação exige grau de proteção superior a IP54 (como ambientes com lavagem direta).

ESPECIFICAÇÕES TÉCNICAS

Aplicação
Área de iluminação	100 x 100 mm	Campo efetivo de luz emitido pela face frontal do dispositivo.
Tipo de luz	Infravermelha	Espectro de emissão focado em 875 nm.

Dados elétricos
Tensão de operação	24 V DC	Tensão nominal de funcionamento.
Consumo de corrente	< 620 mA	Limite de corrente sob condições normais.
Conexão	M12, 4 pinos	Interface elétrica padrão industrial.

Dados mecânicos
Material do invólucro	Alumínio preto anodizado	Material estrutural para dissipação térmica e resistência mecânica.
Grau de proteção	IP 54	Nível de vedação do equipamento.
Dimensões	155 x 133 x 9,8 mm	Medidas externas totais do produto.

Condições ambientais
Temperatura ambiente	-10 a 50 °C	Faixa de operação térmica permitida.
MTTF	293 anos	Tempo médio estimado até a primeira falha conforme padrões de confiabilidade.

COMPATIBILIDADE

Comunicação

• Trigger de 5-24 V DC para modo pulsado

Conexões

Elétrica Conector M12, codificação A, 4 pinos (dourados).

Processo Montagem mecânica via furação padrão no chassi (conforme desenho dimensional).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de inspeção com câmera 2D	✓	A luz infravermelha proporciona alto contraste para detecção de bordas.
Ambientes com alta umidade e jato d'água	✗	O produto possui grau IP54, inadequado para exposição direta a jatos de água.
Inspeção de materiais transparentes	✓	O backlight é ideal para identificar inclusões ou imperfeições em materiais translúcidos.

INSTALAÇÃO

Como instalar o O2D945 IFM - Iluminação Externa Backlight Inspeção Industrial 100x100mm Infravermelha

Verifique a compatibilidade do suporte de fixação com o desenho dimensional.
Posicione o backlight atrás do objeto de inspeção, mantendo o paralelismo.
Limpe a face do vidro com um pano seco e macio antes da instalação.
Conecte o cabo M12 de 4 pinos garantindo o encaixe firme da rosca.
Verifique se o LED verde de operação está aceso.
Realize o ajuste fino da posição e foco da câmera de visão artificial para otimizar o contraste.

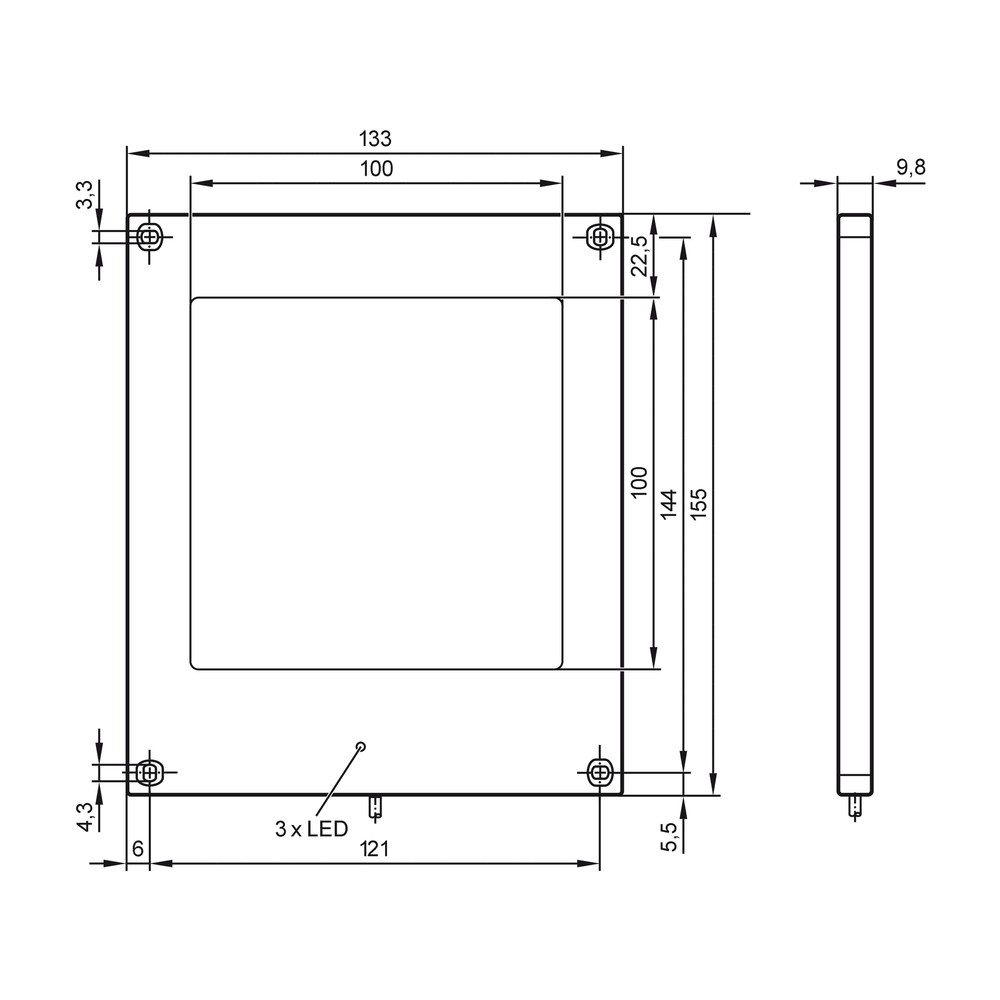

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED verde de operação apagado.	Tensão fora da faixa especificada ou curto-circuito na linha.	Medir a tensão de 24 V DC nos pinos do conector M12.
LED vermelho (sobreaquecimento) aceso.	Temperatura ambiente excedendo 50 °C ou ciclo de operação muito alto.	Verificar se o dispositivo está em local ventilado e se a pulsação está correta.
Distorção na imagem do sistema de visão.	Falha na vedação ou acúmulo de contaminantes.	Inspecionar a superfície da lente de vidro quanto a sujeira ou riscos.
Interrupção intermitente da luz.	Cabo mal conectado ou pinos oxidados.	Checar o aperto do conector M12 e a integridade dos pinos banhados a ouro.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico O2D945 (Datasheet) Desenho Dimensional 2D (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este equipamento e qual sua finalidade?

O O2D945 é uma unidade de iluminação tipo backlight de 100x100 mm, projetada para sistemas de visão artificial e inspeção industrial que exigem contraste de silhueta.

Quais são as características técnicas de operação deste iluminador?

Ele utiliza luz infravermelha com comprimento de onda de 875 nm e opera com conexão elétrica M12 de 4 pinos.

Este dispositivo pode ser instalado em áreas externas sem proteção?

Não, este modelo é classificado com grau de proteção IP54, o que significa proteção limitada contra poeira e respingos de água, não sendo indicado para exposição direta a intempéries ou jatos de água pesados.

Este iluminador pode ser usado para inspeção de cores?

Não, a luz emitida é infravermelha (875 nm), invisível ao olho humano. Não substitui iluminações de luz visível ou branca, que são necessárias para inspeções que dependem de cor ou detecção de contraste espectral visível.

O que significa o LED vermelho aceso no painel?

O LED vermelho aceso indica uma condição de sobreaquecimento ou sobreexcitação da luz. Verifique a temperatura ambiente e se o ciclo de trabalho da pulsação está dentro dos limites nominais.

O que devo verificar se o dispositivo não ligar?

Se o LED verde não acender, verifique primeiramente se a alimentação de 24 V DC está presente no conector M12 e se o cabo não apresenta rompimentos.

Este item vem em um kit com câmera de inspeção?

O produto é vendido como uma unidade de iluminação autônoma. Câmeras e controladores de visão artificial devem ser adquiridos separadamente conforme a necessidade da sua aplicação.

Como posso realizar a compra deste item?

Sim, a compra é direta através do canal de venda da IFM, garantindo o faturamento pela própria fabricante.

Qual o cuidado principal na montagem do backlight?

Para a instalação, utilize o desenho dimensional fornecido para posicionar o backlight atrás do objeto de inspeção, mantendo o alinhamento centralizado para garantir a uniformidade da luz.

Como realizar a manutenção básica da lente de iluminação?

A manutenção deve ser restrita à limpeza da superfície de vidro com pano não abrasivo. Não utilize solventes químicos que possam danificar o revestimento ou a transparência da lente.

GLOSSÁRIO TÉCNICO

Backlight

Técnica de iluminação onde a fonte de luz é colocada atrás do objeto, criando uma silhueta para inspeção de contornos e formas.

Infravermelho

Radiação eletromagnética com comprimento de onda (875 nm) superior ao da luz visível, usada para evitar ofuscamento de operadores e reduzir interferência de luz ambiente.

Grau de Proteção IP54

Norma que indica proteção contra poeira e respingos de água vindos de qualquer direção.

Conexão M12

Padrão de conector industrial circular, neste caso com codificação A e 4 contatos banhados a ouro para garantir integridade do sinal.

Tensão de Operação

Valor de 24 V DC necessário para a alimentação do dispositivo, conforme especificações da ficha técnica (Ref.: 24 V DC).
