Iluminação Backlight IFM O2D944

Pré-visualizar: O2D944 IFM - Iluminação Externa Backlight IFM Inspeção Visual Industrial 100x100mm Luz Vermelha 24V

O2D944 IFM - Iluminação Externa Backlight IFM Inspeção Visual Industrial 100x100mm Luz Vermelha 24V

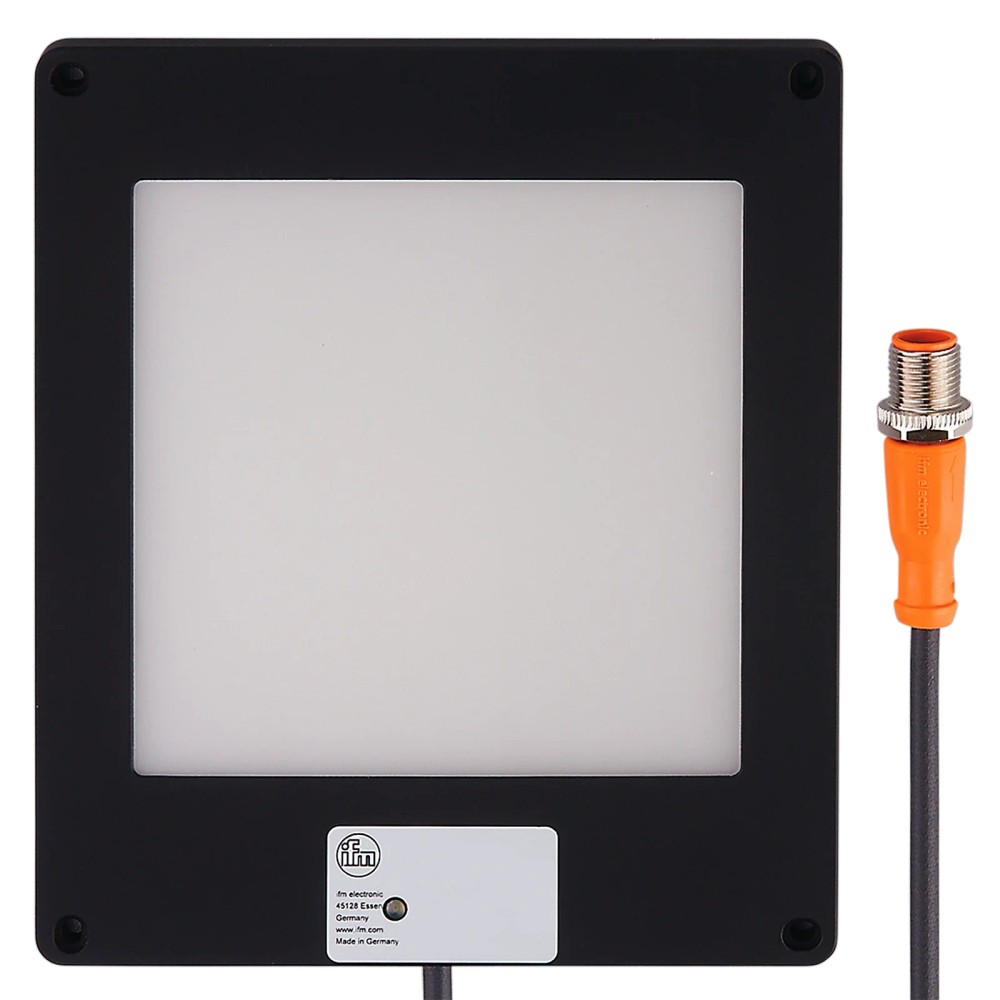

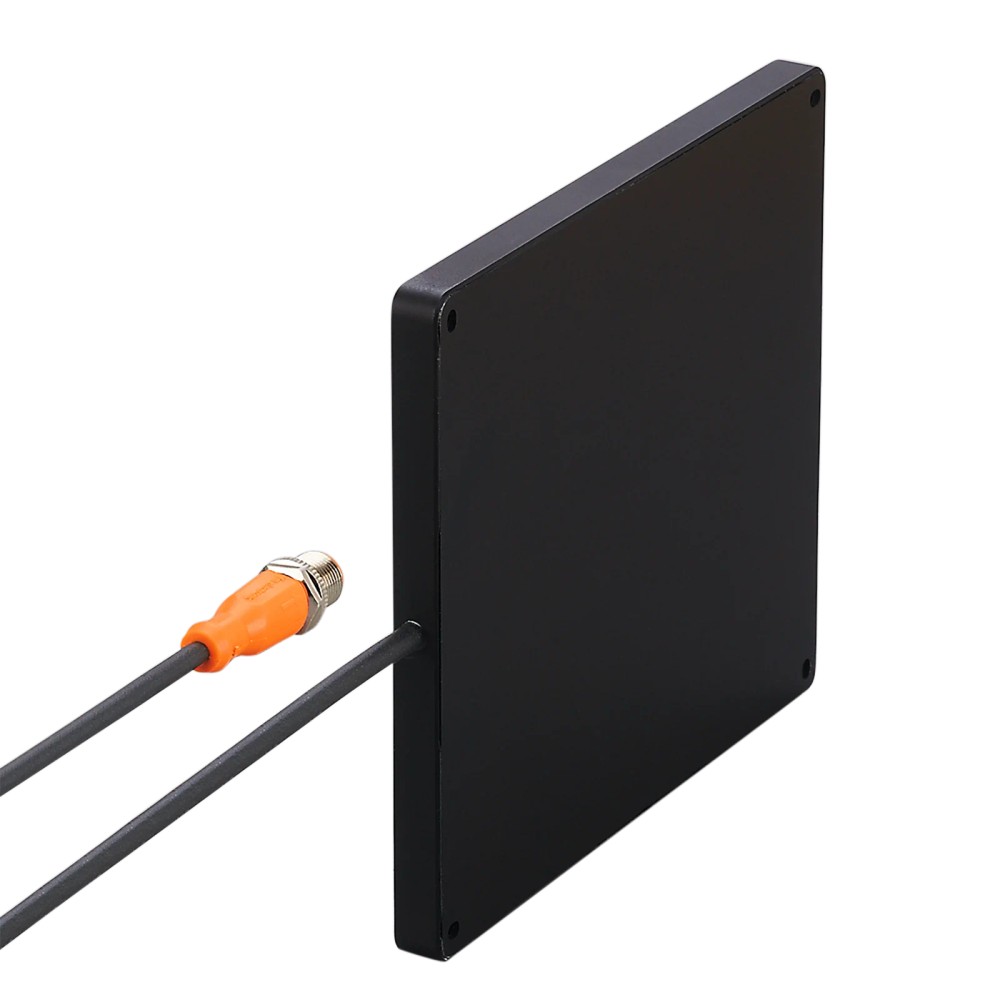

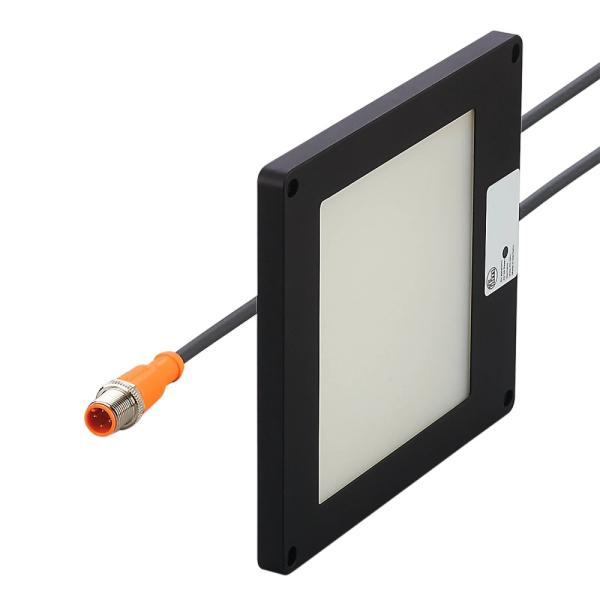

Imagem meramente ilustrativa

R$ 6.361,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O2D944
EAN: 4021179329859
NCM do produto: 94054900

Destaques do Produto Tensão 24V DC...mais

Fechar menu

Saiba mais sobre: "O2D944 IFM - Iluminação Externa Backlight IFM Inspeção Visual Industrial 100x100mm Luz Vermelha 24V"

Destaques do Produto

Tensão

24V DC

Tipo de Luz

Vermelha (617 nm)

Área Ativa

100 x 100 mm

Conexão

M12 4 pinos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O2D944 IFM - Iluminação Externa Backlight 100x100mm Luz Vermelha 24V

A unidade de iluminação O2D944 da IFM é um sistema de luz backlight de 100x100mm, projetado para otimizar a inspeção visual em automação industrial. Operando com luz vermelha (617nm) e tensão de 24V DC, oferece modos de luz contínua ou pulsada para garantir nitidez em contraste de silhuetas. Sua construção em alumínio anodizado garante robustez e longa durabilidade em ambientes fabris.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	O2D944
Campo Iluminado	100 x 100 mm
Tensão Nominal	24V DC
Comprimento de onda	617 nm
Grau de Proteção	IP54
Conexão	M12 (Codificação A)
MTTF	292 Anos
Dimensões	155 x 133 x 9,8 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de visão artificial que necessitam de iluminação de fundo (backlight).
Inspeção de contornos, perfurações ou detecção de silhuetas em objetos opacos.
Ambientes industriais controlados com necessidade de luz vermelha monocromática (617nm).

⚠ Considere outro se precisa de:

Aplicações em ambientes com temperatura superior a 50°C.
Exposição direta a jatos de água (o produto possui classificação IP54).
Conexão direta a fontes de tensão AC.

APLICAÇÕES E USO

Sistemas de inspeção por visão artificial para detecção de bordas.
Medição dimensional de peças opacas por silhueta.
Detecção de furos, ranhuras ou perfurações em chapas metálicas ou plásticas.
Controle de qualidade de peças em esteiras de transporte onde o alto contraste é crítico.

COMO ESCOLHER

Antes de comprar o O2D944 IFM - Iluminação Externa Backlight 100x100mm Luz Vermelha 24V, verifique estes pontos:

Quando escolher este backlight

Utilize este modelo quando sua aplicação exigir alto contraste em contornos de peças opacas ou necessidade de identificar furos em objetos através de luz de fundo.

Quando buscar outra tecnologia

Se a aplicação exigir iluminação de áreas maiores que 100x100mm ou se o objeto for transparente, considere iluminação frontal, anelar ou backlights de dimensões superiores.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Dimensões	155 x 133 x 9,8 mm	Dimensões físicas da unidade de iluminação
Material da lente	Vidro	Material da superfície emissora de luz
Material do invólucro	Alumínio preto anodizado	Estrutura externa para dissipação e montagem

Dados Elétricos
Tensão de operação	24 V DC	Tensão nominal de alimentação
Consumo de corrente	< 410 mA	Limite de consumo elétrico para dimensionamento de fonte
Proteção	Sobrecorrente, sobreaquecimento, inversão de polaridade	Recursos integrados de segurança eletrônica

Dados Ópticos
Cor da luz	Vermelha	Espectro de emissão visível
Comprimento de onda	617 nm	Padrão de precisão da cor emitida
Modo de operação	Contínua ou Pulsada	Capacidade de controle do fluxo luminoso

Condições Ambientais
Temperatura ambiente	-10...50 °C	Faixa de operação permitida
Classe de proteção	IP54	Resistência contra partículas e umidade

COMPATIBILIDADE

Comunicação

• Sinais analógicos/digitais standard 24V (ligado/desligado ou sinal de pulso externo)

Conexões

Elétrica 1 x M12; codificação: A; 4 contatos banhados a ouro

Processo Montagem mecânica via suporte e fixação lateral (155 x 133 x 9,8 mm)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistemas de inspeção com visão artificial	✓	O backlight é a tecnologia indicada para gerar silhuetas e contraste de borda.
Ambientes industriais com respingos de água (IP65/67 exigido)	✗	O produto possui grau IP54, não sendo adequado para áreas com jatos de água pesados.
Uso em sistemas de automação de 24V DC	✓	Tensão de operação padrão industrial perfeitamente compatível.

INSTALAÇÃO

Como instalar o O2D944 IFM - Iluminação Externa Backlight 100x100mm Luz Vermelha 24V

Fixe o iluminador O2D944 em uma superfície plana utilizando as furações disponíveis.
Certifique-se de que o cabo M12 está livre de tração excessiva e curvas acentuadas.
Conecte o conector M12 de 4 pinos (codificação A) garantindo o aperto correto.
Alinhe a unidade de modo que a área de luz (100x100mm) esteja centrada em relação à câmera de visão.
Verifique a integridade elétrica certificando-se de fornecer 24V DC limpos.
Inicie o teste de operação observando o status dos LEDs verde e amarelo no painel.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Iluminador não acende.	Falha na fonte de 24V ou cabo desconectado.	Medir a tensão nos pinos do conector M12 e verificar integridade do cabo.
LED de status vermelho aceso constantemente.	Temperatura operacional acima de 50°C.	Monitorar a temperatura ambiente do painel ou local de instalação.
Luz pulsante ou falha intermitente.	Sobrecorrente no sistema.	Verificar se o consumo excede 410mA conforme datasheet.
Imagem na câmera sem contraste ou com sombras indesejadas.	Instalação mecânica inadequada ou sujeira na lente.	Limpar a lente de vidro e verificar se o alinhamento central está correto.

DOCUMENTAÇÃO TÉCNICA

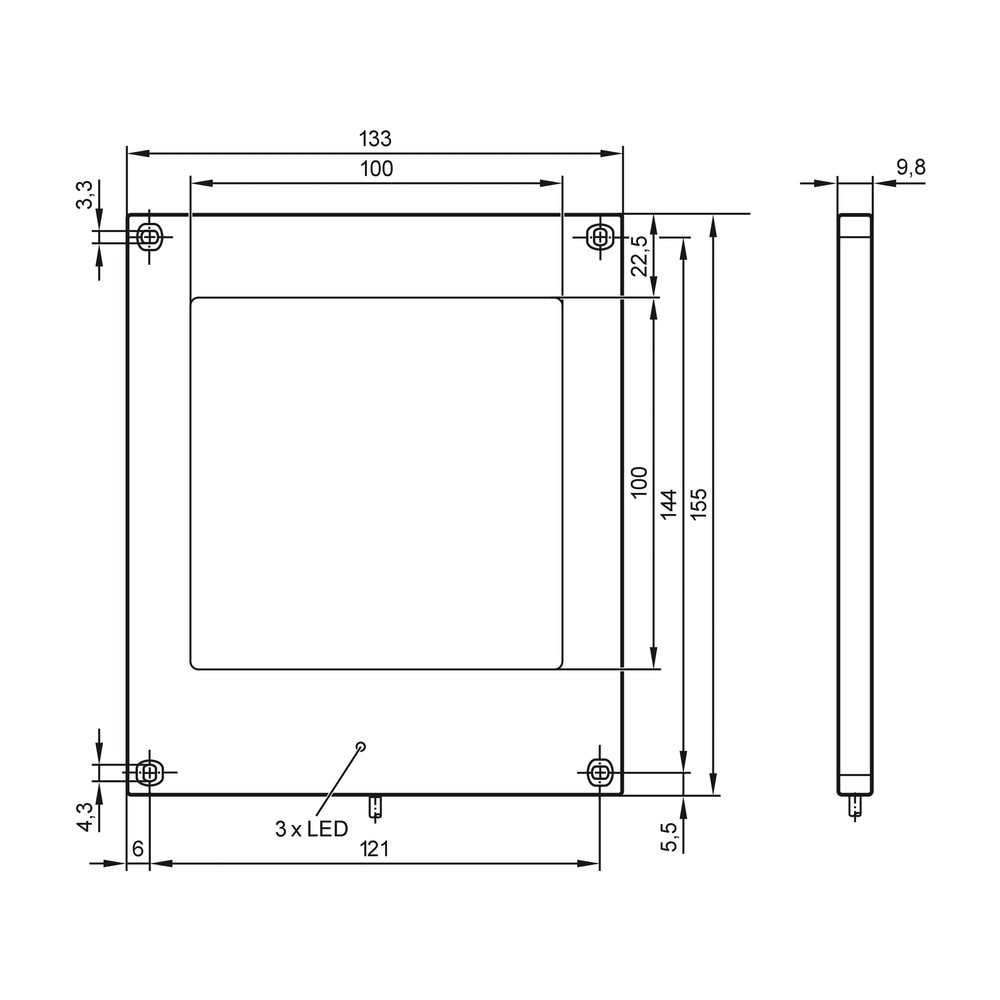

Datasheet Técnico O2D944 (Datasheet) Desenho de Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é a iluminação O2D944 e para que serve?

O O2D944 é uma unidade de iluminação tipo backlight (plano de fundo) com campo de visão de 100x100mm, luz vermelha de 617nm, projetada para inspeções visuais industriais.

O que vem na embalagem ao comprar este iluminador?

O produto acompanha cabo de 0,3 metros com conector M12 de 4 pinos (codificação A) e possui invólucro em alumínio anodizado preto.

Posso usar este iluminador para iluminação geral de galpões?

Este produto não é indicado para iluminação de áreas externas de grande porte, pois é otimizado como backlight para sistemas de visão artificial em máquinas industriais com campo de 100x100mm.

O O2D944 é compatível com tensões de rede 110V ou 220V?

Não, este modelo opera exclusivamente com tensão de 24V DC. Utilizar tensões superiores ou diferentes padrões elétricos pode danificar permanentemente o equipamento.

Como diagnosticar uma falha de iluminação no equipamento?

Sintomas de falha incluem a ausência de luz, piscamento irregular ou acendimento constante do LED de status vermelho; verifique a integridade do cabo e a tensão de alimentação.

Por que o indicador de status do iluminador mostra luz vermelha?

Se o LED de temperatura/sobreexcitação (vermelho) estiver ativo, verifique se a temperatura ambiente está acima de 50°C ou se há sobrecorrente, garantindo que o limite de 410mA não seja excedido.

Qual a diferença deste backlight para uma iluminação anelar comum?

Esta unidade é específica para aplicações de contraste em visão industrial onde a iluminação de fundo é necessária para silhuetas, diferindo de iluminação frontal ou anelar.

Quando devo preferir uma iluminação backlight?

O uso de backlights é preferencial em sistemas de visão quando se deseja obter alto contraste de bordas e silhuetas, sendo tecnicamente superior a luzes frontais para detecção de perfuração ou contornos de peças.

Quais os cuidados na instalação mecânica?

A instalação requer alinhamento mecânico preciso atrás do objeto inspecionado e fixação robusta do invólucro de alumínio, respeitando o índice de proteção IP54.

Qual a procedência deste componente?

O produto é fabricado pela IFM Electronic, líder global em automação, garantindo conformidade com normas industriais de segurança fotobiológica conforme EN 62471.

GLOSSÁRIO TÉCNICO

Backlight

Iluminação posicionada atrás do objeto em relação à câmera, usada para criar silhuetas de alto contraste. (Ref.: Modo de operação)

Luz Monocromática

Luz que emite em um comprimento de onda específico (617nm neste caso), reduzindo interferências de luz ambiente. (Ref.: Comprimento da onda)

IP54

Grau de proteção contra entrada de poeira e projeções de água. (Ref.: Proteção IP)

MTTF

Tempo Médio Até a Falha, indicando a confiabilidade estatística do componente. (Ref.: 292 anos)

Codificação A (M12)

Padrão de conector circular amplamente utilizado para sinais de sensores e atuadores de 24V. (Ref.: Conexão)
