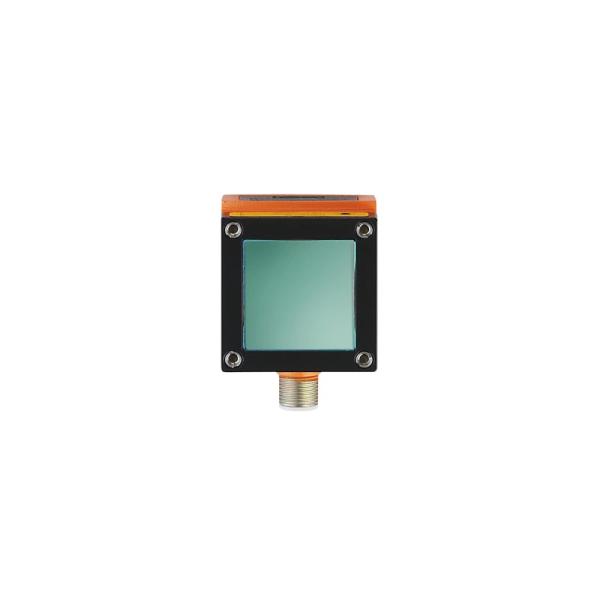

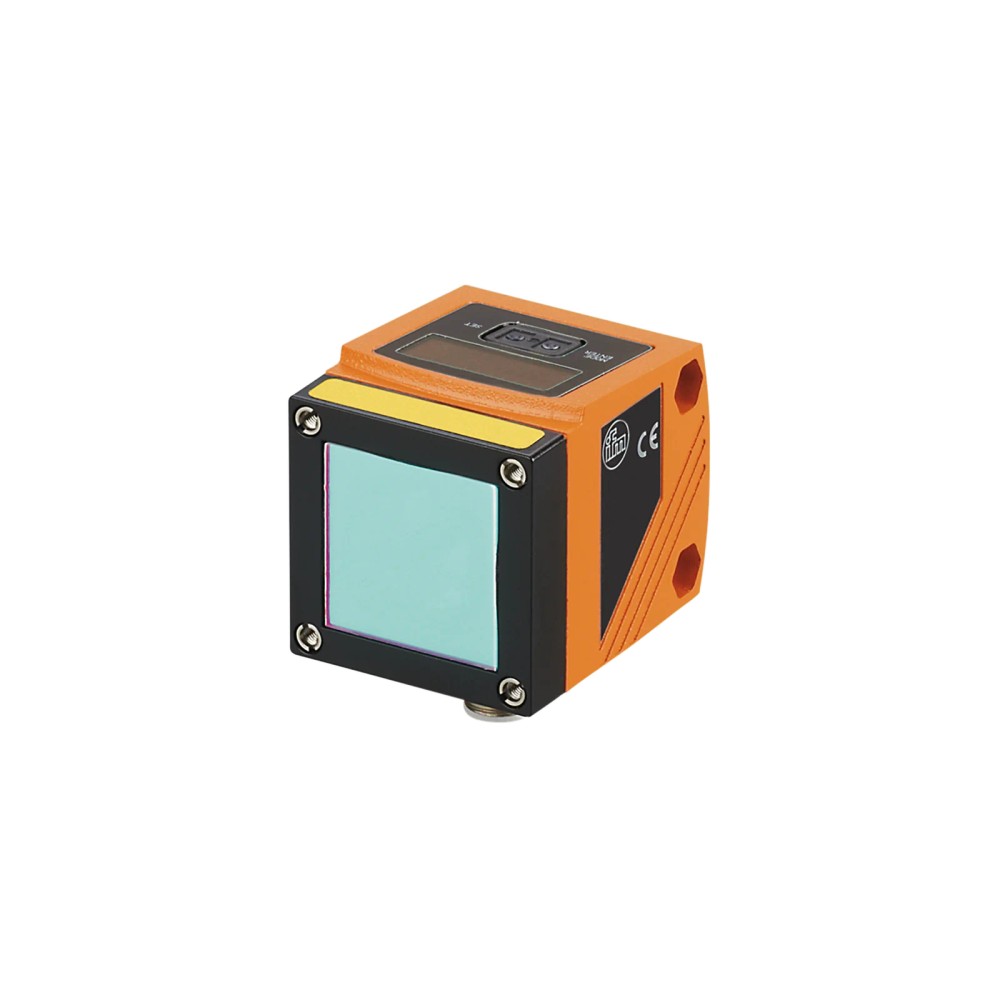

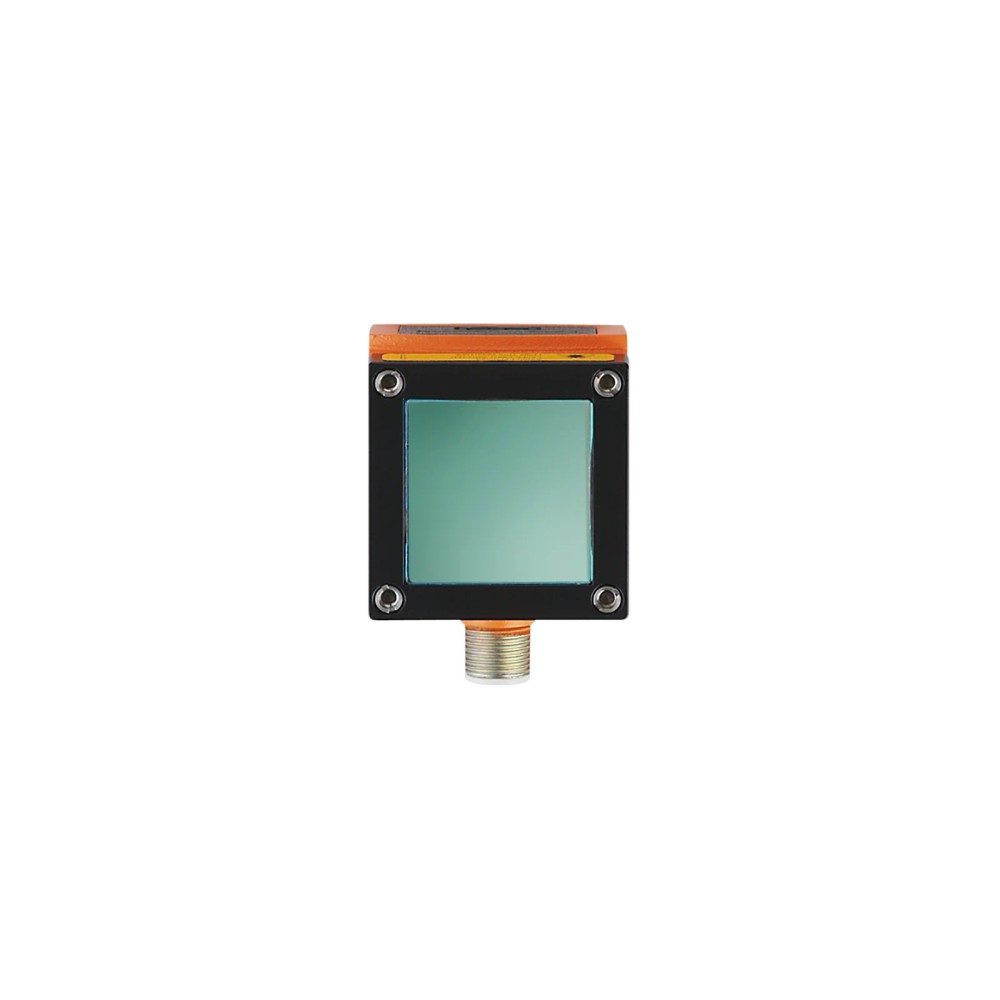

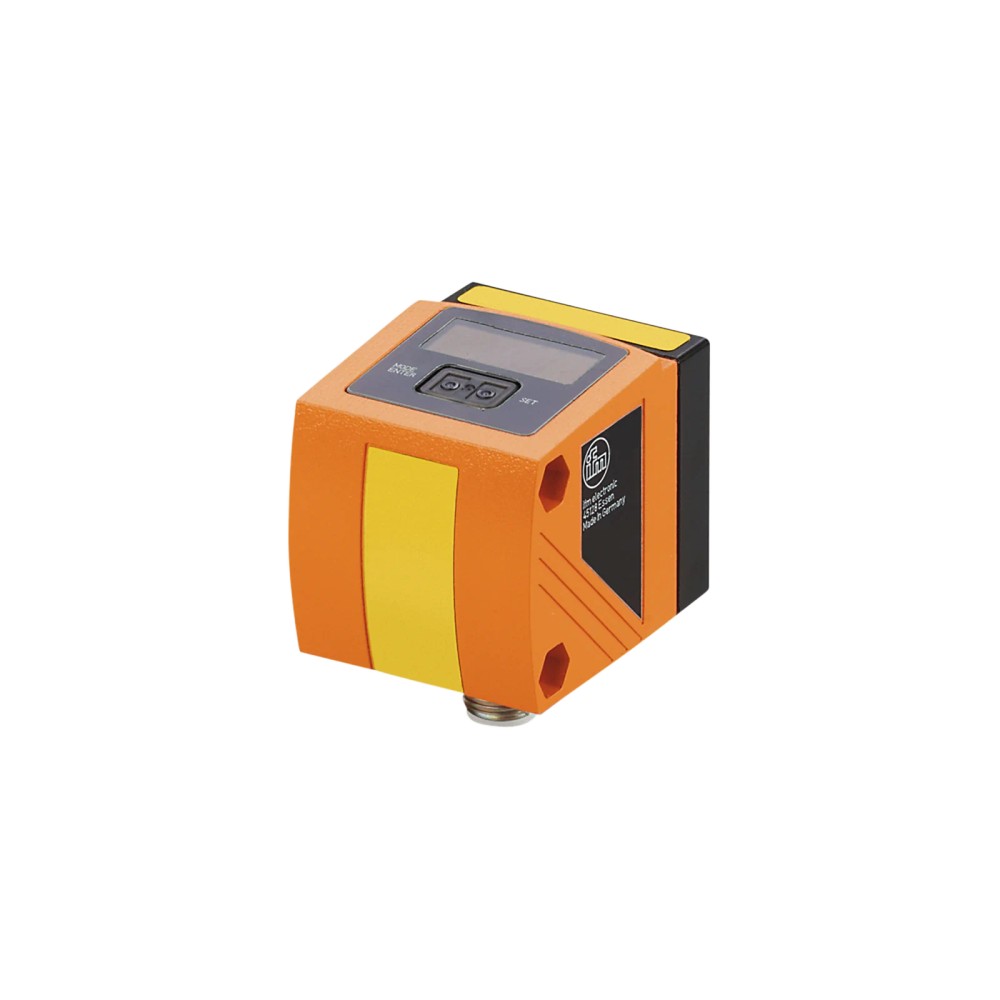

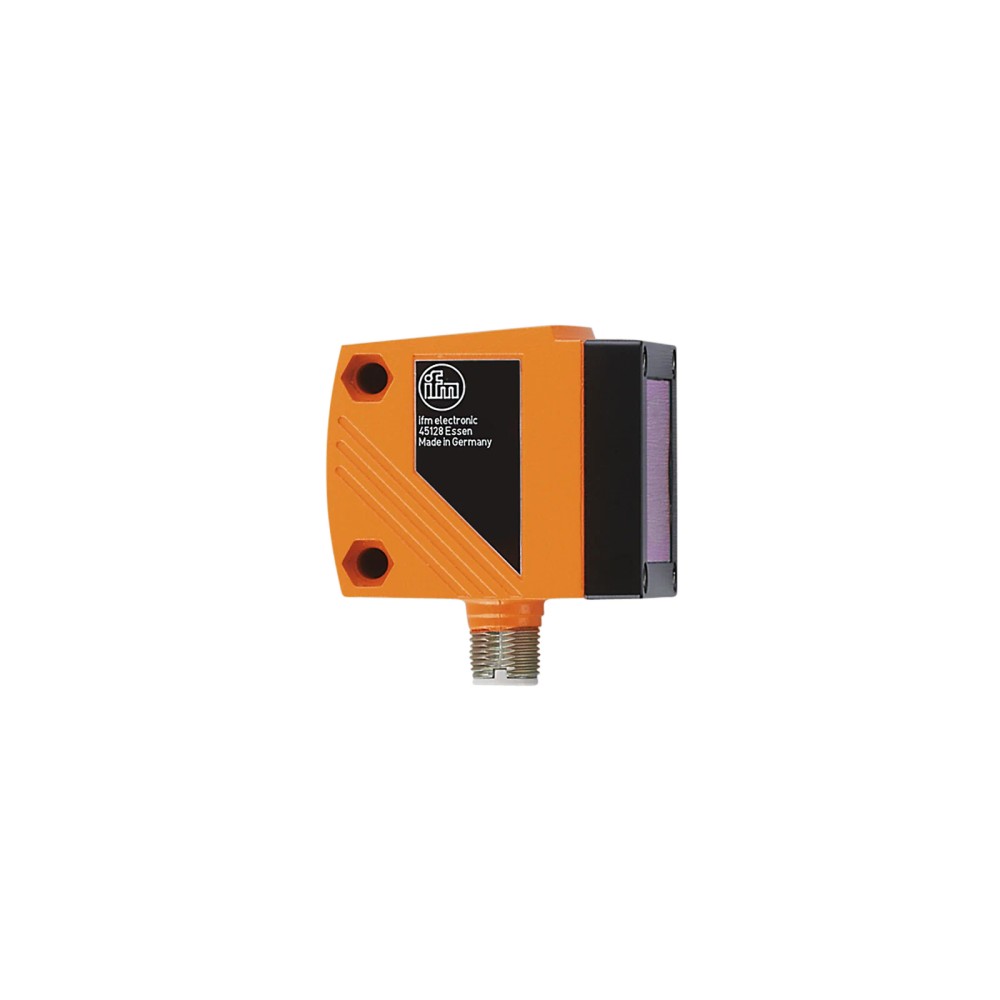

Sensor Óptico de Distância IFM O1D155 IO-Link

Pré-visualizar: O1D155 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,3-6m IP67

O1D155 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,3-6m IP67

Imagem meramente ilustrativa

R$ 4.380,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D155
EAN: 4021179235846
NCM do produto: 85365090

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "O1D155 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,3-6m IP67"

Destaques do Produto

Alcance de medição

0,3...6 m; referência: papel branco 200 x 200 mm com 90% de remissão

Tipo de saída

2 saídas digitais PNP e 1 saída analógica

Comunicação

IO-Link, revisão 1.1

Alimentação

18...30 V DC

Conexão elétrica

M12, codificação A, 5 contatos

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor óptico de distância ifm O1D155, IO-Link, alcance de medição de 0,3 a 6 m, IP 67

O ifm O1D155 é um sensor óptico de distância para aplicações industriais que medem distância sem contato. Mede de 0,3 a 6 m e oferece IO-Link, uma saída analógica e duas saídas digitais PNP. Possui conexão elétrica M12 de 5 contatos e grau de proteção IP 67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	O1D155
Tipo	Sensor óptico de distância
Alcance de medição	0,3...6 m (papel branco 200 x 200 mm, 90% de remissão)
Interface de comunicação	IO-Link 1.1
Saídas	2 digitais e 1 analógica
Função de saída digital	Abertura / fechamento programável
Conexão elétrica	1 x M12, codificação A, 5 contatos
Grau de proteção	IP 67
Tensão de operação	18...30 V DC
Dimensões	59 x 42 x 52 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de medição óptica de distância dentro do alcance especificado, considerando a referência de alvo indicada pelo fabricante.
Sistemas que necessitam de comunicação IO-Link e de saídas digitais PNP e analógica.
Instalações com alimentação de 18...30 V DC e conexão elétrica M12 de 5 contatos.
Ambientes em que o equipamento precisa atender ao grau de proteção IP 67, respeitadas as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Aplicações que exijam medição fora da faixa de 0,3...6 m.
Instalações sem alimentação de 18...30 V DC ou sem interface elétrica compatível com M12 codificação A de 5 contatos.
Aplicações que exijam um tipo de saída ou protocolo diferente dos informados para este modelo; confirme os requisitos completos no datasheet antes da seleção.

APLICAÇÕES E USO

Aplicação declarada: automação industrial. O sensor pode ser considerado em sistemas que medem distância óptica dentro da faixa especificada; o alcance informado tem como referência papel branco 200 x 200 mm com 90% de remissão.
Possibilidade de uso: integração de medição a um sistema de controle com IO-Link, saídas digitais PNP ou sinal analógico. Confirme o modo de saída, a configuração e a interface do controlador no datasheet.
A operação está especificada para temperatura ambiente de -10...60 °C e grau de proteção IP 67. A adequação a um ambiente concreto depende das condições de montagem e da instalação elétrica.
A ficha informa luz vermelha de 650 nm e mancha de luz máxima de 13 mm a 6 m; considere a geometria do alvo e consulte o fabricante para validar condições não descritas na ficha.

COMO ESCOLHER

Antes de comprar o Sensor óptico de distância ifm O1D155, IO-Link, alcance de medição de 0,3 a 6 m, IP 67, verifique estes pontos:

Escolha o O1D155 quando

A aplicação requer medição óptica de distância entre 0,3 e 6 m, com referência de alcance em papel branco 200 x 200 mm e 90% de remissão, e precisa das saídas e da comunicação listadas nesta ficha.

Considere outra configuração quando

O processo exige alcance fora de 0,3...6 m, alimentação diferente de 18...30 V DC, interface elétrica distinta de M12 codificação A de 5 contatos ou saídas incompatíveis com PNP e sinal analógico. Compare os requisitos do sistema com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor óptico de distância	Categoria funcional declarada pelo fabricante.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação indicada na ficha; não define por si só o desempenho em um processo específico.
Modelo	O1D155	Referência do produto.
SKU / Part Number	O1D155	Código de identificação comercial.
GTIN	4021179235846	Identificador comercial do produto.
Marca	ifm	Fabricante indicado na ficha.

Faixa de medição e óptica
Alcance de medição	0,3...6 m	Referência: papel branco 200 x 200 mm com 90% de remissão.
Supressão de fundo	6...100 m	Valor informado na ficha; consulte o datasheet para as condições e interpretação desta especificação.
Tipo de luz	Luz vermelha	Característica da fonte óptica.
Comprimento de onda	650 nm	Comprimento de onda especificado.
Classe de proteção do laser	1	Classificação declarada para o laser.
Diâmetro máximo da mancha de luz	13 mm para 6 m	Valor informado para a distância de 6 m.

Alimentação e consumo
Tensão de operação	18...30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 150 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classificação indicada pelo fabricante.

Entradas, saídas e proteção elétrica
Função elétrica	PNP	Tipo de comutação informado.
Função de saída	Abertura / fechamento programável	Modo de saída programável conforme ficha.
Quantidade de saídas digitais	2	Número de saídas digitais declarado.
Quantidade de saídas analógicas	1	Número de saídas analógicas declarado.
Tensão da saída analógica	0...10 V (IEC 61131-2)	Faixa e referência normativa indicadas.
Corrente da saída analógica	4...20 mA (IEC 61131-2)	Faixa e referência normativa indicadas.
Carga máxima de corrente por saída	200 mA	Limite especificado por saída.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado pelo fabricante.
Proteção contra inversão de polaridade	Sim	Recurso declarado pelo fabricante.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação declarada.
Revisão IO-Link	1.1	Revisão informada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Modo e taxa de transferência informados.
Padrão SDCI	IEC 61131-9	Padrão indicado para a interface.
Conexão elétrica	1 x M12; codificação A; 5 contatos	Tipo de conector e quantidade de contatos.

Frequência e desempenho temporal
Frequência de medição	1...33 Hz	Faixa de frequência de medição informada pelo fabricante.

Condições ambientais e proteção
Temperatura ambiente / operação	-10...60 °C	Faixa de temperatura especificada.
Grau de proteção	IP 67	Grau declarado; a instalação e o acoplamento dos conectores devem respeitar as instruções do fabricante.
Certificação EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética indicada na ficha.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado.
Dimensões	59 x 42 x 52 mm	Dimensões declaradas na ficha.
Peso	243 g	Peso informado no dataset do produto.
Material do invólucro	Zinco moldado sob pressão	Material indicado para o invólucro.
Material do protetor frontal	Vidro	Material indicado para o protetor frontal.
Material da janela dos LEDs	PC	Material indicado para a janela dos LEDs.

Vida útil e confiabilidade
MTTF	186 anos	Valor MTTF informado na ficha; não representa garantia nem vida útil assegurada.
Vida útil típica	50000 h	Valor informado como vida útil típica.

Acessórios e dados de referência
Acessório opcional	Capa de proteção E21133	Acessório listado como opcional, não indicado como incluso.
NCM	8536.50.90	Código fiscal informado na ficha.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; tipo de transferência COM2 (38,4 kBaud).

• Padrão SDCI: IEC 61131-9.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de 18...30 V DC. Função elétrica PNP; duas saídas digitais e uma saída analógica. Confirme a atribuição dos pinos no datasheet antes da ligação.

Processo Não há conexão de processo mecânica especificada na ficha; a M12 indicada é a conexão elétrica.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com IO-Link revisão 1.1 e mestre compatível com COM2 (38,4 kBaud).	✓	A ficha identifica IO-Link 1.1 e tipo de transferência COM2.
Entrada de CLP preparada para sinal analógico de 0...10 V ou 4...20 mA, conforme configuração e ligação previstas pelo fabricante.	✓	A ficha lista saída analógica de tensão 0...10 V e de corrente 4...20 mA; validar a configuração e a ligação no datasheet.
Entrada de controle compatível com saída digital PNP e carga dentro do limite especificado por saída.	✓	O sensor tem função elétrica PNP e carga máxima de corrente de 200 mA por saída.
Aplicação que exige medição de distância inferior a 0,3 m ou superior a 6 m.	✗	A faixa de medição especificada é 0,3...6 m.
Alimentação fora da faixa de 18...30 V DC.	✗	A tensão de operação especificada é 18...30 V DC.
Instalação que exige conector elétrico diferente de M12 codificação A, 5 contatos, sem adaptação validada.	✗	A conexão elétrica informada é 1 x M12, codificação A, 5 contatos.

INSTALAÇÃO

Como instalar o Sensor óptico de distância ifm O1D155, IO-Link, alcance de medição de 0,3 a 6 m, IP 67

Confirme que o alcance requerido está dentro de 0,3...6 m e considere a referência de alvo indicada pelo fabricante.
Verifique que a alimentação disponível está entre 18 e 30 V DC e que o controlador aceita a saída selecionada.
Planeje a montagem usando o desenho dimensional e fixe o sensor em posição que permita a leitura do alvo na geometria da aplicação.
Conecte o cabo ao conector M12 codificação A de 5 contatos; confira a atribuição de pinos no datasheet antes de energizar.
Configure as saídas digitais, a saída analógica ou a comunicação IO-Link conforme a arquitetura do sistema e as instruções do fabricante.
Após a ligação, valide a leitura e o estado das saídas no controlador; observe os limites ambientais e de corrente especificados.

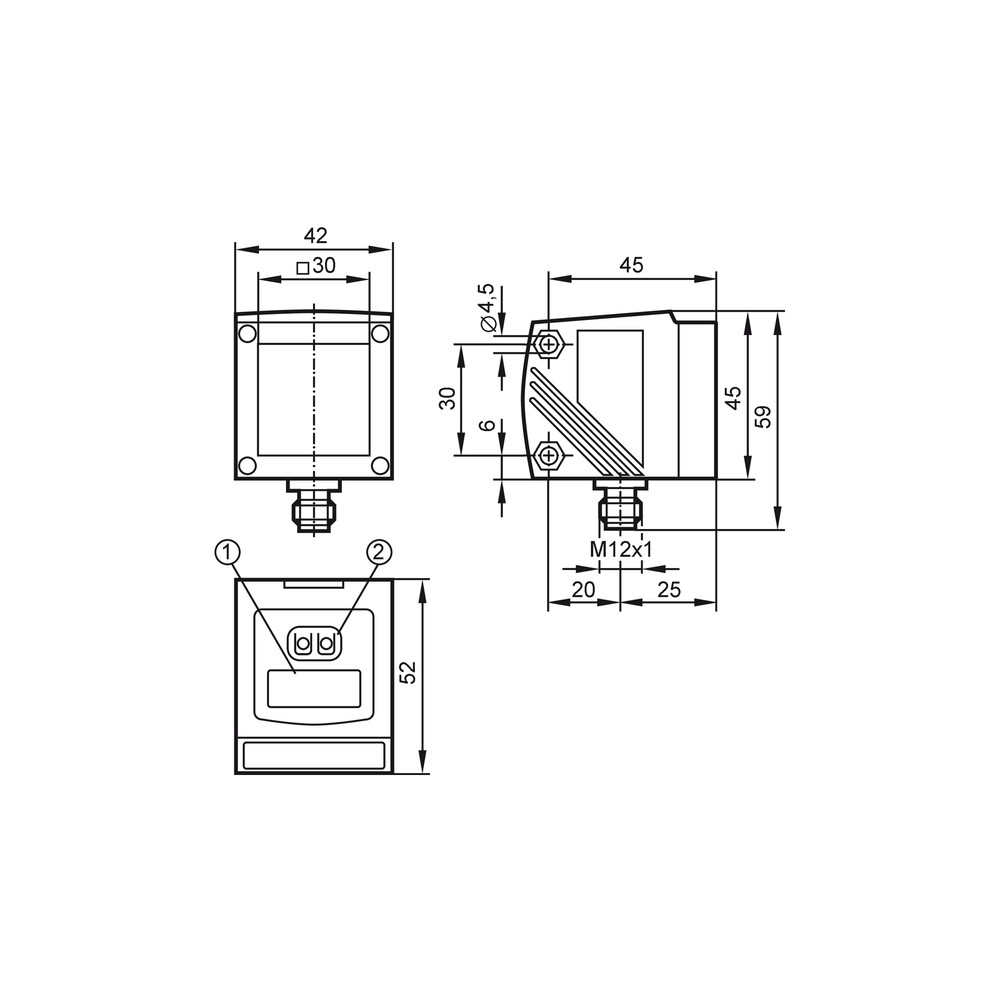

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não comunica com o controlador.	Alimentação fora da faixa especificada, ligação incorreta no M12 ou configuração de comunicação não correspondente.	Meça a alimentação no conector e confira a ligação e a configuração IO-Link no datasheet e no controlador.
A medição não corresponde à distância esperada.	Alvo fora da faixa especificada ou diferente da referência de remissão usada para declarar o alcance.	Confirme a distância e compare as condições do alvo com a referência de papel branco 200 x 200 mm e 90% de remissão.
A saída digital não comuta como esperado.	Modo de abertura/fechamento ou configuração da saída não corresponde à lógica esperada, ou entrada do controlador incompatível com PNP.	Confira o modo programado, a ligação da saída e a compatibilidade da entrada do controlador com PNP.
A saída analógica não é interpretada corretamente pelo sistema.	Tipo de entrada do controlador não corresponde ao sinal de tensão ou corrente selecionado, ou ligação/configuração incorreta.	Verifique se o controlador está configurado para 0...10 V ou 4...20 mA e confira a ligação conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm O1D155 (PT-BR) (Datasheet) Desenho em escala ifm (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm O1D155 e para que serve?

É um sensor óptico de distância para aplicações industriais. Mede distância sem contato e dispõe de comunicação IO-Link e saídas digitais e analógica.

Com quais controladores e protocolos ele pode se comunicar?

A ficha informa IO-Link 1.1, transferência COM2 a 38,4 kBaud e padrão SDCI IEC 61131-9. A compatibilidade depende de o mestre ou controlador aceitar essa interface.

O que acompanha o sensor?

A ficha não informa acessórios inclusos. Ela lista a capa de proteção E21133 como acessório opcional.

Este modelo serve para medir distâncias menores que 0,3 m ou maiores que 6 m?

Não, a faixa de medição especificada é 0,3...6 m. O alcance declarado considera papel branco 200 x 200 mm com 90% de remissão.

Posso ligar o O1D155 a uma alimentação diferente de 18...30 V DC?

A ficha especifica operação de 18...30 V DC. Não selecione alimentação fora dessa faixa sem validação explícita do fabricante.

O sensor não comunica; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação, a ligação do conector M12 e a configuração do mestre para IO-Link 1.1 e COM2. Compare as ligações com o datasheet.

A distância ou a saída medida está incorreta; o que devo conferir?

Verifique se o alvo está dentro da faixa e considere a referência de remissão indicada para o alcance. Depois confira o modo de saída e a configuração do controlador.

Devo comprar o sensor com a capa de proteção ou como peça avulsa?

A capa E21133 aparece como acessório opcional, e a ficha não confirma que esteja incluída. Se a aplicação exigir esse acessório, confirme a compra e a compatibilidade com o fornecedor.

Como instalar e conectar o sensor?

Use o desenho dimensional para planejar a montagem e confira a pinagem no datasheet antes de ligar. Respeite a faixa de alimentação e valide a configuração das saídas no controlador.

O que considerar ao escolher o O1D155 em vez de outro sensor de distância?

Escolha-o quando a faixa de 0,3...6 m, as saídas disponíveis, a alimentação e a interface IO-Link atenderem aos requisitos do sistema. Para outros alcances ou interfaces, compare as especificações documentadas de outro modelo.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para troca de dados com um mestre compatível (Ref.: IO-Link, revisão 1.1; IEC 61131-9).

PNP

Tipo de função elétrica especificado para as saídas de comutação (Ref.: Função elétrica: PNP).

COM2

Tipo de transferência IO-Link associado à taxa informada na ficha (Ref.: COM2, 38,4 kBaud).

IP 67

Grau de proteção declarado para o invólucro do sensor (Ref.: Grau de proteção: IP 67).

Remissão

Propriedade de referência do alvo usada para especificar o alcance de medição (Ref.: papel branco 200 x 200 mm, 90% de remissão).
