Sensor Óptico de Distância ifm O1D120

Pré-visualizar: O1D120 IFM - Sensor Óptico de Distância ifm Detecção de Precisão IO-Link, 0.2-10m, PNP, IP67

O1D120 IFM - Sensor Óptico de Distância ifm Detecção de Precisão IO-Link, 0.2-10m, PNP, IP67

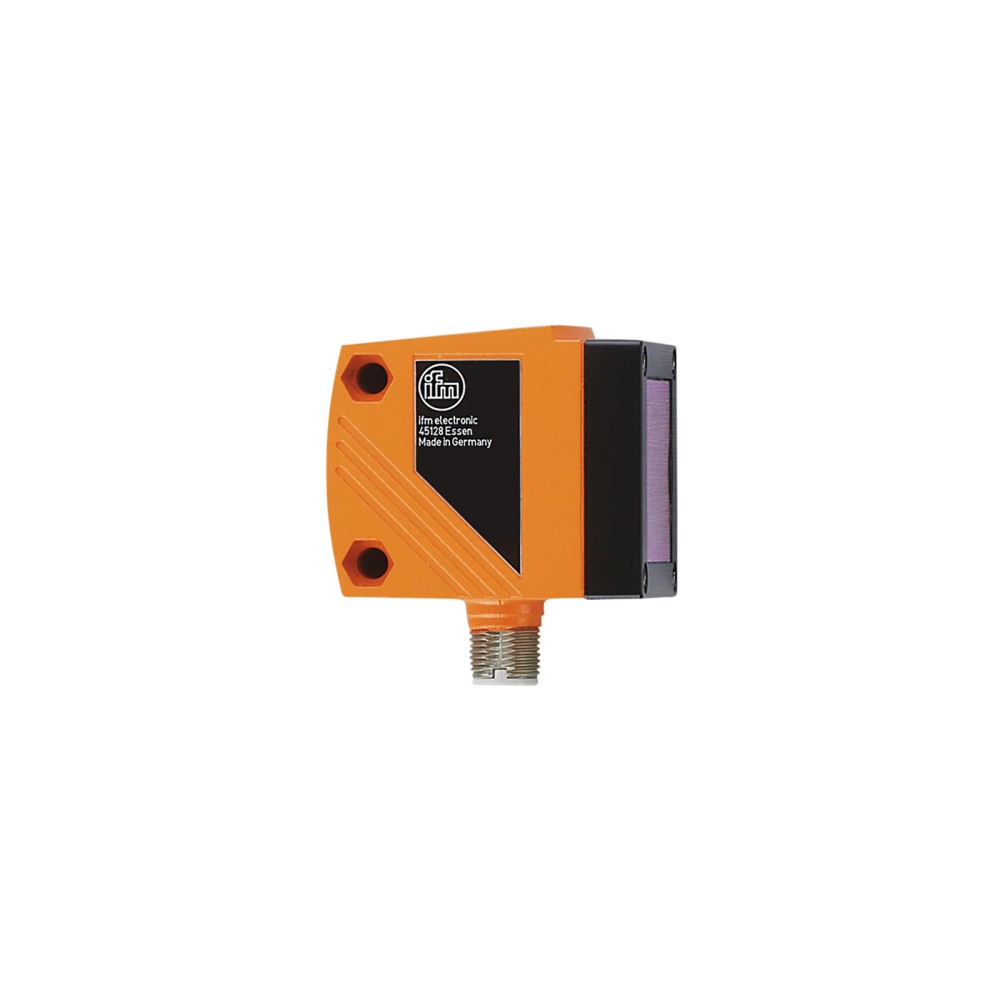

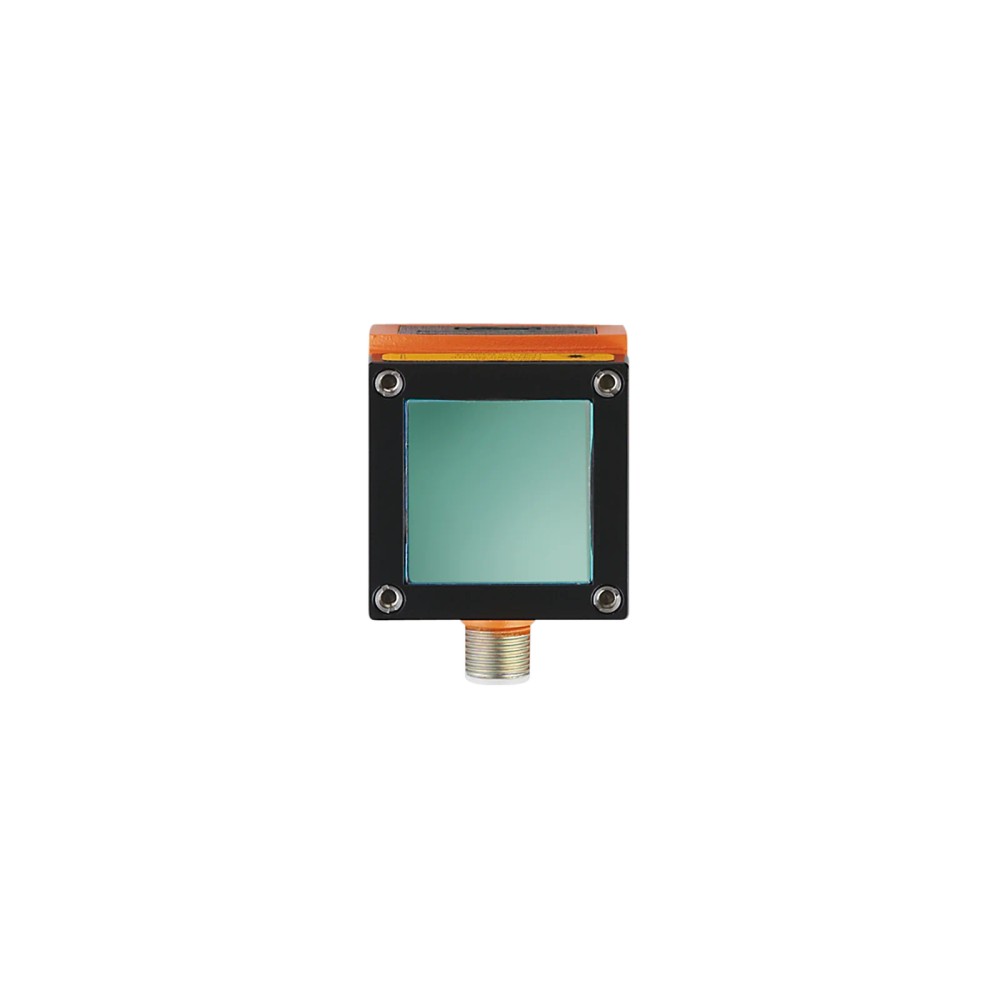

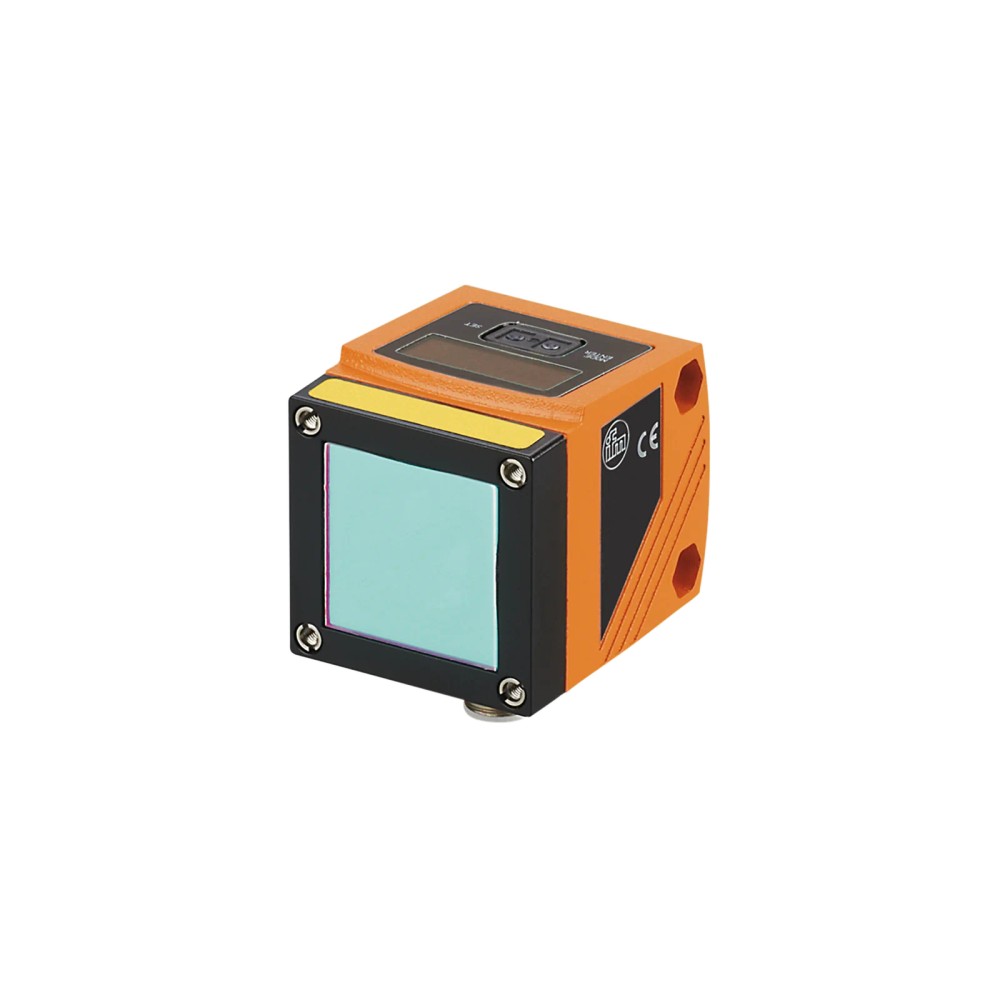

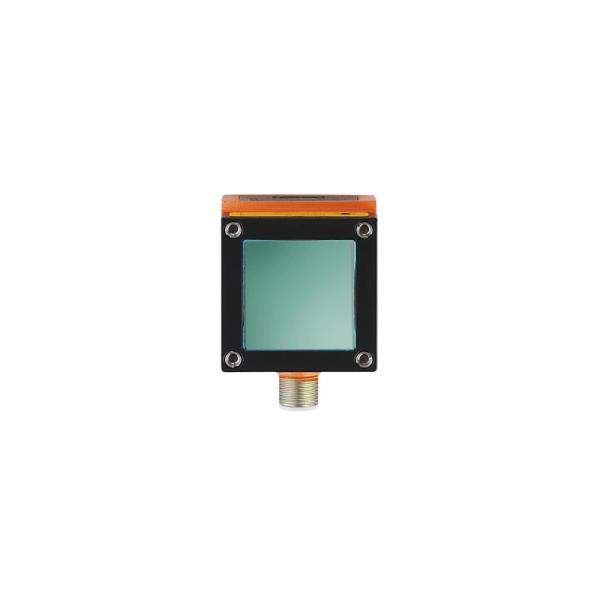

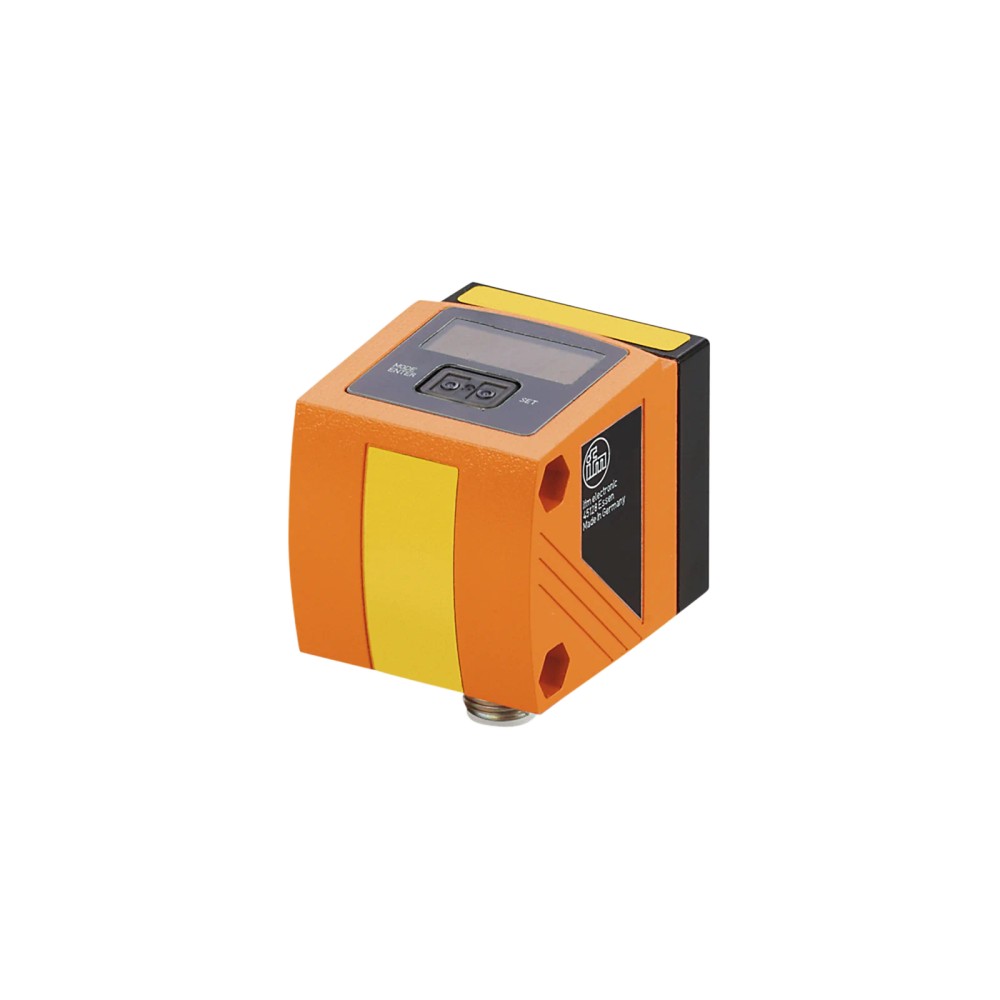

Imagem meramente ilustrativa

R$ 4.380,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D120
EAN: 4021179303408
NCM do produto: 85365090

Destaques do Produto Faixa de medição 0,2...mais

Fechar menu

Saiba mais sobre: "O1D120 IFM - Sensor Óptico de Distância ifm Detecção de Precisão IO-Link, 0.2-10m, PNP, IP67"

Destaques do Produto

Faixa de medição

0,2 a 10 m

Saídas

2 digitais e 1 analógica

Comunicação

IO-Link, revisão 1.1; modo SIO

Conexão elétrica

M12, codificação A

Alimentação

18 a 30 V DC

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor óptico de distância ifm O1D120 com IO-Link e supressão de fundo, 0,2 a 10 m, PNP, IP67

O ifm O1D120 é um sensor óptico de distância para medir distâncias e detectar objetos. Possui alcance de medição de 0,2 a 10 m, supressão de fundo e comunicação IO-Link. Conta com saídas PNP, conexão M12 e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor óptico de distância
Alcance de medição	0,2 a 10 m (papel branco 200 × 200 mm, 90% de remissão)
Função especial	Supressão de fundo
Saídas	2 digitais e 1 analógica
Função elétrica	PNP
Comunicação	IO-Link; modo SIO disponível
Conexão elétrica	1 × M12, codificação A
Grau de proteção	IP67
Alimentação	18 a 30 V DC
Dimensões e peso	59 × 42 × 52 mm; 317 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de medição de distância ou detecção de objetos dentro da faixa de 0,2 a 10 m, considerando a referência de alvo indicada pelo fabricante.
Sistemas que utilizem entradas PNP e que possam aproveitar IO-Link ou o modo SIO.
Instalações que requeiram conexão elétrica M12 codificação A e proteção IP67.

⚠ Considere outro se precisa de:

Não selecione para distâncias de medição fora da faixa especificada de 0,2 a 10 m.
Não selecione sem validar a compatibilidade da alimentação de 18 a 30 V DC, do tipo de entrada do controlador e da pinagem M12.
Não considere a classe IP67 como indicação de adequação a condições ambientais além das especificadas pelo fabricante.

APLICAÇÕES E USO

Medição de distância em uma instalação industrial quando a distância de trabalho estiver dentro de 0,2 a 10 m; a referência de alcance da ficha é papel branco 200 × 200 mm com 90% de remissão.
Detecção de objetos com supressão de fundo, desde que as condições do alvo e da instalação sejam validadas no datasheet; a ficha informa alcance de detecção de objeto preto com 6% de remissão de até 4000 mm.
Integração a sistemas de automação com IO-Link ou modo SIO, respeitando a classe de master port A quando utilizada a comunicação IO-Link.
Aplicação com iluminação externa dentro das condições de frequência especificadas: a ficha informa 50 Hz para 40 a 100 klx e apresenta 50 Hz e 1 Hz para condições abaixo de 40 klx; consulte o fabricante para confirmar o modo aplicável.
Possibilidade de uso em ambiente entre −10 e 60 °C e com proteção IP67. A adequação a agentes, montagem e condições ambientais específicas não está detalhada na ficha e deve ser validada no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor óptico de distância ifm O1D120 com IO-Link e supressão de fundo, 0,2 a 10 m, PNP, IP67, verifique estes pontos:

Escolha o O1D120

Quando a distância de medição necessária estiver entre 0,2 e 10 m, a alimentação disponível for de 18 a 30 V DC e a instalação puder usar saída PNP, M12 codificação A e, quando necessário, IO-Link.

Avalie outro sensor

Quando a aplicação exigir uma faixa de medição fora de 0,2 a 10 m, outro tipo de saída ou uma interface elétrica diferente. Confirme no datasheet os requisitos do alvo, da instalação e do sistema antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Tipo de produto	Sensor óptico de distância	Identificação do equipamento.
Característica especial	Supressão de fundo	Função especial declarada na ficha.
Alcance de medição	0,2 a 10 m	Referência: papel branco 200 × 200 mm com 90% de remissão.
Supressão de fundo	0 a 19 m	Valor informado como supressão de fundo; não equivale à faixa de medição declarada.
Alcance de detecção de objeto preto, 6% de remissão	≤ 4000 mm	Condição de alvo indicada na ficha.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 150 mA	Valor informado na ficha.
Função elétrica	PNP	Tipo de saída indicado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso declarado.
EMC	EN 60947-5-2	Norma indicada para compatibilidade eletromagnética.

Saídas e sinais
Quantidade de saídas digitais	2	Quantidade informada na ficha.
Quantidade de saídas analógicas	1	Quantidade informada na ficha.
Saída de comutação	Abertura/fechamento, programável	Função de saída programável.
OUT2	Saída de comutação ou 4 a 20 mA / 0 a 10 V	Atribuição indicada na ficha para o pino 2; verifique configuração e ligação no datasheet.
OUT1	Saída de comutação ou IO-Link	Atribuição indicada na ficha para o pino 4.
Entrada	Laser ligado/desligado	Atribuição indicada para o pino 5.
Corrente máxima por saída	200 mA	Limite máximo informado.
Carga máxima	250 Ω	Valor informado na ficha; confirme a condição aplicável no datasheet.
Tensão da saída analógica	0 a 10 V	Opção de sinal analógico informada.
Corrente da saída analógica	4 a 20 mA	Opção de sinal analógico informada.
Resistência de carga mínima	5000 Ω	Valor informado na ficha.

Óptica e laser
Comprimento de onda do laser	650 nm	Comprimento de onda declarado.
Classe de proteção do laser	2	Classe informada pelo fabricante.
Potência do laser	≤ 4,0 mW	Limite informado na ficha.
Pulso do laser	1,3 ns	Duração de pulso informada.
Normas de segurança do laser	EN/IEC 60825-1:2007; EN/IEC 60825-1:2014; 21 CFR 1040.10	Normas relacionadas à proteção contra laser indicadas na ficha.
Altura máxima da mancha de luz	15 mm	Dimensão informada para a mancha de luz.
Largura máxima da mancha de luz	15 mm	Dimensão informada para a mancha de luz.
Referência das dimensões da mancha de luz	10 m	A ficha informa que as dimensões da mancha de luz valem para esta distância.
Orientação da lente	Óptica lateral	Orientação indicada para o conjunto óptico.

Tempos e frequência de medição
Frequência de medição	1 a 50 Hz	Faixa informada na ficha.
Frequência de medição em luz externa abaixo de 40 klx	50 Hz ou 1 Hz	A ficha apresenta as duas condições; consulte o datasheet para relacionar o modo à aplicação.
Frequência de medição em luz externa de 40 a 100 klx	50 Hz	Condição de iluminação indicada na ficha.
Tempo mínimo do ciclo do processo	5 ms	Valor mínimo informado.
Duração mínima de acionamento	10 min	Valor informado na ficha; consulte o datasheet para a condição aplicável.

Interfaces e dados de processo
Interface de comunicação	IO-Link	Interface de comunicação indicada.
Revisão IO-Link	1.1	Revisão informada.
Tipo de transferência	COM2, 38,4 kBaud	Velocidade de comunicação informada.
Padrão SDCI	IEC 61131-9	Padrão indicado para IO-Link.
Classe de master port exigida	A	Classe de porta master indicada.
Modo SIO	Sim	Operação em modo SIO disponível.
DeviceID suportado	Modo de operação default (806)	Identificação informada na ficha.
Dados do processo binários	3	Quantidade informada.
Dados do processo analógicos	2	Quantidade informada.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil declarado na ficha.

Condições ambientais e proteção
Temperatura ambiente	−10 a 60 °C	Faixa de operação informada.
Grau de proteção	IP67	Grau declarado para o equipamento.
Condições ambientais constantes	23 °C / 960 hPa	Condição de referência informada na ficha.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato declarado.
Dimensões	59 × 42 × 52 mm	Dimensões informadas.
Peso	317 g	Valor informado na ficha.
Material do invólucro	Zinco moldado sob pressão	Material declarado.
Material do protetor frontal	Vidro	Material declarado.
Material da janela de LEDs	PC	Material declarado.
Conexão elétrica	1 × M12, codificação A	Tipo de conexão informado.
Vida útil típica	50.000 h	Valor típico declarado na ficha.

Displays e elementos de operação
Exibição de valores	Exibição alfanumérica de 4 dígitos	Indica valor de distância e programação.
Indicador de operação	LED verde	Indicação de funcionamento.
Indicadores de estado de comutação	2 × LED amarelo	Indicação do estado de chaveamento.

Acessórios e fornecimento
Acessório opcional	Capa de proteção E21133	Acessório opcional citado na ficha; não indicado como incluído.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1, tipo de transferência COM2 (38,4 kBaud).

• Modo SIO disponível.

• Padrão SDCI: IEC 61131-9.

• Perfil informado: Smart Sensor - SSP 0 Generic Profiled Sensor.

Conexões

Elétrica 1 conexão M12, codificação A. Alimentação de 18 a 30 V DC. Função elétrica PNP. A compatibilidade elétrica depende da correspondência entre alimentação, pinagem e entradas do controlador.

Processo Não há conexão de processo especificada na ficha; o produto é um sensor óptico de distância, sem conexão de processo mecânica indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital compatível com sinal PNP e alimentação de 18 a 30 V DC.	✓	A ficha informa função elétrica PNP e tensão de operação de 18 a 30 V DC; confirme a pinagem e os requisitos da entrada do controlador.
Sistema que utiliza IO-Link conforme revisão 1.1 e classe de master port A.	✓	A ficha informa IO-Link revisão 1.1 e classe de master port exigida A.
Instalação em que se pretende usar o modo SIO.	✓	O modo SIO consta como disponível na ficha.
Aplicação que exige medição abaixo de 0,2 m ou acima de 10 m.	✗	A faixa de medição informada é de 0,2 a 10 m.
Sistema que exige conexão elétrica diferente de M12 codificação A, sem adaptação validada.	✗	A conexão indicada é 1 × M12 codificação A; não há outra conexão elétrica especificada.

INSTALAÇÃO

Como instalar o Sensor óptico de distância ifm O1D120 com IO-Link e supressão de fundo, 0,2 a 10 m, PNP, IP67

Confirme que a faixa de medição necessária e as condições do alvo correspondem às especificações do datasheet.
Verifique se a alimentação disponível está entre 18 e 30 V DC e se o controlador aceita o sinal PNP requerido.
Planeje a ligação considerando M12 codificação A e as funções de pino indicadas no datasheet: pino 2 OUT2, pino 4 OUT1 e pino 5 entrada de laser ligado/desligado.
Monte e alinhe o sensor conforme o desenho dimensional e as instruções do fabricante; não force a conexão elétrica.
Configure a saída de comutação ou a interface IO-Link conforme a aplicação e os recursos do controlador.
Após energizar, confira os indicadores, a leitura de distância e o estado das saídas; valide o funcionamento sob as condições reais de instalação.

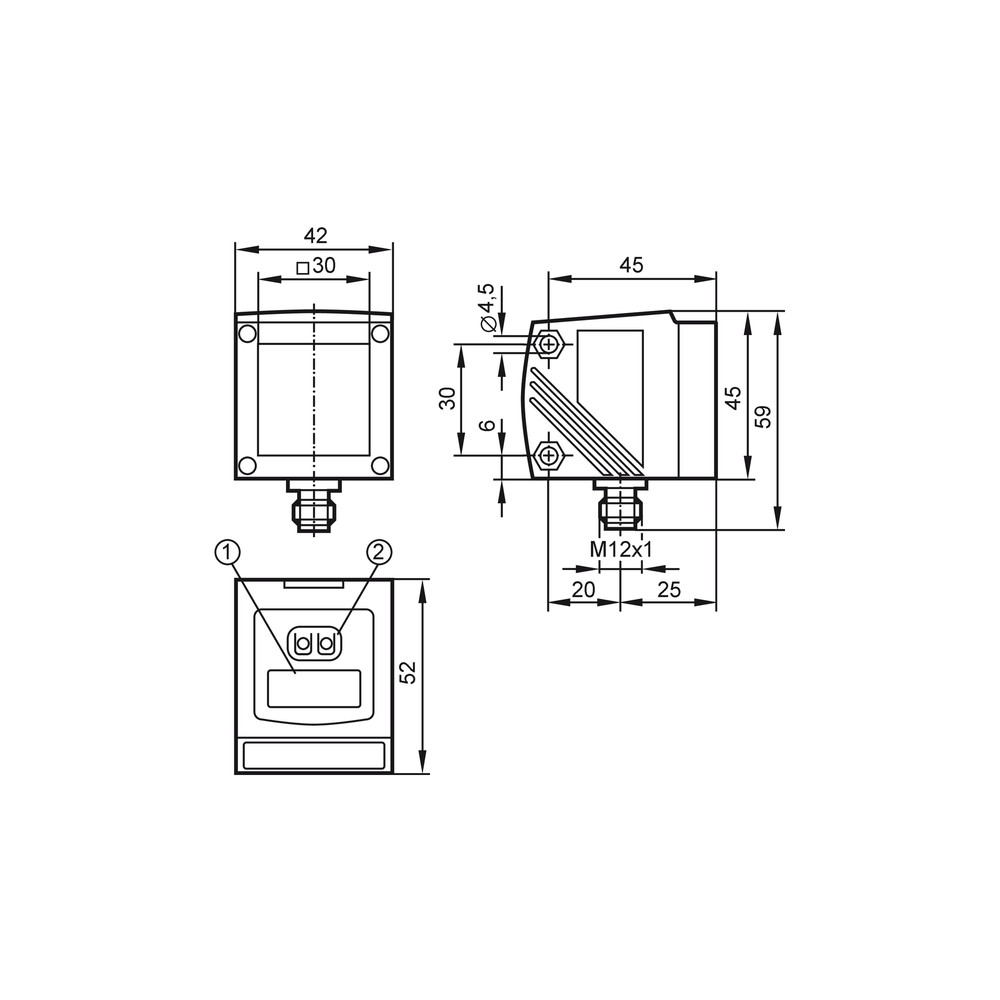

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não indica distância ou não apresenta sinal de saída.	Alimentação fora da faixa especificada, ligação incorreta ou ausência de alimentação.	Meça a alimentação nos terminais e confira a pinagem M12 codificação A e o esquema do datasheet.
A saída não é reconhecida pelo controlador.	Incompatibilidade entre a saída PNP e o tipo de entrada do controlador, ou ligação/configuração incorreta da saída.	Confirme que a entrada do controlador é compatível com PNP e verifique a atribuição de OUT1/OUT2 e a configuração selecionada.
A distância indicada ou a detecção varia em relação à aplicação esperada.	Alvo com características diferentes da referência especificada ou instalação fora da faixa de medição.	Compare a distância e o alvo com as condições de referência do datasheet, incluindo remissão e dimensão do papel de referência.
A comunicação IO-Link não é estabelecida.	Porta master, configuração ou ligação incompatível com os requisitos informados.	Confirme revisão IO-Link 1.1, COM2 a 38,4 kBaud, classe de master port A e pinagem conforme o datasheet.

DOCUMENTAÇÃO TÉCNICA

Datasheet ifm O1D120 em português (Datasheet) Desenho em escala do O1D120 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o ifm O1D120 e para que serve?

É um sensor óptico de distância usado para medir distâncias e detectar objetos. A ficha informa supressão de fundo e faixa de medição de 0,2 a 10 m.

Com quais sistemas de automação ele pode se comunicar?

O O1D120 oferece IO-Link revisão 1.1 e modo SIO. Para IO-Link, a ficha indica COM2 a 38,4 kBaud e master port classe A.

O que acompanha o produto?

A ficha informa embalagem com uma peça, mas não especifica acessórios incluídos. A capa de proteção E21133 aparece como acessório opcional.

Ele serve para medir abaixo de 0,2 m ou acima de 10 m?

A faixa de medição especificada é de 0,2 a 10 m. Para distâncias fora desse intervalo, selecione um sensor cuja faixa declarada cubra a aplicação.

Posso ligar este sensor diretamente a uma entrada que não seja compatível com PNP?

A ficha especifica função elétrica PNP. Não presuma compatibilidade com outro tipo de entrada; confirme os requisitos elétricos do controlador antes da ligação.

O sensor acende, mas o controlador não muda de estado. O que devo verificar?

Verifique primeiro se a entrada do controlador é compatível com PNP e se OUT1 ou OUT2 está ligado e configurado conforme a aplicação. Confira também a pinagem no datasheet.

A medição não corresponde à distância esperada. O que pode estar acontecendo?

A referência de alcance é papel branco de 200 × 200 mm com 90% de remissão, e a ficha informa até 4000 mm para objeto preto com 6% de remissão. Compare alvo, distância e condições reais com essas referências antes de substituir o sensor.

É melhor comprar este sensor ou escolher outro modelo?

Escolha o O1D120 se a faixa de 0,2 a 10 m, a saída PNP e a conexão M12 codificação A atenderem ao sistema. Se algum desses requisitos não corresponder, compare as especificações elétricas e a faixa de outro modelo.

Que cuidados devo ter ao instalar o O1D120?

Confirme alimentação, pinagem e orientação óptica conforme o datasheet e o desenho dimensional. Evite energizar antes de validar as ligações e confira a leitura e as saídas após a instalação.

Como interpretar a conexão M12 e as funções dos pinos?

A ficha informa M12 codificação A e atribui OUT2 ao pino 2, OUT1 ao pino 4 e entrada de laser ligado/desligado ao pino 5. Consulte o datasheet para conferir o esquema completo antes de conectar.

GLOSSÁRIO TÉCNICO

Supressão de fundo

Função declarada do sensor para distinguir o objeto detectado do fundo, conforme a configuração e as condições do fabricante (Ref.: Característica especial: supressão de fundo).

IO-Link

Interface de comunicação para integração do sensor com um master compatível (Ref.: IO-Link, revisão 1.1; IEC 61131-9).

PNP

Tipo de saída elétrica indicado para conexão a uma entrada de controle compatível (Ref.: Função elétrica: PNP).

Remissão

Percentual de luz refletida pelo alvo usado como condição de referência para o alcance informado (Ref.: papel branco 200 × 200 mm, 90% de remissão).

Classe de proteção do laser 2

Classificação declarada para o laser do sensor; consulte as instruções de segurança do fabricante para manuseio e instalação (Ref.: Classe de proteção do laser: 2; EN/IEC 60825-1).
