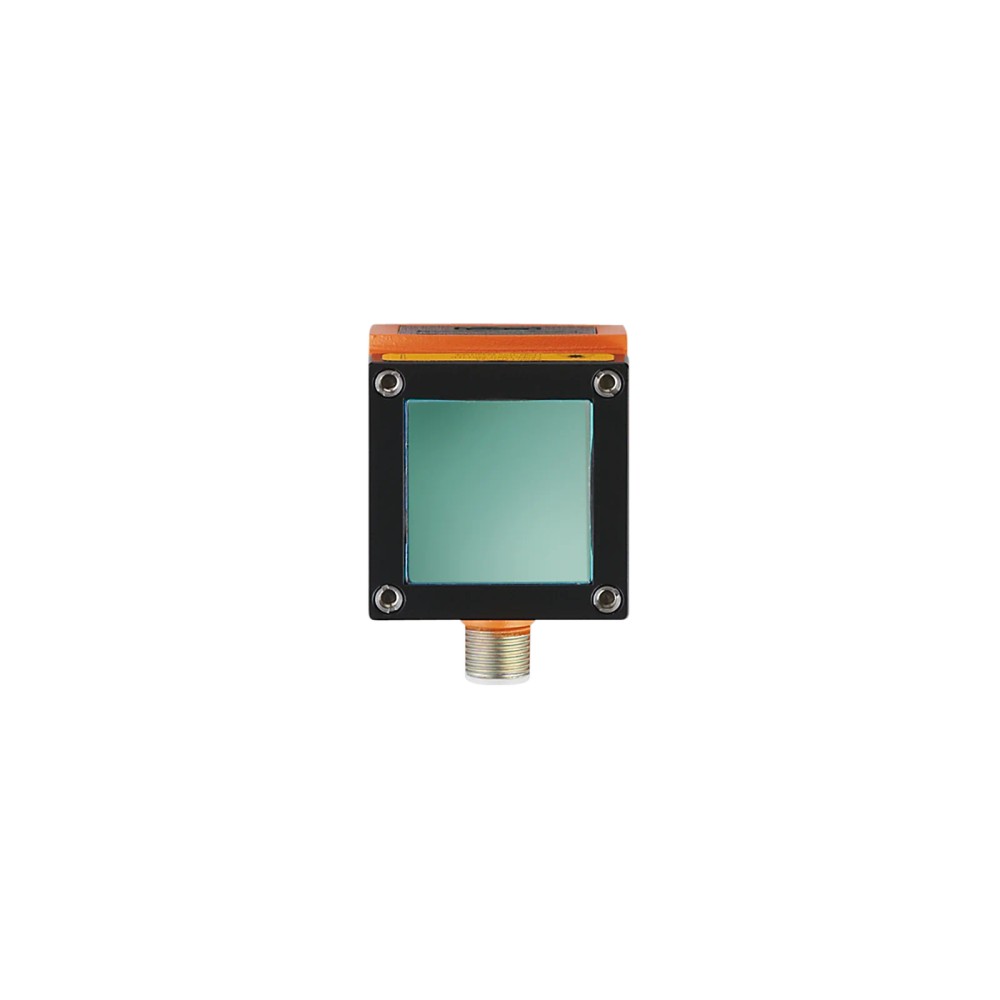

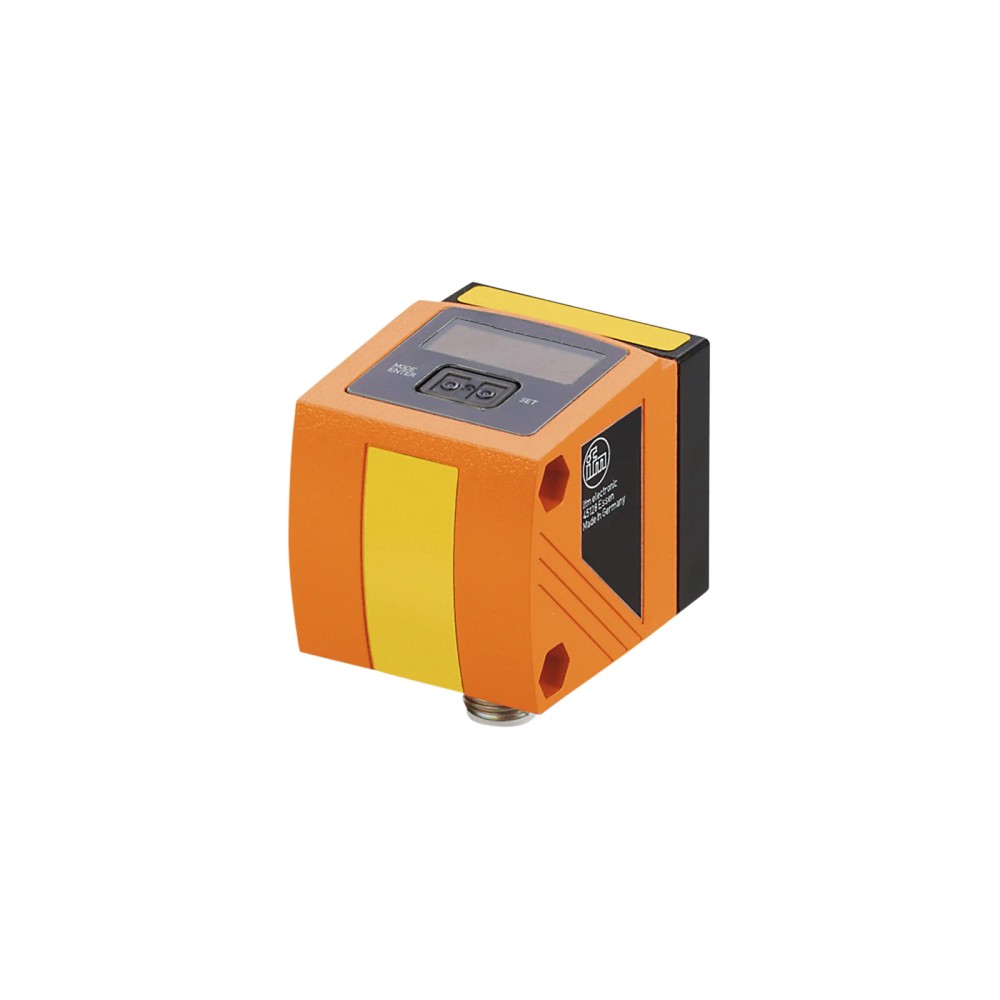

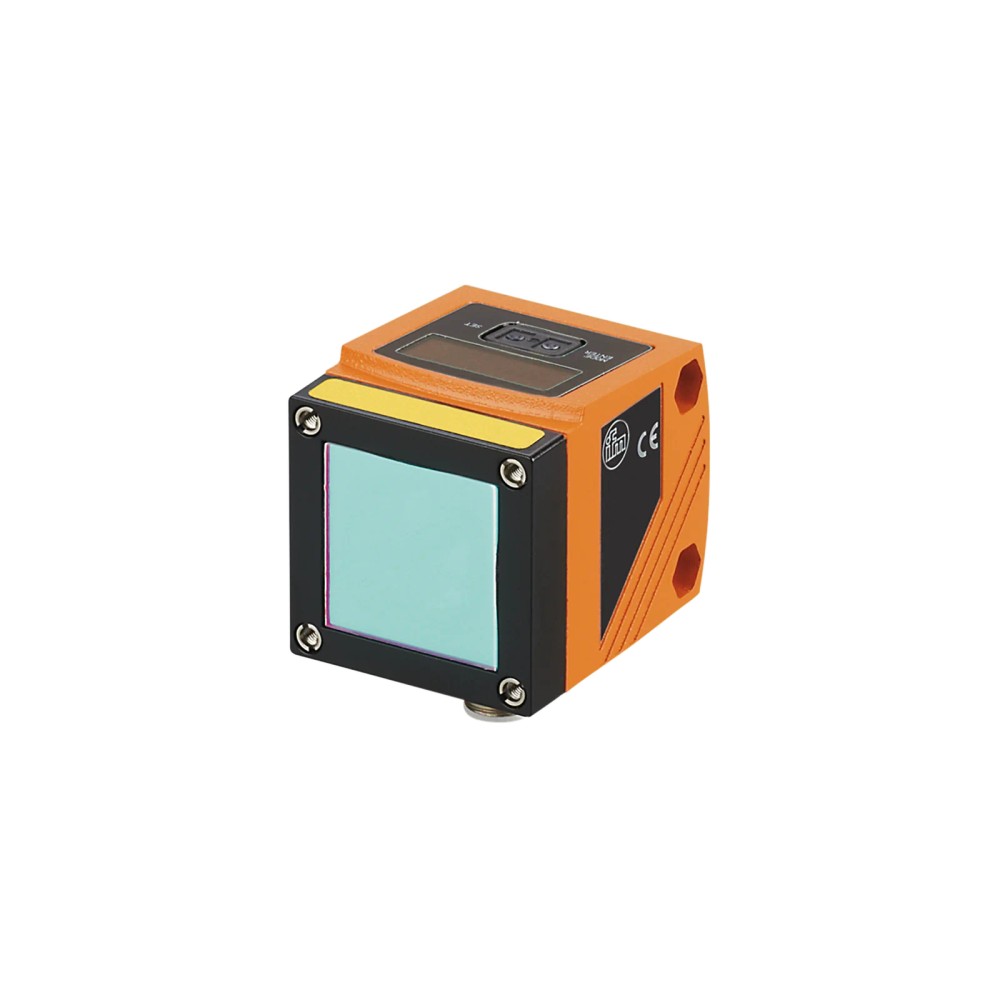

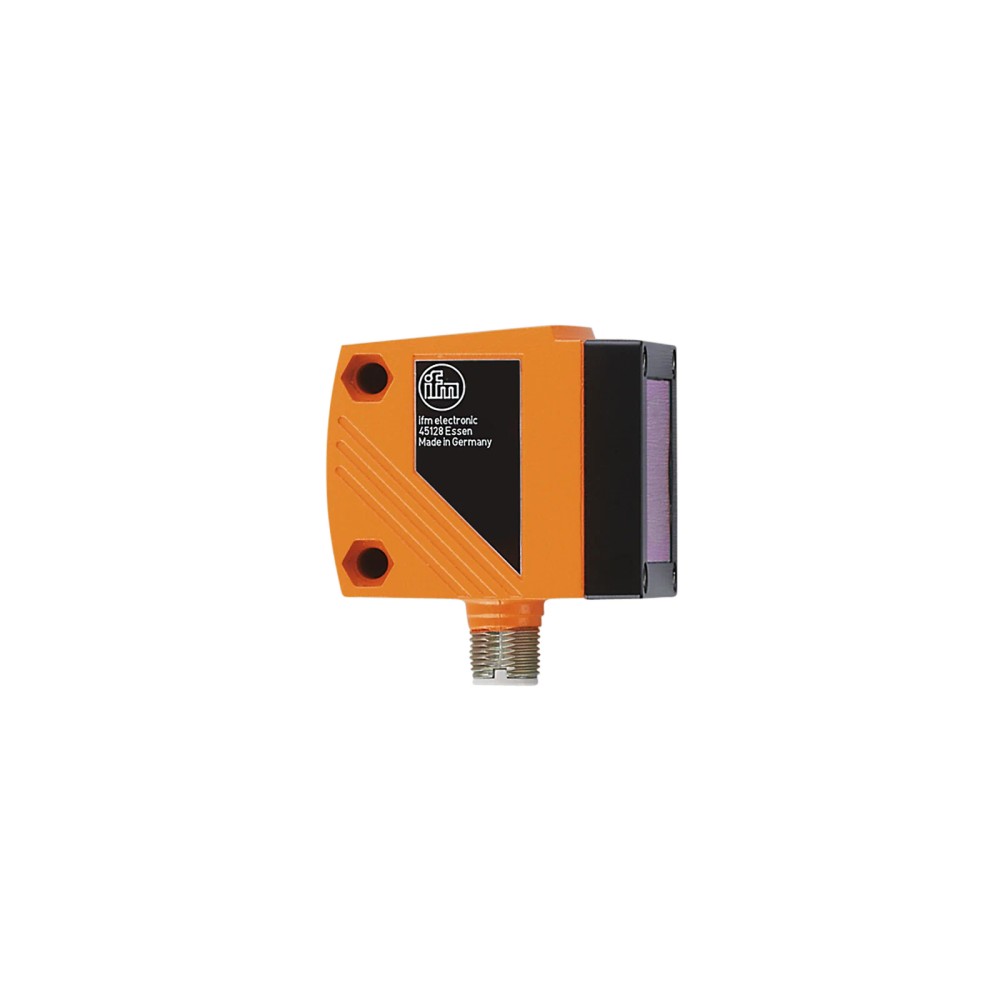

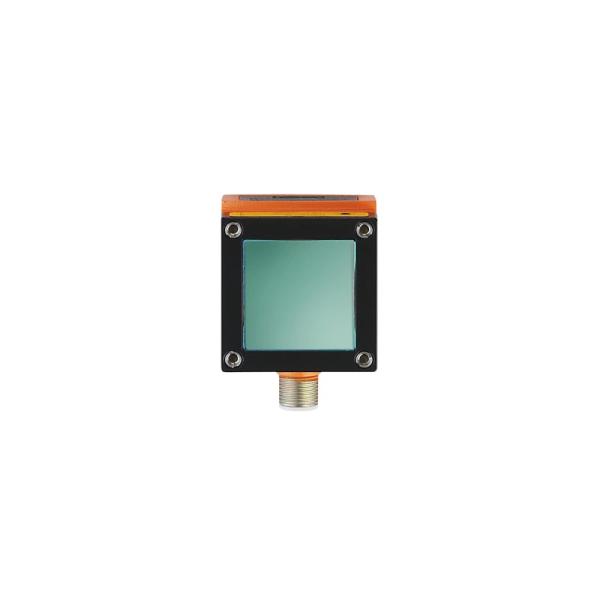

Sensor Óptico de Distância IFM O1D108

Pré-visualizar: O1D108 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-18m PNP IP67

O1D108 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-18m PNP IP67

Imagem meramente ilustrativa

R$ 4.547,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D108
EAN: 4021179299244
NCM do produto: 85365090

Destaques do Produto Faixa de medição...mais

Fechar menu

Saiba mais sobre: "O1D108 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-18m PNP IP67"

Destaques do Produto

Faixa de medição

0,2–18 m

Saída de chaveamento

PNP, abertura/fechamento programável

Comunicação

IO-Link 1.1 e modo SIO

Conexão elétrica

M12, codificação A, 5 contatos

Alimentação

18–30 V DC

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque e gestão logística a cargo da IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade e atendimento pela Melhor Indústria.

Sobre o Sensor Óptico de Distância IFM O1D108, 0,2–18 m, PNP, IO-Link, IP67, conexão M12

O IFM O1D108 é um sensor óptico a laser para medição de distância em aplicações industriais. Mede de 0,2 a 18 m nas condições de referência indicadas pelo fabricante e possui saída PNP programável para abertura/fechamento. Conta com interface IO-Link, conexão M12 e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	O1D108
Tipo	Sensor óptico de distância a laser
Alcance de medição	0,2 a 18 m; referência: papel branco 200 × 200 mm, 90% de remissão
Saídas	2 digitais e 1 analógica
Saída de chaveamento	PNP; abertura/fechamento programável
Interface	IO-Link, revisão 1.1; modo SIO disponível
Conexão elétrica	1 × M12, codificação A, 5 contatos
Alimentação	18–30 V DC
Proteção / laser	IP67; classe de proteção do laser 2
Dimensões / invólucro	59 × 42 × 52 mm; retangular

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição óptica de distância em aplicações industriais cuja faixa requerida esteja entre 0,2 e 18 m, observadas as condições de referência do fabricante.
Sistemas que utilizem alimentação de 18–30 V DC, entrada para sensor PNP e, quando aplicável, IO-Link compatível com revisão 1.1 e master port classe A.
Aplicações que necessitem de duas saídas digitais e uma saída analógica, respeitando as especificações elétricas de cada saída.

⚠ Considere outro se precisa de:

Não selecionar quando a distância necessária estiver fora da faixa especificada de 0,2–18 m.
Não conectar a alimentação fora de 18–30 V DC.
Não presumir que a saída PNP seja compatível com uma entrada que exija NPN; confirme o tipo de entrada do controlador.
Não tratar IP67 como indicação de adequação a qualquer condição ambiental ou processo: os limites ambientais completos devem ser conferidos no datasheet.

APLICAÇÕES E USO

Aplicação comprovada na ficha: uso em aplicações industriais e automação industrial; o contexto disponível não detalha processos específicos.
Possibilidade de uso: monitoramento de distância em uma instalação industrial, desde que a distância requerida esteja dentro de 0,2–18 m e a superfície e as condições ópticas atendam às especificações do fabricante. A referência de alcance informada é papel branco 200 × 200 mm, 90% de remissão.
Possibilidade de integração em sistemas de controle por IO-Link ou modo SIO, ou por saídas digitais/analógica, conforme a configuração do sistema e os limites elétricos especificados.
A ficha informa temperatura de operação de −10 a 60 °C e grau de proteção IP67; validar no datasheet as demais condições ambientais e de instalação.

COMO ESCOLHER

Antes de comprar o Sensor Óptico de Distância IFM O1D108, 0,2–18 m, PNP, IO-Link, IP67, conexão M12, verifique estes pontos:

Escolha o O1D108

Quando a aplicação exigir medição óptica de distância dentro da faixa de 0,2 a 18 m, alimentação de 18–30 V DC e integração por saída PNP, IO-Link ou saídas analógicas disponíveis, conforme a configuração do sistema.

Avalie outra configuração

Procure outro sensor quando a distância requerida estiver fora da faixa declarada, o controlador exigir outro tipo elétrico de saída, ou a instalação não puder atender à alimentação e às conexões do O1D108. Confirme no datasheet do fabricante os limites ambientais e a configuração necessária antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do produto no anúncio.
Modelo / SKU / Part Number	O1D108	Código do produto indicado na fonte primária.
GTIN	4021179299244	Identificador comercial informado.
Tipo de produto	Sensor óptico de distância a laser	Categoria funcional indicada na ficha.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação geral declarada nos dados do produto.
Normas	IEC 61131-9 / EN 60947-5-2	Referências normativas informadas na ficha.

Faixa de medição e óptica
Alcance de medição	0,2–18 m	Faixa informada; referência: papel branco 200 × 200 mm com 90% de remissão.
Área de aplicação informada	0,2–100 m	Campo listado separadamente na ficha; não confundir com a faixa de medição especificada de 0,2–18 m.
Comprimento de onda	650 nm	Comprimento de onda informado para a fonte óptica.
Classe de proteção do laser	2	Classificação indicada na ficha; observar as instruções de segurança do fabricante.
Orientação da lente	Óptica lateral	Orientação indicada nos dados do produto.
Diâmetro máximo da mancha de luz	42 mm	Valor máximo informado na ficha.
Supressão de fundo	< 100 m	Valor transcrito do campo correspondente da ficha; confirmar a interpretação e as condições no datasheet.

Dados elétricos
Tensão de operação	18–30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 150 mA	Limite informado nos dados do produto.
Categoria de isolação	III	Classificação indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção informada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção informada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Condição de proteção indicada na ficha.

Entradas, saídas e cargas
Quantidade de saídas digitais	2	Quantidade declarada na ficha.
Quantidade de saídas analógicas	1	Quantidade declarada na ficha.
Função de saída de chaveamento	Abertura/fechamento, programável	Função configurável indicada nos dados do produto.
Função elétrica de chaveamento	PNP	Tipo elétrico informado para a saída de chaveamento.
Corrente máxima por saída	200 mA	Limite máximo indicado na ficha.
Saída analógica de tensão	0–10 V, IEC 61131-2	Tipo e referência informados para a saída analógica.
Saída analógica de corrente	4–20 mA, IEC 61131-2	Tipo e referência informados para a saída analógica.
Carga máxima	250 Ω	Valor informado no campo carga máxima.
Resistência mínima de carga	5000 Ω	Valor informado no campo de resistência mínima; verificar a relação com o modo de saída no datasheet.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão declarada na ficha.
Perfil IO-Link	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado para integração.
Modo SIO	Sim	Operação SIO indicada nos dados do produto.
Tipo de transferência	COM2, 38,4 kBaud	Taxa e modo de transferência informados.
Classe de master port exigida	A	Classe exigida para conexão IO-Link, conforme a ficha.
Conexão elétrica	1 × M12, codificação A, 5 contatos	Tipo de conector e contatos informados.

Tempos e frequência
Frequência de medição	1–33 Hz	Faixa de frequência informada na ficha.
Tempo mínimo do ciclo do processo	5 ms	Valor mínimo informado pelo fabricante.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção declarado; observar as condições de instalação e uso do fabricante.
Temperatura de operação	−10 a 60 °C	Faixa de temperatura informada nos dados do produto.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato informado na ficha.
Dimensões	59 × 42 × 52 mm	Largura × altura × profundidade conforme dados do produto.
Material do invólucro	Zinco moldado sob pressão	Material declarado para o invólucro.
Material do protetor frontal	Vidro	Material declarado para o protetor frontal.
Material da janela dos LEDs	PC	Material declarado para a janela dos LEDs.
Peso	249,05 g	Valor informado nos atributos do produto.

Displays e elementos de operação
LEDs de status de chaveamento	2 × LED amarelo	Indicação de estado descrita na ficha.
LED de operação	LED verde	Indicação de operação descrita na ficha.
Exibição de distância/programação	Exibição alfanumérica de 4 dígitos	Elemento de indicação informado nos dados do produto.

Vida útil
MTTF	106 anos	Valor declarado na ficha; não equivale a uma garantia de vida útil em qualquer condição.
Vida útil típica	50.000 h	Valor informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; perfil informado: Smart Sensor – SSP 0 Generic Profiled Sensor; taxa COM2 de 38,4 kBaud.

• Modo SIO disponível para operação sem comunicação IO-Link, usando as funções de chaveamento aplicáveis.

• Compatibilidade IO-Link indicada com master port classe A.

Conexões

Elétrica Conector 1 × M12, codificação A, 5 contatos. Alimentação de 18–30 V DC. Saída de chaveamento PNP; duas saídas digitais e uma saída analógica, com sinais de tensão 0–10 V ou corrente 4–20 mA conforme especificação do fabricante. Verifique a atribuição dos pinos no datasheet antes da ligação.

Processo Não há conexão mecânica de processo especificada na ficha. A montagem é do sensor retangular; dimensões do invólucro: 59 × 42 × 52 mm. Consulte o desenho dimensional para planejar a fixação.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital compatível com saída PNP e alimentação de 18–30 V DC	✓	A ficha especifica saída PNP e tensão de operação de 18–30 V DC; confirme a atribuição de pinos e os limites da entrada do controlador.
Rede IO-Link com master port classe A e revisão 1.1	✓	A ficha informa IO-Link revisão 1.1 e classe de master port exigida A.
Sistema que opere o sensor sem IO-Link, em modo SIO	✓	A ficha indica modo SIO disponível; as funções disponíveis nesse modo devem ser confirmadas no datasheet.
Aplicação que exige distância de medição abaixo de 0,2 m ou acima de 18 m	✗	A faixa de medição informada é 0,2–18 m.
Controlador que requer exclusivamente saída de chaveamento NPN	✗	A saída de chaveamento especificada para o produto é PNP.
Instalação com alimentação fora de 18–30 V DC	✗	A tensão de operação informada é 18–30 V DC.

INSTALAÇÃO

Como instalar o Sensor Óptico de Distância IFM O1D108, 0,2–18 m, PNP, IO-Link, IP67, conexão M12

Confirme no datasheet a faixa de medição, a alimentação, o modo de saída e os requisitos do controlador antes de montar o sensor.
Planeje a fixação com base nas dimensões do invólucro e no desenho dimensional; a ficha não especifica um padrão de montagem mecânica.
Posicione e alinhe a óptica lateral em relação ao alvo conforme as instruções do fabricante e a geometria da aplicação.
Conecte o M12 de codificação A usando a atribuição de pinos indicada no datasheet; não determine a pinagem apenas pela quantidade de contatos.
Alimente o sensor com 18–30 V DC e confira a compatibilidade do controlador com a saída PNP ou com IO-Link, conforme o modo de uso.
Após a ligação, verifique as indicações de operação e chaveamento e configure a função de saída conforme o procedimento do fabricante.

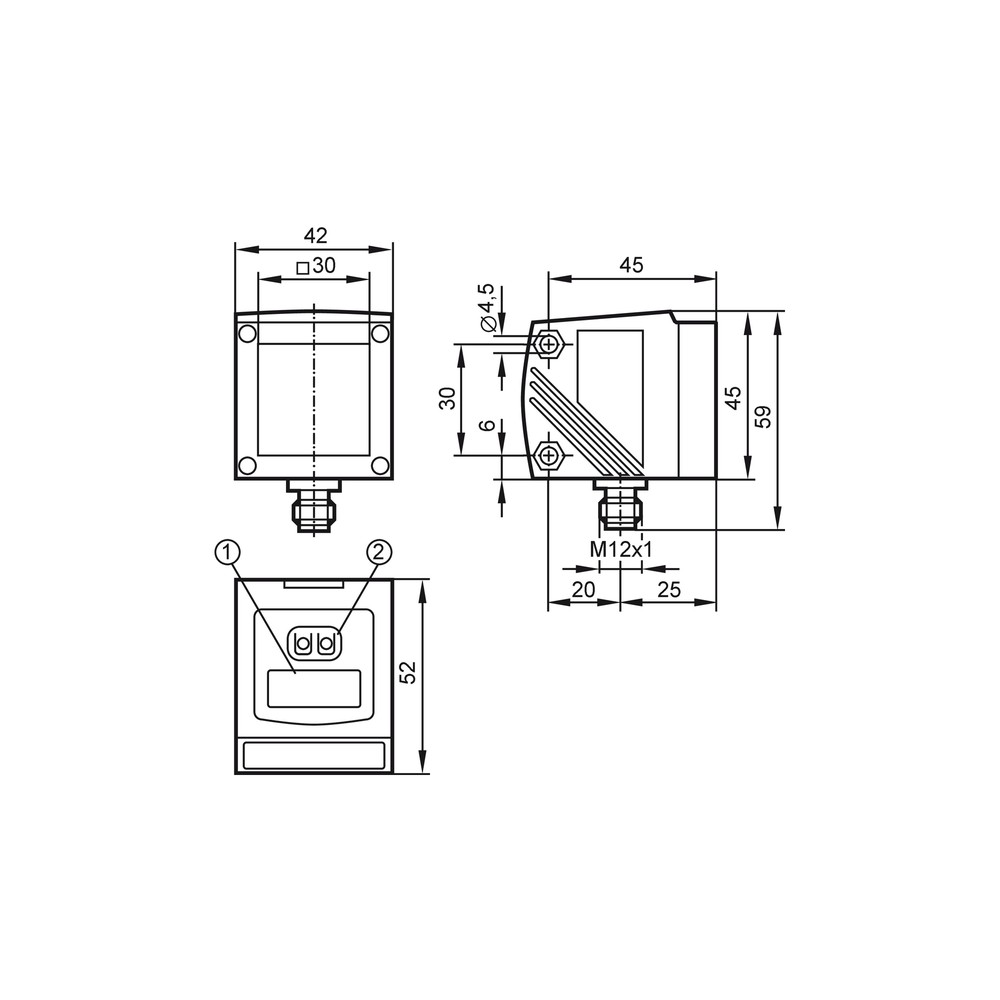

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não indica operação.	Alimentação ausente, fora da faixa de 18–30 V DC ou ligação incorreta no conector.	Meça a tensão no conector e confira a atribuição dos contatos no datasheet; observe o LED verde de operação.
O controlador não reconhece o estado de chaveamento.	Incompatibilidade entre a saída PNP e a entrada do controlador, configuração de saída incorreta ou ligação inadequada.	Confirme que a entrada aceita PNP, verifique a função abertura/fechamento configurada e confira a ligação conforme o datasheet.
A comunicação IO-Link não é estabelecida.	Master port ou configuração incompatível, conexão incorreta ou parametrização não correspondente à revisão do dispositivo.	Confirme master port classe A, revisão IO-Link 1.1, taxa COM2 indicada e conexão M12 conforme o datasheet.
A leitura de distância não corresponde à aplicação.	Alvo ou condição de medição diferente da referência de alcance, alinhamento inadequado ou distância fora da faixa especificada.	Verifique a distância real, o alinhamento óptico e as condições do alvo; compare com a referência de 0,2–18 m para papel branco 200 × 200 mm, 90% de remissão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados O1D108 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O1D108 e para que serve?

É um sensor óptico a laser para medição de distância em aplicações industriais. A ficha informa faixa de 0,2–18 m, saída PNP e interface IO-Link.

O que preciso para integrar o O1D108 por IO-Link?

O sistema deve atender à revisão IO-Link 1.1 e usar master port classe A, conforme a ficha. O sensor também informa comunicação COM2 a 38,4 kBaud.

O produto acompanha cabo M12 ou outros acessórios?

A ficha informa conexão elétrica M12, mas não confirma cabo ou acessórios incluídos. Consulte o fornecedor para confirmar o conteúdo do fornecimento.

Este sensor serve para medir distâncias abaixo de 0,2 m ou acima de 18 m?

Não, a faixa de medição especificada é de 0,2–18 m. A ficha também apresenta uma referência de alvo de papel branco 200 × 200 mm com 90% de remissão.

Posso usar o O1D108 com um controlador que exige saída NPN?

A ficha especifica saída de chaveamento PNP, não NPN. Confirme o tipo de entrada do controlador antes da ligação.

O sensor é adequado para qualquer superfície ou condição ambiental?

A ficha não confirma compatibilidade com todos os materiais ou condições ambientais. O alcance informado usa como referência papel branco 200 × 200 mm, 90% de remissão; consulte o datasheet para avaliar a aplicação específica.

O sensor acende, mas o controlador não recebe o sinal; o que verifico?

Verifique primeiro se a entrada do controlador aceita PNP e se a função de abertura/fechamento está configurada como necessário. Depois confira alimentação e ligação dos contatos conforme o datasheet.

A leitura fica instável ou diferente da distância esperada; devo trocar o sensor?

Antes de substituir, confira o alinhamento, a distância e as condições do alvo em relação à referência de medição. A faixa declarada é 0,2–18 m nas condições indicadas pelo fabricante.

Como conecto e configuro o O1D108 na instalação?

Use o conector M12 de codificação A e confira a pinagem no datasheet antes de energizar. Alimente entre 18–30 V DC e configure a saída ou a comunicação conforme o controlador.

O O1D108 pode funcionar sem uma rede IO-Link?

Sim, a ficha informa modo SIO. As funções disponíveis nesse modo devem ser conferidas na documentação do fabricante.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação do sensor para integração com um master compatível.

PNP

Tipo elétrico da saída de chaveamento informado para o sensor; deve corresponder à entrada do controlador.

COM2

Taxa/modo de transferência de comunicação IO-Link indicado na ficha.

IP67

Grau de proteção do invólucro declarado pelo fabricante; não substitui a verificação das condições completas de instalação.

Classe de proteção do laser 2

Classificação de segurança óptica indicada para o emissor laser do sensor.
