Sensor Óptico de Distância IFM O1D106

Pré-visualizar: O1D106 IFM - Sensor Óptico de Distância ifm Automação Industrial 1-75m IO-Link PNP IP67

O1D106 IFM - Sensor Óptico de Distância ifm Automação Industrial 1-75m IO-Link PNP IP67

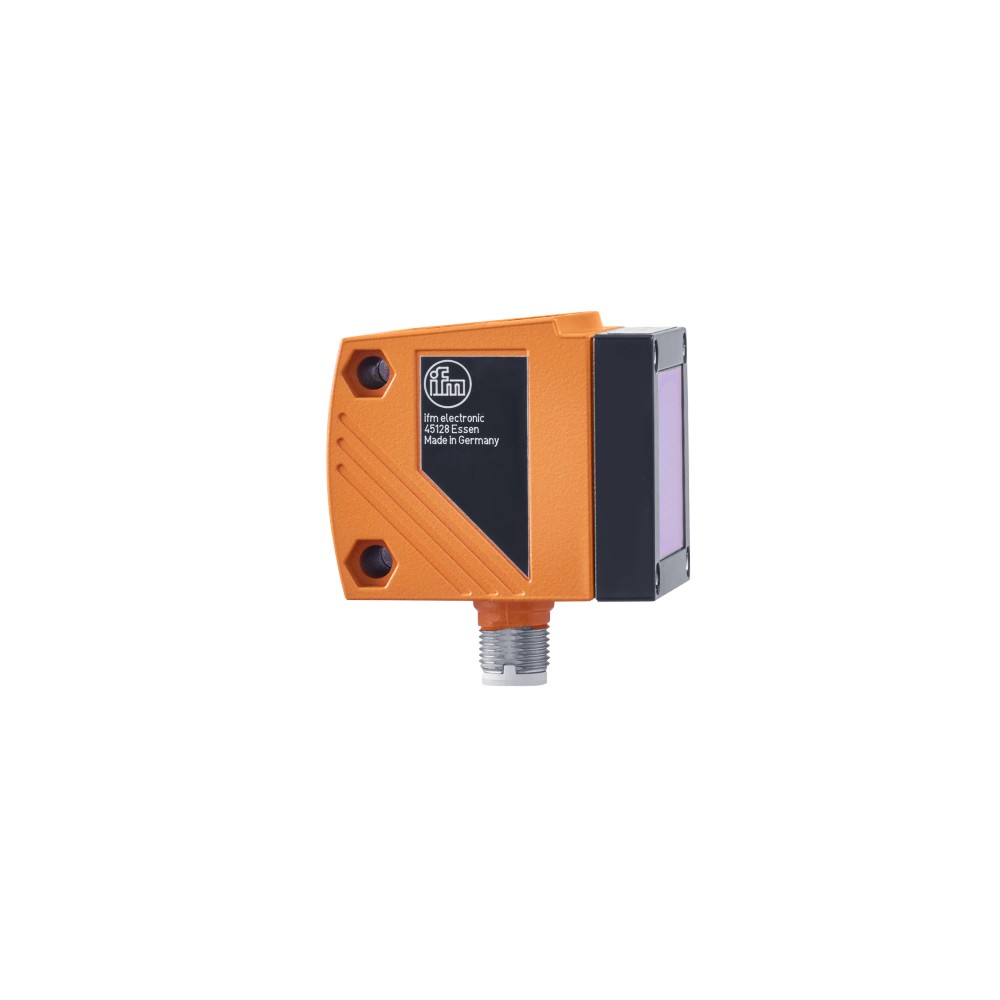

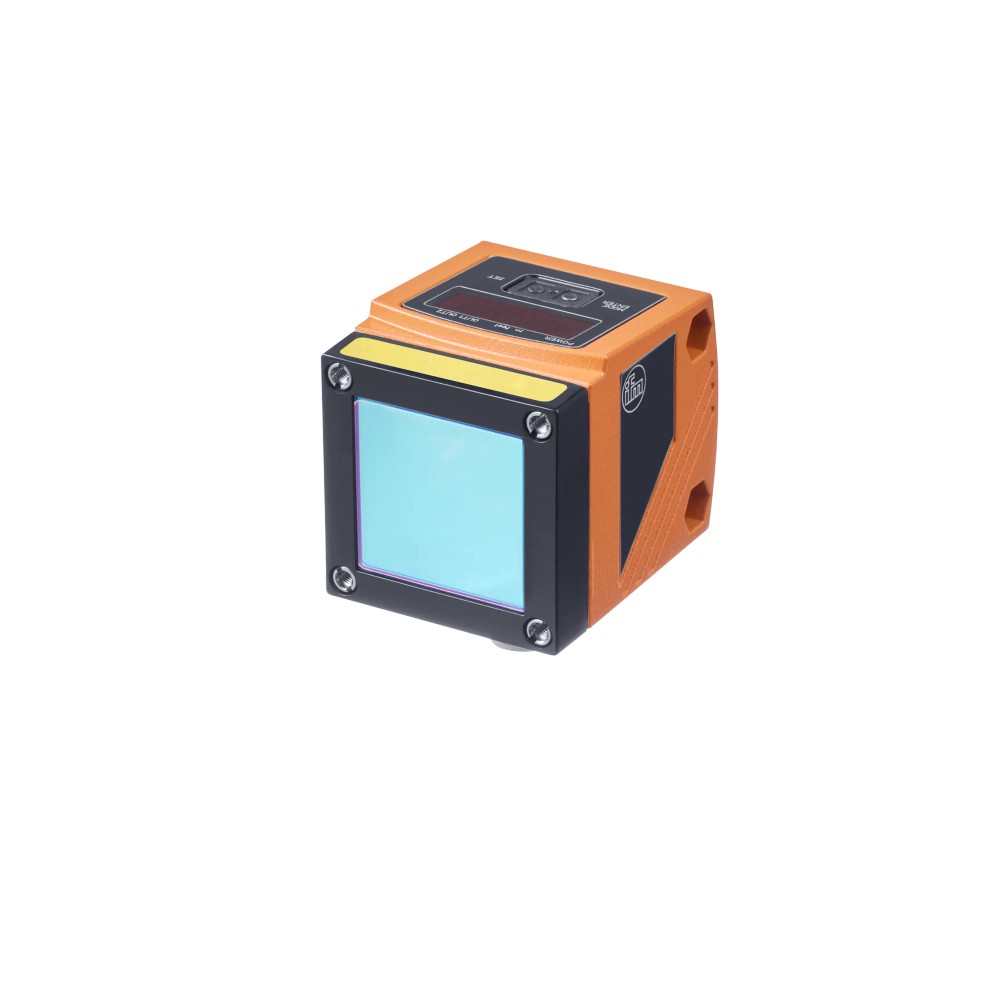

Imagem meramente ilustrativa

R$ 4.802,28

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D106
EAN: 4021179234030
NCM do produto: 85365090

Destaques do Produto Faixa de medição 1–75...mais

Fechar menu

Saiba mais sobre: "O1D106 IFM - Sensor Óptico de Distância ifm Automação Industrial 1-75m IO-Link PNP IP67"

Destaques do Produto

Faixa de medição

1–75 m

Interface

IO-Link 1.1 e modo SIO

Tipo de saída

PNP; sinal analógico configurável em 4–20 mA ou 0–10 V

Alimentação

18–30 V DC

Conexão

M12 A-coded, 5 contatos

Refletor indicado

E21159 ou E20454; acessório necessário conforme ficha

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor óptico de distância ifm O1D106, 1–75 m, IO-Link, saída PNP, IP67

O ifm O1D106 é um sensor óptico de distância para medição e detecção em aplicações industriais. Opera na faixa de 1 a 75 m e oferece comunicação IO-Link, duas saídas digitais PNP e uma saída analógica. Requer refletor prismático E21159 ou E20454 para a aplicação indicada na ficha. Sua conexão elétrica é M12 de 5 contatos, codificação A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	O1D106 (designação O1DLF3KG)
Alcance de medição	1 a 75 m; com refletor E21159, conforme ficha
Interface de comunicação	IO-Link 1.1; modo SIO disponível
Saídas	2 digitais PNP e 1 analógica
Sinal analógico	4–20 mA ou 0–10 V, escalonável
Alimentação	18–30 V DC
Conexão elétrica	M12, codificação A, 5 contatos
Proteção do invólucro	IP67
Temperatura de operação	−10 a 60 °C
Dimensões e material	59 × 42 × 52 mm; invólucro de zinco moldado sob pressão

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que demandem medição óptica de distância na faixa indicada, de 1 a 75 m.
Instalações com alimentação de 18–30 V DC e entrada compatível com sinais PNP e/ou com a saída analógica selecionada.
Sistemas que utilizem IO-Link 1.1 ou operação SIO, com master IO-Link compatível quando se pretende usar IO-Link.
Aplicações que possam instalar o refletor prismático E21159 ou E20454, conforme a indicação de acessório necessário na ficha.

⚠ Considere outro se precisa de:

Não selecionar para medições fora da faixa especificada de 1 a 75 m.
Não conectar a alimentação acima de 30 V DC ou abaixo de 18 V DC.
Não presumir conexão direta com entrada NPN: a função elétrica indicada é PNP; confirme a compatibilidade da entrada do controlador.
Não considerar o refletor prismático como incluído: a ficha o identifica como acessório necessário e não confirma fornecimento junto ao sensor.

APLICAÇÕES E USO

Uso declarado: aplicações industriais e de automação industrial que necessitem de medição óptica de distância dentro da faixa de 1–75 m; a ficha associa esse alcance ao refletor E21159.
Detecção ou monitoramento de distância com integração a controlador por saídas PNP ou por sinal analógico configurado em 4–20 mA ou 0–10 V; confirme qual sinal será usado e a compatibilidade da entrada.
Integração a sistema IO-Link com master compatível, classe de porta A e revisão 1.1; também há modo SIO declarado.
A faixa ambiental declarada é de −10 a 60 °C e o grau de proteção do invólucro é IP67. A adequação a condições específicas de montagem, alvo e exposição deve ser confirmada no datasheet.
A ficha não detalha materiais de alvo, precisão ou tolerâncias de medição; valide essas condições no documento do fabricante antes de projetar a aplicação.

COMO ESCOLHER

Antes de comprar o Sensor óptico de distância ifm O1D106, 1–75 m, IO-Link, saída PNP, IP67, verifique estes pontos:

Escolha o O1D106 quando

A aplicação requer sensor óptico de distância entre 1 e 75 m, alimentação de 18–30 V DC, saída PNP e/ou sinal analógico 4–20 mA ou 0–10 V, além de conexão M12 de 5 contatos. Para comunicação IO-Link, confirme a presença de master compatível.

Avalie outra configuração quando

A entrada do controlador exigir NPN, a alimentação estiver fora de 18–30 V DC ou a distância necessária ultrapassar a faixa declarada. A ficha não informa modelos alternativos; valide outra referência no catálogo do fabricante.

Confira o conjunto óptico

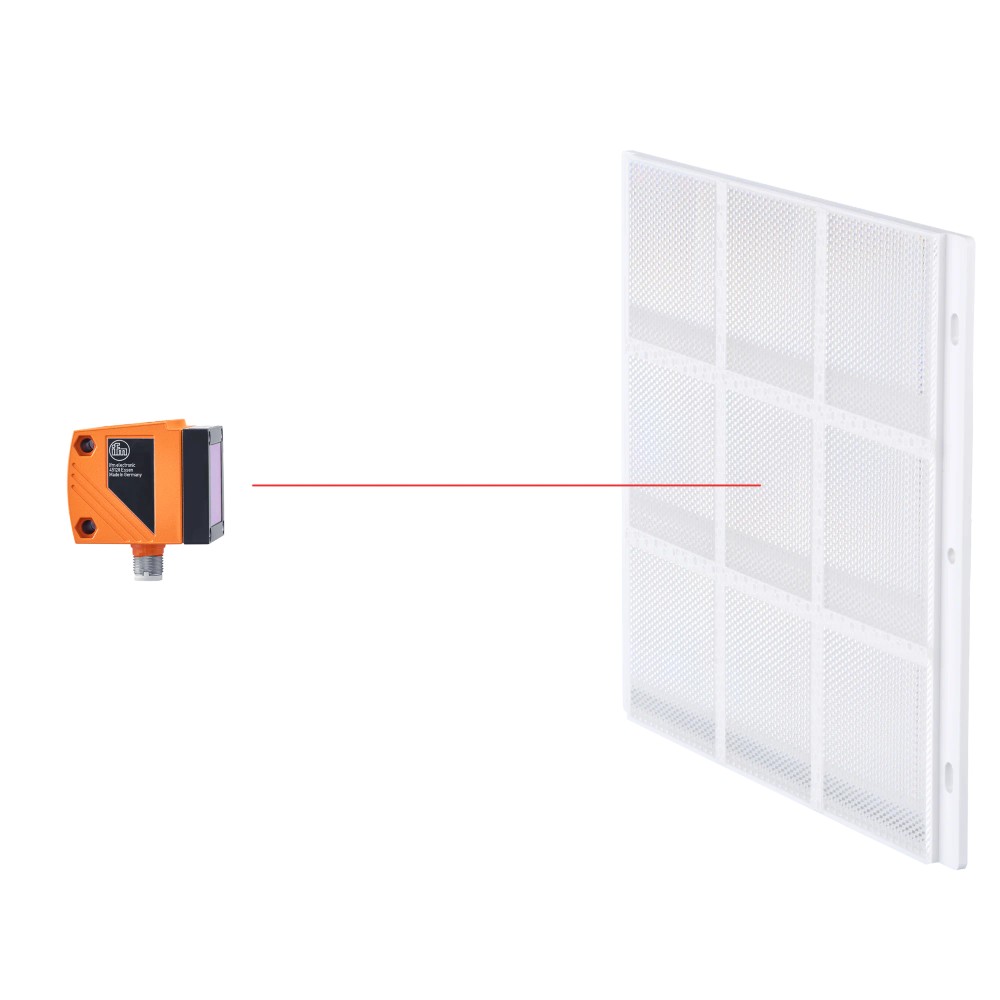

A ficha aponta refletor prismático E21159 ou E20454 como acessório necessário. Confirme a referência adequada à instalação e se o componente já está disponível antes de comissionar o sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor óptico de distância	Classificação declarada para o produto.
Modelo comercial	O1D106	Referência indicada no anúncio.
Designação do modelo	O1DLF3KG	Designação identificada nos dados técnicos do catálogo.
Aplicação declarada	Aplicações industriais / automação industrial	Descrição de aplicação fornecida na ficha.
Funcionalidade indicada no anúncio	Abertura / fechamento programável	Função indicada nos dados básicos do anúncio.

Faixa de medição e óptica
Alcance de medição	1–75 m	Faixa declarada; a ficha associa o alcance ao refletor E21159.
Refletor prismático necessário	E21159 ou E20454	Acessório necessário indicado na ficha; não há confirmação de inclusão.
Supressão de fundo	75–150 m	Valor informado nos atributos técnicos; confirme no datasheet as condições de aplicação.
Comprimento de onda	650 nm	Comprimento de onda declarado para a emissão óptica.
Classe de proteção do laser	Classe 2	Classificação indicada na ficha.
Potência do laser	≤ 4,0 mW	Limite declarado para a potência do laser.
Pulso do laser	1,3 ns	Duração de pulso informada nos dados técnicos.
Orientação da lente	Óptica lateral	Orientação declarada para a montagem e a trajetória óptica.
Diâmetro máximo da mancha de luz	251 mm	Valor indicado para 75 m.

Dados elétricos e alimentação
Tensão de operação	18–30 V DC	Faixa de alimentação declarada.
Classe de proteção elétrica	III	Classe indicada nos dados técnicos.
Consumo de corrente	< 150 mA	Consumo máximo indicado na ficha.
Proteção contra inversão de polaridade	Sim	Proteção declarada pelo fabricante.
Proteção contra sobrecarga	Sim	Proteção declarada pelo fabricante.
Proteção contra curto-circuito	Sim, por impulso	Tipo de proteção informado na ficha.
Norma EMC	EN 60947-5-2	Norma declarada para compatibilidade eletromagnética.
Certificação	cULus	Certificação indicada nos dados técnicos.

Entradas e saídas
Função elétrica	PNP	Tipo de saída declarado; não há saída NPN especificada.
Quantidade de saídas digitais	2	Número de saídas digitais declarado.
Carga máxima por saída digital	200 mA	Limite de corrente por saída indicado na ficha.
Quantidade de saídas analógicas	1	Número de saídas analógicas declarado.
Saída analógica de corrente	4–20 mA, escalonável	Faixa configurável indicada conforme IEC 61131-2.
Saída analógica de tensão	0–10 V, escalonável	Faixa configurável indicada conforme IEC 61131-2.
Carga máxima da saída analógica	250 Ω	Carga máxima declarada; confira o modo de saída utilizado.
Resistência mínima de carga	5.000 Ω	Valor mínimo de carga informado nos dados técnicos; consulte o datasheet para associá-lo à configuração correspondente.
Saídas totais	2	Campo agregado da ficha; consulte a distribuição detalhada de saídas digitais e analógicas acima e o datasheet para configuração.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface declarada para comunicação com master compatível.
Revisão IO-Link	1.1	Revisão de interface indicada na ficha.
Modo SIO	Sim	Operação em modo SIO indicada nos dados técnicos.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil informado no catálogo.
Classe de porta master exigida	A	Classe de porta indicada na ficha.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e modo de transferência declarados.
Norma IO-Link	IEC 61131-9	Norma indicada para a interface.
ID do dispositivo	810	Identificador informado nos dados técnicos.

Tempos e frequência
Frequência de medição	1–33 Hz	Faixa informada na ficha.
Tempo mínimo de ciclo de processo	5 ms	Valor mínimo declarado; condições de configuração podem ser consultadas no datasheet.

Condições ambientais e proteção
Grau de proteção	IP67	Classificação declarada do invólucro; instalação e conexão devem seguir as orientações do fabricante.
Temperatura de operação	−10 a 60 °C	Faixa de temperatura declarada.
Vida útil típica	50.000 h	Valor típico informado nos dados técnicos.
MTTF	106 anos	Valor declarado na ficha; não equivale a período de garantia.

Conexões e construção mecânica
Conexão elétrica	1 × M12, codificação A, 5 contatos	Tipo e configuração de conexão declarados.
Formato do invólucro	Retangular	Geometria indicada nos dados técnicos.
Material do invólucro	Zinco moldado sob pressão	Material declarado para o invólucro.
Material do protetor frontal	Vidro	Material declarado para o protetor frontal.
Material da janela dos LEDs	PC	Material declarado para a janela dos indicadores.

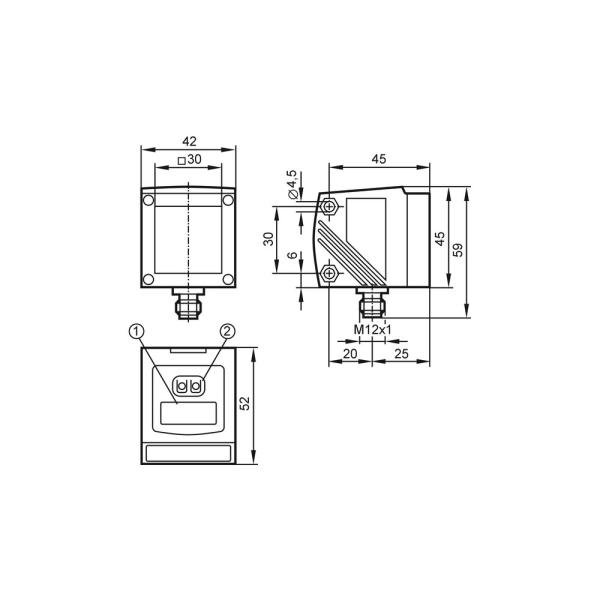

Dimensões	59 × 42 × 52 mm	Dimensões externas declaradas.
Peso	242,6 g	Peso indicado nos dados do catálogo.

Displays e elementos de operação
Indicadores de chaveamento	2 LEDs amarelos	Indicação visual de status de chaveamento.
Indicador de operação	LED verde	Indicação visual de operação.

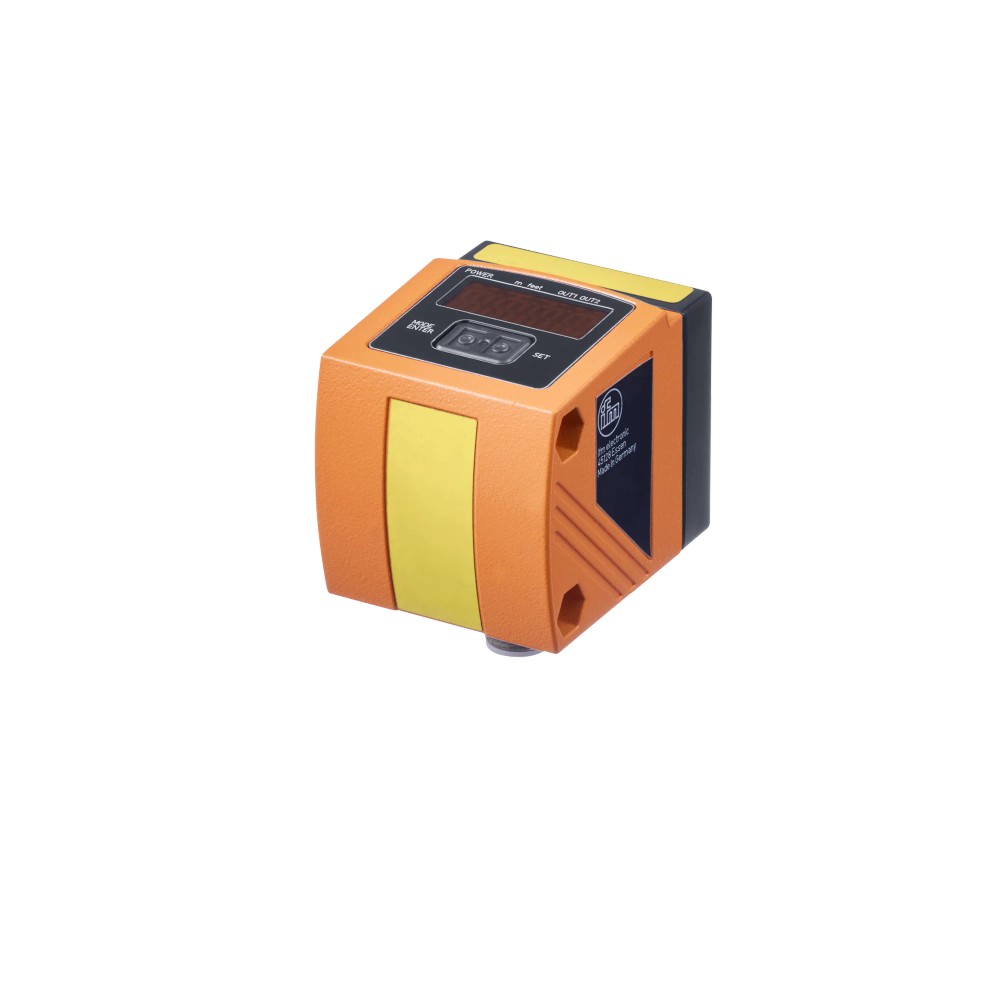

Display	Exibição alfanumérica de 4 dígitos	Indica valor de distância e programação, conforme ficha.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; perfil Smart Sensor SSP 0 Generic Profiled Sensor, conforme ficha.

• Modo SIO disponível.

• Transferência IO-Link COM2, 38,4 kBaud.

• Compatibilidade de comunicação depende de master IO-Link compatível; a ficha especifica classe de porta A.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de 18–30 V DC. Função elétrica PNP; duas saídas digitais, com carga máxima de 200 mA por saída. A saída analógica pode ser configurada como 4–20 mA ou 0–10 V; verifique o tipo de entrada do controlador e a configuração usada.

Processo Sensor óptico de distância; não há conexão mecânica de processo indicada. A ficha especifica uso de refletor prismático E21159 ou E20454 para a aplicação indicada. O refletor é acessório, não confirmado como incluso.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com entrada digital PNP e alimentação de 18–30 V DC	✓	A ficha declara função elétrica PNP e tensão de operação de 18–30 V DC; confirme os limites e a ligação da entrada do controlador.
Sistema que utiliza IO-Link 1.1 e master com porta classe A	✓	A ficha declara IO-Link 1.1, perfil SSP 0 e classe de porta exigida A.
Controlador com entrada exclusivamente NPN	✗	A função elétrica indicada para o sensor é PNP; a ficha não declara saída NPN.
Medição pretendida abaixo de 1 m ou acima de 75 m	✗	A faixa de medição declarada é de 1 a 75 m.
Aplicação sem possibilidade de utilizar refletor prismático E21159 ou E20454	✗	A ficha indica refletor prismático como acessório necessário para a aplicação especificada.
Instalação em ambiente que exceda −10 a 60 °C	✗	A faixa de temperatura de operação declarada é de −10 a 60 °C.

INSTALAÇÃO

Como instalar o Sensor óptico de distância ifm O1D106, 1–75 m, IO-Link, saída PNP, IP67

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação

DOCUMENTAÇÃO TÉCNICA

Folha de dados O1D106 em português (Datasheet) Desenho em escala O1D106 (Desenho Dimensional)
