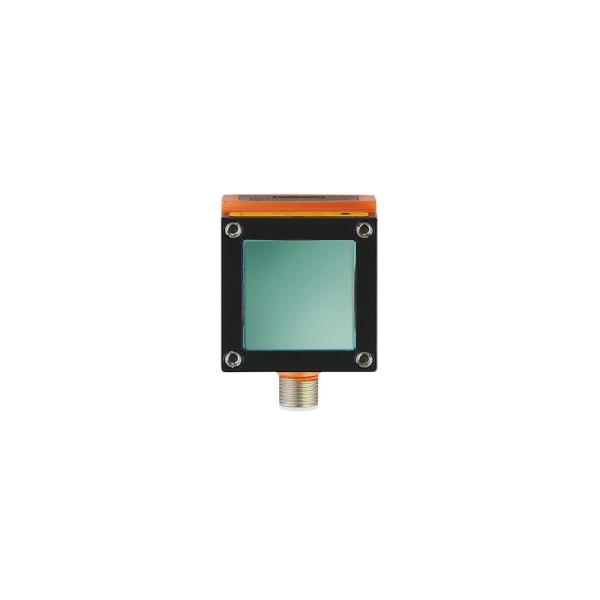

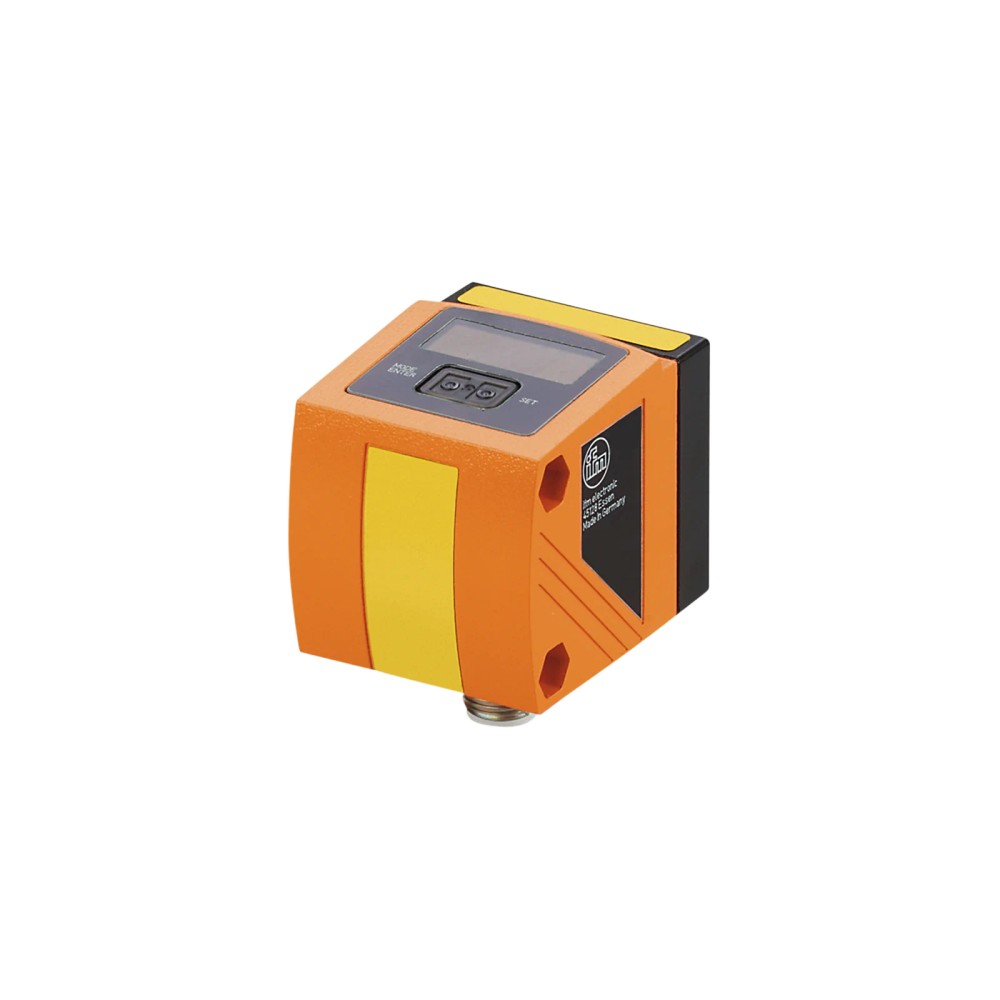

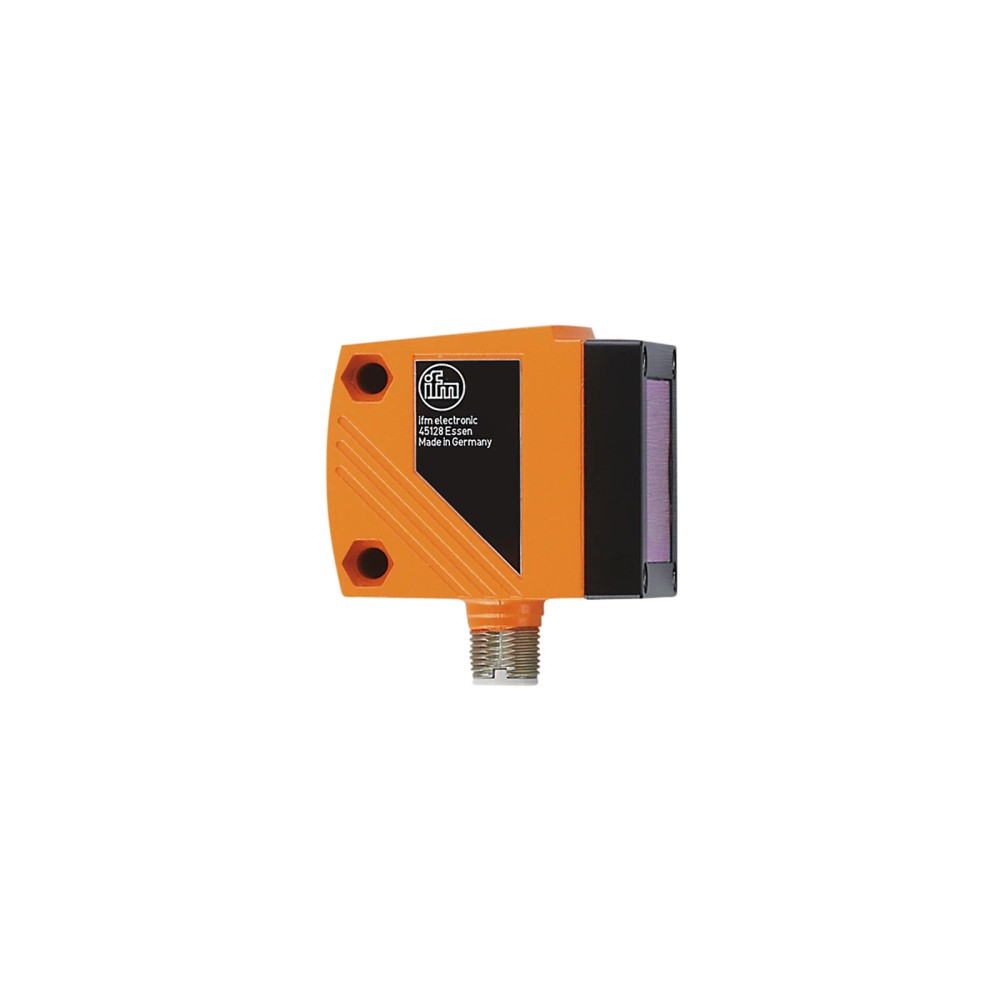

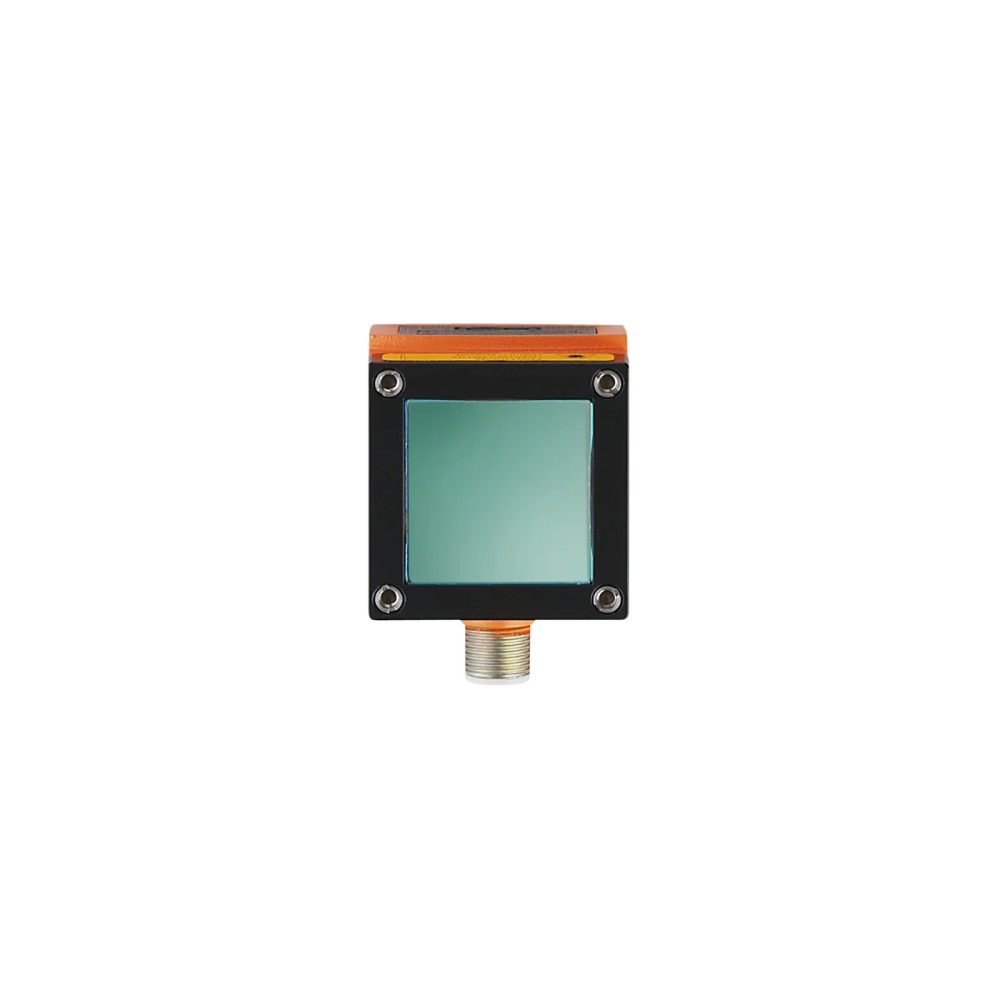

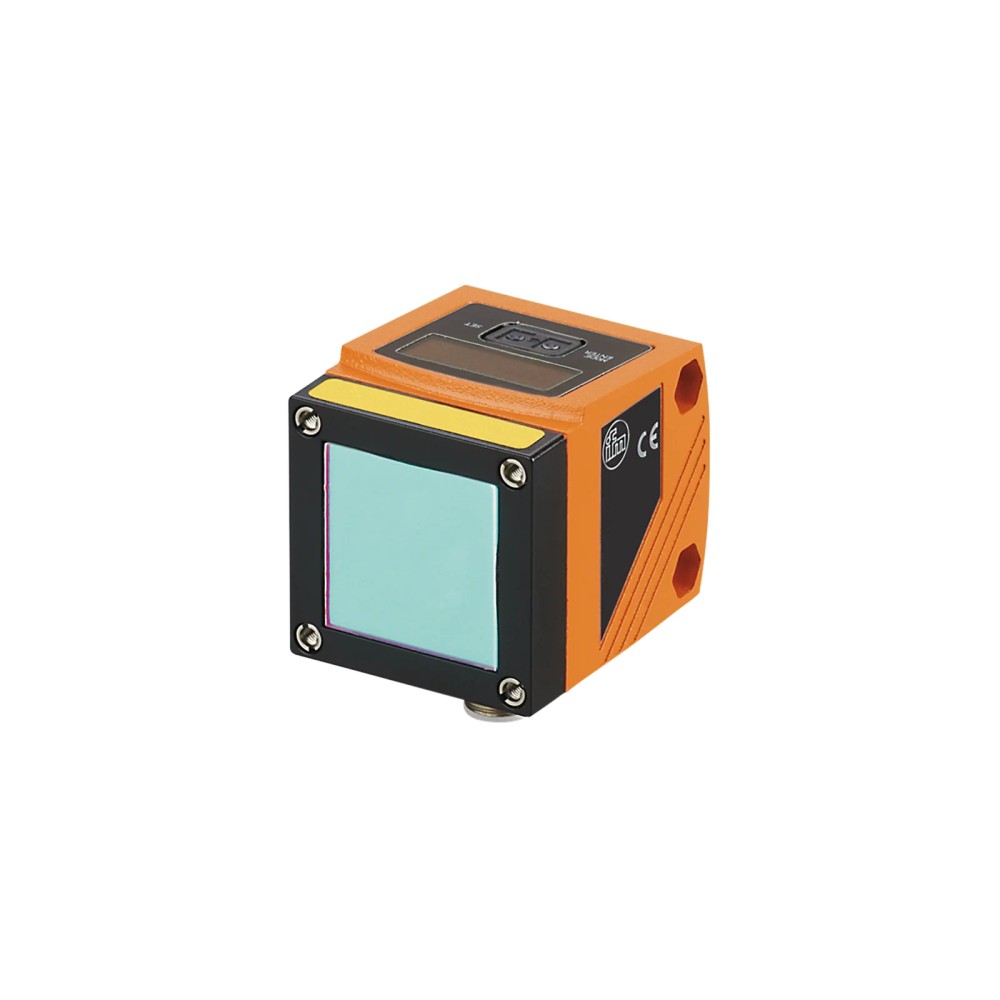

Sensor Óptico de Distância IFM O1D105

Pré-visualizar: O1D105 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,2-10m PNP

O1D105 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,2-10m PNP

Imagem meramente ilustrativa

R$ 4.380,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D105
EAN: 4021179228527
NCM do produto: 85365090

Destaques do Produto Alcance 0,2 a 10 m,...mais

Fechar menu

Saiba mais sobre: "O1D105 IFM - Sensor Óptico de Distância ifm Automação Industrial IO-Link 0,2-10m PNP"

Destaques do Produto

Alcance

0,2 a 10 m, conforme a referência de alvo especificada

Saída de chaveamento

PNP; abertura/fechamento programável

Saída analógica

0 a 10 V ou 4 a 20 mA, de escala ajustável

Interface

IO-Link, revisão 1.1

Conector

M12 A-coded, 5 contatos

Alimentação

18 a 30 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor óptico de distância ifm O1D105 com IO-Link, saída PNP e alcance de medição de 0,2 a 10 m

O ifm O1D105 é um sensor óptico de distância para medição em aplicações de automação industrial. Possui alcance de medição de 0,2 a 10 m, interface IO-Link e saídas digitais PNP programáveis, além de uma saída analógica configurável. A conexão elétrica é feita por conector M12 de 5 contatos; consulte o datasheet para confirmar a instalação e a configuração adequadas à aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor óptico de distância
Alcance de medição	0,2 a 10 m (referência: papel branco 200 × 200 mm, 90% de remissão)
Saídas	2 digitais; 1 analógica
Função de saída digital	Abertura/fechamento, programável
Sinal analógico	0 a 10 V ou 4 a 20 mA, com escala ajustável
Comunicação	IO-Link 1.1
Conexão elétrica	1 × M12, codificação A, 5 contatos
Tensão de operação	18 a 30 V DC
Proteção do invólucro	IP 67
Dimensões	59 × 42 × 52 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Medição óptica de distância em aplicações de automação industrial dentro da faixa de 0,2 a 10 m, observada a condição de referência indicada pelo fabricante.
Aplicações que necessitem de saída PNP programável, sinal analógico selecionável entre 0 a 10 V e 4 a 20 mA, ou comunicação IO-Link.
Instalações compatíveis com alimentação de 18 a 30 V DC e conexão elétrica M12 de 5 contatos.

⚠ Considere outro se precisa de:

Não selecionar para distâncias inferiores a 0,2 m ou superiores a 10 m como faixa de medição especificada.
Não presumir que a faixa de 0,2 a 10 m se mantém para qualquer alvo: o valor informado tem como referência papel branco de 200 × 200 mm e 90% de remissão.
Não conectar diretamente a uma interface que exija sinal de saída diferente de PNP, 0 a 10 V, 4 a 20 mA ou IO-Link sem verificar a compatibilidade elétrica no datasheet.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: automação industrial. A ficha não especifica uma máquina, processo ou material-alvo único.
Possibilidade de uso: monitoramento de distância em uma instalação industrial que necessite de sinal digital PNP, analógico ou IO-Link. Essa possibilidade deve ser validada considerando a faixa de 0,2 a 10 m e o alvo real.
Para dimensionar a medição, considerar que a faixa declarada usa como referência papel branco de 200 × 200 mm com 90% de remissão. A ficha não fornece, neste contexto, desempenho garantido para outros materiais ou condições de superfície.
A operação deve permanecer na faixa ambiente de −10 a 60 °C e a alimentação deve estar entre 18 e 30 V DC.

COMO ESCOLHER

Antes de comprar o Sensor óptico de distância ifm O1D105 com IO-Link, saída PNP e alcance de medição de 0,2 a 10 m, verifique estes pontos:

Escolha o O1D105 quando

A aplicação exigir medição óptica de distância na faixa especificada, com alimentação de 18 a 30 V DC, saída digital PNP e/ou sinal analógico configurável. A comunicação IO-Link está disponível na revisão 1.1.

Verifique outra opção ou a aplicação antes de selecionar quando

A distância necessária estiver fora de 0,2 a 10 m, o alvo diferir significativamente da referência de medição informada ou o controlador exigir outra tensão, tipo de saída, conexão ou protocolo. Confirme o comportamento para o alvo e as condições reais no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor óptico de distância	Classificação informada na ficha.
Modelo	O1D105	Referência do produto.
Marca	ifm / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha; não especifica uma tarefa de processo particular.
Formato do invólucro	Retangular	Característica construtiva.
Orientação da lente	Óptica lateral	Referência para posicionamento e montagem.

Faixa de medição
Alcance de medição	0,2 a 10 m	Valor informado para papel branco 200 × 200 mm com 90% de remissão.
Supressão de fundo	10 a 100 m	Valor transcrito da ficha; confirmar no datasheet a interpretação e as condições de aplicação antes de usar como critério de projeto.
Diâmetro máximo da mancha de luz	25 mm	Dimensão informada para a mancha de luz.
Condição da dimensão da mancha de luz	A 10 m	A dimensão informada da mancha de luz vale para essa distância.
Frequência de medição	1 a 33 Hz	Faixa declarada; a frequência aplicável depende da configuração e da aplicação.

Saídas e funções
Função de saída	Abertura/fechamento, programável	Função de chaveamento configurável.
Função elétrica	PNP	Tipo de saída de chaveamento indicado.
Quantidade de saídas digitais	2	Quantidade indicada na ficha.
Quantidade de saídas analógicas	1	Quantidade indicada na ficha.
Tensão da saída analógica	0 a 10 V, escala ajustável	Saída analógica indicada conforme IEC 61131-2.
Corrente da saída analógica	4 a 20 mA, escala ajustável	Saída analógica indicada conforme IEC 61131-2.
Carga máxima	250 Ω	Valor informado na ficha; observar o tipo de saída e as condições especificadas pelo fabricante.
Resistência de carga mínima	5000 Ω	Valor informado na ficha; confirmar a aplicação correspondente no datasheet.
Corrente máxima por saída	200 mA	Limite de carga de corrente declarado por saída.
Proteção contra curto-circuitos	Sim, por impulso	Proteção indicada para as saídas.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 150 mA	Limite informado na ficha.
Classe de proteção elétrica	III	Classe declarada pelo fabricante.

Interface e comunicação
Interface de comunicação	IO-Link	Interface de comunicação disponível.
Revisão IO-Link	1.1	Revisão especificada.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Perfil de comunicação	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil informado na ficha.
Tipo de transferência	COM2, 38,4 kBaud	Modo e taxa de transferência declarados.

Laser e óptica
Classe de proteção do laser	2	Classificação indicada pelo fabricante; observar as precauções do datasheet.
Comprimento de onda do laser	650 nm	Parâmetro óptico informado.
Potência do laser	≤ 4,0 mW	Limite informado na ficha.

Condições ambientais e confiabilidade
Grau de proteção	IP 67	Grau de proteção do invólucro declarado; observar os requisitos de instalação e vedação do fabricante.
Temperatura ambiente	−10 a 60 °C	Faixa de operação ambiente especificada.
MTTF	107 anos	Valor declarado na ficha; MTTF é uma referência estatística, não uma garantia de vida útil.
Vida útil típica	50.000 h	Valor típico indicado na ficha; não representa, por si só, garantia de funcionamento nesse período.
Norma EMC	EN 60947-5-2	Norma de compatibilidade eletromagnética listada.

Dados mecânicos e materiais
Dimensões	59 × 42 × 52 mm (comprimento × largura × altura)	Dimensões informadas na ficha; consultar o desenho dimensional para montagem.
Material do invólucro	Zinco moldado sob pressão	Material construtivo declarado.
Material do protetor frontal	Vidro	Material construtivo declarado.
Material da janela de LEDs	PC	Material construtivo declarado.
Peso	244,5 g	Peso indicado no conjunto de atributos do produto.

Conexão elétrica
Conexão elétrica	1 × M12	Tipo e quantidade de conexão elétrica.
Codificação e contatos	Codificação A; 5 contatos	Detalhes do conector informado na ficha.

Displays e operação
Display de distância	Exibição alfanumérica de 4 dígitos	Indica a leitura de distância conforme a descrição do produto.
Display em operação	LED verde	Indicador de operação informado.
Display de status de chaveamento	2 × LED amarelo	Indicadores de status informados.
Elementos de programação	Botões de programação	Descrição do produto informa botões para programação.

Referências comerciais e identificação
SKU / Part Number	O1D105	Código do produto.
GTIN	4021179228527	Identificador comercial informado.
NCM	8536.50.90	Classificação fiscal presente nos dados do anúncio; validar conforme a operação fiscal.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9; perfil Smart Sensor – SSP 0 Generic Profiled Sensor; transferência COM2, 38,4 kBaud.

• Saídas disponíveis: duas saídas digitais e uma saída analógica. A saída analógica pode ser configurada como 0 a 10 V ou 4 a 20 mA, com escala ajustável.

Conexões

Elétrica Conector M12, codificação A, 5 contatos. Alimentação de 18 a 30 V DC. Saída de chaveamento PNP; confirme o esquema de ligação e a atribuição dos contatos no datasheet antes de energizar.

Processo Não há conexão de processo especificada na ficha. O sensor tem invólucro retangular de 59 × 42 × 52 mm e orientação óptica lateral; a fixação mecânica deve ser definida conforme o desenho dimensional e a montagem da máquina.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou sistema com entrada IO-Link compatível com revisão 1.1 e SDCI IEC 61131-9	✓	A ficha informa IO-Link 1.1, padrão SDCI IEC 61131-9 e perfil SSP 0.
Entrada digital que aceite saída PNP e alimentação de 18 a 30 V DC	✓	O produto tem saída PNP e faixa de tensão de operação de 18 a 30 V DC; verificar corrente e configuração da saída na instalação.
Entrada analógica compatível com 0 a 10 V ou 4 a 20 mA	✓	A ficha lista os dois formatos analógicos, com escala ajustável. A interface de destino deve corresponder ao formato configurado.
Medição com distância fora da faixa de 0,2 a 10 m	✗	A distância necessária excede a faixa de medição especificada.
Instalação que exija conector diferente de M12 A-coded de 5 contatos sem adaptação validada	✗	A conexão elétrica especificada é 1 × M12, codificação A, com 5 contatos; a compatibilidade de uma adaptação não está informada.
Alvo cuja resposta de medição precise ser garantida sem considerar as condições de referência	✗	A faixa informada está vinculada à referência de papel branco 200 × 200 mm com 90% de remissão; o comportamento para outros alvos deve ser confirmado.

INSTALAÇÃO

Como instalar o Sensor óptico de distância ifm O1D105 com IO-Link, saída PNP e alcance de medição de 0,2 a 10 m

Confira no datasheet a faixa de medição, a alimentação, o tipo de saída e a configuração adequados ao sistema de controle.
Use o desenho dimensional para definir a posição e a fixação do invólucro retangular, respeitando a orientação óptica lateral.
Posicione o sensor e o alvo considerando a faixa declarada e a referência de medição especificada pelo fabricante.
Conecte o conector M12 de 5 contatos conforme o esquema de ligação oficial; não deduza a pinagem sem consultar o datasheet.
Alimente o sensor dentro da faixa de 18 a 30 V DC e configure a saída PNP, a saída analógica ou a comunicação IO-Link conforme a entrada do controlador.
Verifique a indicação de operação e o status de chaveamento; valide a leitura com o alvo e a distância reais antes de liberar o processo.

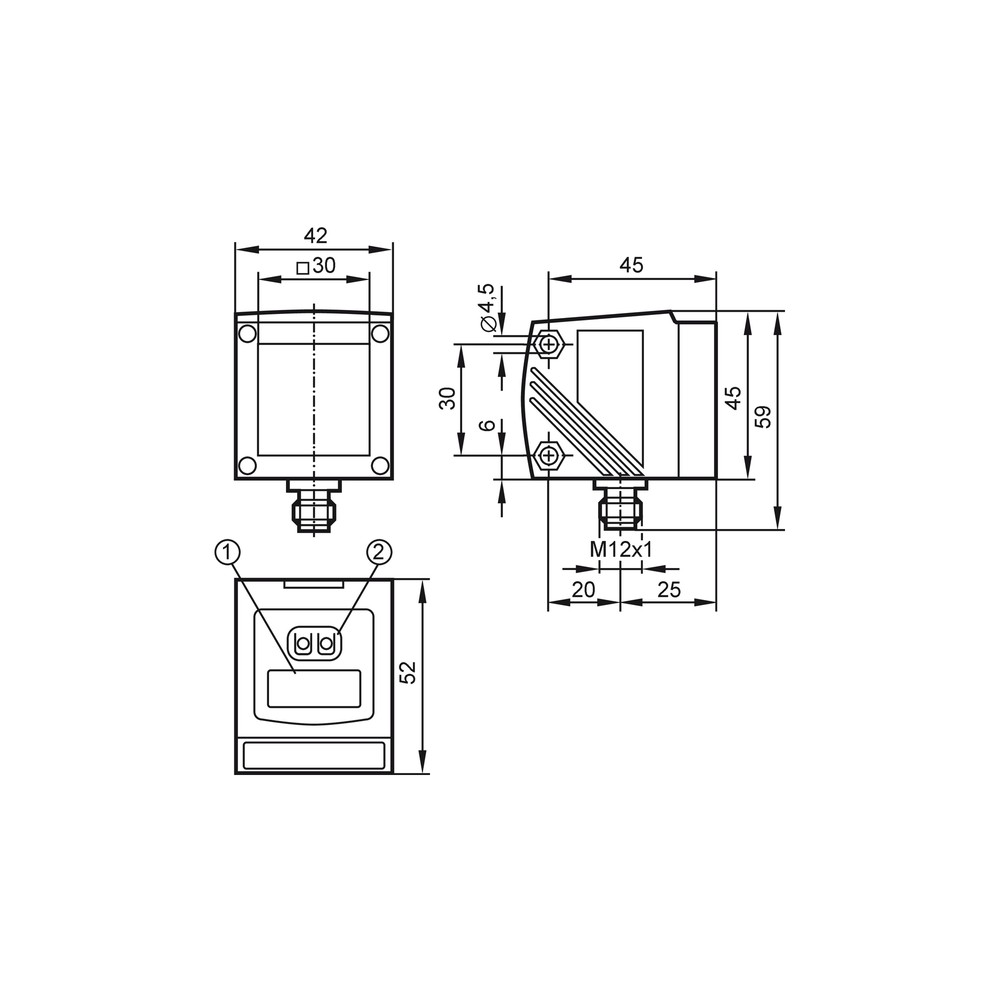

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta indicação de operação.	Alimentação ausente, tensão fora da faixa especificada ou ligação incorreta no conector.	Meça a alimentação no ponto de conexão e confira se está entre 18 e 30 V DC; revise a ligação M12 conforme o datasheet.
A saída digital não comuta como esperado.	Configuração de abertura/fechamento diferente da lógica esperada ou entrada do controlador incompatível com PNP.	Confira a programação do sensor e valide se a entrada do controlador aceita PNP; observe os LEDs de status de chaveamento.
A leitura de distância difere da esperada para o alvo instalado.	A faixa de referência é especificada para papel branco de 200 × 200 mm com 90% de remissão; o alvo real pode não corresponder a essa condição.	Compare o alvo real com a referência do datasheet, confira a distância e a orientação óptica e teste dentro da faixa especificada.
O controlador não recebe o valor analógico ou a comunicação IO-Link.	Formato analógico selecionado incompatível com a entrada, ligação incorreta ou parâmetros de comunicação não correspondentes.	Confirme se a saída configurada é 0 a 10 V ou 4 a 20 mA conforme a entrada; para IO-Link, verifique a compatibilidade com revisão 1.1 e as conexões indicadas no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados O1D105 – português (Datasheet) Desenho em escala do O1D105 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o O1D105 e para que tipo de sistema ele serve?

É um sensor óptico de distância da ifm para aplicações de automação industrial. Oferece saídas PNP e analógica, além de comunicação IO-Link.

Quais sinais e protocolos posso usar com ele?

O produto tem duas saídas digitais e uma saída analógica configurável para 0 a 10 V ou 4 a 20 mA, além de IO-Link 1.1. A entrada do controlador deve corresponder ao tipo de sinal configurado.

O que acompanha o sensor?

A ficha fornecida não informa acessórios ou itens incluídos na embalagem. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

Ele serve para medir qualquer alvo a até 10 metros?

A faixa de 0,2 a 10 m é especificada para papel branco de 200 × 200 mm com 90% de remissão. Não é possível afirmar com esses dados que a mesma faixa se aplica a qualquer material ou superfície.

Posso usar o O1D105 com uma alimentação de 12 V DC?

A ficha especifica operação entre 18 e 30 V DC, portanto 12 V DC fica fora da faixa indicada. Não alimente o produto fora dos limites informados.

O sensor funciona com entrada de chaveamento NPN?

A saída de chaveamento indicada é PNP. A ficha não declara saída NPN; verifique a compatibilidade com o controlador antes da seleção.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Confira primeiro a alimentação, a configuração de abertura/fechamento e se a entrada do controlador aceita PNP. Observe também os LEDs de status de chaveamento.

A leitura está incorreta com meu material; o sensor pode estar com defeito?

A diferença pode estar relacionada ao alvo, pois a faixa de referência usa papel branco de 200 × 200 mm com 90% de remissão. Compare a condição real com o datasheet e teste a leitura antes de concluir que há falha.

É melhor escolher este sensor ou um modelo sem IO-Link?

Escolha o O1D105 se a aplicação exigir IO-Link 1.1, além das saídas digitais ou analógica disponíveis. Para comparar com outro modelo, verifique alcance, sinal, conexão e requisitos do controlador; a ficha não identifica um modelo alternativo específico.

Como faço a ligação e a configuração inicial?

Use o esquema elétrico do datasheet para ligar o conector M12 de 5 contatos e configure o tipo de saída conforme o controlador. Depois, valide a leitura com o alvo e a distância reais.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto para sensores e atuadores; neste produto, a revisão indicada é 1.1. (Ref.: Revisão IO-Link 1.1; IEC 61131-9)

PNP

Tipo de saída de chaveamento indicado para as saídas digitais do sensor. (Ref.: Função elétrica PNP)

Remissão

Proporção da luz incidente refletida por uma superfície; a condição de referência declarada para o alcance usa 90% de remissão. (Ref.: papel branco 200 × 200 mm, 90% de remissão)

COM2

Modo de transferência IO-Link informado para o produto, com taxa de 38,4 kBaud. (Ref.: Tipo de transferência COM2, 38,4 kBaud)

IP 67

Grau de proteção do invólucro declarado pelo fabricante; as condições de montagem e vedação devem seguir o datasheet. (Ref.: Proteção IP 67)
