Sensor Óptico de Distância IFM O1D105

Pré-visualizar: O1D105 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-10m PNP IP67

O1D105 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-10m PNP IP67

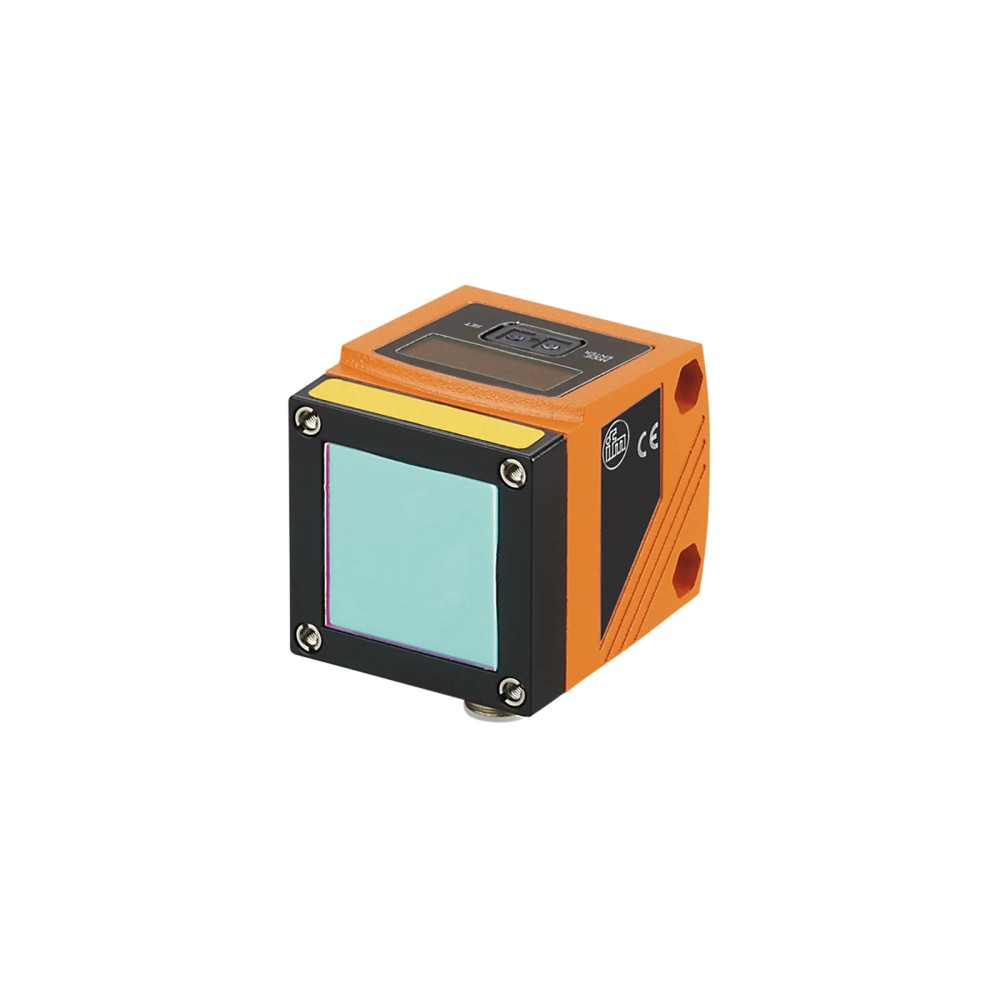

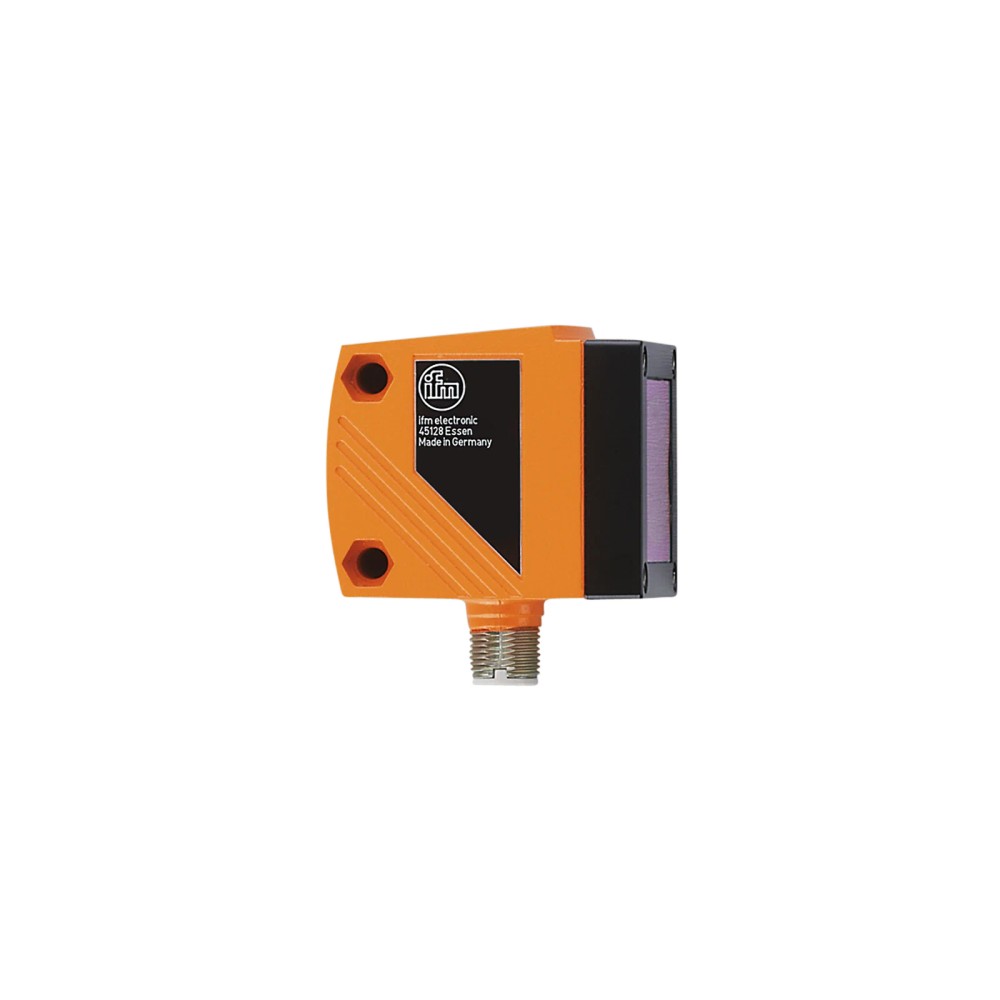

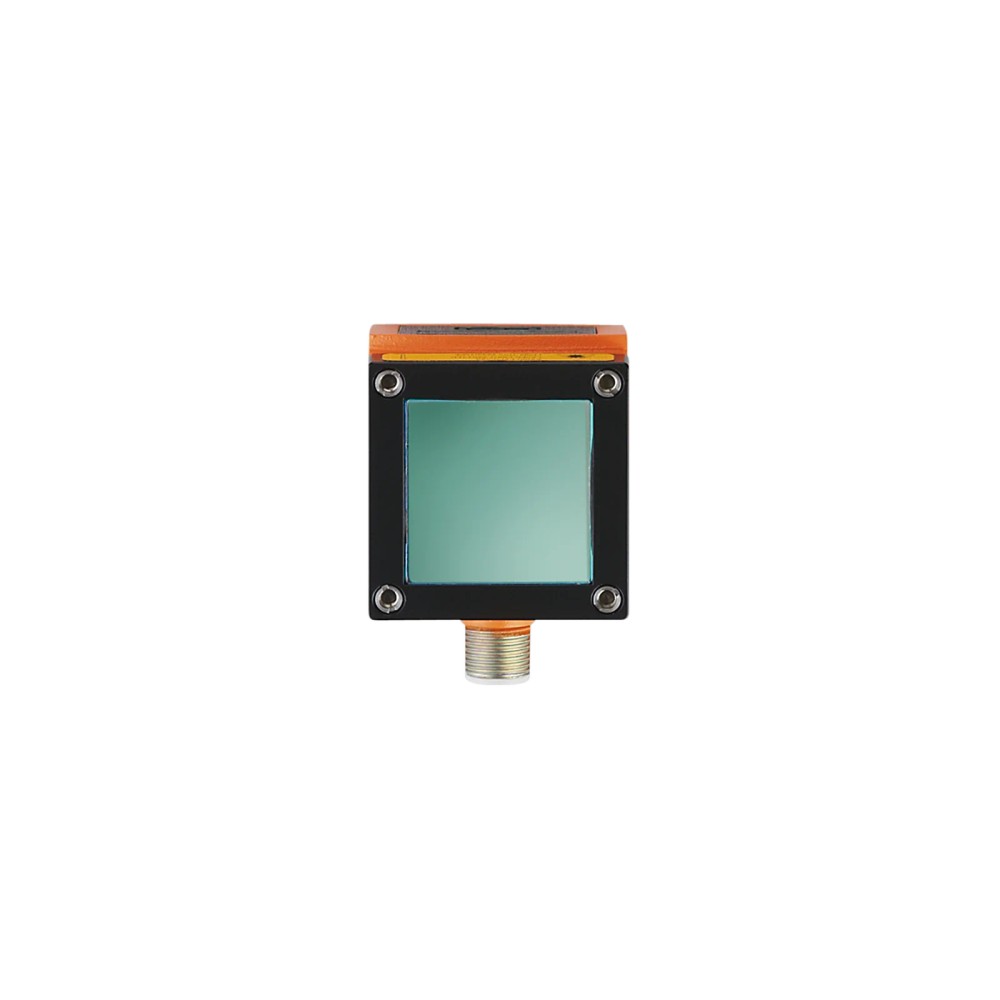

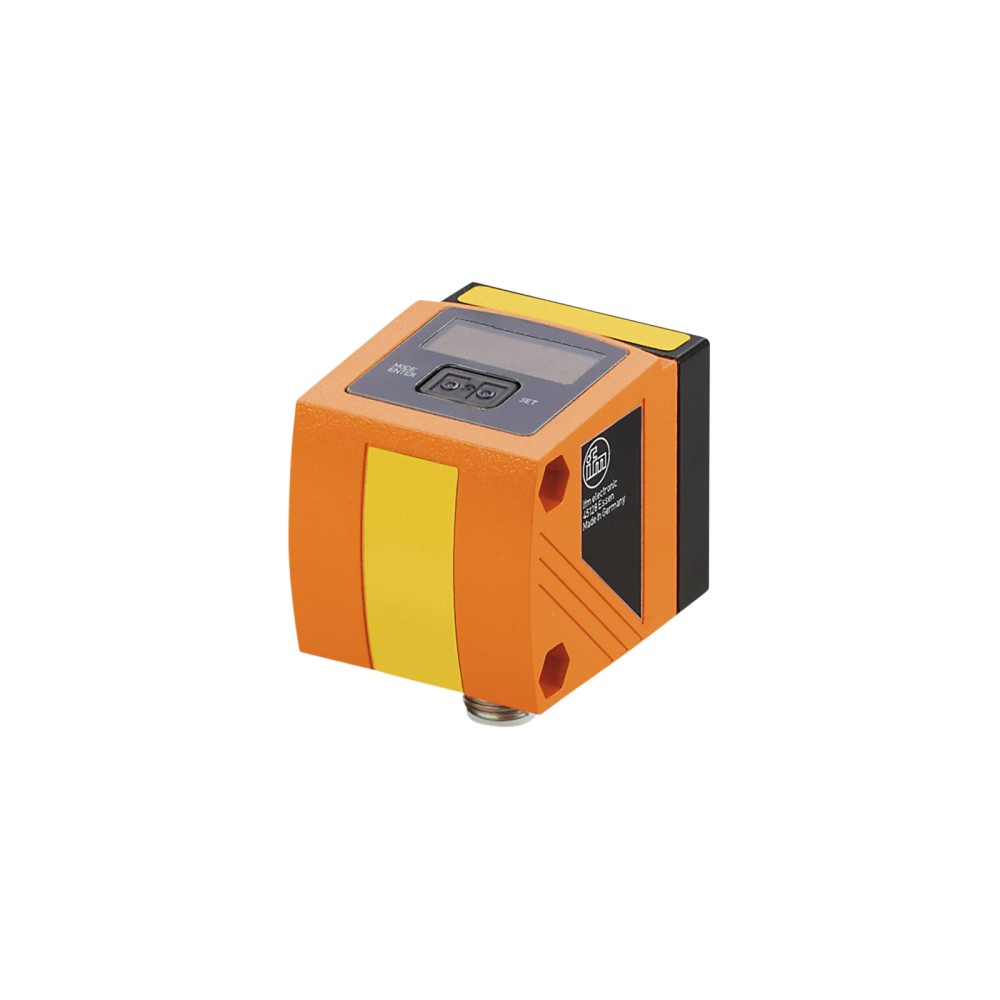

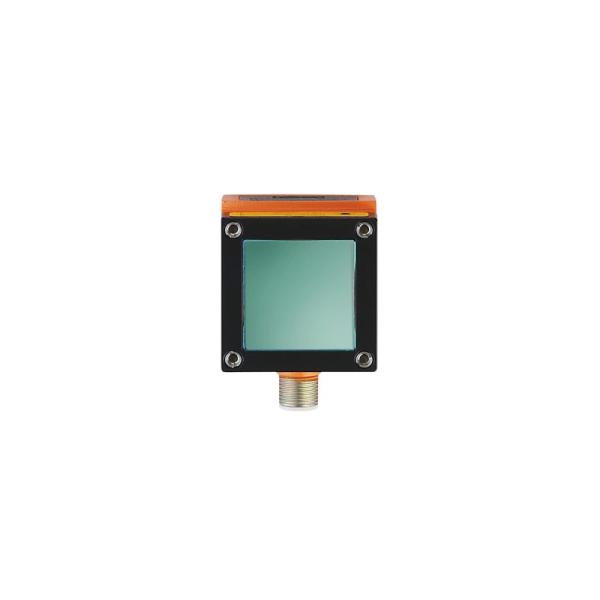

Imagem meramente ilustrativa

R$ 4.380,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D105
EAN: 4021179228527
NCM do produto: 85365090

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "O1D105 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-10m PNP IP67"

Destaques do Produto

Alcance de medição

0,2 a 10 m, conforme a condição de referência informada

Tipo de saída

Analógica e PNP

Comunicação

IO-Link 1.1

Conexão elétrica

M12, codificação A, 5 contatos

Alimentação

18 a 30 V DC

Proteção do invólucro

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o O1D105 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-10m PNP IP67

O IFM O1D105 é um sensor óptico de distância para medição em aplicações industriais. Opera na faixa de 0,2 a 10 m, com saída analógica e duas saídas digitais PNP, além de comunicação IO-Link 1.1. Possui conexão elétrica M12 de 5 contatos e grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	O1D105
Tipo	Sensor óptico de distância
Alcance de medição	0,2 a 10 m; referência: papel branco 200 × 200 mm, 90% de remissão
Saídas	1 analógica e 2 digitais PNP
Interface de comunicação	IO-Link 1.1
Conexão elétrica	1 × M12, codificação A, 5 contatos
Tensão de operação	18 a 30 V DC
Grau de proteção	IP67
Temperatura ambiente	-10 a 60 °C
Dimensões e peso	59 × 42 × 52 mm; 244,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de medição óptica de distância dentro da faixa declarada de 0,2 a 10 m, observando a condição de referência de papel branco 200 × 200 mm com 90% de remissão.
Sistemas de automação que aceitem alimentação de 18 a 30 V DC, saídas PNP e/ou sinal analógico compatível com a entrada do controlador.
Instalações que utilizem IO-Link 1.1 e conexão elétrica M12 A-coded de 5 contatos.

⚠ Considere outro se precisa de:

Não selecionar para distâncias abaixo de 0,2 m ou acima de 10 m como alcance de medição especificado.
Não conectar diretamente a entradas que não sejam compatíveis com o tipo de saída utilizado; validar a interface elétrica do controlador e a configuração da saída.
Não presumir medição nas mesmas condições para superfícies diferentes da condição de referência; a ficha informa o alcance com papel branco 200 × 200 mm e 90% de remissão.

APLICAÇÕES E USO

Aplicação declarada: automação industrial com medição óptica de distância. A ficha especifica faixa de 0,2 a 10 m para papel branco de 200 × 200 mm com 90% de remissão.
Possibilidade de uso em sistemas de controle que recebam sinal analógico de 0–10 V ou 4–20 mA, ou sinal digital PNP; a adequação depende da configuração do sensor e das entradas disponíveis no controlador.
Possibilidade de integração em arquitetura IO-Link 1.1, utilizando perfil Smart Sensor SSP 0 Generic Profiled Sensor e transferência COM2 a 38,4 kBaud.
A ficha não detalha desempenho para outros materiais, cores ou condições de superfície. Valide a aplicação real no datasheet do fabricante antes de definir a distância de instalação.

COMO ESCOLHER

Antes de comprar o O1D105 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-10m PNP IP67, verifique estes pontos:

Escolha o O1D105 quando

A aplicação exigir medição óptica de distância de 0,2 a 10 m, saída analógica e/ou duas saídas digitais PNP e comunicação IO-Link 1.1, com alimentação de 18 a 30 V DC.

Avalie outra configuração quando

O processo exigir alcance fora de 0,2 a 10 m, alimentação fora de 18 a 30 V DC ou interface de saída diferente das opções analógica e PNP. Confirme também o desempenho para a superfície e as condições reais de instalação no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	O1D105	Identificação do sensor no anúncio e na ficha do fabricante.
GTIN	4021179228527	Identificador comercial do produto.
Tipo de produto	Sensor óptico de distância	Categoria funcional informada na ficha.
Aplicação declarada	Aplicações industriais / automação industrial	Descrição de aplicação fornecida nos dados do produto.
Função de saída	Abertura / fechamento, programável	Função das saídas digitais conforme configuração.

Faixa de medição
Alcance de medição	0,2 a 10 m	Especificado para papel branco 200 × 200 mm com 90% de remissão.
Supressão de fundo	10 a 100 m	Valor informado na ficha; consulte o datasheet para interpretação e condições de aplicação.
Diâmetro máximo da mancha de luz	25 mm	Dimensão da mancha de luz válida a 10 m.
Orientação da lente	Óptica lateral	Orientação óptica indicada na ficha.

Dados elétricos
Tensão de operação	18 a 30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 150 mA	Limite informado para o consumo do sensor.
Classe de proteção elétrica	III	Classificação declarada na ficha.
Proteção contra sobrecarga	Sim	Proteção elétrica declarada.
Proteção contra curto-circuitos	Sim, por impulso	Versão de proteção indicada na ficha.
Proteção contra inversão de polaridade	Sim	Proteção elétrica declarada.
Norma EMC	EN 60947-5-2	Norma de referência EMC informada.

Entradas/saídas
Quantidade de saídas digitais	2	Número de saídas digitais informado.
Tipo de saída digital	PNP	Tipo elétrico indicado no anúncio e nos atributos.
Quantidade de saídas analógicas	1	Número de saídas analógicas informado.
Carga de corrente máxima por saída	200 mA	Limite de corrente indicado para cada saída.
Saída analógica de tensão	0 a 10 V	Escala ajustável conforme IEC 61131-2.
Saída analógica de corrente	4 a 20 mA	Escala ajustável conforme IEC 61131-2.
Carga máxima da saída analógica	250 Ω	Valor indicado na ficha do produto.
Resistência mínima de carga	5000 Ω	Valor informado na ficha; consultar o datasheet para relacionar à configuração da saída.

Interfaces e conexão elétrica
Interface de comunicação	IO-Link	Interface de comunicação especificada.
Revisão IO-Link	1.1	Revisão declarada.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa e tipo de transferência IO-Link informados.
Perfil	Smart Sensor - SSP 0 Generic Profiled Sensor	Perfil de comunicação indicado.
Padrão SDCI	IEC 61131-9	Padrão declarado para a interface.
Conexão elétrica	1 × M12, codificação A, 5 contatos	Conector elétrico descrito na ficha; confirmar pinagem no documento do fabricante.

Condições ambientais e proteção
Temperatura ambiente	-10 a 60 °C	Faixa de temperatura de operação informada.
Grau de proteção	IP67	Grau de proteção declarado para o invólucro; instalar conforme condições e instruções do fabricante.
Classe de proteção do laser	2	Classificação de segurança do laser indicada na ficha.
Comprimento de onda do laser	650 nm	Comprimento de onda informado.
Potência do laser	≤ 4,0 mW	Limite informado na ficha.

Desempenho e vida útil
Frequência de medição	1 a 33 Hz	Faixa de frequência declarada.
Vida útil típica	50.000 h	Vida útil típica indicada na ficha.
MTTF	107 anos	Valor de MTTF informado nos atributos do produto; não representa garantia de vida individual.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato declarado.
Dimensões	59 × 42 × 52 mm	Comprimento × largura × altura conforme ficha.
Material do invólucro	Zinco moldado sob pressão	Material declarado para o corpo.
Material do protetor frontal	Vidro	Material declarado para o protetor frontal.
Material da janela de LEDs	PC	Material indicado nos dados do produto.
Orifícios de montagem	Dois orifícios passantes	Característica mecânica informada.
Peso	244,5 g	Peso informado no dataset do produto.

Displays e elementos de operação
Display do valor de distância	Exibição alfanumérica, 4 dígitos	Indicação local do valor de distância.
Display em operação	LED verde	Indicador informado na ficha.
Display de status de chaveamento	2 × LED amarelo	Indicadores de status das saídas digitais.
Elementos de programação	Botões de programação	Descrição do produto informa botões para configuração.

COMPATIBILIDADE

Comunicação

• IO-Link 1.1; tipo de transferência COM2 (38,4 kBaud); perfil Smart Sensor - SSP 0 Generic Profiled Sensor; padrão SDCI IEC 61131-9.

• Saídas analógicas configuráveis: 0 a 10 V ou 4 a 20 mA, conforme escala ajustável IEC 61131-2.

• Duas saídas digitais PNP; função de abertura/fechamento programável.

Conexões

Elétrica Conexão elétrica 1 × M12, codificação A, 5 contatos. Alimentação de 18 a 30 V DC. Consumo inferior a 150 mA. A compatibilidade elétrica com o controlador depende do tipo de entrada, da carga e da configuração selecionada; carga máxima por saída digital de 200 mA e carga máxima indicada para a saída analógica de 250 Ω.

Processo Não há conexão de processo especificada; o produto é um sensor óptico de distância. A montagem mecânica é feita pelo invólucro retangular com dois orifícios passantes. Dimensões do corpo: 59 × 42 × 52 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador com IO-Link 1.1 e conexão elétrica M12 A-coded de 5 contatos	✓	A ficha informa IO-Link 1.1 e conexão elétrica 1 × M12, codificação A, com 5 contatos. Verifique a compatibilidade de pinagem do conjunto.
Entrada analógica compatível com 0–10 V ou 4–20 mA	✓	O sensor oferece as duas formas de saída analógica com escala ajustável; confirme a configuração escolhida e os limites elétricos da entrada.
Entrada digital que aceite PNP, respeitando limite de 200 mA por saída	✓	O produto tem duas saídas digitais PNP e carga máxima de corrente de 200 mA por saída.
Medição dentro de 0,2 a 10 m nas condições de referência declaradas	✓	A faixa indicada é 0,2 a 10 m para papel branco de 200 × 200 mm com 90% de remissão.
Medição requerida fora da faixa de 0,2 a 10 m	✗	A necessidade está fora do alcance de medição informado para o produto.
Alimentação diferente de 18 a 30 V DC	✗	A tensão de operação especificada é de 18 a 30 V DC.

INSTALAÇÃO

Como instalar o O1D105 IFM - Sensor Óptico de Distância IFM Automação Industrial IO-Link 0,2-10m PNP IP67

Confirme que a alimentação disponível está dentro da faixa de 18 a 30 V DC e que o controlador aceita as saídas escolhidas.
Verifique a conexão M12 A-coded de 5 contatos e a pinagem no datasheet oficial antes de energizar.
Fixe o invólucro pelos dois orifícios passantes, respeitando as dimensões e o desenho dimensional do fabricante.
Oriente a óptica lateral para a área de medição e posicione o alvo dentro da faixa declarada, considerando a condição de referência do alcance.
Configure as saídas analógicas ou digitais e, se aplicável, a comunicação IO-Link conforme o manual do fabricante.
Após a montagem, confira a indicação local e o estado das saídas durante a operação; valide a medição com o alvo e as condições reais do processo.

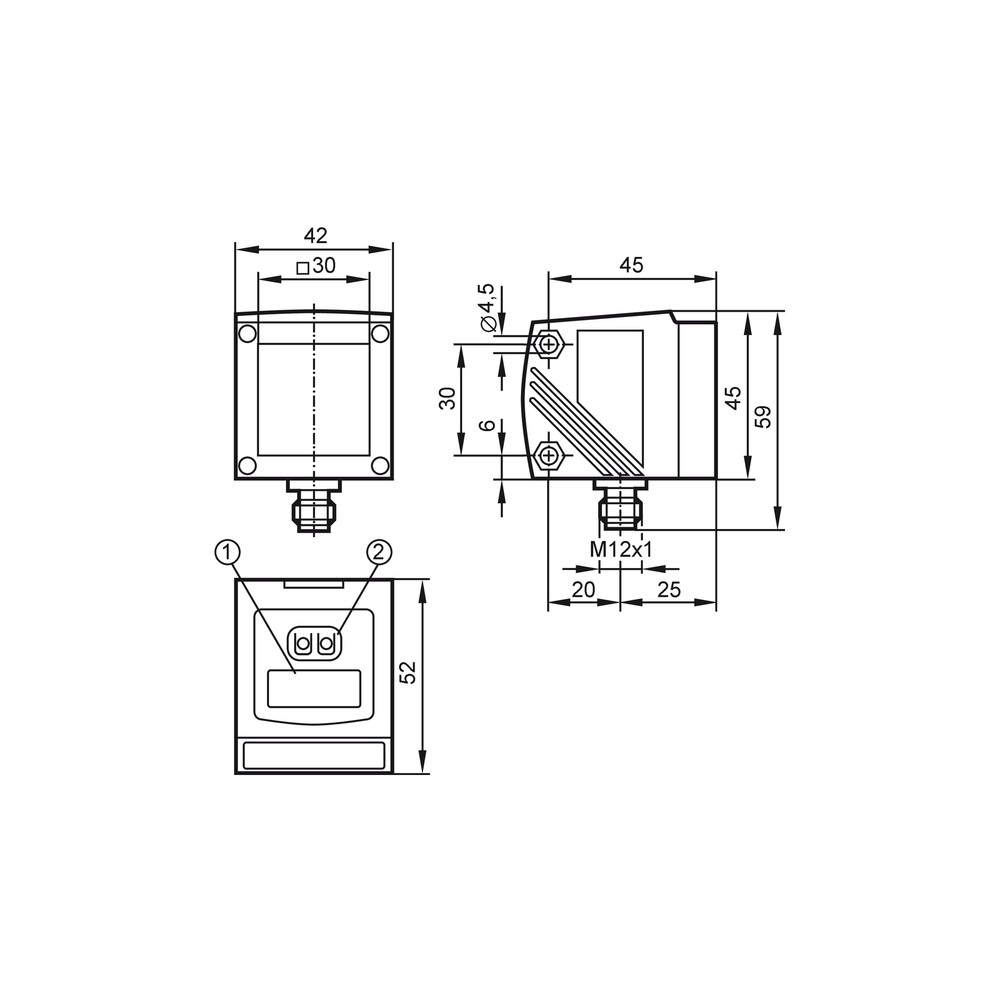

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não liga ou não apresenta indicação.	Alimentação fora da faixa especificada, conexão M12 incorreta ou polaridade incompatível.	Meça a tensão no conector e confirme 18 a 30 V DC; confira a codificação, os contatos e a pinagem no datasheet.
O controlador não reconhece o valor analógico.	Entrada do controlador incompatível com a saída configurada, escala diferente ou ligação inadequada.	Verifique se a saída está configurada para 0–10 V ou 4–20 mA e se a entrada do controlador corresponde ao sinal selecionado; confira também a carga aplicável.
A entrada digital não muda de estado quando o alvo se desloca.	Saída PNP não compatível com a entrada utilizada, lógica de abertura/fechamento configurada de forma diferente ou alvo fora das condições de medição.	Confirme que a entrada aceita PNP, verifique a programação da função de saída e observe os LEDs de status de chaveamento.
A distância indicada não corresponde à condição do processo.	Alvo, remissão ou distância diferem da condição de referência usada para especificar o alcance.	Compare a montagem com a referência de papel branco 200 × 200 mm e 90% de remissão; consulte o datasheet para avaliar a superfície real.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O1D105, português (Datasheet) Desenho dimensional do produto (Desenho Dimensional) Página oficial IFM do O1D105; consulte os documentos técnicos disponíveis (Manual)

PERGUNTAS FREQUENTES

O que é o IFM O1D105 e para quem ele serve?

É um sensor óptico de distância para aplicações industriais de automação. Pode ser usado em sistemas que aceitem suas saídas analógica ou PNP e, quando aplicável, comunicação IO-Link.

O O1D105 é compatível com IO-Link e quais saídas oferece?

Sim, a ficha informa IO-Link 1.1, uma saída analógica e duas saídas digitais PNP. A saída analógica pode ser configurada como 0–10 V ou 4–20 mA.

O produto acompanha cabo ou acessórios?

A ficha fornecida não relaciona acessórios inclusos. Ela especifica uma conexão elétrica M12 no sensor, mas não informa que um cabo esteja incluído.

Posso usar o sensor para medir abaixo de 0,2 m ou acima de 10 m?

A faixa de medição especificada é de 0,2 a 10 m. A ficha não declara medição fora desses limites.

Ele funciona com alimentação de 24 V AC ou com tensão DC fora da faixa?

A ficha especifica operação de 18 a 30 V DC. Não há compatibilidade com alimentação AC indicada.

O sensor está ligado, mas a distância ou o estado de saída parece incorreto; o que verificar?

Confira primeiro a distância de montagem, a superfície do alvo e a configuração da saída. O alcance declarado usa como referência papel branco de 200 × 200 mm com 90% de remissão.

A saída analógica não é reconhecida pelo CLP; preciso trocar o sensor?

Antes de substituir, confirme se a saída foi configurada para 0–10 V ou 4–20 mA e se a entrada do CLP aceita o mesmo tipo de sinal. Verifique também a ligação e a carga indicada para a saída.

Quando escolher o O1D105 em vez de um sensor sem IO-Link?

Escolha-o quando a aplicação precisar de IO-Link 1.1 ou de suas saídas analógica e PNP, dentro das condições elétricas especificadas. Se o controlador não aceitar essas interfaces, compare com um modelo cuja comunicação e saídas correspondam ao sistema.

Como decidir entre comprar o sensor e comprar também o cabo M12?

A ficha do produto não informa cabo incluso, apenas a conexão M12 A-coded de 5 contatos. Confirme o conteúdo fornecido e selecione separadamente um cabo com conexão e pinagem compatíveis, se necessário.

Que cuidados devo tomar na instalação e no alinhamento?

Fixe o sensor pelos orifícios passantes e direcione a óptica lateral para a área de medição. Confirme a faixa e as condições do alvo no datasheet e valide a pinagem M12 antes de energizar.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação ponto a ponto indicada para parametrização e troca de dados entre o sensor e um dispositivo mestre. (Ref.: IO-Link 1.1; IEC 61131-9)

PNP

Tipo de saída digital especificado para as duas saídas de chaveamento do sensor. (Ref.: tipo de saída PNP)

Remissão

Proporção de luz refletida pela superfície do alvo; a ficha usa uma condição de 90% para declarar o alcance de medição. (Ref.: papel branco 200 × 200 mm, 90% de remissão)

COM2

Tipo de transferência IO-Link associado à taxa de comunicação declarada para o sensor. (Ref.: COM2, 38,4 kBaud)

IP67

Grau de proteção do invólucro indicado pelo fabricante; a classificação não substitui a instalação conforme as instruções aplicáveis. (Ref.: grau de proteção IP67)
