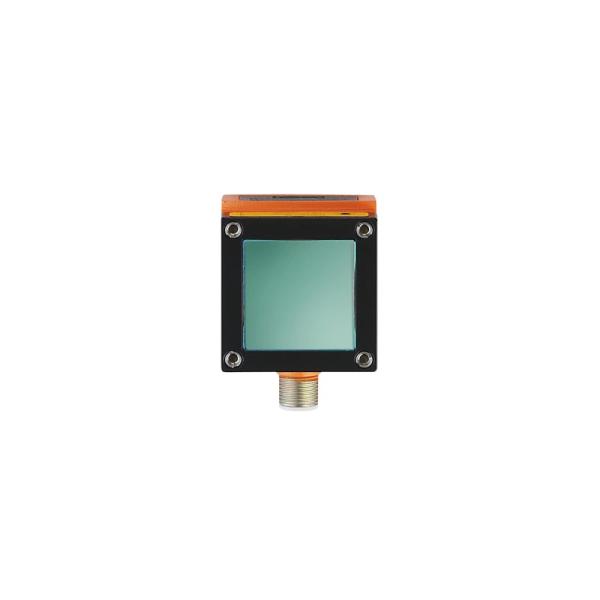

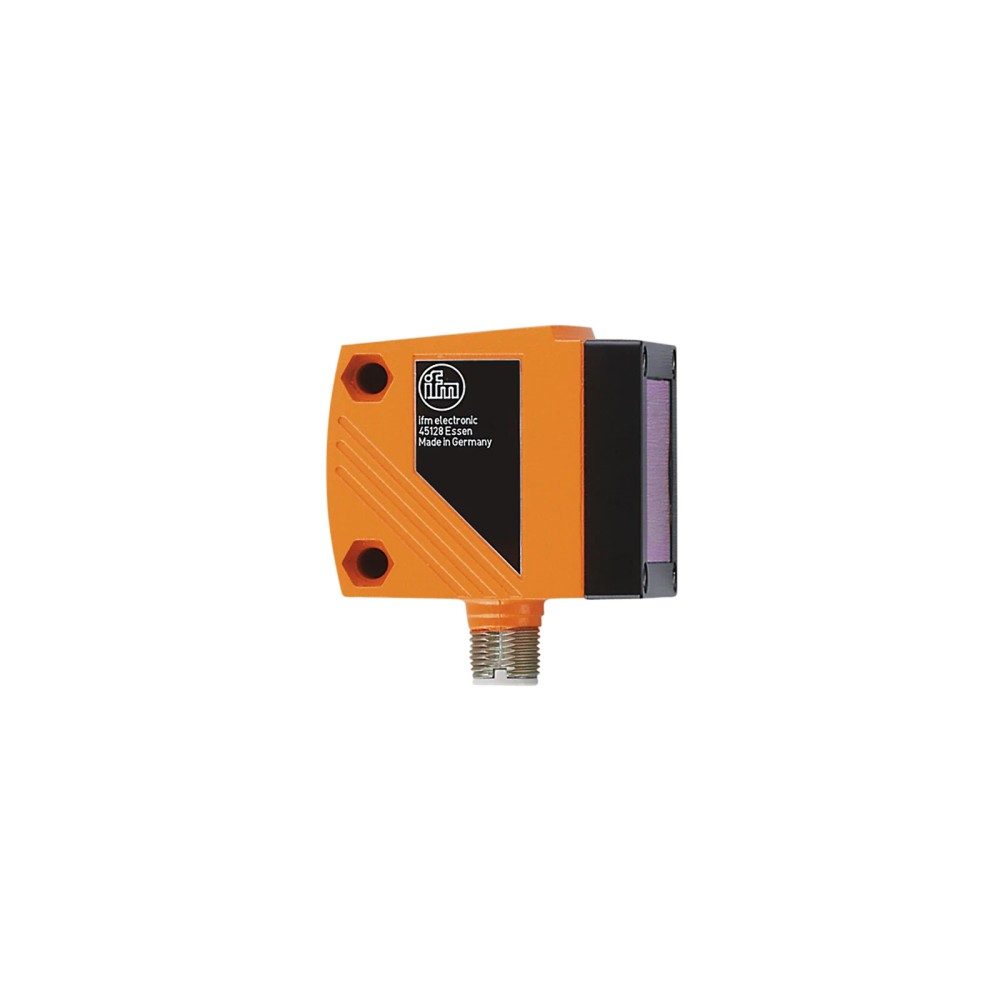

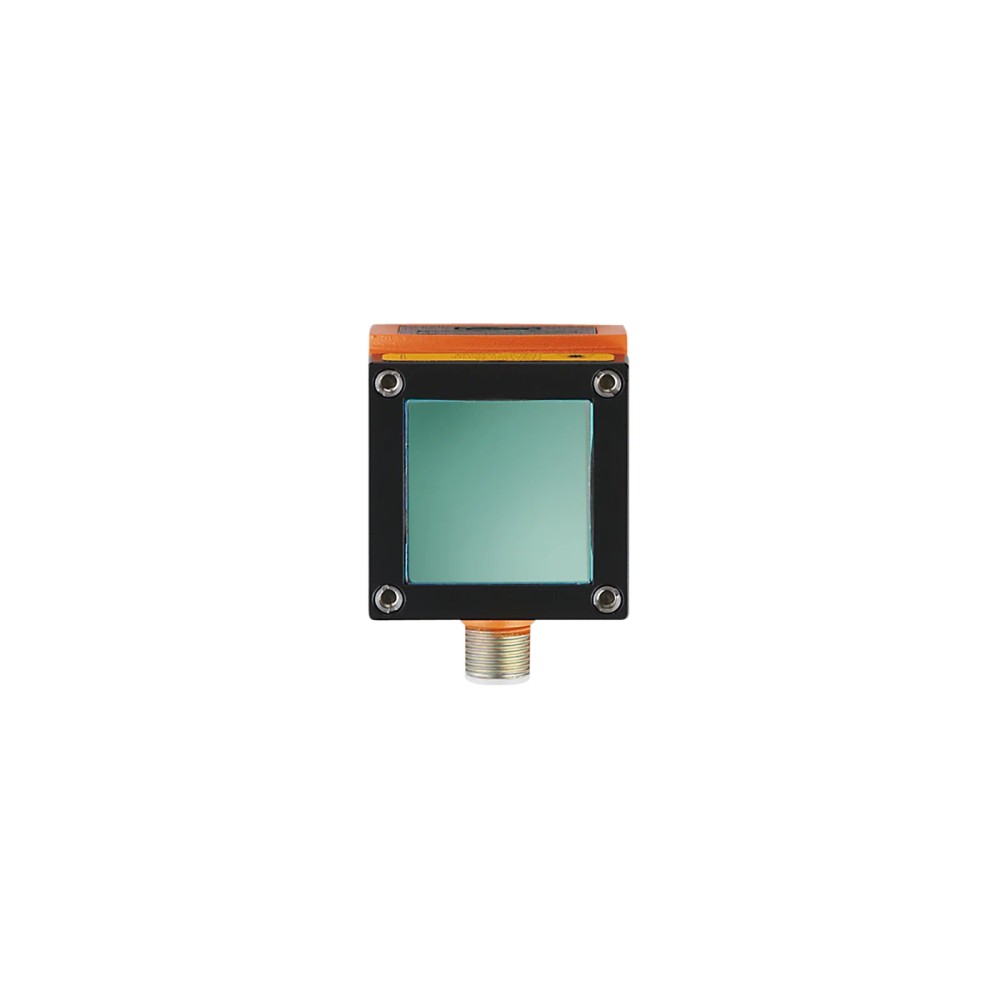

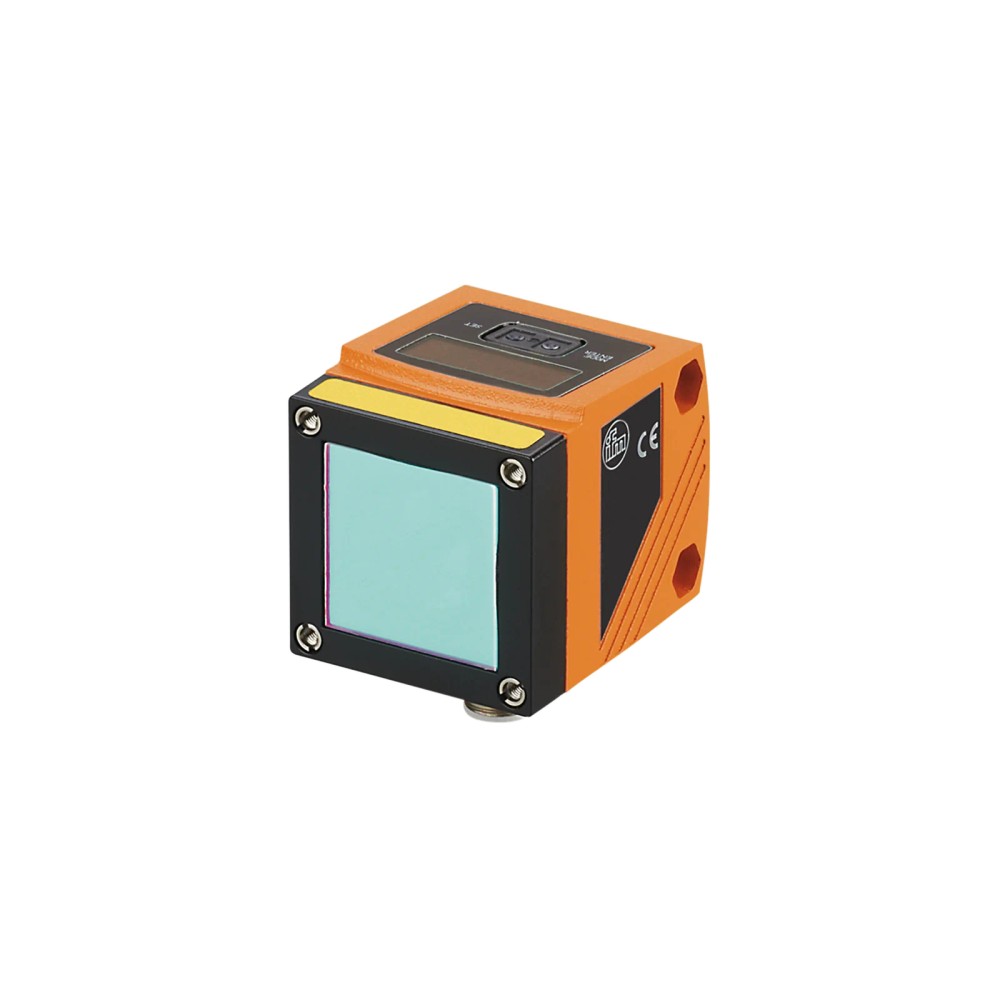

Sobre o Sensor óptico de distância ifm O1D102, IO-Link, PNP, 0,2–3,5 m, IP67

O ifm O1D102 é um sensor óptico de distância para aplicações industriais de medição e detecção de objetos. Mede distâncias de 0,2 a 3,5 m e oferece interface IO-Link, duas saídas digitais PNP e uma saída analógica. Possui conexão elétrica M12 de 5 contatos, proteção IP67 e saída de abertura/fechamento programável.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor óptico de distância
Alcance de medição	0,2…3,5 m
Saída de chaveamento	PNP; abertura/fechamento programável
Saída analógica	0…10 V ou 4…20 mA
Interface de comunicação	IO-Link, COM2, 38,4 kBaud, v1.1
Conexão elétrica	1 x M12, codificação A, 5 contatos
Tensão de operação	18…30 V DC
Grau de proteção	IP67
Dimensões	59 x 42 x 52 mm
Temperatura ambiente	-10…60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de medição ou detecção de distância dentro da faixa de 0,2…3,5 m.
Sistemas que aceitem saídas PNP e/ou sinal analógico de 0…10 V ou 4…20 mA.
Instalações que utilizem IO-Link v1.1, COM2, ou entrada elétrica M12 A-coded de 5 contatos.
Ambientes cuja temperatura de operação esteja entre -10 e 60 °C e que exijam grau de proteção IP67.

⚠ Considere outro se precisa de:

Não selecionar quando a distância necessária estiver fora do alcance de medição especificado.
Não conectar a uma alimentação fora de 18…30 V DC.
Não presumir compatibilidade com entradas NPN: a ficha informa saída PNP.
Não tratar IP67 como autorização para uso em qualquer condição de imersão ou exposição química; esses parâmetros não estão especificados na ficha.

APLICAÇÕES E USO

Aplicação explicitamente indicada: automação e aplicações industriais. Para medição de objetos entre 0,2 e 3,5 m, confira as condições de superfície descritas na ficha, que especifica o alcance para superfícies pretas brilhantes.
Possibilidade de integração: leitura por entrada analógica de 0…10 V ou 4…20 mA, desde que o equipamento receptor aceite o sinal selecionado e as condições elétricas da saída.
Possibilidade de integração: comunicação com mestre IO-Link compatível com v1.1 e COM2. Confirme a configuração e os parâmetros necessários no datasheet do fabricante.
A operação é especificada para temperatura ambiente de -10…60 °C. A ficha não fornece dados suficientes para afirmar compatibilidade com alvos, ambientes ou exposições além das condições declaradas.

COMO ESCOLHER

Antes de comprar o Sensor óptico de distância ifm O1D102, IO-Link, PNP, 0,2–3,5 m, IP67, verifique estes pontos:

Escolha o O1D102 quando

A aplicação exigir medição óptica entre 0,2 e 3,5 m, alimentação de 18…30 V DC e integração por saída PNP, sinal analógico ou IO-Link conforme a configuração do sistema.

Avalie outra opção quando

A aplicação exigir alcance fora da faixa especificada, saída NPN, alimentação diferente de 18…30 V DC ou condições ambientais fora de -10…60 °C. Confirme no datasheet se o tipo de alvo e a instalação atendem aos requisitos da aplicação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	O1D102	Identificação do produto.
Tipo de produto	Sensor óptico de distância	Categoria funcional informada pelo fabricante.
Aplicação informada	Aplicações industriais / automação industrial	Aplicação descrita nos dados do produto.

Faixa de medição e óptica
Alcance de medição	0,2…3,5 m; especificado para superfícies pretas brilhantes	Faixa informada na ficha; condição de superfície explicitada no dado de alcance.
Supressão de fundo	0…4 m	Faixa indicada nos dados técnicos.
Comprimento de onda do laser	650 nm	Comprimento de onda informado.
Classe de proteção do laser	2	Classificação declarada para o laser.
Diâmetro máximo da mancha de luz	10 mm	Valor máximo informado; dimensões da mancha referem-se a 3,5 m.
Orientação da lente	Óptica lateral	Orientação óptica indicada na ficha.

Dados elétricos
Tensão de operação	18…30 V DC	Faixa de alimentação especificada.
Consumo de corrente	< 150 mA	Limite informado para consumo.
Classe de proteção elétrica	III	Classe declarada nos dados do produto.
Proteção contra sobrecarga	Sim	Recurso de proteção informado.
Proteção contra inversão de polaridade	Sim	Recurso de proteção informado.
Compatibilidade eletromagnética	EN 60947-5-2	Norma de referência indicada na ficha.

Saídas e sinais
Função elétrica	PNP	Tipo de saída de chaveamento informado.
Quantidade de saídas digitais	2	Número declarado de saídas digitais.
Quantidade de saídas analógicas	1	Número declarado de saídas analógicas.
Função da saída	Abertura / fechamento programável	Função de saída indicada nos dados do anúncio.
Tensão da saída analógica	0…10 V (IEC 61131-2)	Faixa e referência indicadas.
Corrente da saída analógica	4…20 mA (IEC 61131-2)	Faixa e referência indicadas.
Carga de corrente máxima por saída	200 mA	Limite declarado por saída.
Carga máxima	250 Ω	Valor informado na ficha, sem detalhamento adicional de condição.
Resistência mínima de carga	5000 Ω	Valor informado para a saída.
Proteção contra curto-circuitos	Sim, por impulso	Tipo de proteção especificado.

Comunicação
Interface	IO-Link	Interface de comunicação disponível.
Especificação IO-Link	COM2, 38,4 kBaud, v1.1, SDCI IEC 61131-9	Versão, velocidade e referência informadas.

Tempos e frequência
Frequência de medição	1…50 Hz; predefinido: 5 Hz	Faixa e configuração predefinida informadas.

Condições ambientais
Temperatura ambiente	-10…60 °C	Faixa de operação especificada.
Grau de proteção	IP67	Grau de proteção declarado para o invólucro.
Vida útil típica	50.000 h	Vida útil típica indicada nos dados do produto.

Dados mecânicos e conexão
Formato do invólucro	Retangular	Formato declarado.
Material do invólucro	Zinco moldado sob pressão	Material especificado para o invólucro.
Materiais adicionais	Protetor frontal: vidro; janela dos LEDs: PC	Materiais declarados para componentes externos.
Dimensões	59 x 42 x 52 mm	Dimensões informadas para o produto.
Peso	241,7 g	Peso informado nos dados do produto.
Conexão elétrica	1 x M12, codificação A, 5 contatos	Tipo e configuração da conexão elétrica.

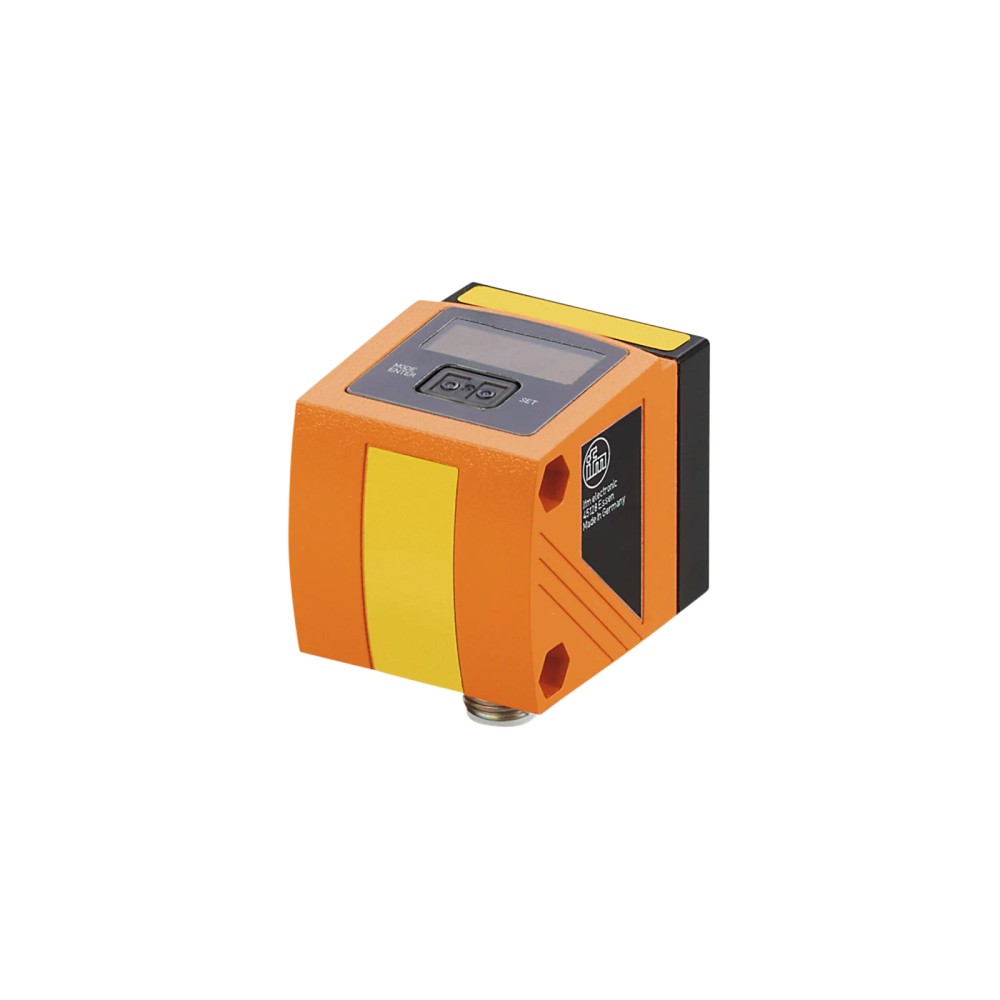

Displays e elementos de operação
Indicadores	2 LEDs amarelos para status de chaveamento; LED verde para operação	Indicação visual informada na ficha.
Display	Exibição alfanumérica de 4 dígitos	Indica valor de distância e programação, conforme os dados do produto.

COMPATIBILIDADE

Comunicação

• IO-Link v1.1, COM2, 38,4 kBaud, SDCI conforme IEC 61131-9.

• Saídas de chaveamento PNP e saída analógica configurável como 0…10 V ou 4…20 mA, conforme a ficha do produto.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 5 contatos. Alimentação de 18…30 V DC. Saídas: duas digitais PNP e uma analógica. Verifique a atribuição dos pinos no datasheet antes da ligação; a ficha fornecida não detalha a pinagem.

Processo Não há conexão de processo especificada. O produto é um sensor óptico retangular; a conexão indicada é elétrica M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
CLP ou sistema de controle com entrada digital compatível com saída PNP	✓	A ficha especifica função elétrica PNP e duas saídas digitais; confirme a tensão e a lógica de entrada do controlador.
Sistema de aquisição com entrada analógica 0…10 V ou 4…20 mA	✓	A ficha lista ambas as opções para a saída analógica; selecione/configure o modo compatível com a entrada receptora.
Mestre IO-Link compatível com IO-Link v1.1, COM2	✓	A interface informada é IO-Link v1.1, COM2, 38,4 kBaud.
Sistema que exige saída NPN	✗	A ficha informa saída PNP; não há saída NPN indicada.
Alimentação fora de 18…30 V DC	✗	A tensão de operação especificada é 18…30 V DC.
Medição requerida abaixo de 0,2 m ou acima de 3,5 m	✗	A faixa de medição indicada é 0,2…3,5 m.

INSTALAÇÃO

Como instalar o Sensor óptico de distância ifm O1D102, IO-Link, PNP, 0,2–3,5 m, IP67

Confirme que a aplicação está dentro da faixa de medição e da temperatura ambiente especificadas no datasheet.
Fixe o sensor considerando seu invólucro retangular e as dimensões de 59 x 42 x 52 mm; consulte o desenho dimensional.
Posicione a óptica lateral voltada para a área de medição e verifique o alinhamento em relação ao alvo.
Conecte o cabo à conexão M12 A-coded de 5 contatos; use o datasheet para identificar a pinagem antes de energizar.
Alimente com 18…30 V DC e conecte as saídas PNP, analógica ou IO-Link conforme a arquitetura do sistema.
Configure a função de saída e valide a leitura e o estado pelos indicadores/display, respeitando os limites especificados.

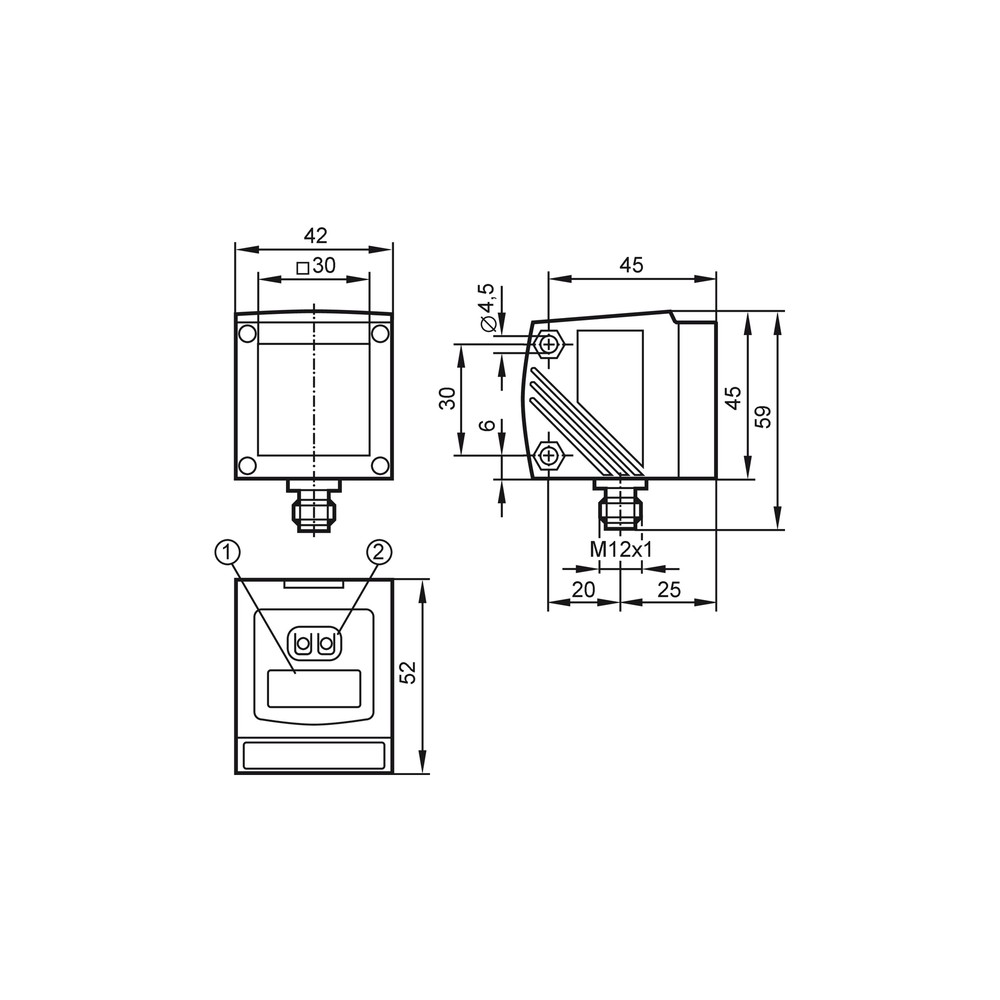

Desenho Dimensional

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não indica operação ou não comunica com o controlador.	Alimentação ausente ou fora da faixa especificada, ligação incorreta ou incompatibilidade entre a saída PNP e a entrada do controlador.	Meça a alimentação nos terminais e confirme 18…30 V DC; confira a pinagem no datasheet e valide o tipo de entrada do controlador.
O valor de distância não corresponde à aplicação ou não há detecção estável.	Alvo fora da faixa especificada, alinhamento inadequado ou condição de superfície diferente da condição indicada para o alcance.	Confirme a distância do alvo, a orientação da óptica e a superfície utilizada; compare com o alcance especificado para superfícies pretas brilhantes.
A entrada analógica do sistema não apresenta um sinal utilizável.	Modo de saída selecionado incompatível com a entrada receptora ou ligação/configuração elétrica incorreta.	Verifique se a saída está configurada para 0…10 V ou 4…20 mA e se a entrada do controlador corresponde ao mesmo tipo; consulte o datasheet para a ligação.
A comunicação IO-Link não é estabelecida.	Mestre, porta ou configuração de comunicação incompatível com IO-Link v1.1/COM2, ou ligação incorreta.	Confirme suporte do mestre a IO-Link v1.1 e COM2 a 38,4 kBaud; confira a conexão M12 e os dados de instalação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados O1D102, português (Datasheet) Desenho em escala O1D102 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o O1D102 e para quem ele serve?

É um sensor óptico de distância ifm para aplicações industriais de medição e detecção. É destinado a sistemas compatíveis com as saídas PNP, analógica ou comunicação IO-Link especificadas.

Quais sinais e protocolos posso usar com esse sensor?

O produto oferece duas saídas digitais PNP, uma saída analógica selecionável entre 0…10 V e 4…20 mA e IO-Link v1.1 COM2. Confira a compatibilidade da entrada do controlador e a configuração antes da instalação.

Ele funciona com entrada NPN?

A ficha informa saída PNP, não NPN. Se o controlador exigir sinal NPN, confirme a compatibilidade do sistema ou avalie um sensor com saída adequada.

Posso usar o sensor fora de 0,2 a 3,5 metros?

A faixa de medição especificada é 0,2…3,5 m. A ficha não confirma medição fora desse intervalo.

O sensor liga, mas não detecta o alvo; o que verifico antes de trocar?

Verifique se o alvo está dentro da faixa, se a óptica lateral está alinhada e se a condição da superfície corresponde à especificação de alcance. Confira também alimentação e configuração da saída.

A leitura analógica está ausente ou incompatível com o CLP; qual pode ser a causa?

Uma causa possível é a seleção de 0…10 V quando a entrada espera 4…20 mA, ou o inverso. Confirme o tipo de sinal configurado, a entrada utilizada e a ligação conforme o datasheet.

É melhor escolher este sensor ou um modelo de outra faixa?

Escolha o O1D102 se a distância requerida estiver entre 0,2 e 3,5 m e as interfaces disponíveis forem compatíveis. Para outra faixa, compare com a especificação oficial de outro modelo; esta ficha não identifica um substituto específico.

O produto acompanha cabo ou outros acessórios?

A ficha fornecida não especifica itens incluídos ou acessórios. Confirme o conteúdo do fornecimento com o fornecedor antes da compra.

Como faço a ligação elétrica e a configuração inicial?

Use a conexão M12 A-coded de 5 contatos e confira a pinagem no datasheet antes de energizar. Alimente em 18…30 V DC e configure o tipo de saída de acordo com a entrada do sistema.

O que significa a indicação IP67 neste produto?

IP67 é o grau de proteção declarado para o sensor. Para condições específicas de instalação ou exposição, consulte as instruções do fabricante; a ficha não detalha limites adicionais de uso.
