Sensor Óptico de Distância IFM O1D101

Pré-visualizar: O1D101 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP IP67

O1D101 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP IP67

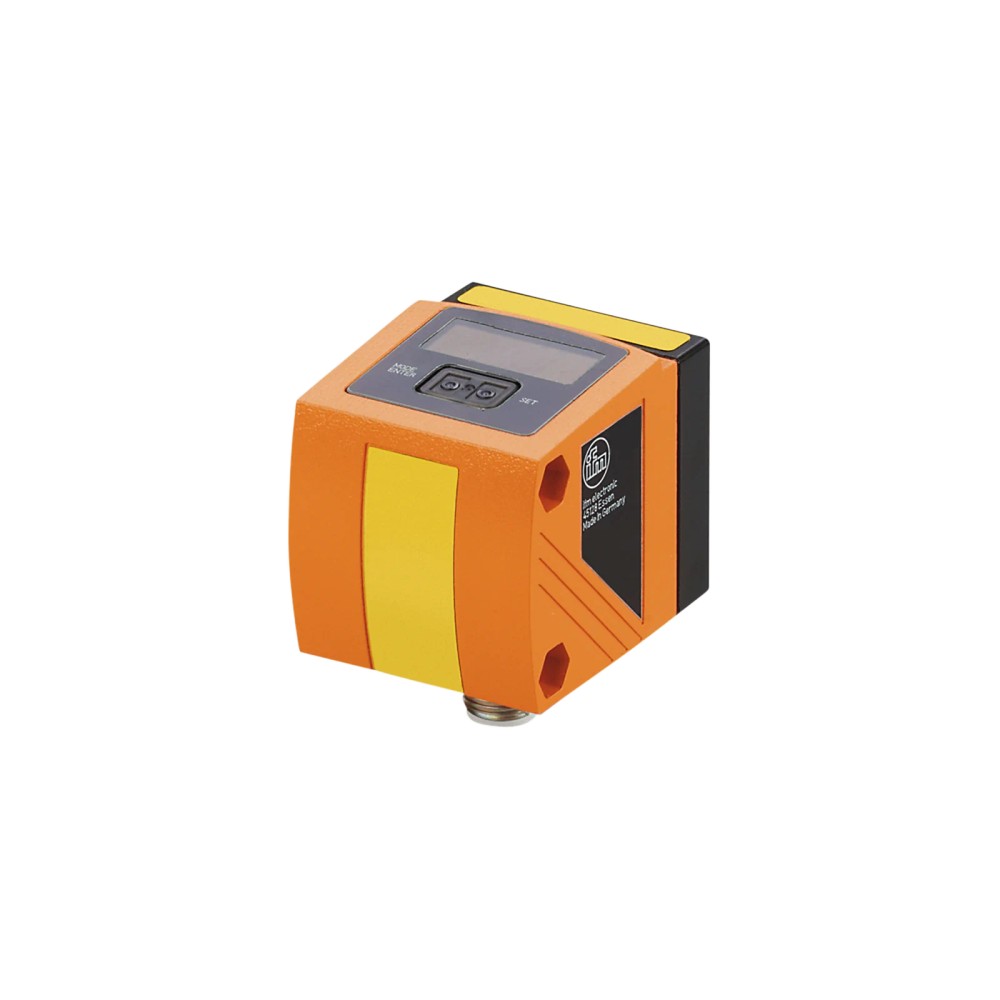

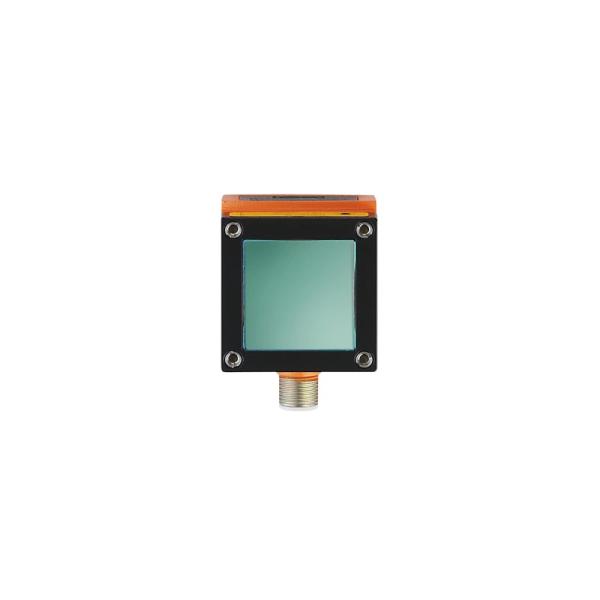

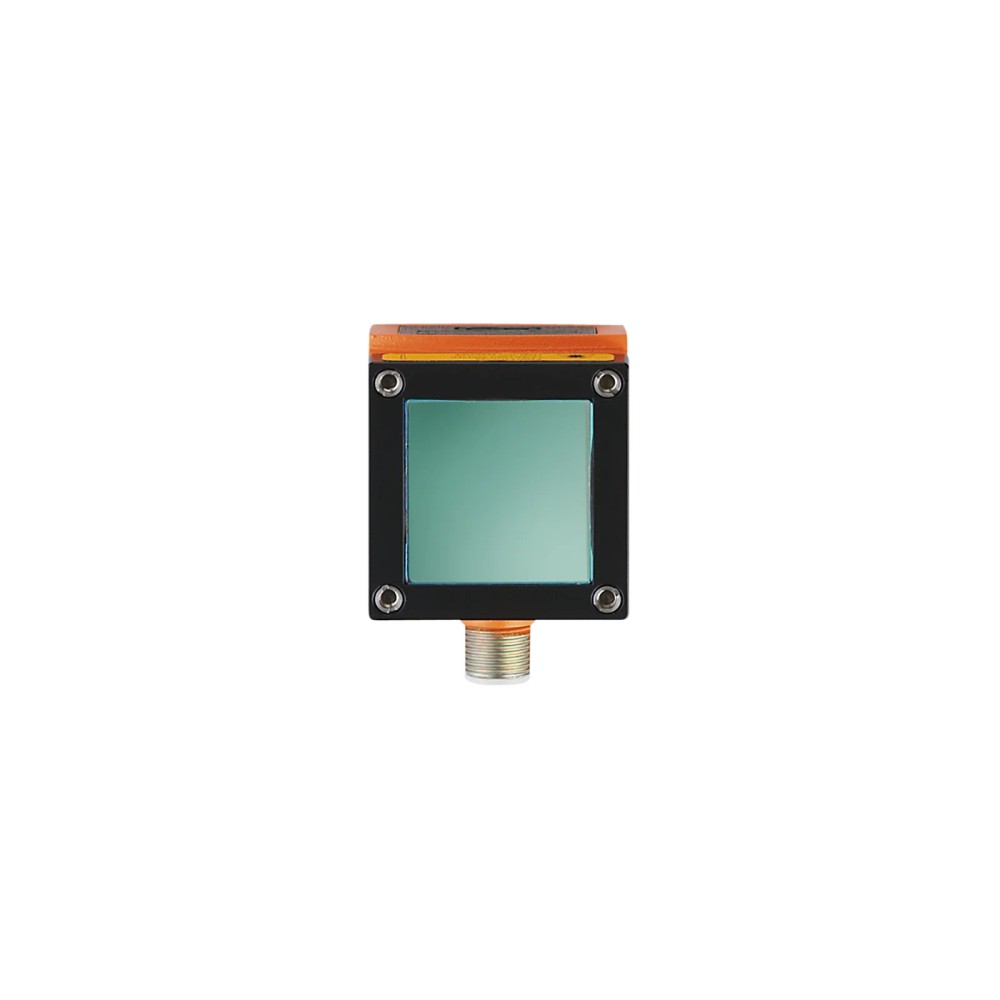

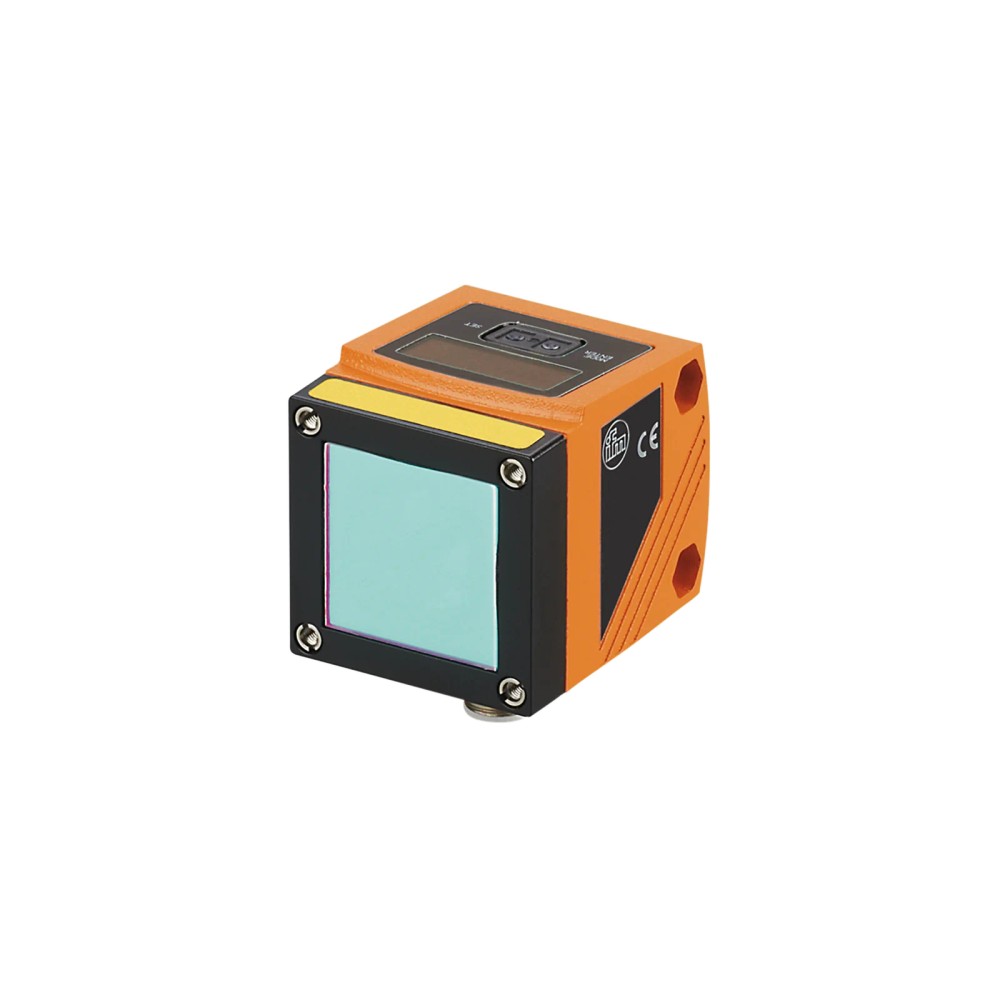

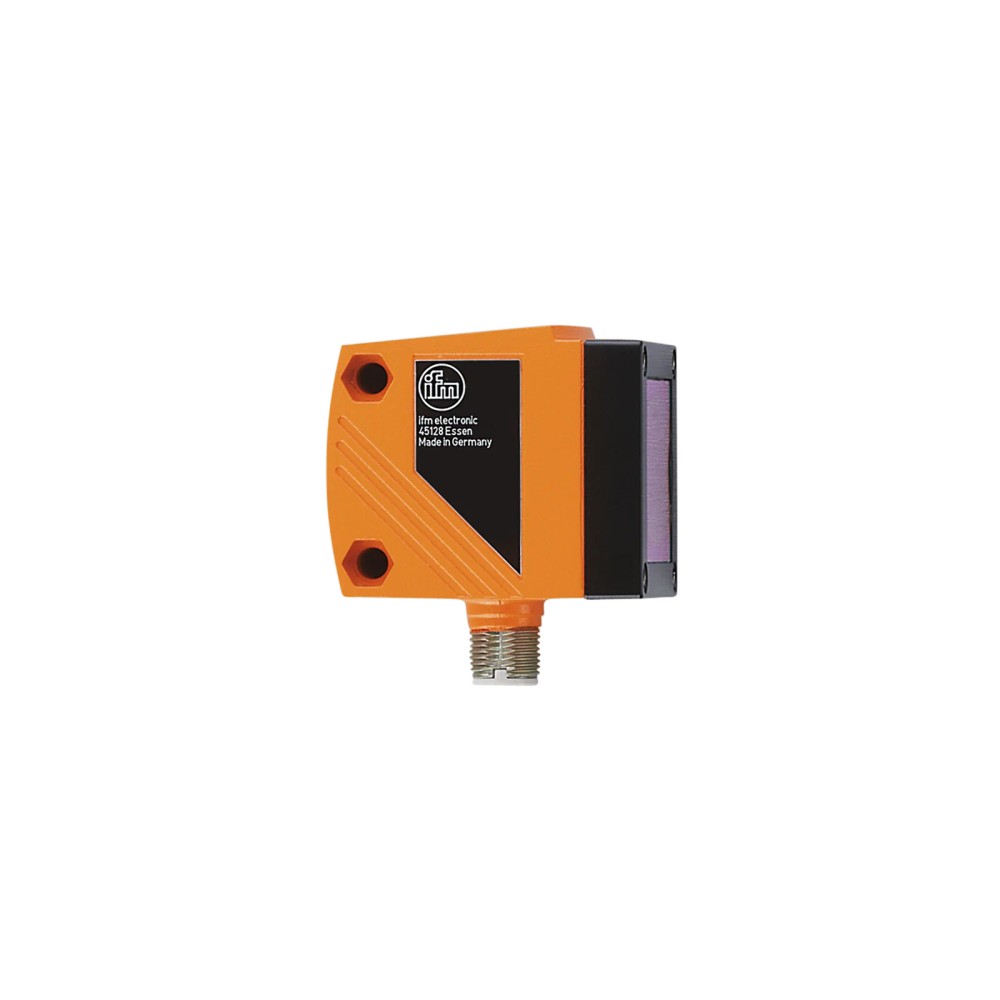

Imagem meramente ilustrativa

R$ 4.380,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: O1D101
EAN: 4021179182041
NCM do produto: 85365090

Destaques do Produto Alcance de medição...mais

Fechar menu

Saiba mais sobre: "O1D101 IFM - Sensor Óptico de Distância IFM Automação Industrial 0,2-10m IO-Link PNP IP67"

Destaques do Produto

Alcance de medição

0,2 a 10 m, nas condições de referência especificadas

Tipo de saída

PNP, abertura/fechamento programável

Interface

IO-Link 1.1; também opera em modo SIO

Alimentação

10 a 30 V DC

Conexão elétrica

M12, codificação A, 5 contatos

Proteção e temperatura

IP67; −10 a 60 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor óptico de distância IFM O1D101, 0,2 a 10 m, PNP, IO-Link, IP67, conexão M12

O IFM O1D101 é um sensor óptico a laser para medição de distância e detecção em aplicações de automação industrial. Possui faixa de medição de 0,2 a 10 m, saída PNP programável para abertura/fechamento e comunicação IO-Link. Seu invólucro tem proteção IP67 e a conexão elétrica é M12 de 5 contatos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Óptico de distância a laser
Faixa de medição	0,2 a 10 m; referência: papel branco de 200 × 200 mm, 90% de remissão
Saída	PNP; abertura/fechamento programável
Comunicação	IO-Link, revisão 1.1; modo SIO disponível
Conexão elétrica	1 × M12, codificação A, 5 contatos
Tensão de operação	10 a 30 V DC
Proteção do invólucro	IP67
Classe de proteção do laser	2
Dimensões e material	59 × 42 × 52 mm; invólucro de zinco moldado sob pressão
Temperatura ambiente	−10 a 60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais que precisam medir distância ou detectar objetos dentro da faixa de 0,2 a 10 m, observadas as condições de referência do fabricante.
Instalações com entrada ou mestre IO-Link compatível com revisão 1.1 e classe de porta A, ou aplicações que usem a saída de comutação em modo SIO.
Sistemas com alimentação de 10 a 30 V DC, entrada compatível com saída PNP e conexão elétrica M12 codificada A de 5 contatos.
Ambientes cuja temperatura de operação esteja entre −10 e 60 °C e que exijam invólucro IP67.

⚠ Considere outro se precisa de:

Não especificar para distâncias inferiores a 0,2 m ou superiores a 10 m como faixa de medição garantida.
Não conectar a uma entrada que exija saída NPN sem verificar a compatibilidade elétrica; a ficha identifica a saída deste sensor como PNP.
Não usar fora da faixa de alimentação de 10 a 30 V DC ou da temperatura ambiente de −10 a 60 °C.
Não tratar IP67 como aptidão para imersão contínua ou como especificação de resistência química: esses usos não são estabelecidos pelos dados fornecidos.
Não presumir que o alcance máximo se aplica a qualquer cor ou superfície; a referência informada é papel branco de 200 × 200 mm com 90% de remissão.

APLICAÇÕES E USO

Uso comprovado pela ficha: aplicações industriais e automação industrial; a ficha não identifica máquinas ou processos específicos.
Possibilidade inferida: monitoramento de distância ou detecção de presença em uma estação automatizada, desde que o alvo esteja na faixa declarada e a instalação seja validada nas condições reais de superfície e luz ambiente.
Possibilidade inferida: integração de dados do sensor a um controlador por IO-Link, desde que o mestre seja compatível com revisão 1.1, classe de porta A e COM2.
Limites a considerar: faixa de medição de 0,2 a 10 m com referência de papel branco de 200 × 200 mm e 90% de remissão; objeto preto tem alcance de detecção indicado como ≤ 4000 mm; temperatura ambiente de −10 a 60 °C.

COMO ESCOLHER

Antes de comprar o Sensor óptico de distância IFM O1D101, 0,2 a 10 m, PNP, IO-Link, IP67, conexão M12, verifique estes pontos:

Escolha o O1D101 quando

A aplicação exigir medição óptica entre 0,2 e 10 m, saída PNP programável ou comunicação IO-Link, e a instalação atender à alimentação de 10 a 30 V DC e à temperatura ambiente de −10 a 60 °C. Considere que o alcance especificado tem como referência papel branco de 200 × 200 mm com 90% de remissão.

Avalie outra especificação quando

A aplicação exigir distância fora da faixa declarada, saída NPN, alimentação fora de 10 a 30 V DC, temperatura fora dos limites informados ou desempenho garantido em alvos diferentes da condição de referência. Compare as exigências do sistema com o datasheet e valide a superfície e a geometria do alvo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor óptico de distância	Classificação informada para o modelo O1D101.
Área de aplicação	Aplicações industriais / automação industrial	Aplicação indicada na ficha do produto.
Modelo	O1D101	Identificação do produto.
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part Number	O1D101	Código de identificação comercial e de peça.
GTIN	4021179182041	Identificador global do produto.

Faixa de medição e detecção
Alcance de medição	0,2 a 10 m	Referência: papel branco de 200 × 200 mm com 90% de remissão.
Supressão de fundo	10 a 100 m	Valor transcrito da ficha; confirmar no datasheet as condições e o significado aplicável antes de usar no dimensionamento.
Alcance de detecção de objeto preto	≤ 4000 mm	Limite informado para objeto preto; não equivale à faixa de medição com alvo de referência.
Diâmetro máximo da mancha de luz	25 mm	Dimensão máxima informada para a mancha de luz.
Frequência de medição	5 Hz	Frequência especificada para a medição.

Saídas e funções
Função elétrica	PNP	Tipo de saída declarado na ficha.
Função de saída	Abertura / fechamento programável	Função de comutação configurável.
Quantidade de saídas digitais	1	Quantidade indicada na ficha.
Saída OUT1	Saída de comutação ou IO-Link	Função indicada para OUT1.
Carga máxima de corrente por saída	200 mA	Limite de carga informado por saída.
Proteção contra sobrecarga	Sim	Proteção indicada na ficha.
Proteção contra curto-circuito	Por impulso	Versão de proteção contra curto-circuito informada.
Proteção contra inversão de polaridade	Sim	Recurso indicado na ficha.

Dados elétricos
Tensão de operação	10 a 30 V DC	Faixa de alimentação declarada.
Consumo de corrente	< 150 mA	Valor máximo indicado na ficha como inferior a 150 mA.
Classe de proteção elétrica	III	Classe de proteção declarada pelo fabricante.
Observação de alimentação	Supply class 2 conforme cULus	Observação de serviço registrada na ficha.

Interfaces e comunicação
Interface de comunicação	IO-Link	Interface disponível no produto.
Revisão IO-Link	1.1	Revisão informada na ficha.
Padrão SDCI	IEC 61131-9	Norma indicada para a interface.
Modo SIO	Sim	Permite operação como saída de comutação, conforme ficha.
Classe de porta do mestre	A	Classe de master port exigida.
Tipo de transferência	COM2 (38,4 kBaud)	Taxa/modo de transferência informado.
Perfil	Smart Sensor – SSP 0 Generic Profiled Sensor	Perfil registrado na ficha.

Segurança do laser
Classe de proteção do laser	2	Classe declarada para o laser; observar as instruções de segurança do fabricante.
Pino 5	Laser ligado / desligado	Função indicada para o pino 5; verificar o esquema oficial para a ligação completa.

Condições ambientais e proteção
Temperatura ambiente	−10 a 60 °C	Limites de temperatura ambiente informados.
Grau de proteção	IP67	Grau de proteção indicado para o invólucro; não especifica imersão contínua.
Luz externa sobre o objeto	< 40 a 100 klx	Valor transcrito da ficha; confirmar a condição exata no datasheet.
Condições ambientais de referência	23 °C / 960 hPa	Condições registradas na ficha para referência.

Dados mecânicos
Formato do invólucro	Retangular	Formato informado para o sensor.
Dimensões	59 × 42 × 52 mm	Dimensões externas indicadas na ficha.
Material do invólucro	Zinco moldado sob pressão	Material declarado para o invólucro.
Material do protetor frontal	Vidro	Material declarado para o protetor frontal.
Material da janela dos LEDs	PC	Material registrado para a janela dos LEDs.
Conexão elétrica	1 × M12, codificação A, 5 contatos	Conector elétrico informado; não representa conexão de processo.
Peso	268,5 g	Peso informado no conjunto de atributos do produto.

Displays e elementos de operação
Display de valor de distância	Exibição alfanumérica, 4 dígitos	Indicação visual declarada na ficha.
Display de operação	LED verde	Indicação de operação informada.
Display de estado de comutação	LED amarelo	Indicação do estado de comutação informada.

Vida útil e dados de referência
MTTF	106 anos	Valor de MTTF declarado na ficha; não equivale a garantia ou vida útil assegurada.
Vida útil típica	50.000 h	Valor registrado na ficha como vida útil típica.
Duração mínima de acionamento	10 minutos	Valor informado no conjunto de atributos; confirmar contexto de aplicação no datasheet.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• IO-Link, revisão 1.1; padrão SDCI IEC 61131-9.

• Modo SIO disponível para operação como saída de comutação.

• Perfil indicado: Smart Sensor – SSP 0 Generic Profiled Sensor.

• Transferência IO-Link COM2, 38,4 kBaud; mestre com classe de porta A exigida.

Conexões

Elétrica 1 × M12, codificação A, 5 contatos. Alimentação de 10 a 30 V DC; saída PNP. A compatibilidade com a entrada do controlador depende de ela aceitar saída PNP. O pino 5 está identificado como laser ligado/desligado; consultar o datasheet para a atribuição completa dos pinos.

Processo Não há conexão de processo mecânica especificada na ficha; trata-se de sensor óptico de distância. Montagem e orientação devem respeitar o desenho dimensional e as condições de detecção do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Controlador ou mestre IO-Link com revisão 1.1, classe de porta A e comunicação COM2	✓	A ficha indica IO-Link 1.1, classe de porta A exigida e transferência COM2 a 38,4 kBaud.
Entrada digital compatível com saída PNP, usando o sensor em modo SIO	✓	O sensor tem saída PNP e modo SIO disponível; a compatibilidade depende também da tensão e do esquema de ligação da entrada.
Entrada configurada exclusivamente para sensor NPN	✗	A saída identificada na ficha é PNP; não há indicação de saída NPN.
Medição dentro de 0,2 a 10 m sob a condição de referência indicada	✓	A faixa publicada é 0,2 a 10 m para papel branco de 200 × 200 mm com 90% de remissão.
Alimentação fora de 10 a 30 V DC ou operação fora de −10 a 60 °C	✗	Essas condições ficam fora dos limites de operação informados na ficha.
Montagem em conexão de processo roscada ou outro acoplamento mecânico específico	✗	A ficha não declara conexão de processo mecânica; não é possível validar essa compatibilidade.

INSTALAÇÃO

Como instalar o Sensor óptico de distância IFM O1D101, 0,2 a 10 m, PNP, IO-Link, IP67, conexão M12

Confirme a faixa de medição, a superfície do alvo e as condições de instalação com o datasheet do O1D101.
Fixe o sensor respeitando o formato e as dimensões de 59 × 42 × 52 mm; consulte o desenho dimensional para posicionamento e folgas.
Conecte o M12 codificado A de 5 contatos usando o esquema de ligação oficial; não deduza a pinagem completa apenas pela identificação do pino 5.
Alimente o equipamento com tensão contínua entre 10 e 30 V DC e confira a polaridade antes de energizar.
Para IO-Link, conecte a um mestre compatível com revisão 1.1, classe de porta A e COM2; alternativamente, use modo SIO com entrada compatível com PNP.
Configure a função de abertura/fechamento conforme a aplicação e valide a detecção no alvo real, verificando os indicadores do sensor e os dados disponíveis.

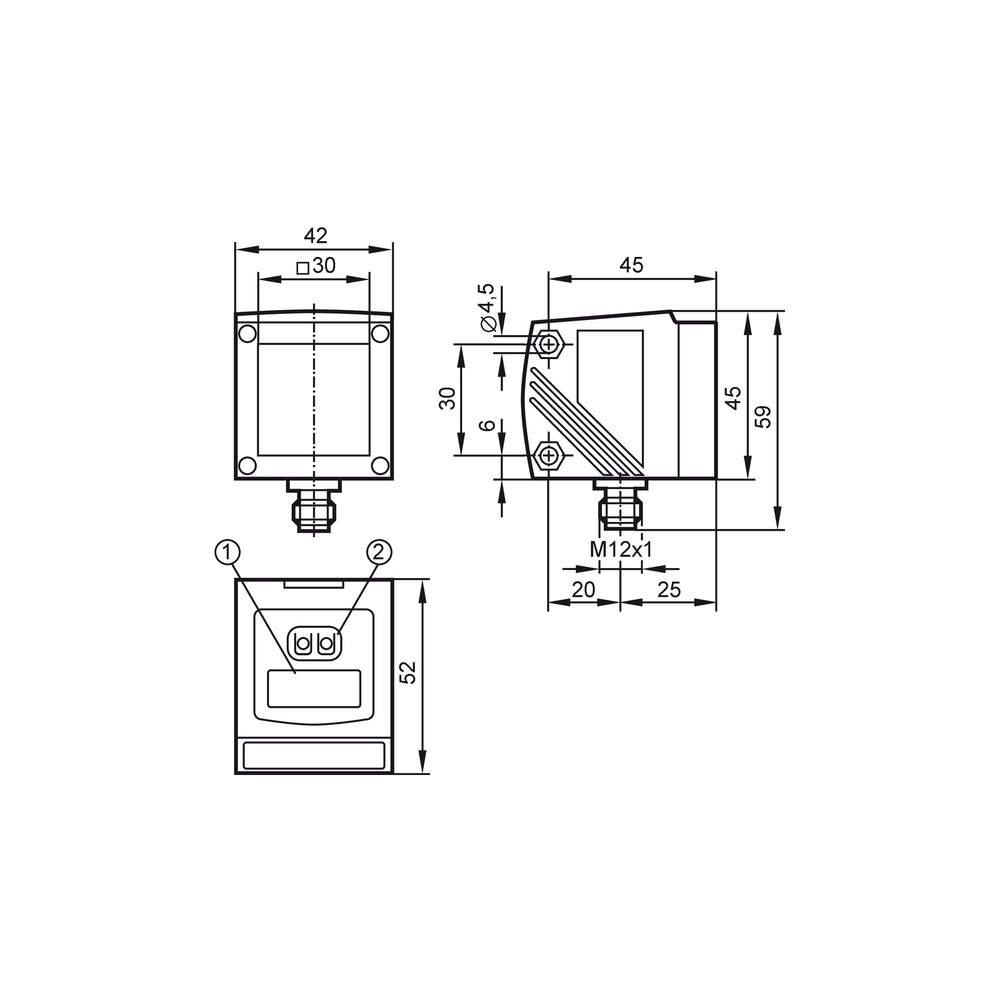

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Capa de proteção E21133 (acessório opcional, não indicado como incluso).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou não inicia.	Alimentação ausente ou fora da faixa de 10 a 30 V DC, ligação incorreta ou proteção elétrica acionada.	Meça a tensão nos contatos conforme o esquema oficial e confira polaridade, curto-circuito e estado da alimentação antes de substituir o sensor.
A entrada do controlador não reconhece a saída de comutação.	Entrada configurada para NPN ou incompatibilidade de ligação com a saída PNP do sensor.	Confirme o tipo de entrada do controlador e compare a ligação com o diagrama oficial; teste também a operação no modo SIO quando aplicável.
A distância indicada ou a detecção varia conforme o alvo.	A superfície ou a refletividade do alvo difere da referência de papel branco de 200 × 200 mm com 90% de remissão.	Compare o alvo e a distância com as condições especificadas no datasheet; valide a detecção no material real sem presumir que o alcance máximo se mantém.
O controlador não estabelece comunicação IO-Link.	Mestre, classe de porta, revisão ou parâmetros de comunicação incompatíveis, ou ligação elétrica inadequada.	Verifique compatibilidade com IO-Link 1.1, classe de porta A e COM2 (38,4 kBaud), além do esquema M12 e do estado da porta do mestre.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM O1D101 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM O1D101 e para que serve?

É um sensor óptico a laser de distância para aplicações industriais e automação. Mede na faixa declarada de 0,2 a 10 m e dispõe de saída PNP programável e IO-Link.

Com quais controladores e mestres IO-Link ele é compatível?

É compatível com mestres IO-Link que atendam à revisão 1.1, classe de porta A e comunicação COM2, conforme a ficha. Para uso em modo SIO, a entrada do controlador deve ser compatível com saída PNP.

O que acompanha o produto?

A ficha do anúncio informa uma peça por unidade, mas não detalha acessórios incluídos. A capa E21133 aparece como acessório opcional, não como item confirmado no fornecimento.

Ele serve para uma entrada que aceita somente sensor NPN?

A ficha especifica saída PNP, não NPN. Não conecte a uma entrada exclusivamente NPN sem uma solução de interface validada para o sistema.

Posso usar o sensor fora da faixa de 0,2 a 10 m ou da temperatura especificada?

A ficha não garante medição fora de 0,2 a 10 m nem operação fora de −10 a 60 °C. Para essas condições, selecione um produto cuja especificação cubra os requisitos.

O sensor liga, mas não detecta meu objeto; o que verifico antes de trocar?

Confira a distância e compare o alvo com a referência de papel branco de 200 × 200 mm e 90% de remissão. A ficha também informa detecção de objeto preto até ≤ 4000 mm, portanto não presuma o alcance máximo para superfícies diferentes.

A saída não aparece no CLP; o que pode estar acontecendo?

Uma causa provável é incompatibilidade entre saída PNP e o tipo de entrada do CLP ou ligação incorreta. Verifique o tipo elétrico da entrada, a tensão de alimentação e o esquema de ligação antes de substituir o sensor.

É melhor comprar o sensor sozinho ou com a capa de proteção?

O anúncio identifica a capa E21133 como acessório opcional e não confirma que ela esteja incluída. Se a instalação exigir essa capa, valide sua compatibilidade e adquira-a separadamente conforme a configuração do fornecedor.

Como faço a ligação elétrica e a configuração?

Use o conector M12 codificado A de 5 contatos e consulte o datasheet para a pinagem completa. Configure a função de comutação conforme a aplicação ou conecte a um mestre IO-Link compatível.

O que devo fazer se a comunicação IO-Link não funcionar?

Confirme que o mestre atende à revisão 1.1, classe de porta A e COM2, e revise a ligação elétrica. Se a falha persistir, consulte o datasheet do fabricante para diagnóstico e configuração.

GLOSSÁRIO TÉCNICO

IO-Link

Interface de comunicação serial ponto a ponto indicada para troca de dados entre o sensor e um mestre compatível. (Ref.: revisão 1.1; IEC 61131-9)

Modo SIO

Modo de operação em que o sensor utiliza a saída de comutação, sem comunicação IO-Link ativa. (Ref.: modo SIO disponível)

PNP

Tipo de saída de comutação em que a compatibilidade deve ser conferida com a entrada do controlador. (Ref.: função elétrica PNP)

Classe de proteção do laser

Classificação de segurança do laser informada pelo fabricante e que deve orientar os cuidados de uso. (Ref.: classe 2)

IP67

Grau de proteção declarado para o invólucro; não deve ser interpretado como autorização para imersão contínua. (Ref.: proteção IP67)
