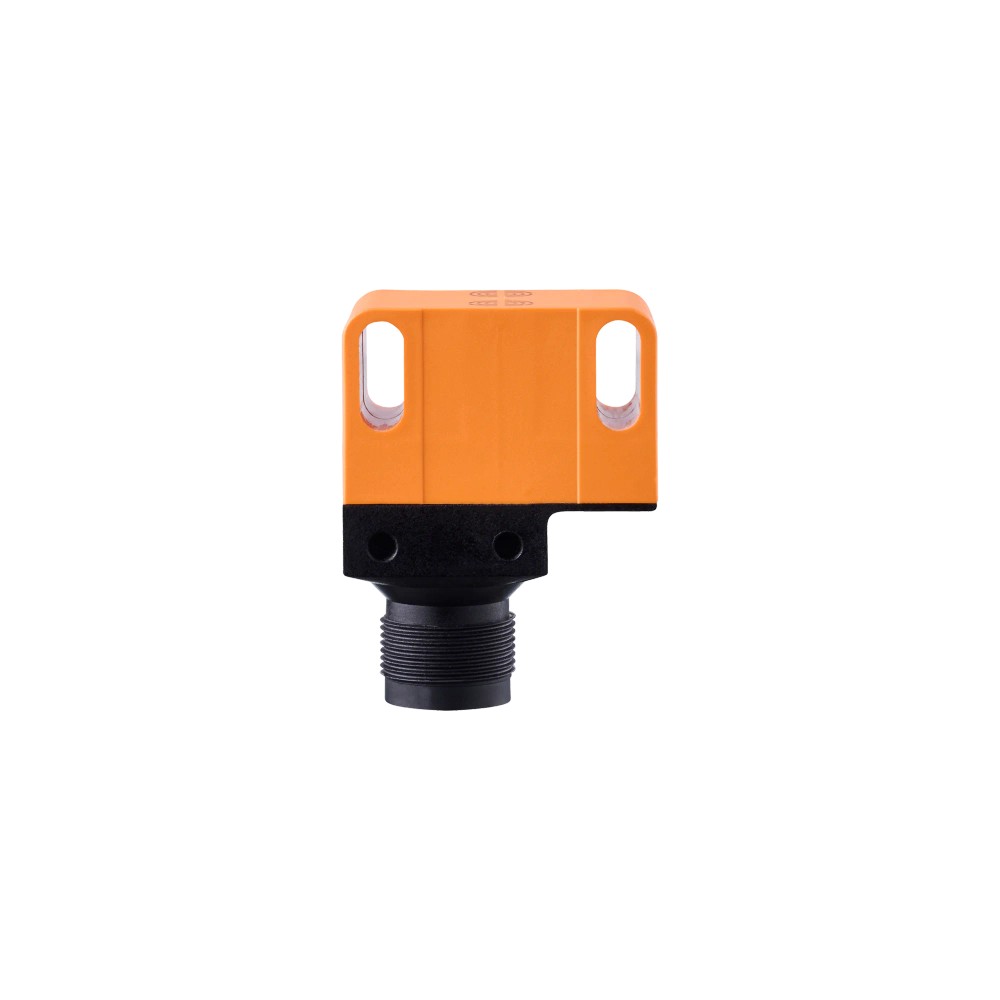

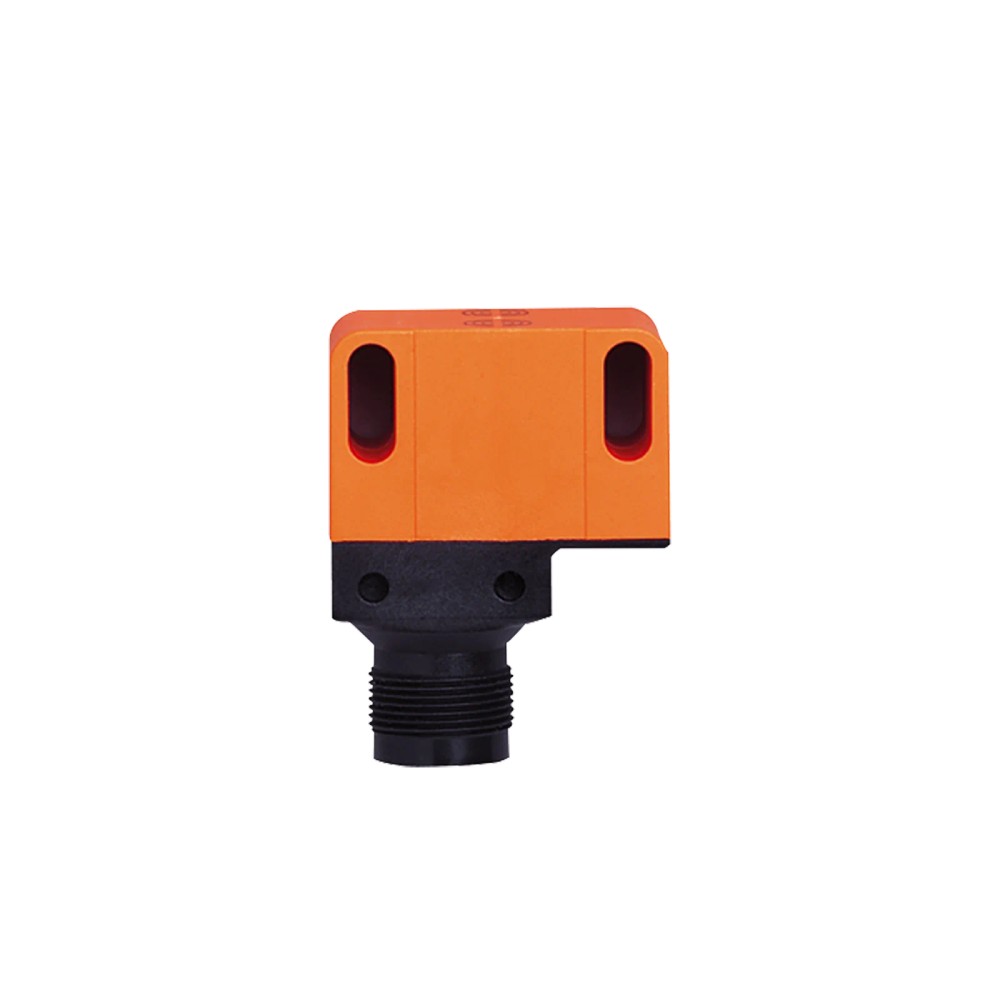

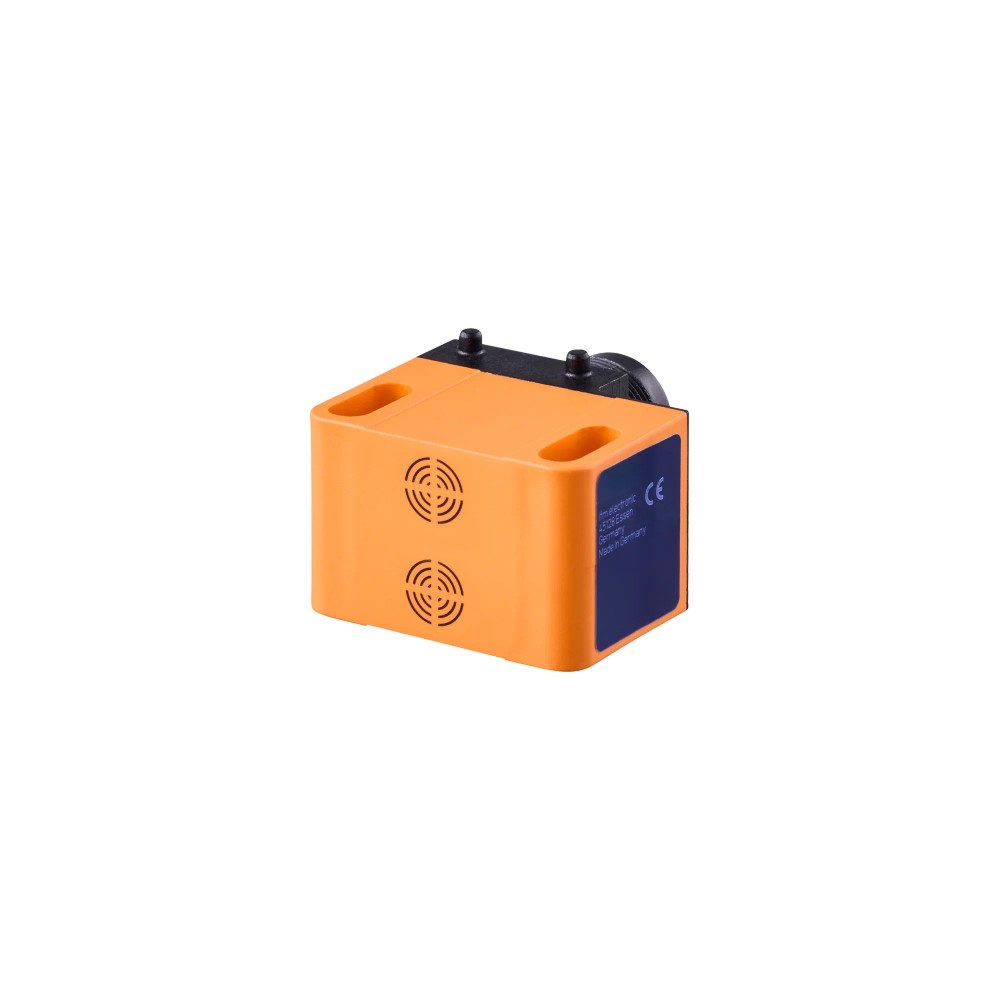

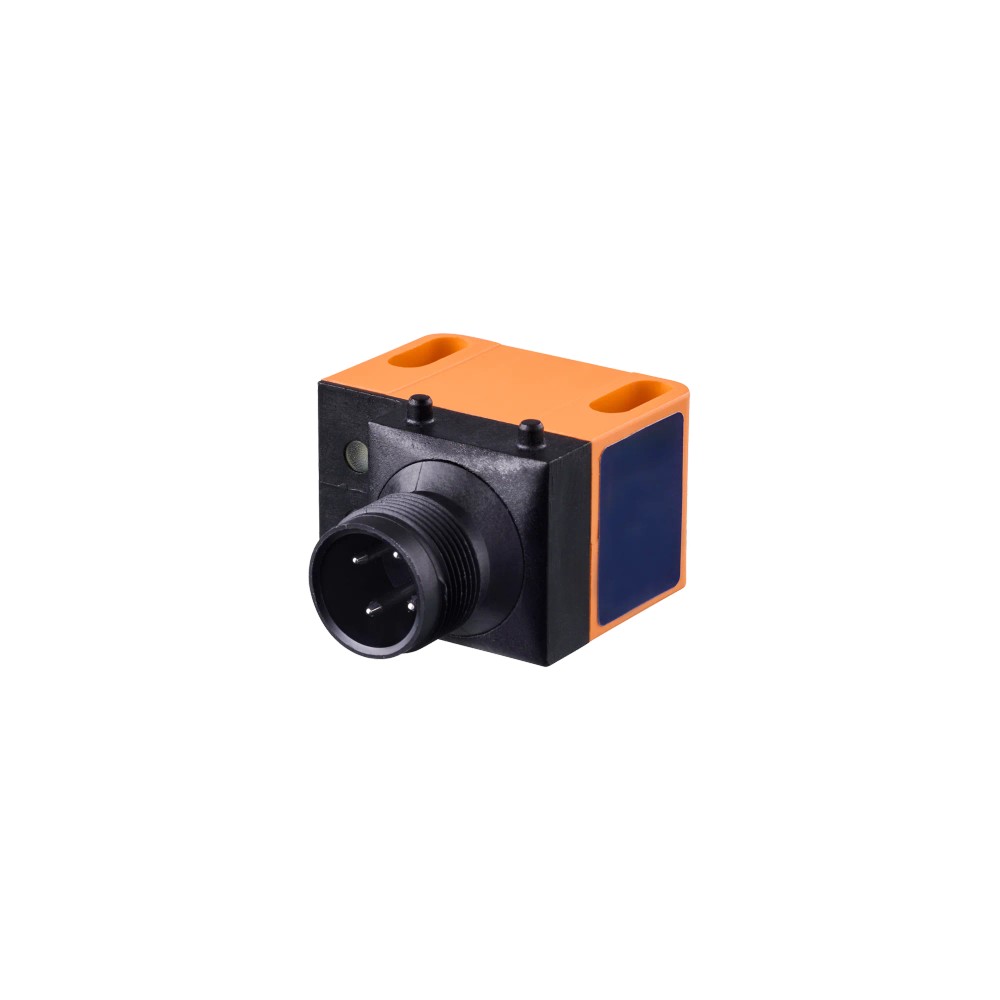

NN5013 IFM - Sensor Duplo Indutivo NAMUR para Acionamentos Oscilantes 4mm M18 IP67 ATEX

Imagem meramente ilustrativa

R$ 1.272,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NN5013
EAN: 4021179169004
NCM do produto: 85365090

Destaques do Produto Tecnologia NAMUR...mais

Fechar menu

Saiba mais sobre: "NN5013 IFM - Sensor Duplo Indutivo NAMUR para Acionamentos Oscilantes 4mm M18 IP67 ATEX"

Destaques do Produto

Tecnologia

NAMUR

Canais e saída

Duplo; 2 x normalmente fechado

Alcance

4 mm, montagem não embutida

Conexão

M18, codificação A

Alimentação/conexão DC

7,5...15 V; nominal 8,2 V (1 kΩ)

Ambiente

IP67; -20...80 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o NN5013 IFM – Sensor Duplo Indutivo NAMUR para Acionamentos Oscilantes, 4 mm, M18, IP67, ATEX

O NN5013 é um sensor duplo indutivo NAMUR destinado à detecção de posição em acionamentos oscilantes. Possui dois canais com saída normalmente fechada e alcance de detecção de 4 mm. Sua conexão elétrica é M18, e o sensor tem grau de proteção IP67 e certificações para atmosferas potencialmente explosivas indicadas na ficha técnica.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor duplo indutivo NAMUR
Aplicação declarada	Acionamentos oscilantes; sensor de posição para atuadores
Saídas	2 x normalmente fechado
Alcance de detecção	4 mm; não embutido
Conexão elétrica	M18; codificação A
Tensão de conexão DC	7,5...15 V; tensão nominal de 8,2 V (1 kΩ)
Frequência de comutação DC	1800 Hz
Proteção	IP67
Temperatura ambiente	-20...80 °C
Certificações listadas	DMT 02 ATEX E 028 X; BVS 04 ATEX E 153 X; IECEx BVS 06.0003X; TIIS TC17612

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em acionamentos oscilantes, aplicação declarada para o NN5013.
Aplicações que necessitem de dois canais indutivos NAMUR com saída normalmente fechada e alcance nominal de 4 mm.
Instalações cujo circuito de avaliação seja compatível com NAMUR e respeite os parâmetros elétricos e de segurança intrínseca do fabricante.

⚠ Considere outro se precisa de:

Não especificar para uma entrada de PLC ou circuito que não seja compatível com NAMUR sem verificar a interface de avaliação; a ficha prevê conexão com amplificador de comutação.
Não usar fora da faixa de temperatura ambiente de -20...80 °C indicada na ficha.
Não tratar o sensor como embutido: a montagem declarada é não embutida. Verificar espaço e afastamentos segundo o desenho e as instruções do fabricante.
Não conectar a circuito intrinsecamente seguro que exceda os valores máximos informados para o circuito associado: U = 15 V, I = 50 mA e P = 120 mW.

APLICAÇÕES E USO

Aplicação declarada: detecção de posição em acionamentos oscilantes e atuadores, usando os dois canais NAMUR do sensor.
Em instalações sujeitas a atmosfera potencialmente explosiva, considerar somente as zonas, grupos, classes de temperatura e limites ambientais correspondentes à identificação ATEX/IECEx do produto e ao circuito associado aprovado.
Possibilidade inferida: monitoramento de posições em mecanismos oscilantes industriais que aceitem alcance de 4 mm e montagem não embutida. Confirmar alvo, geometria, afastamentos e amplificador no datasheet antes da especificação.
Limite operacional informado: temperatura ambiente de -20...80 °C; algumas marcações ATEX especificam limites de Ta distintos, conforme grupo e classe de temperatura.

COMO ESCOLHER

Antes de comprar o NN5013 IFM – Sensor Duplo Indutivo NAMUR para Acionamentos Oscilantes, 4 mm, M18, IP67, ATEX, verifique estes pontos:

Escolha o NN5013 quando

A aplicação for detecção de posição em acionamento oscilante e exigir sensor duplo NAMUR, duas saídas normalmente fechadas, alcance de 4 mm e conexão M18 codificada A. Confirme também a compatibilidade com o amplificador de comutação e com os parâmetros de segurança intrínseca.

Avalie outra configuração quando

O sistema exigir montagem embutida, outra tecnologia ou lógica de saída, conexão diferente ou alcance distinto. A ficha do NN5013 especifica montagem não embutida, NAMUR, 2 x normalmente fechado, M18 e 4 mm; valide as exigências da aplicação com o datasheet do modelo alternativo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	NN5013	Código do produto e part number.
Marca	IFM / ifm electronic	Fabricante informado na ficha.
GTIN	4021179169004	Identificador comercial do produto.
Categoria de aplicação	Sensor de posição para atuadores	Classificação informada no catálogo.
Tipo de produto	Sensor duplo indutivo NAMUR para acionamentos oscilantes	Aplicação e tipo declarados pelo fabricante.
Formato do invólucro	Retangular	Geometria do corpo do sensor.

Dados elétricos e circuito NAMUR
Função elétrica	NAMUR	Interface elétrica declarada; requer avaliação compatível.
Norma EMC	EN 60947-5-6	Norma de referência informada na ficha para a função elétrica.
Tipo de corrente	DC	Tipo de corrente indicado nos dados do produto.
Tensão nominal DC	8,2 V (1 kΩ)	Valor nominal informado pelo fabricante.
Tensão de conexão DC	7,5...15 V	Faixa de conexão especificada.
Consumo de corrente	< 1 mA; bloqueado; condutor: > 2,1	Condição de estado bloqueado indicada na ficha; o valor do condutor é reproduzido conforme informado.
Conexão com amplificador de comutação	Sim	A ficha indica conexão com amplificador de comutação.
Limites do circuito associado	U = 15 V; I = 50 mA; P = 120 mW	Valores máximos informados para conexão com circuito elétrico seguro e homologado.
Capacidade própria máxima	140 nF	Limite indicado para circuito intrinsecamente seguro.
Indutância própria máxima	130 μH	Limite indicado para circuito intrinsecamente seguro.
Classe de proteção elétrica	III	Classe declarada na ficha.

Saídas e indicação
Configuração de saída	2 x normalmente fechado	Dois canais com função normalmente fechada.
Número de fios	2 fios	Quantidade de fios indicada nos dados básicos do anúncio.
Indicadores de estado	2 x LED, amarelo	Indicação visual do estado de comutação.

Detecção e comutação
Alcance de detecção	4 mm	Alcance declarado; montagem não embutida.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância de Sr indicados na ficha.
Frequência de comutação DC	1800 Hz	Frequência de comutação especificada para DC.
Histerese	1...15 % de Sr	Faixa declarada em relação à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Variação indicada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais indicados; considerar na aplicação do alcance.

Condições ambientais e robustez
Grau de proteção	IP67	Grau de proteção declarado; seguir condições de instalação e uso do fabricante.
Temperatura ambiente	-20...80 °C	Faixa operacional indicada.
Carga de choque/vibração	30 g (11 ms) / 10-55 Hz (1 mm)	Valores de choque e vibração declarados na ficha.
Identificação ATEX	II 1G Ex ia IIB T6 Ga Ta -20...70°C; II 1G Ex ia IIB T5 Ga Ta -20...80°C; II 2G Ex ia IIC T6 Gb Ta -20...70°C; II 2G Ex ia IIC T5 Gb Ta -20...80°C; II 1D Ex ia IIIC T200 90°C Da Ta: -20...70°C; II 1D Ex ia IIIC T200 100°C Da Ta: -20...80°C	Marcação ATEX informada pelo fabricante; observar a combinação específica de grupo, classe de temperatura e faixa ambiente.
Certificações listadas	DMT 02 ATEX E 028 X; BVS 04 ATEX E 153 X; IECEx BVS 06.0003X; TIIS TC17612	Identificações de aprovação reproduzidas da ficha técnica.
MTTF	1253 anos	Valor informado no conjunto de dados do produto; não representa vida útil garantida.

Dados mecânicos e montagem
Tipo de montagem	Não embutido	Requisito de instalação declarado.
Conexão elétrica	1 x M18; codificação A	Tipo de conexão informado na ficha.
Dimensões	40 x 26 x 26 mm	Dimensões do invólucro.
Material do invólucro	PBT	Material declarado para o corpo.
Material da tampa	PC	Material declarado para a tampa.
Peso	79 g	Peso informado no catálogo.

Dados comerciais e classificação
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Tecnologia elétrica: NAMUR, conforme EN 60947-5-6.

• Compatível com amplificador de comutação NAMUR, conforme a ficha do fabricante.

• A ficha não declara protocolo de comunicação digital.

Conexões

Elétrica Conexão elétrica M18, codificação A. Circuito DC com tensão de conexão de 7,5...15 V e tensão nominal de 8,2 V (1 kΩ). Função elétrica NAMUR; requer circuito de avaliação/amplificador compatível. Para circuito intrinsecamente seguro, a ficha informa U máximo de 15 V, I máximo de 50 mA e P máximo de 120 mW; capacidade própria máxima de 140 nF e indutância própria máxima de 130 μH. Verificar o conjunto sensor, amplificador e circuito associado conforme a documentação do fabricante.

Processo Não há conexão de processo fluida declarada. A conexão indicada é elétrica M18, codificação A; a instalação mecânica é como sensor de posição em acionamento/atuador, com montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de avaliação NAMUR compatível com EN 60947-5-6 e parâmetros elétricos do sensor	✓	A ficha declara função NAMUR, referência EN 60947-5-6 e conexão com amplificador de comutação.
Circuito intrinsecamente seguro dentro dos limites e combinações aprovados para o sensor e amplificador	✓	O fabricante lista identificações ATEX/IECEx e parâmetros máximos do circuito intrinsecamente seguro; a avaliação depende do circuito completo e da documentação aplicável.
Entrada de PLC convencional sem interface NAMUR compatível	✗	A ficha especifica saída/função NAMUR e conexão com amplificador de comutação, não uma saída direta convencional de PLC.
Instalação que exige montagem embutida	✗	A montagem indicada para este modelo é não embutida.
Aplicação fora de -20...80 °C de temperatura ambiente	✗	A faixa de temperatura ambiente especificada é -20...80 °C.
Acionamento oscilante com requisito de alcance nominal de 4 mm e dois canais normalmente fechados	✓	Esses requisitos correspondem às características declaradas do NN5013; confirmar geometria, alvo e condições de montagem no datasheet.

INSTALAÇÃO

Como instalar o NN5013 IFM – Sensor Duplo Indutivo NAMUR para Acionamentos Oscilantes, 4 mm, M18, IP67, ATEX

Confirme o modelo NN5013 e verifique no datasheet se a aplicação requer sensor NAMUR duplo, montagem não embutida e dois canais normalmente fechados.
Verifique se o amplificador de comutação e o circuito de avaliação são compatíveis com NAMUR e com a tensão de conexão de 7,5...15 V.
Para instalação em circuito intrinsecamente seguro, valide o conjunto completo e respeite os limites e parâmetros de entidade indicados pelo fabricante e pela certificação aplicável.
Consulte o desenho dimensional e posicione mecanicamente o sensor em relação ao alvo, considerando o alcance de 4 mm, a montagem não embutida e os fatores de correção do material.
Conecte o sensor conforme o esquema e a identificação de conexão do datasheet; não deduza a pinagem apenas pelo formato M18.
Após a montagem, verifique os dois estados de comutação e os LEDs amarelos, e confirme operação dentro da faixa ambiental especificada.

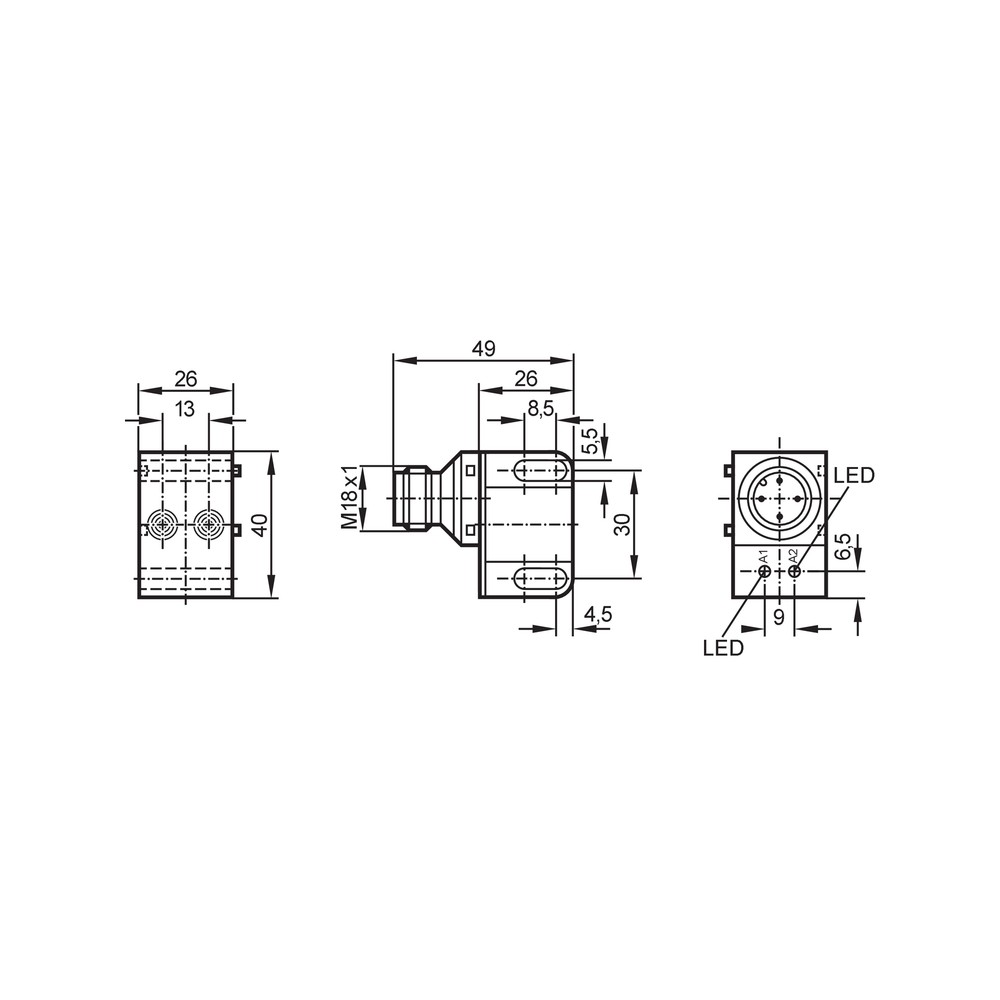

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O canal não altera o estado quando o atuador muda de posição.	Distância ou alinhamento do alvo fora das condições de detecção, ou material do alvo reduzindo o alcance efetivo.	Verifique o alinhamento e a distância em relação ao limite de 4 mm; confira o fator de correção correspondente ao material do alvo e observe a indicação LED.
A entrada de avaliação não reconhece o sensor.	Amplificador ou circuito de entrada incompatível com NAMUR, ou alimentação fora da faixa de conexão especificada.	Confirme a compatibilidade NAMUR do amplificador e meça/verifique a tensão de conexão, que deve estar entre 7,5 e 15 V DC.
O sinal permanece em estado incorreto ou instável após a instalação.	Ligação elétrica incorreta ou avaliação inadequada dos canais normalmente fechados.	Revise a ligação segundo o datasheet, confirme a lógica de entrada NAMUR e teste separadamente os dois canais e seus LEDs.
O sensor falha em uma instalação classificada para atmosfera explosiva.	Circuito associado, amplificador ou parâmetros de segurança intrínseca incompatíveis com a identificação certificada do sensor.	Compare a marcação ATEX/IECEx aplicável, a faixa Ta e os limites de U, I, P, capacidade e indutância do circuito com a documentação do sistema.

DOCUMENTAÇÃO TÉCNICA

Folha de dados NN5013 em português (Datasheet) Desenho em escala NN5013 (Desenho Dimensional) Página oficial do produto e documentação disponível (Manual)

PERGUNTAS FREQUENTES

O que é o NN5013 e para quem ele serve?

É um sensor duplo indutivo NAMUR para detecção de posição em acionamentos oscilantes e atuadores. Atende aplicações que aceitam dois canais normalmente fechados e montagem não embutida.

O NN5013 funciona com qualquer entrada de PLC?

Não se deve presumir compatibilidade direta com qualquer entrada de PLC. A ficha especifica NAMUR e conexão com amplificador de comutação, portanto a entrada ou interface precisa ser compatível com essa tecnologia.

O que acompanha o produto?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Ele serve para montagem embutida?

Não: a montagem indicada para o NN5013 é não embutida. Se a instalação exigir montagem embutida, selecione um modelo cuja ficha declare essa condição.

Posso usar o NN5013 fora da faixa de -20...80 °C?

A ficha especifica temperatura ambiente de -20...80 °C. Não há suporte na informação disponível para afirmar operação fora dessa faixa.

O sensor não detecta a posição do atuador; o que verifico antes de trocar?

Verifique primeiro o alinhamento, a distância ao alvo e o fator de correção do material, além da indicação dos LEDs. Confirme também que o amplificador está configurado para uma entrada NAMUR compatível.

A entrada de avaliação não reconhece o sinal; o sensor pode estar com defeito?

Pode haver incompatibilidade do amplificador ou ligação incorreta, além de falha no sensor. Antes de substituir, confirme a interface NAMUR, a tensão de conexão e a ligação conforme o datasheet.

É melhor comprar o NN5013 ou um sensor indutivo simples?

Escolha o NN5013 quando precisar dos dois canais NAMUR normalmente fechados e da aplicação declarada para acionamentos oscilantes. Se a instalação exigir outra lógica, tecnologia ou montagem, compare os requisitos com a ficha de outro modelo.

Que cuidados devo ter para instalar o NN5013?

Consulte o desenho dimensional, respeite a montagem não embutida e posicione o alvo dentro das condições de detecção. Faça a conexão segundo o datasheet e valide a compatibilidade do amplificador antes de energizar.

Como confirmar se ele é adequado para uma área ATEX?

Compare a classificação da área com a marcação ATEX/IECEx específica do sensor, incluindo grupo, categoria, classe de temperatura e faixa Ta. A adequação depende também do amplificador e do circuito intrinsecamente seguro associado.

GLOSSÁRIO TÉCNICO

NAMUR

Tipo de interface de sensor que requer circuito de avaliação ou amplificador compatível. (Ref.: EN 60947-5-6; função elétrica NAMUR)

Alcance de detecção

Distância de detecção especificada entre o sensor e o alvo, sujeita às condições de montagem e ao material. (Ref.: 4 mm; montagem não embutida)

Distância real de comutação usada como referência para tolerâncias e histerese informadas pelo fabricante. (Ref.: 4 ± 10 % mm)

Intrinsecamente seguro

Condição de circuito que limita parâmetros elétricos para uso conforme certificação e avaliação do conjunto. (Ref.: U máximo 15 V; I máximo 50 mA; P máximo 120 mW)

IP67

Grau de proteção declarado para o invólucro; a instalação deve seguir as condições especificadas pelo fabricante. (Ref.: grau de proteção IP67)
