NM501A IFM - Sensor Indutivo NAMUR ifm Áreas explosivas 35mm M12 NF

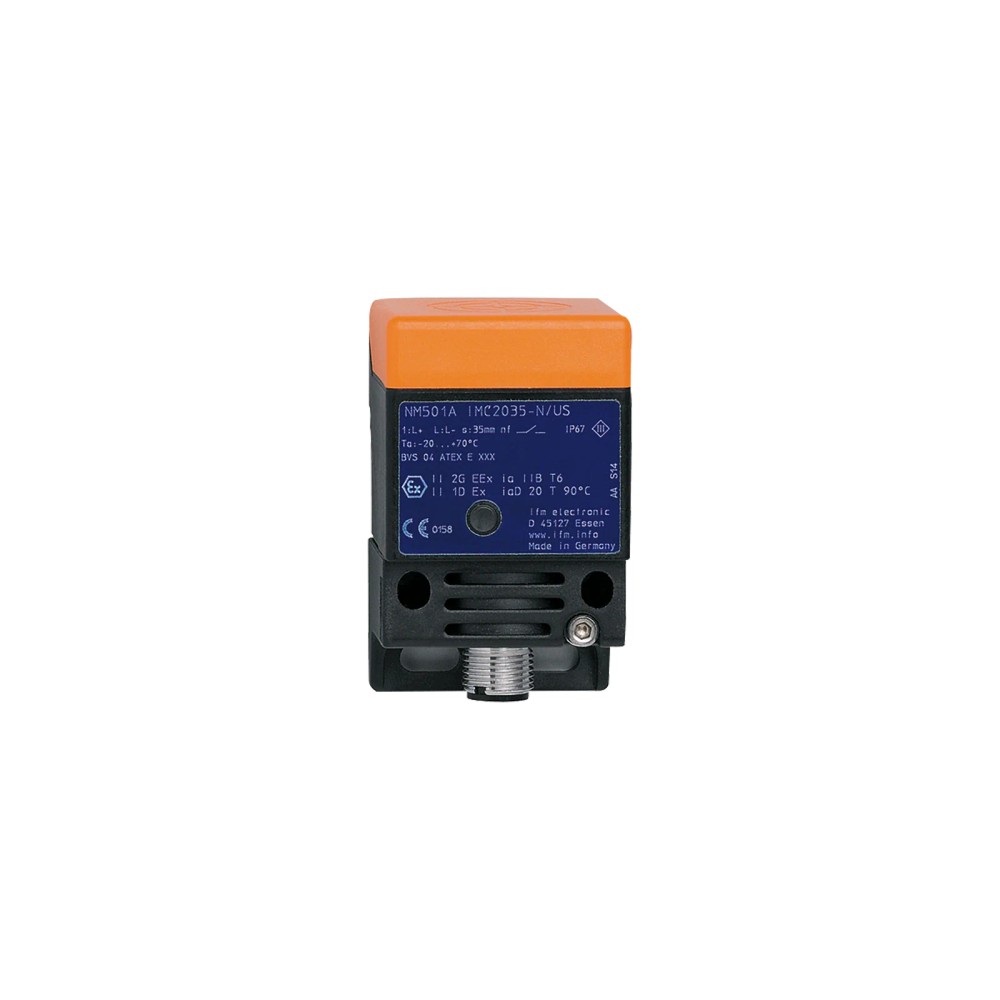

Imagem meramente ilustrativa

R$ 656,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NM501A
EAN: 4021179168854
NCM do produto: 85365090

Destaques do Produto Tecnologia NAMUR...mais

Fechar menu

Saiba mais sobre: "NM501A IFM - Sensor Indutivo NAMUR ifm Áreas explosivas 35mm M12 NF"

Destaques do Produto

Tecnologia

NAMUR indutiva

Alcance

35 mm, montagem não embutida

Saída

Normalmente fechada

Conexão

M12, codificação A

Ambiente

Áreas potencialmente explosivas; -20...70 °C

Circuito

Amplificador de comutação/circuito seguro homologado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo NAMUR ifm NM501A, retangular, 35 mm, M12, normalmente fechado

O ifm NM501A é um sensor indutivo NAMUR para detectar objetos metálicos sem contato, destinado a aplicações em áreas potencialmente explosivas. Tem alcance de detecção de 35 mm, saída normalmente fechada e conexão M12. Deve ser conectado a um amplificador de comutação ou circuito elétrico seguro e homologado, respeitando os limites indicados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Indutivo NAMUR
Alcance de detecção	35 mm; distância real Sr: 35 ± 10 %
Tipo de saída	Normalmente fechado
Conexão elétrica	M12, codificação A
Frequência de comutação DC	100 Hz
Tensão nominal	8,2 V DC (1 kΩ)
Proteção	IP 67
Temperatura ambiente	-20...70 °C
Dimensões	40 x 40 x 66 mm
Aprovações	BVS 04 ATEX E 091 X; IECEx BVS 06.0003X

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações potencialmente explosivas, respeitando a identificação ATEX/IECEx do modelo e os requisitos da instalação.
Instalações que necessitam de sinal NAMUR normalmente fechado e utilizam amplificador de comutação ou circuito seguro homologado.
Montagem não embutida com espaço para o invólucro retangular de 40 x 40 x 66 mm.

⚠ Considere outro se precisa de:

Não ligar diretamente a uma entrada digital convencional sem confirmar que ela é compatível com NAMUR e com os parâmetros elétricos do sensor.
Não utilizar em condição ambiental fora da faixa de -20...70 °C.
Não selecionar se a aplicação exigir saída diferente de normalmente fechada, frequência superior a 100 Hz ou distância de detecção diferente da especificada.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: detecção indutiva em áreas potencialmente explosivas, observando as identificações ATEX/IECEx e os requisitos do circuito de segurança intrínseca.
Aplicação comprovada pela ficha: uso com amplificador de comutação compatível com NAMUR; conferir os limites máximos elétricos especificados para a conexão.
Possibilidade de uso inferida: detecção de posição ou presença de peças metálicas em máquinas e instalações. Validar a distância efetiva para o material-alvo usando os fatores de correção informados.
Limitações: faixa de temperatura ambiente de -20...70 °C, montagem não embutida e frequência de comutação DC de 100 Hz. A ficha não especifica protocolos digitais nem compatibilidade com entradas convencionais sem interface NAMUR.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo NAMUR ifm NM501A, retangular, 35 mm, M12, normalmente fechado, verifique estes pontos:

Escolha o NM501A

Quando o projeto requer sensor indutivo NAMUR, alcance nominal de 35 mm, saída normalmente fechada, montagem não embutida e conexão M12, com uso em área potencialmente explosiva conforme as aprovações e condições aplicáveis.

Verifique o circuito antes da compra

Confirme que o amplificador de comutação/circuito seguro é homologado e respeita os valores máximos especificados para essa conexão: U = 15 V, I = 50 mA e P = 120 mW.

Avalie outra especificação se necessário

Busque outro modelo quando a instalação exigir saída normalmente aberta, montagem embutida, alcance diferente ou frequência de comutação acima de 100 Hz. A ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor NAMUR indutivo	Tecnologia e função declaradas pelo fabricante.
Marca	ifm	Fabricante do produto.
Modelo/SKU/part number	NM501A	Código de identificação do modelo.
GTIN	4021179168854	Identificação comercial do produto.
Aplicação declarada	Aplicações em áreas potencialmente explosivas	Aplicar conforme aprovações, identificação do aparelho e condições de instalação.
Identificação ATEX	II 1D Ex ia IIIC T200 90°C Da / II 2G Ex ia IIB T6 Gb	Marcação informada para o aparelho; verificar a classificação da área e os requisitos do projeto.
Aprovações	BVS 04 ATEX E 091 X; IECEx BVS 06.0003X	Referências de aprovação indicadas na ficha.
Norma EMC	EN 60947-5-6	Norma informada para a função elétrica NAMUR.

Detecção e montagem
Alcance de detecção	35 mm	Distância nominal informada; sensor de montagem não embutida.
Distância real de comutação Sr	35 ± 10 % mm	Faixa indicada pelo fabricante para a distância real de comutação.
Histerese	1...15 % de Sr	Valor expresso como percentual da distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Faixa relativa à distância real de comutação.
Montagem	Não embutido	Requisito de instalação declarado.
Posições da zona ativa	5 posições possíveis	Característica do invólucro indicada na ficha.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais listados; considerar ao avaliar a distância de detecção.

Dados elétricos e função de saída
Tecnologia elétrica	NAMUR	Interface elétrica do sensor; requer circuito compatível.
Tipo de corrente	DC	Tipo de corrente indicado na ficha.
Quantidade de fios	2 fios	Configuração elétrica do sensor.
Saída	Normalmente fechada	Estado de saída especificado para o modelo.
Tensão nominal DC	8,2 V; (1 kΩ)	Condição nominal indicada pelo fabricante.
Tensão de conexão DC	7,5...30 V	Aplicável somente quando utilizado fora de áreas explosivas.
Consumo de corrente	< 1 mA; (bloqueado; condutor: > 2,1)	Valor transcrito da ficha; consultar o datasheet para interpretação do estado e da condição do condutor.
Corrente máxima constante da saída de comutação DC	30 mA	Aplicável quando o sensor é utilizado fora de áreas explosivas.
Limites para conexão com amplificador	U = 15 V / I = 50 mA / P = 120 mW	Valores máximos indicados para circuitos elétricos seguros e homologados.
Frequência de comutação DC	100 Hz	Limite de frequência informado para comutação em DC.
Status de chaveamento	1 x LED, amarelo	Indicador visual informado na ficha.

Limites de segurança intrínseca
Capacidade própria máxima	220 nF	Parâmetro elétrico do sensor a considerar na avaliação do circuito.
Indutância própria máxima	710 μH	Parâmetro elétrico do sensor a considerar na avaliação do circuito.
Classe de proteção	III	Classificação informada pelo fabricante.

Condições ambientais e resistência
Temperatura ambiente	-20...70 °C	Faixa de temperatura ambiente especificada.
Grau de proteção	IP 67	Grau declarado para o produto; observar as condições de instalação e uso do fabricante.
Carga de choque/vibração	30 g (11 ms) / 10-55 Hz (1 mm)	Valores de resistência mecânica informados na ficha.

Conexão elétrica
Conector	1 x M12	Tipo e quantidade de conexão elétrica.
Codificação	A	Codificação do conector M12.
Contatos	5, dourado	Material/acabamento dos contatos indicado na ficha.
Bloqueio	Latão, revestido com bronze branco	Material e revestimento informados para o bloqueio do conector.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Formato físico do sensor.
Dimensões	40 x 40 x 66 mm	Dimensões externas informadas.
Peso	189 g	Peso indicado no cadastro técnico.
Invólucro	PPE	Material declarado para o invólucro.
Face ativa	PPE laranja	Material e cor indicados para a face ativa.
Tampa da extremidade	PPS	Material declarado.
Adaptador de montagem	PPS preto	Material e cor declarados.
Parafuso	Aço galvanizado	Material e acabamento declarados.
MTTF	2935 anos	Valor informado na ficha técnica; não representa prazo de vida útil garantido.

Acessórios e fornecimento
Material incluído	1 suporte de montagem; 1 chave Allen sextavada	Itens indicados como incluídos no fornecimento.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Sinal elétrico NAMUR conforme EN 60947-5-6.

• Compatibilidade funcional com amplificador de comutação adequado para sensor NAMUR; a ficha indica conexão com amplificador de comutação.

• A ficha não especifica protocolos de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 5 contatos dourados. Sensor de 2 fios, função elétrica NAMUR e saída normalmente fechada. Para uso em área potencialmente explosiva, conectar a circuito elétrico seguro e homologado. O fabricante informa, para a conexão com o amplificador, valores máximos de U = 15 V, I = 50 mA e P = 120 mW. A conexão DC de 7,5...30 V é indicada somente para uso fora de áreas explosivas.

Processo Não possui conexão de processo; é um sensor de proximidade com invólucro retangular e montagem não embutida. A fixação mecânica deve considerar as dimensões de 40 x 40 x 66 mm e o suporte de montagem incluído.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Detecção por circuito NAMUR com amplificador de comutação compatível	✓	O sensor tem função elétrica NAMUR e a ficha prevê conexão com amplificador de comutação.
Instalação em área potencialmente explosiva	✓	O produto é indicado para essas aplicações e possui identificações ATEX e IECEx; a instalação deve respeitar a classificação e as condições aplicáveis.
Ligação direta a entrada digital DC convencional, sem interface NAMUR	✗	A saída é NAMUR; a ficha não declara compatibilidade direta com uma entrada digital convencional.
Uso em área não explosiva dentro da faixa elétrica DC indicada	✓	A ficha indica tensão de conexão DC de 7,5...30 V quando utilizado fora de áreas explosivas.
Aplicação que requer saída normalmente aberta	✗	A configuração de saída informada para o NM501A é normalmente fechada.
Instalação que requer montagem embutida	✗	A ficha especifica montagem não embutida.
Conexão mecânica M12 com equipamento de pinagem ou função elétrica desconhecida	✗	A compatibilidade mecânica do conector, por si só, não confirma compatibilidade elétrica. A ficha não fornece pinagem detalhada; verificar o documento do fabricante e o circuito conectado.

INSTALAÇÃO

Como instalar o Sensor Indutivo NAMUR ifm NM501A, retangular, 35 mm, M12, normalmente fechado

Confirme que o NM501A, com saída normalmente fechada e tecnologia NAMUR, corresponde à lógica e à distância exigidas pela aplicação.
Verifique a classificação da área e confirme que a identificação ATEX/IECEx do sensor atende aos requisitos do projeto.
Selecione um amplificador de comutação/circuito seguro homologado e confira os limites elétricos indicados pelo fabricante antes de conectar.
Fixe o sensor usando o suporte incluído, respeitando a montagem não embutida e reservando espaço para as dimensões externas de 40 x 40 x 66 mm.
Conecte o M12 codificado A ao circuito compatível; não deduza a pinagem apenas pela forma do conector. Consulte a documentação do fabricante para a atribuição dos contatos.
Após a instalação, verifique o estado do LED amarelo e teste a comutação com o objeto-alvo, considerando o material e o fator de correção correspondente.

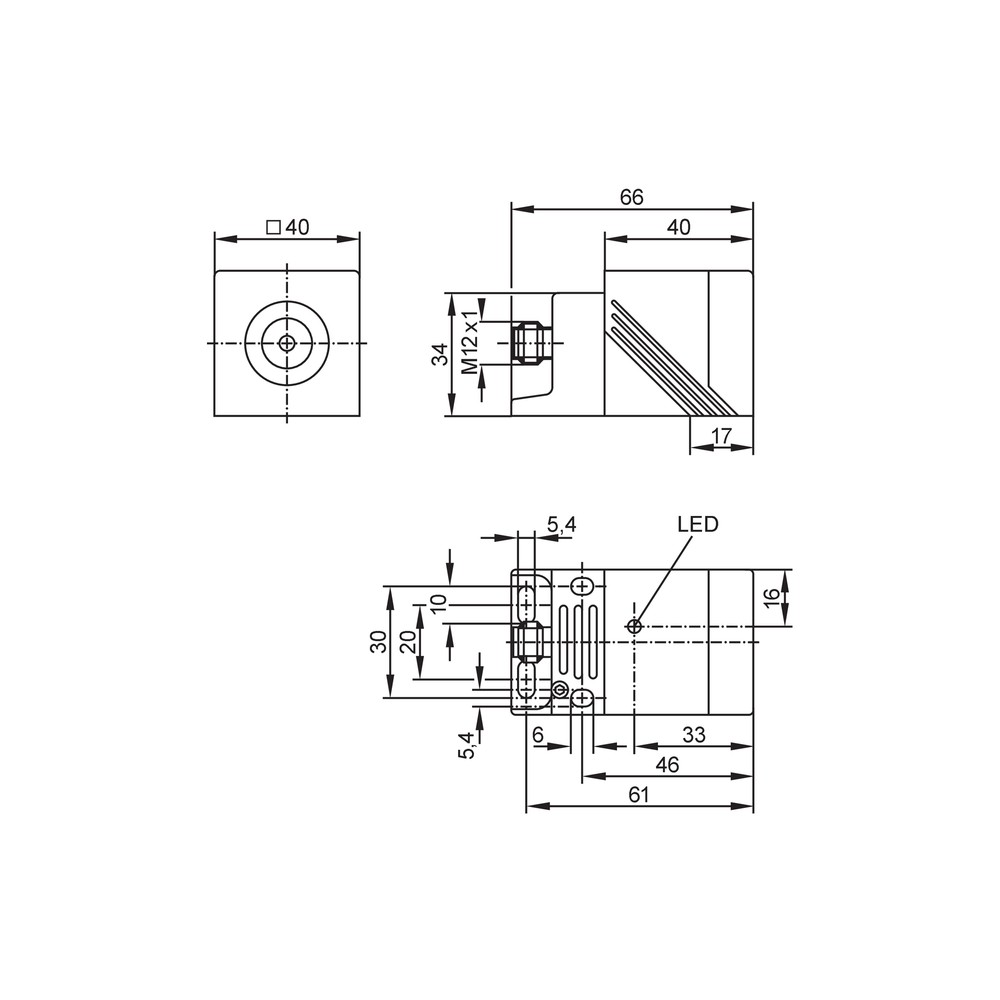

Desenho Dimensional

ACESSÓRIOS

Suporte de montagem: 1 unidade
Chave Allen sextavada: 1 unidade

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O amplificador não reconhece a mudança de estado do sensor.	Entrada ou amplificador incompatível com NAMUR, ligação incorreta ou circuito fora dos limites especificados.	Confirme que o dispositivo conectado aceita sinal NAMUR e confira a ligação e os limites elétricos com o datasheet; não aplique a tensão de uso fora de área explosiva em uma instalação em área classificada.
A detecção ocorre a uma distância menor do que a esperada.	Material-alvo com fator de correção inferior a 1 ou montagem/posição do objeto diferente da condição de referência.	Identifique o material do alvo e compare seu fator de correção com o valor da ficha; verifique também a posição relativa do alvo e do sensor.
A saída permanece em um estado e não comuta durante o teste.	Objeto fora do alcance efetivo, conexão elétrica incompatível ou falha no circuito de avaliação.	Aproxime um alvo metálico dentro da distância aplicável, observe o LED amarelo e verifique o funcionamento do amplificador e do circuito NAMUR.
O sensor apresenta falha ou comportamento irregular em campo.	Temperatura ambiente fora da faixa especificada ou condições de instalação incompatíveis com os requisitos do equipamento.	Meça a temperatura no local, confira se está entre -20 e 70 °C e verifique a instalação, o conector M12 e as condições do circuito conforme a documentação do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados NM501A (PT-BR) (Datasheet) Desenho em escala NM501A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o NM501A e para que tipo de sistema ele serve?

É um sensor de proximidade indutivo NAMUR para detecção sem contato, especificado para aplicações em áreas potencialmente explosivas. Requer circuito de avaliação compatível com NAMUR.

Ele funciona com qualquer entrada de CLP?

Não é possível confirmar compatibilidade com qualquer entrada de CLP: a saída é NAMUR. Verifique se a entrada ou o amplificador aceita esse tipo de sinal e atende aos parâmetros elétricos da instalação.

O NM501A serve para detectar alumínio ou cobre?

A ficha lista fatores de correção de 0,4 para alumínio e 0,3 para cobre. Portanto, não considere o alcance nominal de 35 mm como distância garantida para esses materiais; valide a distância efetiva na aplicação.

Posso usar esse sensor embutido na estrutura?

Não. A ficha especifica montagem não embutida.

O sensor não comuta; o que devo verificar antes de trocar?

Verifique se o objeto está dentro do alcance efetivo, se o material exige correção da distância e se o amplificador reconhece um sinal NAMUR normalmente fechado. Observe também o LED amarelo de status.

A leitura fica instável ou abaixo da distância esperada; qual pode ser a causa?

Uma causa possível é o material do alvo, pois a ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre. Confira também o posicionamento do sensor e as condições do circuito.

O que acompanha o NM501A: sensor avulso ou kit?

A ficha informa o fornecimento de uma unidade e inclui um suporte de montagem e uma chave Allen sextavada. Não há indicação de um kit de sensores.

Devo escolher este modelo ou um sensor normalmente aberto?

Escolha o NM501A quando a aplicação exigir saída normalmente fechada e tecnologia NAMUR. Se o projeto exigir saída normalmente aberta, selecione um modelo com essa configuração; a ficha não identifica uma alternativa específica.

Como faço a instalação elétrica no conector M12?

Conecte o M12 codificado A a um circuito NAMUR compatível, mas não deduza a pinagem pela codificação do conector. Consulte o datasheet do fabricante para a atribuição dos contatos e respeite os limites elétricos aplicáveis.

Posso ligar o NM501A a uma fonte de 7,5...30 V em uma área explosiva?

A ficha limita a indicação de 7,5...30 V DC ao uso fora de áreas explosivas. Em área classificada, utilize circuito elétrico seguro e homologado e siga os parâmetros e requisitos do fabricante.

GLOSSÁRIO TÉCNICO

NAMUR

Tipo de interface elétrica para sensor de proximidade que requer circuito de avaliação compatível. (Ref.: função elétrica NAMUR; EN 60947-5-6)

Sr — distância real de comutação

Distância real de comutação declarada para o sensor, especificada neste modelo como 35 ± 10 %. (Ref.: distância real de comutação Sr)

Histerese

Diferença entre os pontos de acionamento e desacionamento, expressa para este modelo como percentual de Sr. (Ref.: histerese 1...15 % de Sr)

Montagem não embutida

Condição de montagem declarada para o sensor; deve ser considerada no posicionamento em relação à estrutura e aos objetos próximos. (Ref.: montagem não embutida)

Segurança intrínseca

Condição de proteção elétrica indicada para aplicações em áreas potencialmente explosivas, dependente do uso de circuito seguro homologado e do atendimento aos parâmetros aplicáveis. (Ref.: identificação ATEX II 1D Ex ia IIIC T200 90°C Da / II 2G Ex ia IIB T6 Gb)
