Sensor Indutivo NAMUR IFM NI501A

Pré-visualizar: NI501A IFM - Sensor Indutivo NAMUR Áreas Explosivas M30 15mm M12

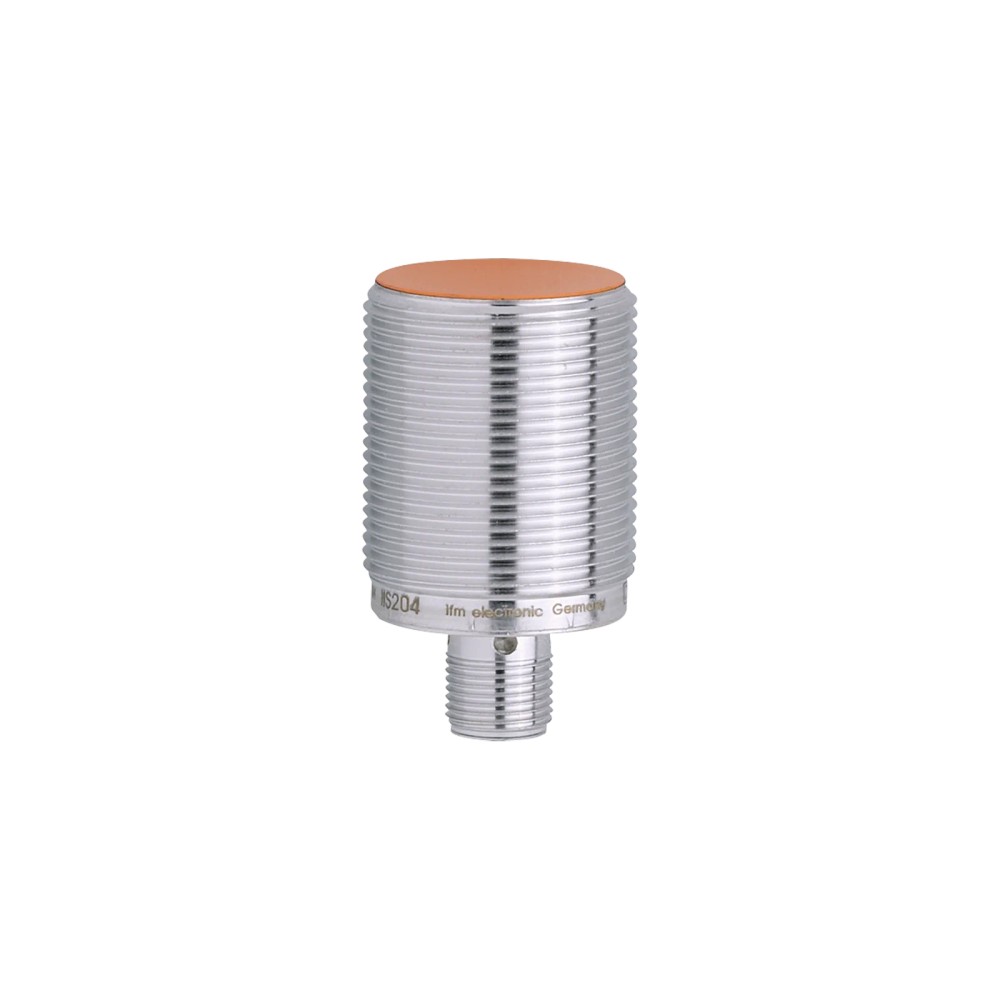

NI501A IFM - Sensor Indutivo NAMUR Áreas Explosivas M30 15mm M12

Imagem meramente ilustrativa

R$ 545,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NI501A
EAN: 4021179168717
NCM do produto: 85365090

Destaques do Produto Tipo de sensor...mais

Fechar menu

Saiba mais sobre: "NI501A IFM - Sensor Indutivo NAMUR Áreas Explosivas M30 15mm M12"

Destaques do Produto

Tipo de sensor

Indutivo NAMUR

Alcance

15 mm

Conexão

M12

Design

M30

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo NAMUR IFM NI501A - M30 15mm IP67

O sensor indutivo NI501A da ifm é um dispositivo robusto com tecnologia NAMUR, desenvolvido especificamente para detecção de posição em áreas com risco de explosão. Utilizando um invólucro M30 robusto, oferece alta confiabilidade para processos industriais seguros. Suas características principais incluem alcance de detecção de 15 mm, grau de proteção IP67 e conformidade com as normas ATEX e IECEx.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
SKU	NI501A
Alcance	15 mm
Conexão	M12
Proteção	IP 67
Temperatura	-20 a 70 °C
Saída	Normalmente fechado
Design	M30

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de automação em áreas potencialmente explosivas (Ex ia).
Monitoramento de fim de curso em máquinas industriais com rosca M30.
Aplicações que utilizam interfaces de segurança intrínseca.

⚠ Considere outro se precisa de:

Instalação em circuitos que não possuam amplificador de comutação NAMUR.
Exposição a temperaturas fora da faixa de -20 a 70 °C.
Utilização em aplicações com tensões de alimentação superiores a 30V DC quando fora de áreas perigosas.

APLICAÇÕES E USO

Monitoramento de posições em plantas químicas e refinarias.
Detecção de fim de curso em áreas classificadas.
Automação de processos industriais em ambientes com vapores ou pós inflamáveis.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo NAMUR IFM NI501A - M30 15mm IP67, verifique estes pontos:

Quando escolher este sensor

Utilize quando o ambiente exigir proteção contra explosão (certificação ATEX) e o sistema de automação suportar interface NAMUR.

Quando buscar outra opção

Se a aplicação não exigir proteção Ex, prefira sensores industriais convencionais (PNP/NPN) para simplificar a integração com I/Os padrão de CLP.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tecnologia	NAMUR	Padrão de interface para sensores em áreas classificadas.
Tensão nominal DC	8,2 V (1kΩ)	Tensão de operação nominal do circuito NAMUR.
Consumo de corrente	< 1 mA (bloqueado)	Limites de corrente para monitoramento de estado.

Dados Mecânicos
Dimensões	M30 x 1,5 / L = 50 mm	Geometria do invólucro para instalação.
Montagem	Embutido	Requisito técnico para montagem em superfícies metálicas.
Grau de proteção	IP 67	Estanqueidade contra sólidos e líquidos.

Área de Aplicação
Identificação ATEX	II 1G Ex ia IIB T6 Ga	Classificação de proteção contra explosão conforme normas vigentes.
Temperatura ambiente	-20...70 °C	Limites operacionais térmicos do sensor.

COMPATIBILIDADE

Comunicação

• NAMUR (EN 60947-5-6)

Conexões

Elétrica Conector M12, 4 pinos (utilizado com 2 fios)

Processo Rosca M30 x 1,5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com risco de explosão (Zona 0, 1, 2)	✓	Possui certificação ATEX e IECEx para esta finalidade.
CLP com entrada digital PNP/NPN padrão	✗	Requer obrigatoriamente um amplificador de comutação NAMUR.

INSTALAÇÃO

Como instalar o Sensor Indutivo NAMUR IFM NI501A - M30 15mm IP67

Verifique se o local de montagem está desenergizado.
Posicione o sensor no suporte de montagem M30.
Utilize as porcas de fixação para garantir o aperto mecânico.
Conecte o conector M12 verificando o alinhamento dos pinos.
Certifique-se de que a conexão segue as normas de segurança intrínseca.
Teste o funcionamento através do indicador LED.

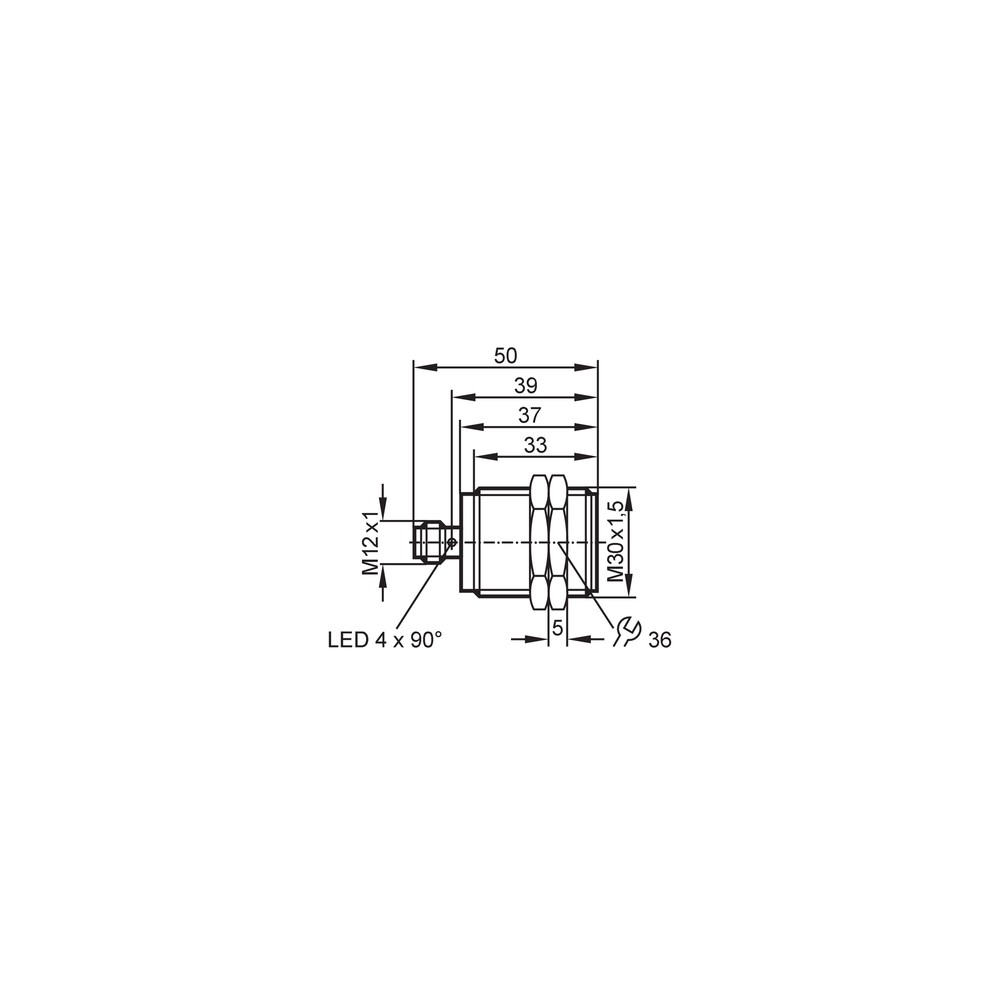

Desenho Dimensional

ACESSÓRIOS

Porcas de fixação (2 unidades)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou sinal ausente.	Falha no amplificador NAMUR ou interrupção do cabo.	Verificar continuidade da fiação e tensão nominal de 8,2V.
Detecção intermitente.	Objeto metálico fora do limite de detecção ou desalinhado.	Confirmar distância de montagem (15mm) e alinhamento axial.
Sensor permanece acionado indevidamente.	Acúmulo de material na face ativa.	Limpar a superfície PBT e verificar ausência de resíduos magnéticos.
Dano ao sensor ou erro de comutação.	Tensão fora da faixa operacional segura.	Medir a tensão de alimentação e comparar com os valores limites (7,5-30V DC fora de áreas ATEX).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho Dimensional (Escala) (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor NI501A e qual sua principal função?

O NI501A é um sensor indutivo tipo NAMUR, projetado para detecção de posição sem contato em ambientes industriais com risco de explosão.

Quais itens acompanham o sensor NI501A na embalagem?

Este sensor acompanha duas porcas de fixação para instalação direta em roscas M30.

Posso utilizar este sensor diretamente em entradas digitais comuns de PLCs?

Este sensor não deve ser utilizado em aplicações que exijam saídas digitais convencionais (PNP/NPN), pois ele requer um amplificador de comutação compatível com o padrão NAMUR.

Existem restrições de ambiente para o uso deste sensor?

O sensor não é adequado para ambientes que excedam a temperatura de -20 a 70 °C ou que exijam certificações de segurança diferentes das especificadas (ATEX/IECEx).

Como diagnosticar falhas no funcionamento do sensor?

Sintomas como falha de comutação ou ausência de sinal podem indicar falha no amplificador NAMUR ou rompimento no cabo; verifique a continuidade da fiação e a tensão nominal de 8,2V.

O que verificar antes de substituir a unidade?

A verificação deve começar pela medição da corrente de consumo (deve ser < 1 mA bloqueado) e conferência da integridade da face ativa do sensor.

Qual a diferença entre este sensor e um indutivo padrão de mercado?

O NI501A utiliza tecnologia NAMUR para áreas explosivas, enquanto sensores indutivos padrão operam com tensões DC convencionais (como 24V) e saídas PNP/NPN, sendo tecnicamente incompatíveis entre si.

Este sensor é superior aos modelos padrão para qualquer aplicação?

Este modelo é específico para ambientes classificados (Ex ia), sendo a escolha correta para conformidade com normas de segurança intrínseca, ao contrário de modelos industriais standard.

Quais os cuidados necessários na instalação mecânica?

A instalação exige alinhamento perpendicular à face ativa e aperto das porcas de fixação para evitar vibrações mecânicas excessivas que possam interferir na detecção.

Qual a procedência e certificação do componente?

O produto é fabricado pela ifm electronic e atende às certificações ATEX e IECEx para atmosferas explosivas, garantindo a rastreabilidade e segurança exigidas.

GLOSSÁRIO TÉCNICO

NAMUR

Norma para sensores de proximidade que operam através de uma corrente de loop, comum em áreas com risco de explosão (Ref.: EN 60947-5-6).

Segurança Intrínseca (Ex ia)

Técnica de proteção onde a energia elétrica e térmica no equipamento é limitada, impedindo a ignição de atmosferas explosivas (Ref.: ATEX/IECEx).

Distância de comutação (Sr)

A distância nominal na qual o sensor detecta a presença de um objeto metálico sob condições normais (Ref.: 15 mm).

IP67

Grau de proteção contra entrada de poeira e imersão temporária em água (Ref.: DIN EN 60529).

Histerese

A diferença entre o ponto de ativação e o ponto de desativação do sensor (Ref.: 1-15% de Sr).
