NI5003 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M30 15mm IP67

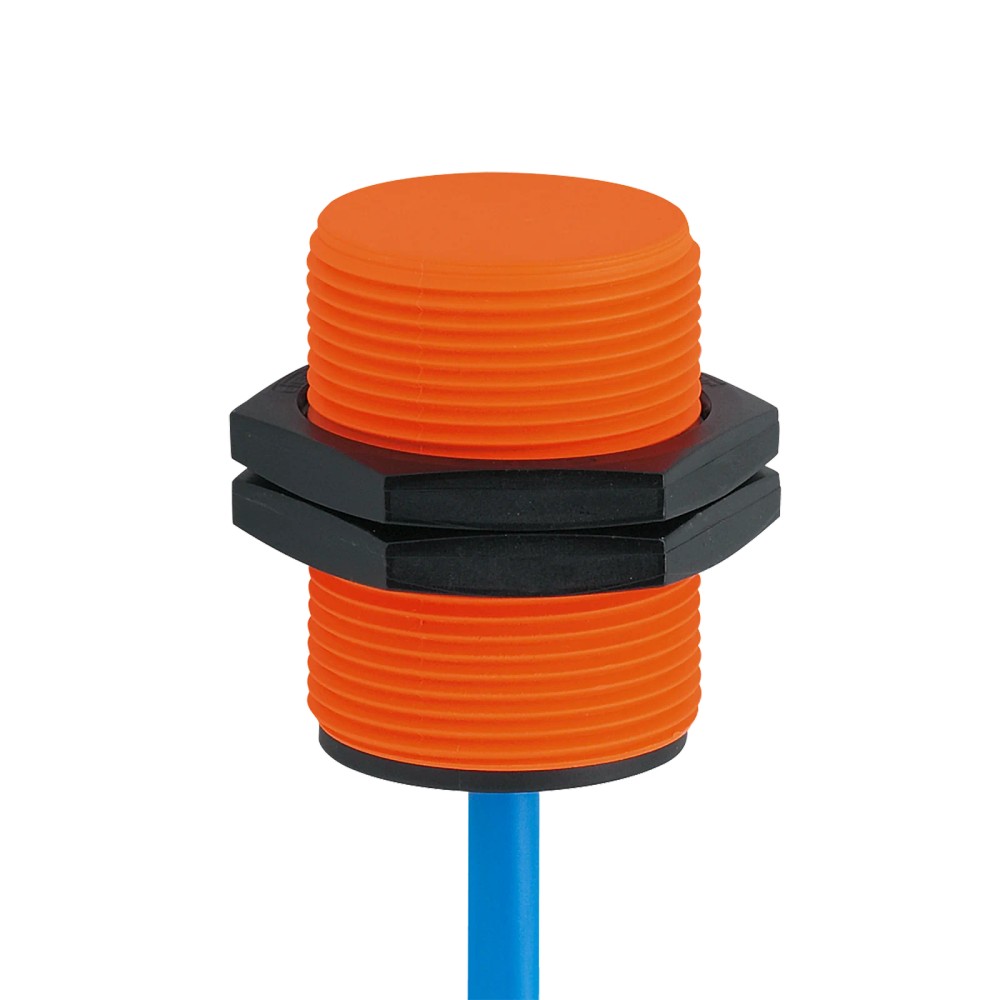

Imagem meramente ilustrativa

R$ 507,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NI5003
EAN: 4021179168649
NCM do produto: 85365090

Destaques do Produto Rosca M30 x 1.5...mais

Fechar menu

Saiba mais sobre: "NI5003 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M30 15mm IP67"

Destaques do Produto

Rosca

M30 x 1.5

Alcance

15 mm

Saída

Normalmente Fechado

Cabo

2 metros PVC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o NI5003 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M30 15mm IP67

O NI5003 é um sensor indutivo NAMUR de alta confiabilidade projetado para detecção de posição em atmosferas potencialmente explosivas. Com design M30 e alcance de 15 mm, este dispositivo oferece segurança intrínseca para ambientes industriais críticos. Sua construção robusta com proteção IP67 garante operação estável sob condições exigentes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	NI5003
Tecnologia	NAMUR
Dimensões	M30 x 1.5 / 41 mm
Distância de detecção	15 mm
Função saída	Normalmente fechado
Grau de proteção	IP 67
Conexão	Cabo 2m PVC
MTTF	4697 anos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas potencialmente explosivas (Gases e Poeiras).
Monitoramento de fim de curso em cilindros pneumáticos em ambientes químicos.
Detecção de presença de metais em zonas 0, 1 e 2.

⚠ Considere outro se precisa de:

Instalação em áreas sem proteção contra atmosferas explosivas se o custo do amplificador NAMUR não for justificado.
Aplicações que exijam saída do tipo normalmente aberta (NA).
Uso em sistemas de automação que operam diretamente com tensões DC comuns (10-30V) sem interface de segurança.

APLICAÇÕES E USO

Monitoramento de válvulas e atuadores em zonas Ex 1 e 2.
Detecção de presença de peças metálicas em linhas de pintura industrial.
Sistemas de segurança intrínseca que utilizam amplificadores de comutação compatíveis com NAMUR.

COMO ESCOLHER

Antes de comprar o NI5003 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M30 15mm IP67, verifique estes pontos:

Quando utilizar

Escolha este modelo quando houver necessidade de conformidade ATEX e a aplicação exigir um sensor de 15 mm de alcance com carcaça M30.

Quando buscar alternativa

Busque outra opção se o seu CLP não possuir entrada para sensor NAMUR ou se a aplicação for em local que não exige proteção contra explosão, onde sensores DC padrão são mais econômicos.

ESPECIFICAÇÕES TÉCNICAS

Dados básicos
Tipo de sensor	Indutivo	Princípio de funcionamento baseado em campo eletromagnético.
Tecnologia	NAMUR	Padrão de saída de corrente conforme EN 60947-5-6.

Performance
Alcance de detecção	15 mm	Distância nominal de atuação sobre alvo de aço padrão.
Montagem	Não embutido	Requer zona livre de metal ao redor da face ativa.

Dados elétricos
Tensão nominal	8.2 V	Tensão de operação em circuitos NAMUR.
Consumo de corrente	< 1 mA (bloqueado)	Estado do sensor quando não há alvo detectado.

Condições ambientais
Grau de proteção	IP 67	Proteção contra poeira e imersão temporária em água.
Temperatura ambiente	-20...80 °C	Limites operacionais de temperatura ambiente.

COMPATIBILIDADE

Comunicação

• Interface NAMUR (EN 60947-5-6)

Conexões

Elétrica Cabo de 2 metros PVC

Processo M30 x 1.5

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com risco de explosão (ATEX)	✓	Possui certificação ATEX para zonas 0, 1 e 2.
Sistemas de 24V DC sem amplificador	✗	O sensor NAMUR exige corrente específica de 8.2V, não sendo compatível com entradas DC padrão.

INSTALAÇÃO

Como instalar o NI5003 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M30 15mm IP67

Verifique a compatibilidade do amplificador NAMUR antes da conexão.
Rosqueie o sensor manualmente no suporte de fixação.
Posicione o sensor respeitando a distância nominal de 15 mm até o alvo.
Ajuste as duas porcas de fixação para travar o sensor na posição desejada.
Conecte o fio marrom (BN) e o fio azul (BU) ao amplificador de comutação.
Verifique o sinal no amplificador para confirmar o estado NF (Normalmente Fechado).

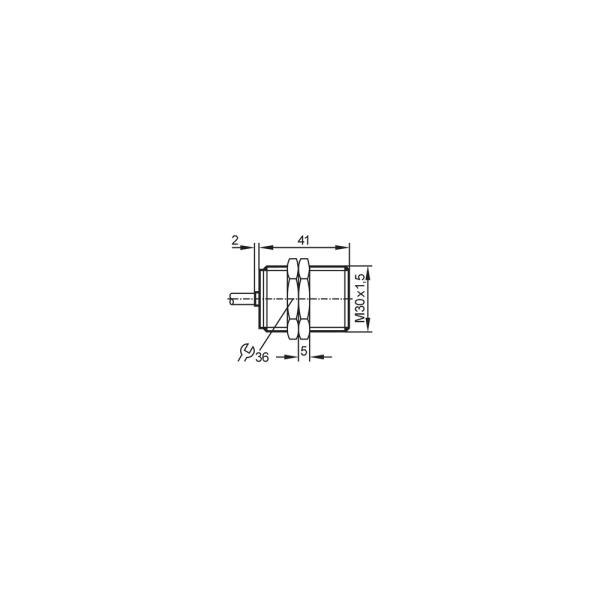

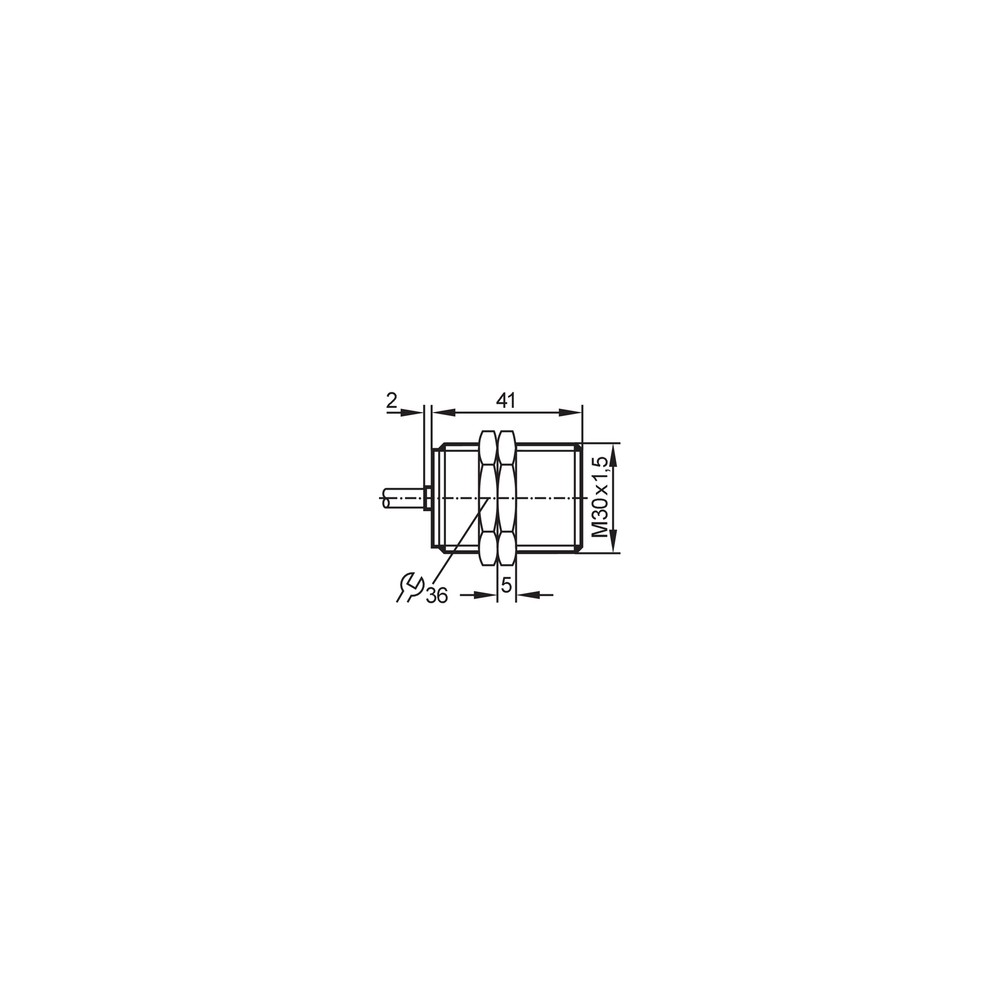

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou apresenta erro no sistema.	Uso de tensão incorreta ou ausência de amplificador NAMUR.	Confirmar se o amplificador de interface está homologado para sensores NAMUR.
Comutações erráticas ou falsos sinais.	Ruído eletromagnético ou cabo mal blindado.	Verificar se o cabo de 2 metros está longe de fontes de alta interferência (cargas indutivas).
Alcance de detecção reduzido ou constante acionado.	Montagem incorreta em material metálico (embutimento).	Garantir que não haja metal ao redor da face sensível conforme manual.
Circuito aberto ou curto-circuito intermitente.	Dano no cabo por tração.	Inspecionar integridade física do cabo PVC.

DOCUMENTAÇÃO TÉCNICA

Datasheet NI5003 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor NI5003 da ifm?

O NI5003 é um sensor indutivo com tecnologia NAMUR, projetado especificamente para detecção de posição sem contato em áreas classificadas com risco de explosão.

O sensor já vem com os acessórios para fixação?

Sim, o produto é fornecido com duas porcas de fixação para instalação imediata no painel ou suporte.

Posso ligar este sensor diretamente em 220V?

Este sensor não é adequado para uso direto em tensão de rede convencional (ex: 110V/220V AC); ele requer um amplificador de comutação NAMUR certificado para operar.

Este sensor funciona como normalmente aberto?

Não, este modelo possui saída do tipo 'normalmente fechado' (NF). Se sua aplicação exige que o sinal abra ao detectar o metal, você precisará de um modelo com saída normalmente aberta (NA).

Como diagnosticar se o sensor está com falha de sinal?

O sintoma típico é o LED do amplificador de comutação não alterar o estado ao passar um metal na frente do sensor. A causa pode ser uma interrupção no cabo de 2m ou erro na polaridade.

O que fazer se o painel indica erro de falha de linha?

Verifique a continuidade do cabo e se a resistência da malha está dentro dos limites do amplificador. Se o sensor estiver em curto ou circuito aberto, o amplificador entrará em estado de erro.

Devo comprar este modelo ou existe uma versão alternativa?

O modelo NI5003 é a versão com saída NF. Se o seu projeto demanda lógica inversa (NA), o modelo correspondente deve ser selecionado, pois não há ajuste de comutação no sensor.

Por que usar um sensor NAMUR em vez de um indutivo comum?

Este sensor é superior para ambientes explosivos devido à sua certificação ATEX e IECEx, sendo uma escolha técnica mais robusta que sensores indutivos padrão em áreas perigosas.

Quais cuidados na instalação física?

O sensor deve ser instalado com o cabo protegido contra tração mecânica. Utilize as porcas de fixação incluídas, respeitando o torque máximo para não danificar a rosca M30 em PBT.

Quem é o responsável pelo faturamento e envio deste produto?

O sensor NI5003 é fabricado pela ifm electronic, com nota fiscal emitida diretamente pelo fabricante e logística gerenciada pela marca.

GLOSSÁRIO TÉCNICO

NAMUR

Padrão europeu de sensores para atmosferas explosivas que utiliza um loop de corrente para detecção, garantindo segurança intrínseca (Ref.: EN 60947-5-6).

Ex ia

Nível de proteção de segurança intrínseca onde o circuito não é capaz de causar ignição em condições normais ou falhas (Ref.: Aprovações ATEX).

Não embutido

Montagem do sensor onde a face sensível deve ficar livre de material metálico ao redor para evitar detecção falsa (Ref.: Alcance de detecção de 15mm).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do alvo, garantindo estabilidade do sinal (Ref.: 1...15% de Sr).

MTTF

Tempo médio até a falha, indicando a confiabilidade estatística do dispositivo (Ref.: 4697 anos).
