NI5002 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M30 10mm IP67

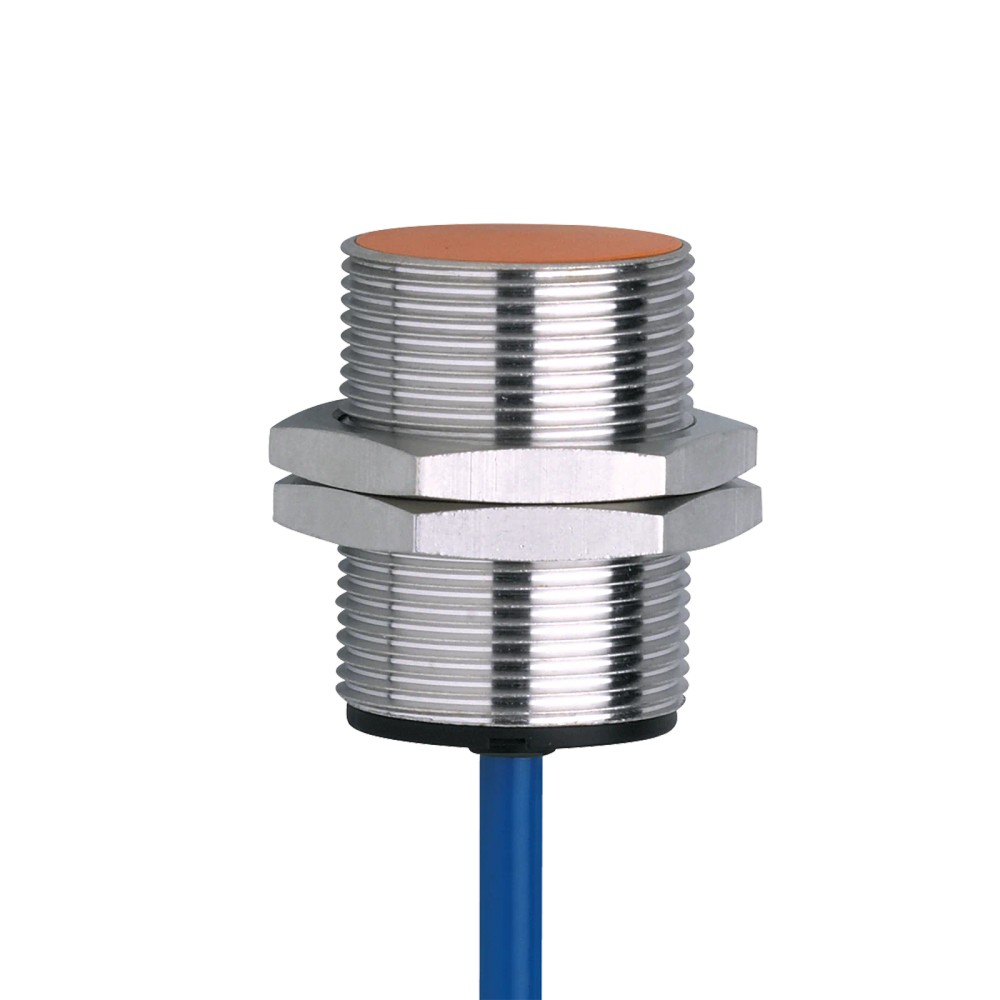

Imagem meramente ilustrativa

R$ 545,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NI5002
EAN: 4021179168632
NCM do produto: 85365090

Destaques do Produto Tecnologia NAMUR,...mais

Fechar menu

Saiba mais sobre: "NI5002 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M30 10mm IP67"

Destaques do Produto

Tecnologia

NAMUR, normalmente fechado

Alcance

10 mm; montagem embutida

Instalação mecânica

Rosca M30 x 1,5; comprimento de 41 mm

Ligação

Cabo PVC de 2 m, dois fios

Aplicação

Áreas potencialmente explosivas, respeitando certificações e condições de instalação

Ambiente

IP67; temperatura ambiente informada de -20...80 °C, com limites ATEX específicos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo NAMUR ifm NI5002, M30 x 1,5, alcance de 10 mm, montagem embutida, IP67

O ifm NI5002 é um sensor indutivo NAMUR para detecção de objetos metálicos em aplicações potencialmente explosivas. Possui alcance nominal de 10 mm, montagem embutida e saída normalmente fechada. A conexão é feita por cabo PVC de 2 m com dois fios, e o grau de proteção informado é IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Indutivo NAMUR
Alcance de detecção	10 mm; distância real de comutação Sr: 10 ± 10 % mm
Montagem	Embutida
Rosca e comprimento	M30 x 1,5; 41 mm
Saída	Normalmente fechada
Conexão elétrica	Cabo PVC de 2 m; 2 fios, 2 x 0,5 mm²
Tensão nominal DC	8,2 V; (1 kΩ)
Grau de proteção	IP67
Temperatura ambiente	-20...80 °C; em áreas explosivas, os limites dependem da identificação ATEX indicada na ficha
Frequência de comutação	450 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em circuitos NAMUR, com amplificador de comutação compatível e homologado para a aplicação.
Instalação em áreas potencialmente explosivas, desde que a classificação da área, os parâmetros do circuito e as condições de temperatura atendam às aprovações e identificações do sensor.
Montagem embutida em posição roscada M30 x 1,5, quando o alcance nominal de 10 mm atende ao projeto.

⚠ Considere outro se precisa de:

Não conectar como se fosse um sensor DC de saída PNP ou NPN: a função elétrica informada é NAMUR e requer circuito/amplificador de comutação compatível.
Não utilizar em circuito intrinsecamente seguro sem verificar os valores máximos do sensor e do equipamento associado, a classificação da área e as condições da aprovação aplicável.
Não selecionar para detectar objetos não metálicos por detecção indutiva; a ficha não especifica detecção desses materiais.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas potencialmente explosivas, quando a classificação da área, o circuito associado e as condições de temperatura correspondem às aprovações do NI5002.
Possibilidade de aplicação: detecção de peças metálicas em máquina ou processo com interface NAMUR e montagem embutida M30 x 1,5; validar o alcance efetivo conforme o material detectado e os fatores de correção informados.
A ficha informa IP67 e temperatura ambiente de -20...80 °C. Para uso em área explosiva, considerar os limites de temperatura específicos associados à identificação ATEX aplicável.
A ficha não especifica detecção de materiais não metálicos, protocolo digital ou uso como saída PNP/NPN.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo NAMUR ifm NI5002, M30 x 1,5, alcance de 10 mm, montagem embutida, IP67, verifique estes pontos:

Escolha o NI5002 quando

A aplicação exigir um sensor indutivo NAMUR normalmente fechado, com montagem embutida M30 x 1,5 e alcance nominal de 10 mm, e houver amplificador de comutação compatível com a interface NAMUR.

Verifique a aplicação em área explosiva

Confirme a classificação da área e compare os parâmetros do circuito associado com os valores e identificações ATEX/IECEx do sensor. A ficha indica condições de temperatura diferentes conforme a identificação; não trate o limite ambiente geral como substituto da avaliação da instalação.

Busque outra configuração quando

O sistema exigir saída PNP/NPN, outro tipo de interface elétrica, outra geometria de montagem ou alcance diferente. A ficha deste modelo não declara essas configurações; confirme a alternativa no catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Modelo	NI5002	Código do produto e part number informados no anúncio.
Nome técnico	Sensor NAMUR indutivo ifm NI5002	Designação do produto.
Marca	ifm	Fabricante indicado no anúncio.
GTIN	4021179168632	Identificador comercial informado na ficha.
Categoria	Sensores indutivos	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Área de aplicação e aprovações
Aplicação declarada	Áreas potencialmente explosivas	Aplicação indicada para o sensor; validar classificação e condições de instalação.
Aprovações	PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEx BVS 06.0003X; TIIS TC16109	Referências de aprovação listadas na ficha.
Identificação ATEX	II 1G Ex ia IIB T6 Ga Ta -20...70°C; II 1G Ex ia IIB T5 Ga Ta -20...80°C; II 2G Ex ia IIC T6 Gb Ta -20...70°C; II 2G Ex ia IIC T5 Gb Ta -20...80°C; II 1D Ex ia IIIC T200 90°C Da Ta: -20...70°C; II 1D Ex ia IIIC T200 100°C Da Ta: -20...80°C	Identificações fornecidas pelo fabricante; a escolha depende da classificação da área e da temperatura aplicável.
Norma EMC	EN 60947-5-6	Norma indicada na ficha para EMC.
Classe de proteção	III	Classe de proteção elétrica informada.

Dados elétricos e interface
Função elétrica	NAMUR	Interface elétrica; requer entrada ou amplificador compatível.
Tensão nominal DC	8,2 V (1 kΩ)	Valor nominal indicado para a função NAMUR.
Tensão de conexão DC	7,5...30 V	Informada para utilização fora de áreas explosivas.
Amplificador de comutação	Conexão com circuitos elétricos seguros e homologados; valores máximos indicados: U = 15 V / I = 50 mA / P = 120 mW	Limites máximos do circuito seguro associado descritos na ficha; verificar também os dados do amplificador.
Consumo de corrente	< 1 mA; bloqueado: condutor > 2,1	Valores reproduzidos conforme a ficha do fabricante.
Corrente máxima constante da saída de comutação DC	30 mA	Aplicável quando utilizado fora de áreas explosivas.
Capacidade própria máxima	145 nF	Parâmetro elétrico a considerar no circuito associado.
Indutância própria máxima	140 μH	Parâmetro elétrico a considerar no circuito associado.

Saída e comutação
Configuração da saída	Normalmente fechado	Estado de saída informado para o produto.
Frequência de comutação DC	450 Hz	Frequência de comutação especificada.

Detecção e desvios
Alcance de detecção	10 mm	Alcance informado para o sensor.
Distância real de comutação Sr	10 ± 10 % mm	Valor real de comutação indicado pelo fabricante.
Histerese	1...15 % de Sr	Faixa percentual referenciada à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados para os materiais indicados; considerar ao estimar o alcance efetivo.

Condições ambientais e resistência
Temperatura ambiente	-20...80 °C	Faixa ambiente informada; em atmosfera explosiva, aplicar os limites específicos da identificação ATEX.
Grau de proteção	IP67	Grau de proteção declarado pelo fabricante.
Carga de choque/vibração	30 g (11 ms) / 10-55 Hz (1 mm)	Valores de resistência a choque e vibração informados na ficha.

Dados mecânicos e conexão
Designação da rosca	M30 x 1,5	Dimensão de montagem mecânica.
Comprimento	41 mm	Comprimento informado para o corpo do sensor.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo integrado e seção dos condutores conforme ficha.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores informada.
Materiais	Latão revestido especial; face ativa: PBT	Materiais declarados para o invólucro e a face ativa.
Acessórios incluídos	2 porcas de fixação	Material incluído conforme ficha.
Peso	231 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

• Interface elétrica NAMUR; conexão com amplificador de comutação indicada pelo fabricante.

• Compatível com circuitos elétricos seguros e homologados, respeitando os valores máximos informados: U = 15 V, I = 50 mA e P = 120 mW.

• A ficha não informa protocolo de comunicação digital nem compatibilidade com IO-Link.

Conexões

Elétrica Cabo PVC de 2 m, 2 fios, 2 x 0,5 mm²; cores BN = marrom e BU = azul. Função elétrica NAMUR, normalmente fechado. Tensão nominal DC: 8,2 V (1 kΩ). Para uso fora de áreas explosivas, a ficha também informa tensão de conexão DC de 7,5...30 V e corrente máxima constante da saída de comutação DC de 30 mA. Verificar os limites e o circuito aplicável antes da ligação.

Processo Conexão mecânica roscada M30 x 1,5; montagem embutida. Comprimento do corpo: 41 mm. Não é uma conexão de processo para fluido indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de amplificador de comutação NAMUR compatível e circuito dimensionado conforme os limites elétricos do fabricante	✓	A ficha especifica função NAMUR e conexão com amplificador de comutação; devem ser respeitados os parâmetros máximos do sensor e do circuito associado.
Entrada de CLP configurada exclusivamente para sensor PNP ou NPN, sem interface NAMUR ou amplificador compatível	✗	A ficha identifica a saída como NAMUR normalmente fechada, não como PNP ou NPN.
Montagem em alojamento roscado M30 x 1,5, com instalação embutida prevista	✓	A rosca e o tipo de montagem informados são M30 x 1,5 e embutido; dimensões e folgas da instalação devem ser conferidas no desenho.
Detecção de material não metálico por princípio indutivo	✗	A ficha identifica o produto como sensor indutivo e não informa detecção de materiais não metálicos.
Uso em área potencialmente explosiva após validação da classificação, dos parâmetros do circuito e das condições de aprovação	✓	O produto é destinado a aplicações potencialmente explosivas e possui identificações e aprovações informadas; a adequação depende da correspondência com a instalação real.

INSTALAÇÃO

Como instalar o Sensor Indutivo NAMUR ifm NI5002, M30 x 1,5, alcance de 10 mm, montagem embutida, IP67

Confirme que a interface de entrada ou o amplificador de comutação é NAMUR e que o circuito atende aos limites elétricos indicados pelo fabricante.
Para instalação em área potencialmente explosiva, valide a classificação da área, a aprovação aplicável, a identificação ATEX e as condições do circuito associado antes de energizar.
Confira no desenho dimensional o espaço disponível e a montagem roscada M30 x 1,5 para instalação embutida.
Instale o sensor na posição prevista pelo projeto e mantenha o alinhamento com o alvo metálico conforme a geometria da aplicação.
Conecte os dois condutores conforme a identificação de cores: BN marrom e BU azul; confirme a ligação no diagrama e na documentação do amplificador utilizado.
Após a montagem, teste a comutação com o amplificador compatível e verifique o ponto de detecção e o funcionamento dentro das condições ambientais especificadas.

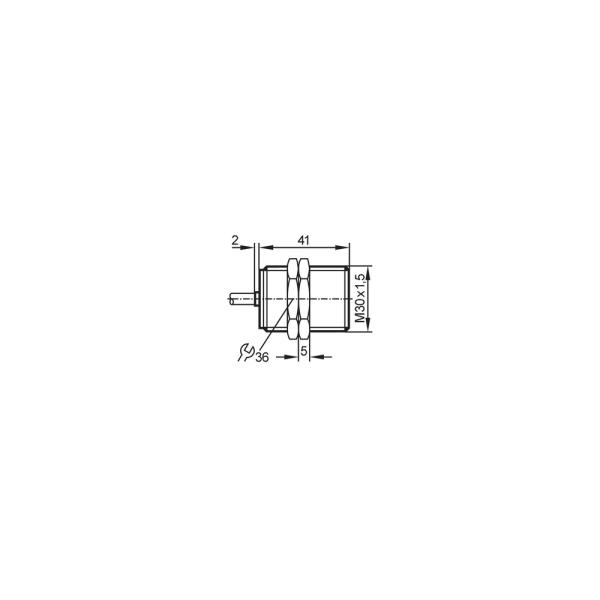

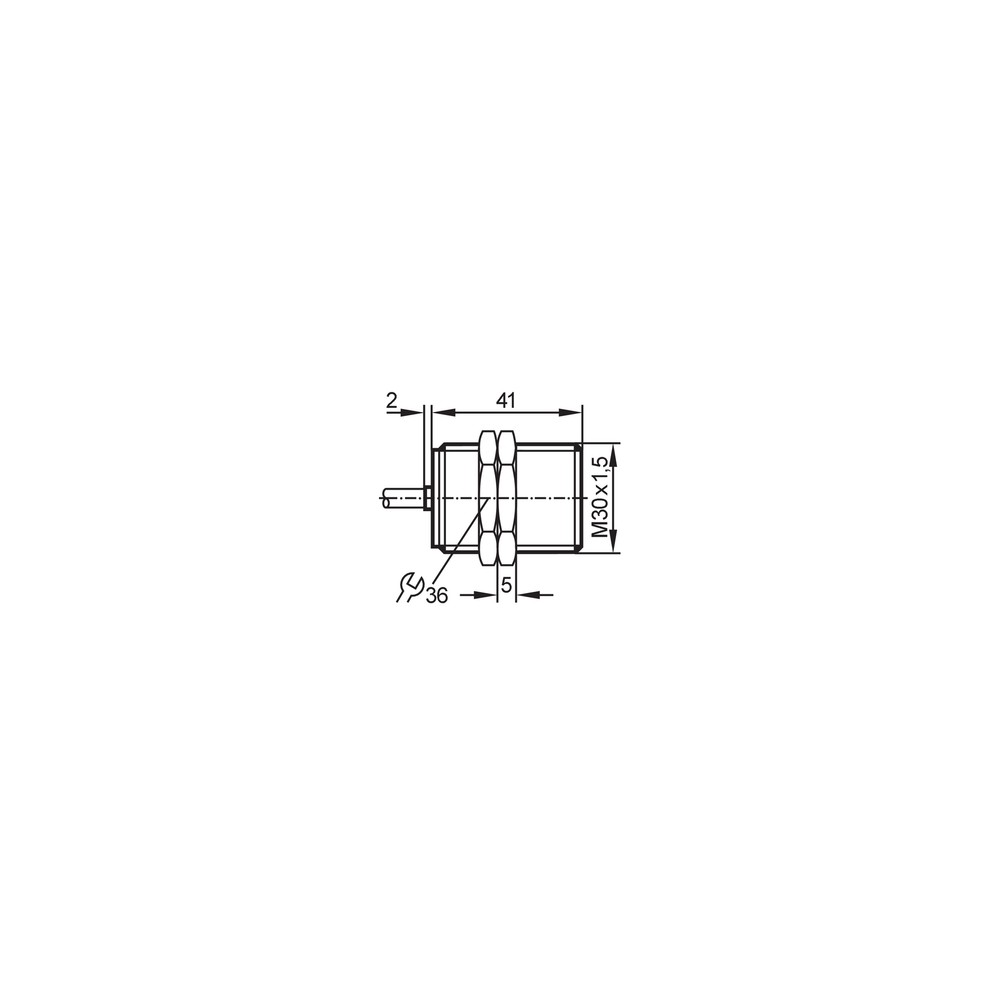

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada não muda de estado quando o alvo se aproxima.	Interface ligada a uma entrada incompatível com NAMUR, circuito/amplificador sem alimentação ou ligação incorreta dos dois fios.	Confirme o tipo de entrada, a alimentação e a compatibilidade do amplificador; confira a ligação dos condutores marrom e azul conforme o esquema do circuito.
A comutação ocorre a uma distância menor que a esperada.	O material do alvo reduz o alcance em relação ao fator de referência; a ficha apresenta fatores diferentes para aço, aço inoxidável, latão, alumínio e cobre.	Identifique o material do alvo e compare o fator de correção correspondente; depois verifique a distância real de comutação e a posição de montagem.
O sensor não comuta de forma estável após a instalação.	Posição do alvo, folga ou montagem diferente da condição prevista, ou parâmetros do amplificador incompatíveis com o circuito NAMUR.	Confira a montagem embutida e o desenho dimensional, observe a aproximação do alvo e valide os parâmetros elétricos do amplificador e do circuito.
O sensor apresenta falha após exposição a umidade ou contaminação.	Condição de instalação fora dos limites de proteção ou dano ao cabo/conjunto; IP67 não elimina a necessidade de verificar a integridade do produto e da instalação.	Inspecione o cabo PVC, a entrada do cabo e o corpo do sensor; confirme que a instalação corresponde às condições previstas e teste o circuito com instrumento apropriado.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica NI5002 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor ifm NI5002 e para que serve?

É um sensor indutivo NAMUR normalmente fechado, destinado à detecção de objetos metálicos. O fabricante indica aplicações potencialmente explosivas, mediante instalação compatível com as aprovações e condições do circuito.

O que acompanha o NI5002?

A ficha informa uma unidade por embalagem e inclui duas porcas de fixação. O sensor possui cabo PVC integrado de 2 m.

Posso ligar o NI5002 diretamente a uma entrada PNP ou NPN do CLP?

A ficha especifica saída NAMUR, não PNP ou NPN. Use uma entrada ou um amplificador compatível com NAMUR e verifique os limites do circuito.

Este sensor detecta plástico, madeira ou outros materiais não metálicos?

A ficha especifica tecnologia indutiva e não declara detecção de materiais não metálicos. Para esses alvos, confirme uma tecnologia de sensor adequada no catálogo do fabricante.

O sensor parou de comutar; o que verifico antes de substituí-lo?

Verifique primeiro se a entrada ou o amplificador é compatível com NAMUR e se a alimentação e a ligação dos dois fios estão corretas. Depois confira a aproximação do alvo e o material detectado.

A distância de detecção ficou menor com meu alvo; o sensor está com defeito?

Não necessariamente: o fator de correção depende do material do alvo. Identifique o material e compare o fator especificado para ele antes de concluir que há falha no sensor.

Devo comprar o NI5002 ou um sensor PNP/NPN?

Escolha o NI5002 se o sistema exigir interface NAMUR e aceitar a configuração normalmente fechada. Se a entrada disponível for exclusivamente PNP ou NPN, selecione uma versão compatível com essa interface.

Este modelo serve para qualquer área explosiva?

Não é possível afirmar isso sem conhecer a classificação e as condições da instalação. Compare a área, a temperatura e o circuito associado com as aprovações e identificações ATEX/IECEx indicadas na ficha.

Como faço a ligação elétrica do sensor?

O NI5002 tem cabo de dois fios, com BN marrom e BU azul, e deve ser conectado a um circuito NAMUR compatível. Consulte a ficha técnica e os requisitos do amplificador antes de energizar.

Como confirmar se a montagem mecânica é compatível?

Confira se o alojamento aceita rosca M30 x 1,5 e montagem embutida, e valide o comprimento de 41 mm no desenho dimensional. Considere também a posição do alvo e o alcance requerido.

GLOSSÁRIO TÉCNICO

NAMUR

Interface elétrica de sensor que requer circuito ou amplificador de comutação compatível. (Ref.: função elétrica NAMUR; EN 60947-5-6)

Montagem embutida

Configuração de instalação indicada para o sensor; a geometria de montagem deve ser conferida no desenho do fabricante. (Ref.: tipo de montagem: embutido)

Distância real de comutação (Sr)

Distância de comutação especificada pelo fabricante para caracterizar a resposta do sensor. (Ref.: Sr = 10 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação na aproximação e no afastamento do alvo, expressa em relação a Sr. (Ref.: 1...15 % de Sr)

IP67

Grau de proteção declarado para o invólucro; a adequação depende das condições reais de instalação. (Ref.: grau de proteção IP67)
