Sensor Indutivo NAMUR IFM NG501A

Pré-visualizar: NG501A IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M18 8mm M12

NG501A IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M18 8mm M12

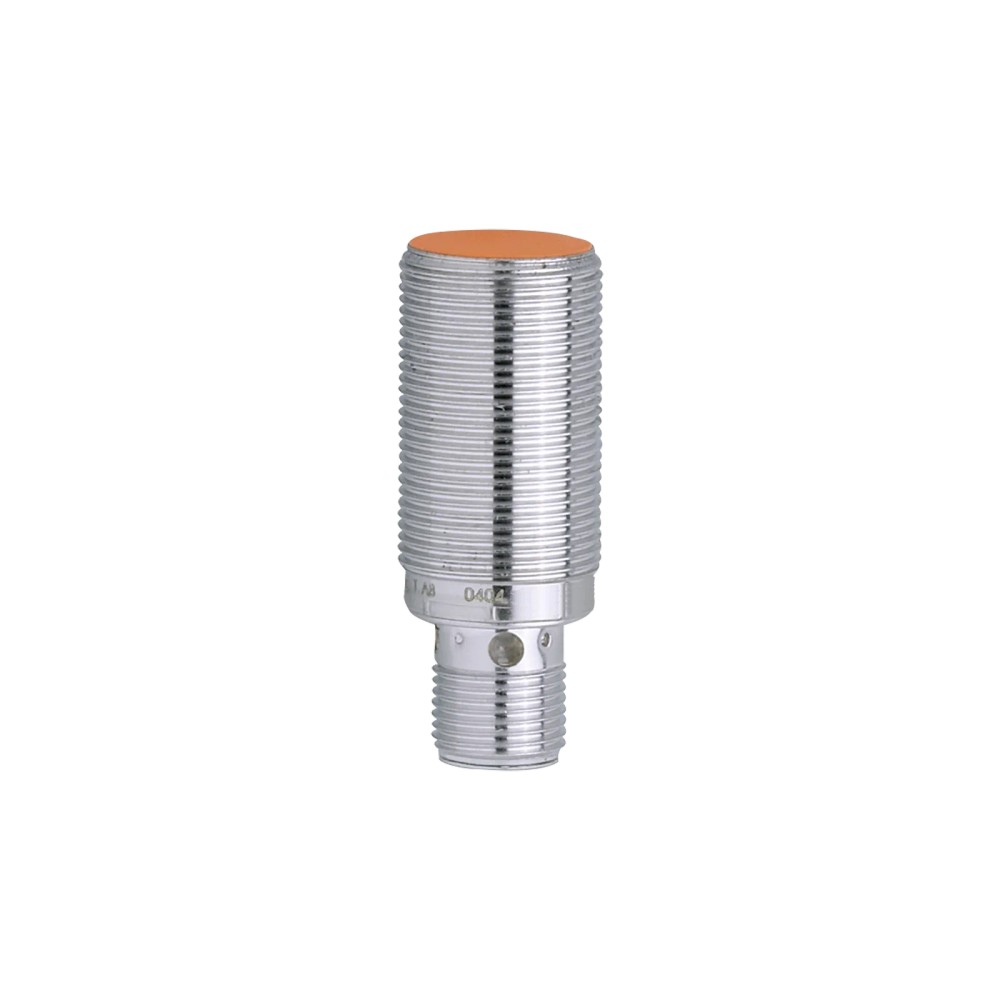

Imagem meramente ilustrativa

R$ 440,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NG501A
EAN: 4021179168427
NCM do produto: 85365090

Destaques do Produto Tecnologia NAMUR...mais

Fechar menu

Saiba mais sobre: "NG501A IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M18 8mm M12"

Destaques do Produto

Tecnologia

NAMUR

Rosca do corpo

M18 x 1

Alcance nominal

8 mm, embutido

Tipo de saída

Normalmente fechada

Conexão

M12, 4 contatos

Aplicação

Áreas potencialmente explosivas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor indutivo NAMUR ifm NG501A, M18 x 1, alcance de detecção de 8 mm, montagem embutida, conector M12

O ifm NG501A é um sensor indutivo NAMUR para detectar objetos metálicos em aplicações potencialmente explosivas. Tem corpo roscado M18 x 1, alcance nominal de 8 mm com montagem embutida e saída normalmente fechada. A conexão elétrica é feita por conector M12 de 4 contatos e sua frequência de comutação é de 400 Hz.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	NG501A
Tecnologia	Indutiva NAMUR
Aplicação declarada	Áreas potencialmente explosivas
Alcance de detecção	8 mm; montagem embutida
Formato e dimensões	M18 x 1; comprimento de 46 mm
Saída	Normalmente fechada
Conexão elétrica	Conector M12, codificação A, 4 contatos
Grau de proteção	IP66 e IP67
Temperatura ambiente	-20 a 70 °C
Frequência de comutação	400 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações potencialmente explosivas, com uso de circuito NAMUR e amplificador de comutação seguro e homologado compatível.
Instalações que aceitem corpo roscado M18 x 1, montagem embutida, distância nominal de detecção de 8 mm e temperatura ambiente entre -20 e 70 °C.

⚠ Considere outro se precisa de:

Não selecione para uma entrada que exija saída PNP, NPN ou uma saída de comutação convencional: a ficha especifica função NAMUR e saída normalmente fechada.
Não use sem verificar o circuito associado em aplicação Ex: o fabricante especifica conexão a circuitos elétricos seguros e homologados; os valores máximos informados para o amplificador são U = 15 V, I = 50 mA e P = 120 mW.

APLICAÇÕES E USO

Aplicação explicitamente declarada pelo fabricante: detecção indutiva em áreas potencialmente explosivas, com circuito seguro e homologado compatível e observância das identificações Ex do produto.
Possibilidade de aplicação: detecção de alvos metálicos em máquinas ou dispositivos industriais que aceitem NAMUR, montagem embutida M18 x 1 e distância nominal de 8 mm. Validar material do alvo, geometria, amplificador e condições de instalação antes de especificar.
A operação deve permanecer dentro da faixa ambiente de -20...70 °C. Os graus IP66/IP67 são os declarados para o sensor; a vedação do conjunto instalado depende também do acoplamento e da instalação do conector.

COMO ESCOLHER

Antes de comprar o Sensor indutivo NAMUR ifm NG501A, M18 x 1, alcance de detecção de 8 mm, montagem embutida, conector M12, verifique estes pontos:

Escolha o NG501A quando

A aplicação requer detecção indutiva NAMUR em área potencialmente explosiva e é compatível com montagem embutida M18 x 1, alcance nominal de 8 mm, saída normalmente fechada e conector M12.

Verifique outra configuração quando

A entrada do sistema não aceitar NAMUR, exigir saída PNP/NPN, precisar de outro formato de montagem ou de distância nominal diferente. A ficha fornecida não identifica modelos alternativos; confirme a seleção com os dados da aplicação e o catálogo do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	NG501A	Referência do sensor.
Marca	ifm / ifm electronic	Fabricante informado no anúncio e no catálogo.
Tipo de produto	Sensor indutivo NAMUR	Tecnologia e função declaradas.
Aplicação	Áreas potencialmente explosivas	Aplicação indicada na ficha; observar certificação, circuito associado e instruções do fabricante.
Norma	EN 60947-5-6	Norma informada para a função elétrica NAMUR.

Área classificada e certificações
Identificação ATEX	II 1G Ex ia IIC T6 Ga; II 1D Ex ia IIIC T200 90°C Da	Identificações declaradas para atmosferas de gás e poeira; validar a adequação à classificação real da instalação.
Certificações	BVS 04 ATEX E 091 X; IECEx BVS 06.0003X	Referências de certificação informadas na ficha.
Condição de circuito associado	Conexão com circuitos elétricos seguros e homologados; U = 15 V, I = 50 mA, P = 120 mW como valores máximos informados para o amplificador	Limites declarados para a conexão com amplificador de comutação; confirmar as condições específicas no datasheet.

Dados elétricos
Tecnologia elétrica	NAMUR	Sensor destinado a circuito de avaliação/amplificador compatível.
Tipo de corrente	DC	Alimentação em corrente contínua, conforme dados do anúncio.
Tensão de conexão DC	7,5...30 V	Faixa informada para utilização fora de áreas explosivas.
Tensão máxima indicada	8,2 V (1 kΩ)	Dado elétrico fornecido na ficha; consultar o datasheet para condições de medição e aplicação.
Consumo de corrente	< 1 mA bloqueado; condutor: > 2,1 mA	Valores indicados para os estados descritos na ficha.
Corrente constante máxima	30 mA	Valor informado quando utilizado fora de áreas explosivas.
Capacidade própria máxima	200 nF	Limite elétrico declarado.
Indutância própria máxima	190 μH	Limite elétrico declarado.
Categoria de proteção elétrica	Classe II	Classificação informada na ficha.

Saída e desempenho de comutação
Configuração de saída	Normalmente fechada	Estado de saída declarado.
Número de fios	2 fios	Configuração elétrica indicada no anúncio.
Frequência de comutação	400 Hz	Frequência de comutação DC informada.

Detecção e desvios
Alcance de detecção	8 mm	Alcance nominal declarado para montagem embutida.
Distância de trabalho	0...6,48 mm	Faixa de trabalho informada na ficha.
Distância real de comutação Sr	8 ± 10 % mm	Valor e tolerância declarados para a distância real de comutação.
Histerese	1...15 % de Sr	Faixa percentual em relação à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação declarada em relação a Sr.
Fator de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para os materiais listados; o alcance efetivo depende do material-alvo.

Conexões e interface
Conector elétrico	1 x M12, codificação A, 4 contatos	Interface de conexão elétrica indicada na ficha.
Conexão com amplificador de comutação	Sim	A ficha declara compatibilidade com amplificador de comutação; verificar os parâmetros elétricos e a homologação do circuito.
Protocolo digital	Não informado	A ficha declara NAMUR; não especifica protocolo de comunicação digital.

Condições ambientais
Temperatura ambiente	-20...70 °C	Faixa de operação ambiente declarada.
Grau de proteção	IP66; IP67	Graus de proteção informados; não substituem a verificação das condições de instalação e vedação do conector.
Proteção contra vibração	30 g (11 ms) / 10-55 Hz (1 mm)	Valores de ensaio/resistência à vibração informados na ficha; consultar datasheet para condições completas.

Dados mecânicos e materiais
Formato	Corpo roscado	Construção física do sensor.
Rosca e passo	M18 x 1	Dimensão da rosca de montagem; passo de 1 mm.
Comprimento	46 mm	Dimensão axial informada.
Montagem	Embutida	Método de montagem declarado.
Material do invólucro	Latão com revestimento especial	Material informado para o corpo.
Material da face ativa	PBT	Material informado para a face ativa.
Material da janela dos LEDs	PA	Material informado para a janela indicadora.
Peso	90 g	Massa indicada no catálogo.
Porcas de fixação	2	A ficha informa duas porcas de fixação como kit de montagem.

Indicadores
LEDs de diagnóstico	4 LEDs amarelos, dispostos a 90°	Indicadores visuais declarados na ficha.

Dados de confiabilidade e identificação comercial
MTTF	3387 anos	Valor de MTTF informado na ficha; não equivale a vida útil garantida.
SKU / Part number	NG501A	Código do produto.
GTIN	4021179168427	Identificador comercial informado.
Quantidade da embalagem	1 peça	Quantidade indicada na ficha do produto.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• Tecnologia de saída NAMUR conforme EN 60947-5-6; requer conexão com amplificador de comutação e circuito seguro e homologado compatíveis.

• A ficha não declara protocolo de comunicação digital.

Conexões

Elétrica Conector M12, codificação A, 4 contatos; sensor de 2 fios, corrente contínua, função NAMUR e saída normalmente fechada. A ficha informa tensão de conexão DC de 7,5...30 V quando utilizado fora de áreas explosivas. Para áreas explosivas, usar circuito seguro e homologado e respeitar os valores máximos informados para o amplificador: U = 15 V, I = 50 mA e P = 120 mW. Confirmar a pinagem no datasheet do fabricante.

Processo Não possui conexão de processo para fluido; é um sensor de proximidade com corpo roscado M18 x 1 e montagem embutida. O conector elétrico é M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada NAMUR com amplificador de comutação compatível e circuito seguro homologado	✓	A ficha declara tecnologia NAMUR e conexão com amplificador de comutação; em áreas Ex, exige circuito seguro e homologado.
Aplicação em área potencialmente explosiva dentro das condições de certificação e instalação especificadas pelo fabricante	✓	A aplicação declarada é para áreas potencialmente explosivas e a ficha informa identificações ATEX e certificações IECEx. A seleção e instalação do circuito associado devem ser verificadas.
Entrada de CLP que exige diretamente saída PNP ou NPN	✗	A ficha identifica o dispositivo como NAMUR, com saída normalmente fechada; não declara saída PNP ou NPN.
Instalação que exige corpo M18 x 1, montagem embutida e espaço compatível com comprimento de 46 mm	✓	As dimensões e o método de montagem correspondem aos dados mecânicos informados; a compatibilidade elétrica deve ser validada separadamente.
Ambiente fora da faixa de temperatura ambiente de -20 a 70 °C	✗	A condição excede a faixa de temperatura ambiente especificada na ficha.

INSTALAÇÃO

Como instalar o Sensor indutivo NAMUR ifm NG501A, M18 x 1, alcance de detecção de 8 mm, montagem embutida, conector M12

Confirme a classificação da área e a adequação da identificação ATEX/IECEx do sensor à instalação.
Verifique que o amplificador de comutação e o circuito associado são seguros e homologados para a aplicação; respeite os limites elétricos aplicáveis indicados pelo fabricante.
Confira a compatibilidade da entrada com tecnologia NAMUR, saída normalmente fechada e configuração de 2 fios antes de energizar.
Prepare um alojamento compatível com rosca M18 x 1 e montagem embutida, respeitando o desenho dimensional do fabricante.
Instale o sensor e as porcas de fixação sem danificar o corpo ou a face ativa; ajuste a posição considerando o alcance nominal e o material do alvo.
Conecte o conector M12 conforme a pinagem oficial, energize pelo circuito previsto e valide a comutação e os LEDs durante a colocação em serviço.

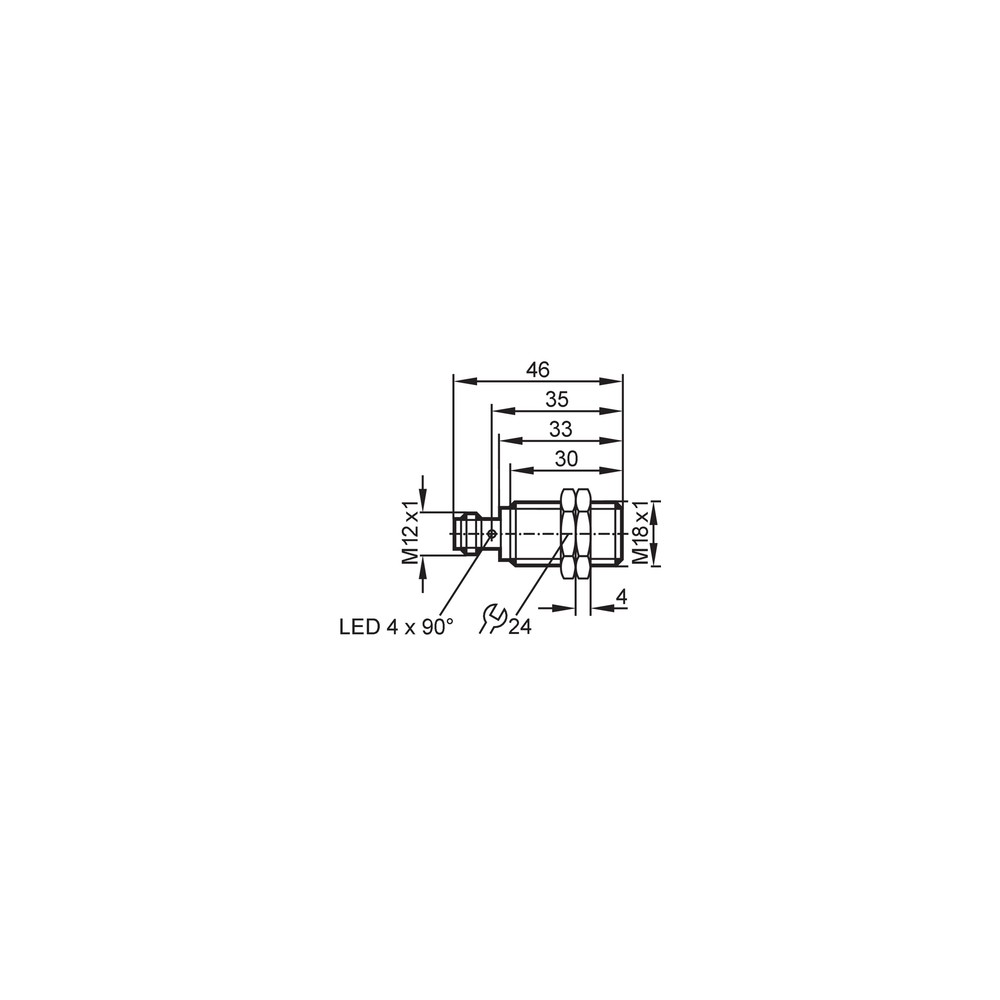

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

2 porcas de fixação, conforme dados do kit de montagem.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na entrada do sistema.	Entrada ou amplificador incompatível com NAMUR, circuito associado incorreto ou ligação elétrica inadequada.	Confira o tipo de entrada e o amplificador usados, a ligação de 2 fios e os valores elétricos no datasheet; teste a comutação no circuito de avaliação previsto.
A distância de detecção observada é menor que a esperada.	Material do alvo com fator de correção inferior ao do aço, montagem ou distância fora da condição de referência, ou posição do sensor inadequada.	Confirme o material do alvo e o fator de correção correspondente, depois meça a distância instalada e compare com os dados de alcance e montagem do fabricante.
A indicação visual não corresponde ao estado esperado.	Alvo fora da zona de detecção, conexão incorreta ou avaliação do indicador sem considerar a lógica normalmente fechada.	Verifique a posição do alvo, a pinagem pelo datasheet e a mudança de estado no amplificador; observe os LEDs amarelos durante o teste.
Falha ou instabilidade após a instalação em área Ex.	Circuito associado, amplificador ou condições de instalação não correspondem aos requisitos de segurança e homologação.	Revise a documentação do circuito associado, os limites elétricos e a classificação da área com o datasheet e a documentação de instalação aplicável antes de recolocar em operação.

DOCUMENTAÇÃO TÉCNICA

Folha de dados NG501A em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o NG501A e para que serve?

É um sensor indutivo NAMUR da ifm para detectar objetos metálicos, indicado para aplicações potencialmente explosivas. A aplicação requer circuito de avaliação compatível.

Que conexão elétrica e saída ele usa?

Utiliza conector M12 de codificação A e 4 contatos, com configuração de 2 fios. A saída é NAMUR normalmente fechada; confirme a pinagem no datasheet.

O que acompanha o sensor?

A ficha informa embalagem com uma peça e duas porcas de fixação. Não especifica outros acessórios incluídos.

Posso ligar o NG501A diretamente a uma entrada PNP ou NPN?

A ficha não declara saída PNP ou NPN: especifica tecnologia NAMUR e saída normalmente fechada. Use uma entrada ou amplificador compatível com NAMUR, conforme o projeto.

Ele serve para detectar alvos de cobre ou alumínio a 8 mm?

Não se deve presumir alcance de 8 mm para esses materiais. A ficha informa fatores de correção de 0,3 para cobre e 0,4 para alumínio, em relação ao fator 1 para aço.

O sensor não muda de estado; preciso substituí-lo?

Não necessariamente. Antes de substituir, confirme a compatibilidade NAMUR do amplificador, a ligação de 2 fios, a posição e o material do alvo e a comutação no circuito de avaliação.

A leitura fica instável; o que devo verificar primeiro?

Verifique a distância e o alinhamento do alvo, o fator de correção do material e o circuito associado. Compare as condições encontradas com os dados elétricos e de detecção do datasheet.

É melhor comprar o sensor sozinho ou um kit com amplificador?

A ficha deste anúncio especifica o sensor e duas porcas de fixação, mas não lista amplificador como item incluído. Se a instalação ainda não tiver amplificador NAMUR compatível, selecione esse componente separadamente conforme os requisitos elétricos e da área.

Como faço a montagem mecânica?

O sensor tem corpo M18 x 1 e montagem embutida. Consulte o desenho dimensional e instale sem danificar a face ativa; valide também a posição do alvo e a conexão M12.

Posso usar o NG501A em uma temperatura ambiente acima de 70 °C?

A faixa de temperatura ambiente informada é de -20 a 70 °C. Para condições fora dessa faixa, não considere a aplicação validada sem consultar o fabricante.

GLOSSÁRIO TÉCNICO

NAMUR

Tipo de interface de sensor para avaliação por circuito ou amplificador compatível, conforme a norma indicada.

Montagem embutida

Instalação do sensor em alojamento que permite montagem embutida conforme a configuração especificada.

Distância real de comutação usada como referência para tolerâncias e variações declaradas.

Fator de correção

Coeficiente informado para relacionar o material do alvo ao comportamento de detecção especificado para os materiais de referência.

IP66 / IP67

Graus de proteção declarados para o invólucro; a adequação do conjunto depende também da instalação e da conexão.
