- Referência do fabricante: NG500A
- EAN: 4021179168328
- NCM do produto: 85365090
Destaques do Produto
Tipo de Sensor...mais
Saiba mais sobre: "NG500A IFM - Sensor Indutivo NAMUR Áreas Explosivas M18, 12mm, M12, IP67"
Destaques do Produto
Tipo de Sensor
Indutivo NAMUR
Rosca
M18
Alcance
12 mm
Conexão
M12
Saída
Normalmente Fechado
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o NG500A IFM - Sensor Indutivo NAMUR Áreas Explosivas M18, 12mm, M12, IP67

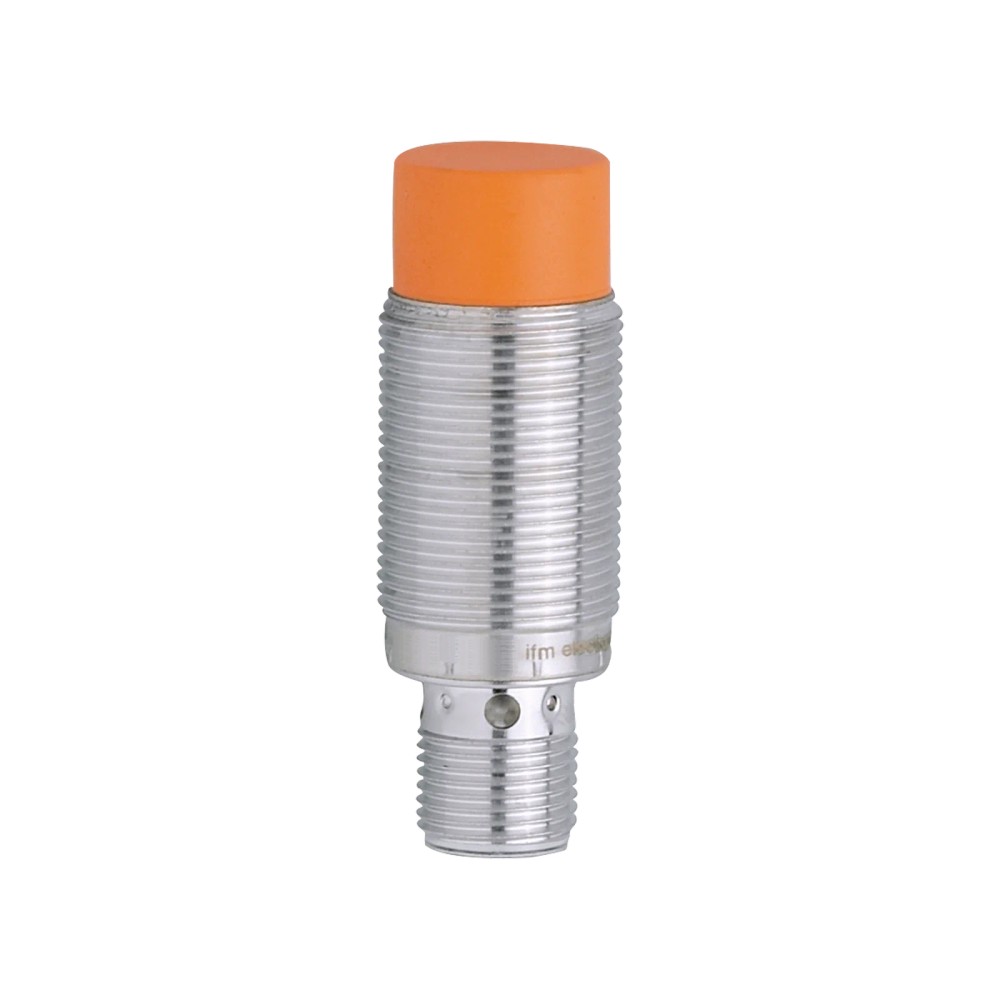

O NG500A é um sensor indutivo de proximidade com tecnologia NAMUR, desenvolvido especificamente para detecção segura em atmosferas explosivas. Ele possui um invólucro M18 robusto, grau de proteção IP67 e oferece detecção não embutida com alcance de 12 mm. É a solução ideal para processos que demandam alta confiabilidade e conformidade com normas de segurança intrínseca.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Modelo | NG500A |
| Diâmetro | M18 |
| Alcance | 12 mm |
| Conexão | M12 |
| Proteção | IP67 |
| Tecnologia | NAMUR |
| Temp. Operação | -20 a 70 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Áreas com atmosfera potencialmente explosiva (Gás/Poeira).
- Ambientes industriais que exigem conformidade com a norma EN 60947-5-6.
- Aplicações que utilizam amplificadores de comutação intrinsecamente seguros.
⚠ Considere outro se precisa de:
- Aplicações em áreas não classificadas onde sensores PNP/NPN padrão são suficientes.
- Uso direto em tensões de rede sem um amplificador de comutação compatível com NAMUR.
- Montagem embutida em superfícies metálicas (o sensor é não embutido).
APLICAÇÕES E USO
- Monitoramento de presença em zonas com risco de explosão (ATEX).
- Indústrias químicas e petroquímicas.
- Sistemas de automação em atmosferas de gases e poeiras combustíveis.
- Detecção de fim de curso em ambientes classificados.
COMO ESCOLHER
Antes de comprar o NG500A IFM - Sensor Indutivo NAMUR Áreas Explosivas M18, 12mm, M12, IP67, verifique estes pontos:
Quando escolher este produto
Utilize quando o ambiente for classificado como área de risco de explosão (ATEX) e o projeto exigir um sistema de interface com amplificadores de comutação padrão NAMUR.
Quando buscar outra opção
Se a aplicação ocorrer em áreas de uso geral (seguras) que não exigem segurança intrínseca, considere sensores indutivos PNP/NPN padrão, que são mais simples e diretos para conexão em CLPs.
ESPECIFICAÇÕES TÉCNICAS
| Área de Aplicação | ||
|---|---|---|
| Tecnologia | NAMUR | Padrão de interface para segurança intrínseca. |
| Aprovação | BVS 04 ATEX E 091 X | Certificação de operação em áreas com risco de explosão. |
| Dados Elétricos | ||
|---|---|---|
| Tensão nominal DC | 8,2 V | Tensão típica para circuitos NAMUR. |
| Consumo de corrente | < 1 mA (bloqueado) | Consumo em estado inativo. |
| Faixa de Medição e Precisão | ||
|---|---|---|
| Alcance de detecção | 12 mm | Distância nominal de detecção. |
| Montagem | não embutido | Condição de instalação para garantir o alcance. |
| Frequência de comutação | 300 Hz | Velocidade máxima de comutação. |
| Dados Mecânicos e Ambientais | ||
|---|---|---|
| Grau de proteção | IP 67 | Resistência a sólidos e líquidos. |
| Temperatura ambiente | -20...70 °C | Faixa de operação térmica permitida. |
| Invólucro | Latão revestido especial | Material da carcaça do sensor. |
COMPATIBILIDADE
Comunicação
• Amplificador de comutação NAMUR (EN 60947-5-6)
Conexões
Elétrica

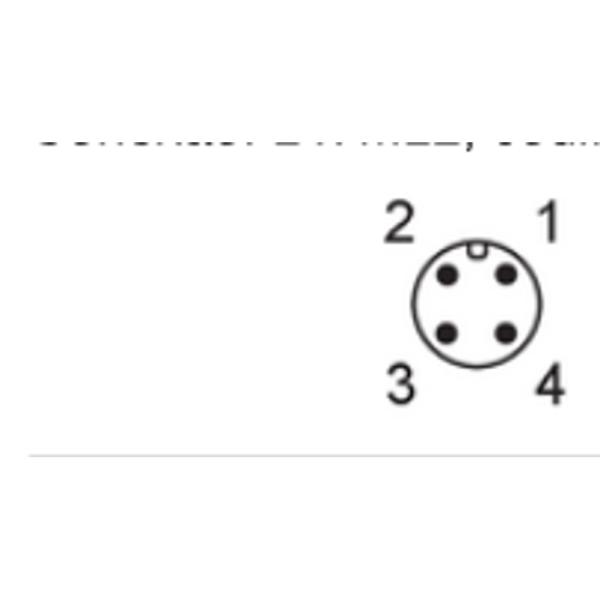

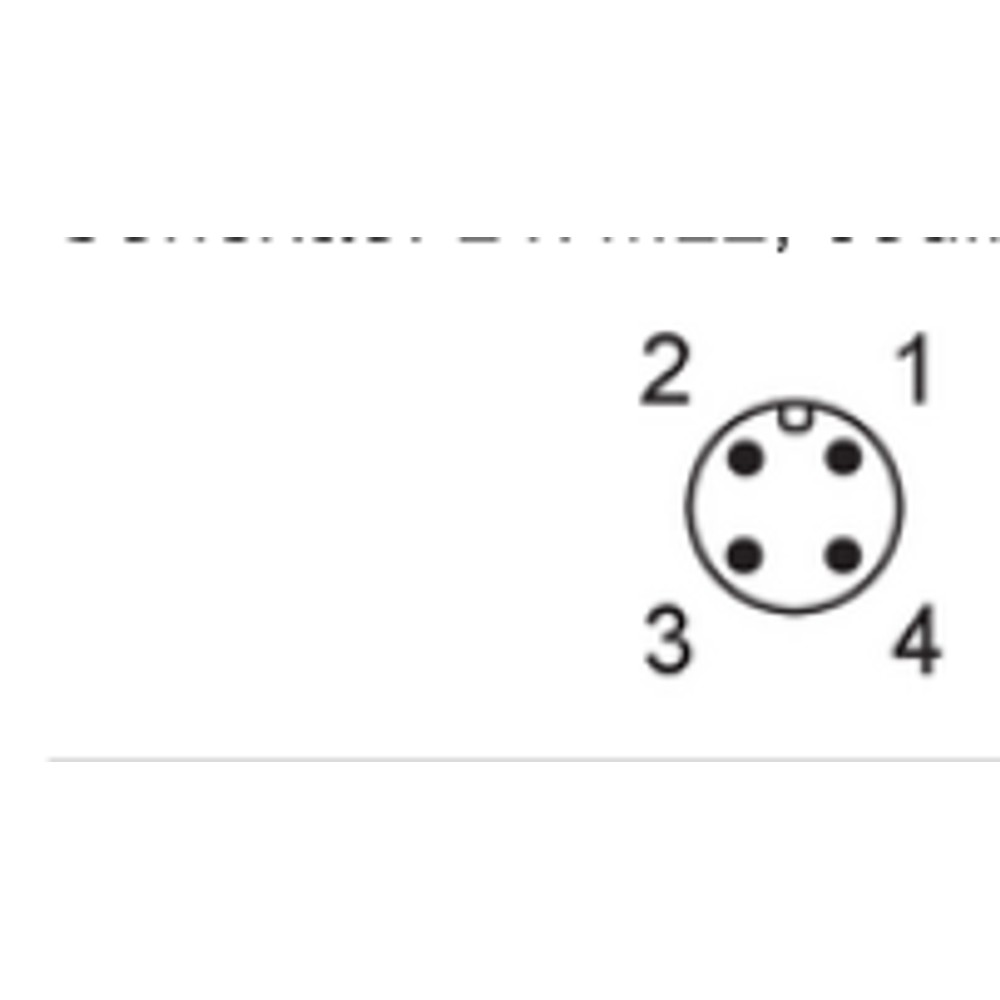

Conector M12 (4 pinos, codificação A)
Processo
Rosca M18 x 1
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Áreas Ex com risco de explosão | ✓ | Possui certificações ATEX e IECEx para esta finalidade. |
| Conexão direta a CLP 24V | ✗ | Requer interface/amplificador NAMUR, não é compatível com entrada digital padrão de 24V. |
INSTALAÇÃO
Como instalar o NG500A IFM - Sensor Indutivo NAMUR Áreas Explosivas M18, 12mm, M12, IP67
- Verifique se o local de montagem está desenergizado.
- Rosqueie o sensor M18 no suporte mecanico, utilizando as porcas inclusas.
- Garanta que a zona de detecção (face ativa) esteja livre de outros metais (instalação não embutida).
- Conecte o cabo M12 de 4 pinos ao conector do sensor.
- Realize o cabeamento até o amplificador de comutação conforme o diagrama.

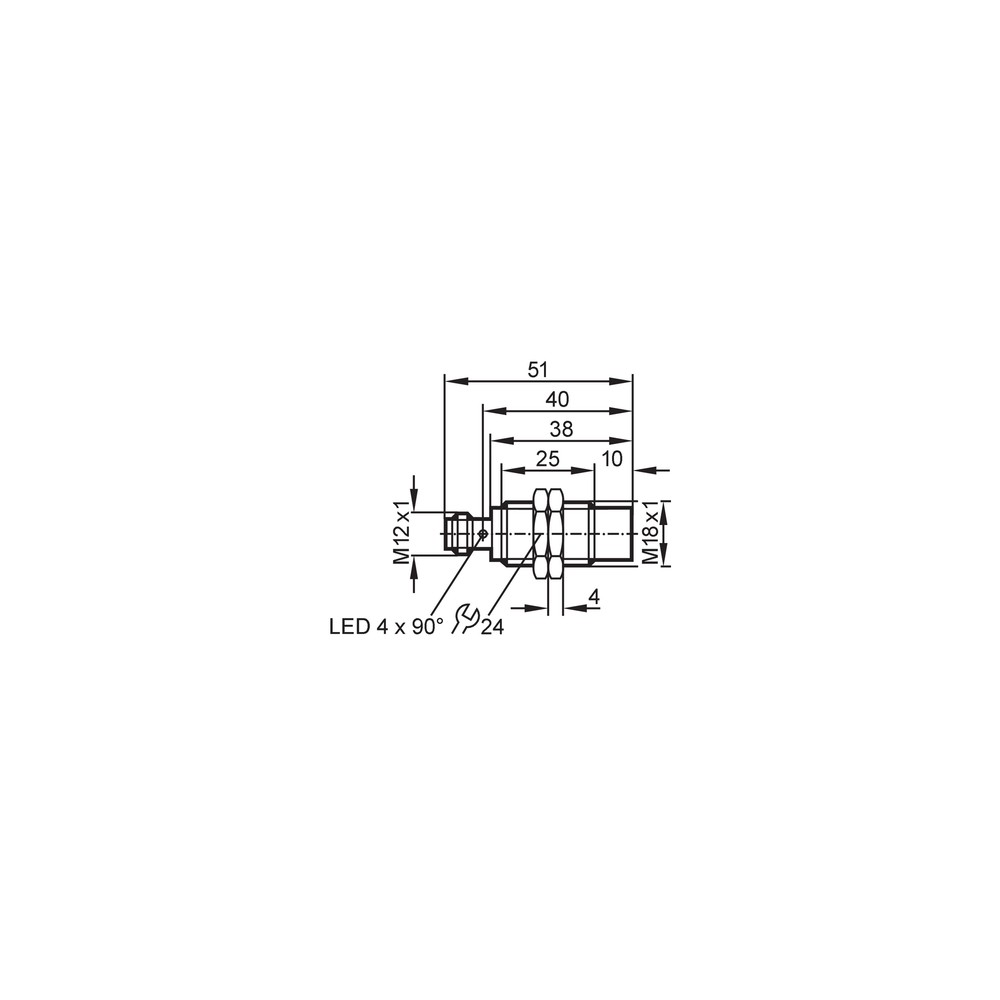

- Energize o sistema e verifique o status do LED (4x90°).
ACESSÓRIOS
- Porcas de fixação (2 unidades)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou LED não acende. | Falha na barreira de segurança intrínseca ou amplificador NAMUR. | Verifique a tensão no terminal do sensor (deve ser 8,2V). |
| Detecção incorreta ou sensor sempre ativado. | Objeto metálico muito próximo aos lados da face ativa. | Certifique-se de que a montagem seja não embutida e respeite a distância livre. |
| Sinal instável ou intermitente no CLP. | Cabo M12 com mau contato ou rompimento. | Teste a continuidade do cabo e verifique o aperto do conector M12. |
| Deriva no ponto de comutação ou falha térmica. | Excesso de temperatura ambiente. | Verifique se a temperatura local está dentro do limite de -20...70 °C. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor NG500A e para que serve?
O NG500A é um sensor indutivo de proximidade com tecnologia NAMUR, projetado para detecção de objetos metálicos em atmosferas potencialmente explosivas.
O que acompanha o sensor na embalagem?
O sensor acompanha duas porcas de fixação para instalação mecânica em roscas M18.
Este sensor pode ser utilizado em circuitos padrão de 24V DC sem amplificador?
O sensor NG500A não deve ser utilizado em aplicações que exijam correntes de comutação superiores a 30 mA quando operando fora de áreas classificadas ou fora dos limites do amplificador NAMUR.
Posso substituir um sensor PNP comum por este modelo NAMUR?
Não, este sensor é projetado especificamente para áreas com risco de explosão (atmosferas explosivas) seguindo a norma NAMUR e não é compatível com aplicações industriais comuns que requerem sensores PNP ou NPN padrão.
O que fazer se o sensor parar de comutar?
Se o sensor não estiver detectando, verifique primeiro a conexão do cabo M12 e a integridade da barreira de segurança ou do amplificador de comutação associado.
Por que o LED de status não acende mesmo com o sensor alimentado?
A causa provável é uma falha na barreira de segurança intrínseca ou uma desconexão no circuito NAMUR; verifique a continuidade dos fios e a tensão de alimentação de 8,2V.
Qual a diferença entre este sensor NAMUR e um sensor indutivo industrial comum?
O NG500A é focado em segurança intrínseca e conformidade ATEX, enquanto sensores indutivos padrão operam com tensões de 10-30V DC e saída direta para CLPs, não sendo intercambiáveis.
Devo comprar este modelo ou um sensor indutivo de 3 fios para minha máquina?
A escolha depende da necessidade de segurança contra explosão; o NG500A é a opção correta para áreas Ex, enquanto modelos padrão são para áreas seguras (área segura).
Quais cuidados devo ter ao instalar o sensor?
A instalação deve garantir que o sensor não esteja em contato mecânico direto com superfícies móveis e que o torque de aperto das porcas não ultrapasse o limite mecânico da rosca M18.
Quais as certificações de segurança deste produto?
O produto é fabricado pela ifm electronic e atende às certificações BVS 04 ATEX E 091 X e IECEx BVS 06.0003X para operação segura em áreas de risco.
GLOSSÁRIO TÉCNICO
NAMUR
Padrão internacional (EN 60947-5-6) para sensores de proximidade de segurança intrínseca, operando com variação de corrente. (Ref.: Tecnologia)
Segurança Intrínseca
Tipo de proteção para equipamentos em áreas explosivas que limita a energia elétrica para evitar faíscas. (Ref.: Identificação ATEX)
Não embutido
Sensor que exige uma zona livre de metal ao redor de sua face ativa para detecção correta. (Ref.: Montagem)
Histerese
Diferença entre o ponto de comutação e o ponto de desacionamento, essencial para evitar oscilações. (Ref.: Histerese)
IP67
Grau de proteção contra poeira e imersão temporária em água. (Ref.: Grau de proteção)
