- Referência do fabricante: NG5004
- EAN: 4021179168366
- NCM do produto: 85365090
Destaques do Produto
Tipo de montagem
Não...mais
Saiba mais sobre: "NG5004 IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M18 8mm NC"
Destaques do Produto
Tipo de montagem
Não embutido
Diâmetro
M18
Distância de detecção
8 mm
Função de saída
Normalmente fechado
Conexão
Cabo 2 m
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

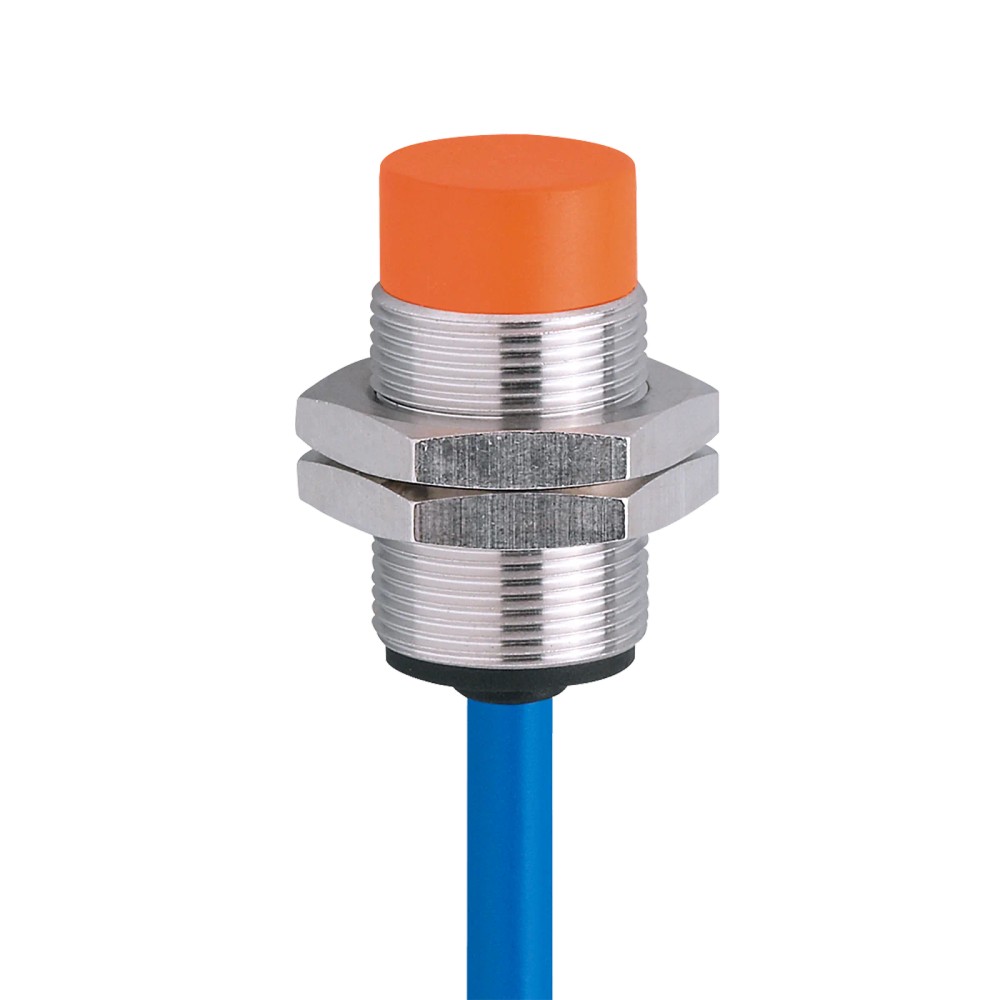

Sobre o Sensor Indutivo NAMUR IFM NG5004 - M18, 8mm, NC
O sensor indutivo NAMUR IFM NG5004 é um dispositivo de proximidade desenvolvido para detecção confiável em áreas com risco de explosão. Ele opera com interface NAMUR em invólucro M18, oferecendo uma distância de detecção de 8 mm não embutida. Sua configuração de saída é normalmente fechada, ideal para sistemas de monitoramento industrial que exigem certificação ATEX.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| SKU | NG5004 |
| Tecnologia | NAMUR |
| Alcance de detecção | 8 mm |
| Configuração | Normalmente fechado |
| Conexão | Cabo PVC 2m |
| Grau de Proteção | IP 67 |
| Temperatura Ambiente | -20...80 °C |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Áreas classificadas com risco de explosão (Zona 0, 1, 2, 20, 21, 22).
- Sistemas que exigem monitoramento de ruptura de fio e curto-circuito (via amplificador NAMUR).
- Ambientes industriais com necessidade de proteção IP67.
⚠ Considere outro se precisa de:
- Instalação direta em tensões de rede sem amplificador de comutação.
- Uso em ambientes onde o alvo metálico não seja compatível com a curva de detecção do aço.
- Montagem embutida em superfícies metálicas sem observar a zona de livre detecção.
APLICAÇÕES E USO
- Monitoramento de válvulas em plantas químicas com risco de explosão.
- Detecção de presença em atmosferas com gases ou poeiras inflamáveis (Zona 0, 1, 2).
- Sistemas de automação industrial que utilizam amplificadores de comutação NAMUR.
COMO ESCOLHER
Antes de comprar o Sensor Indutivo NAMUR IFM NG5004 - M18, 8mm, NC, verifique estes pontos:
Quando escolher este sensor
Utilize este modelo quando a aplicação exigir certificação ATEX/IECEx e integração com amplificadores de comutação NAMUR (8.2V DC).
Quando buscar outra alternativa
Se a aplicação for em ambiente industrial comum (sem risco explosivo), opte por sensores indutivos padrão PNP/NPN, que não necessitam de amplificadores externos.
ESPECIFICAÇÕES TÉCNICAS
| Área de aplicação | ||
|---|---|---|
| Tecnologia | NAMUR | Padrão de interface para sistemas de segurança intrínseca. |
| Aprovação ATEX | II 1G Ex ia IIB T6/T5, II 2G Ex ia IIC T6/T5, II 1D Ex ia IIIC | Certificação para atmosferas potencialmente explosivas. |
| Dados elétricos | ||
|---|---|---|
| Tensão nominal DC | 8,2 V (1kΩ) | Tensão de operação exigida pelo padrão NAMUR. |
| Frequência de comutação | 300 Hz | Velocidade máxima de operação do sensor. |
| Consumo de corrente | < 1 mA (bloqueado) | Característica de corrente para detecção de erro/estado. |
| Dados mecânicos | ||
|---|---|---|
| Designação da rosca | M18 x 1 | Padrão mecânico de fixação. |
| Comprimento | 33 mm | Dimensão total do invólucro. |
| Material do invólucro | Latão revestido com bronze branco | Resistência à corrosão e durabilidade. |
| Grau de proteção | IP 67 | Proteção contra poeira e submersão temporária. |
COMPATIBILIDADE
Comunicação
• Interface NAMUR (EN 60947-5-6)
Conexões
Elétrica
Cabo PVC, 2 m, 2 fios
Processo
M18 x 1 (Roscado)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Áreas com risco de explosão (Zona 0, 1, 2) | ✓ | Possui certificação ATEX/IECEx específica para essas zonas. |
| Ambientes padrão (PLC sem amplificador) | ✗ | O sensor exige um amplificador de comutação para converter o sinal NAMUR. |
INSTALAÇÃO
Como instalar o Sensor Indutivo NAMUR IFM NG5004 - M18, 8mm, NC
- Desligue a energia do sistema de controle.
- Verifique se a área está livre de atmosferas explosivas durante a instalação.
- Fixe o sensor no suporte M18 usando as porcas fornecidas.
- Garanta a distância de montagem 'não embutida' (zona livre ao redor da face).
- Conecte o cabo de 2m ao amplificador de comutação NAMUR seguindo o diagrama.
- Verifique o LED de estado (se aplicável) após energizar o sistema.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Ausência de sinal de saída no PLC. | Falha na conexão elétrica com o amplificador. | Medir a tensão nos terminais do amplificador. |
| Sensor não comuta mesmo com o alvo próximo. | Obstrução mecânica ou sujeira na face ativa. | Limpar a face ativa e verificar o gap mecânico. |
| Comutação intermitente. | Desalinhamento do alvo metálico. | Verificar se o alvo está dentro dos 8 mm de alcance nominal. |
| Sinal instável ou curto-circuito. | Dano no cabo por fadiga ou agentes químicos. | Inspecionar visualmente o revestimento do cabo PVC. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor NG5004 e qual sua aplicação principal?
O NG5004 é um sensor indutivo com tecnologia NAMUR, projetado especificamente para detecção de posição em áreas potencialmente explosivas, operando como um dispositivo de segurança intrínseca.
O que vem incluso na embalagem do produto?
O sensor acompanha duas porcas de fixação para instalação e possui um cabo integrado de 2 metros em PVC.
Posso usar este sensor em qualquer circuito elétrico industrial?
Este sensor não é adequado para aplicações industriais comuns que não exijam especificações de segurança intrínseca (ATEX), pois requer obrigatoriamente um amplificador de comutação compatível.
Este sensor pode substituir um modelo NA (Normalmente Aberto)?
Não, este modelo possui saída do tipo normalmente fechado (NC). Verifique se o seu sistema de controle ou lógica de automação requer sinal fechado em repouso.
Como diagnosticar uma falha de operação no sensor?
O sintoma mais comum de falha é a ausência de sinal de comutação no amplificador, geralmente causado por falha no cabo, desalinhamento mecânico ou presença de detritos na face ativa.
O que devo verificar antes de realizar a substituição da peça?
Verifique a integridade do cabo (2 metros), o alinhamento da face sensora com o alvo metálico e se o amplificador de comutação está recebendo a corrente correta (conforme normas NAMUR).
Este modelo é a melhor escolha para automação predial padrão?
Este produto é da linha NAMUR para áreas explosivas. Se sua aplicação for em ambiente seguro sem riscos de explosão, sensores indutivos padrão PNP ou NPN oferecem integração mais simples sem necessidade de amplificadores externos.
Existe kit de reparo para este sensor caso ele pare de funcionar?
O NG5004 é uma peça única, integrada. Não existem kits de reparo; em caso de falha elétrica, a unidade deve ser substituída integralmente.
Quais cuidados devo ter ao instalar o sensor?

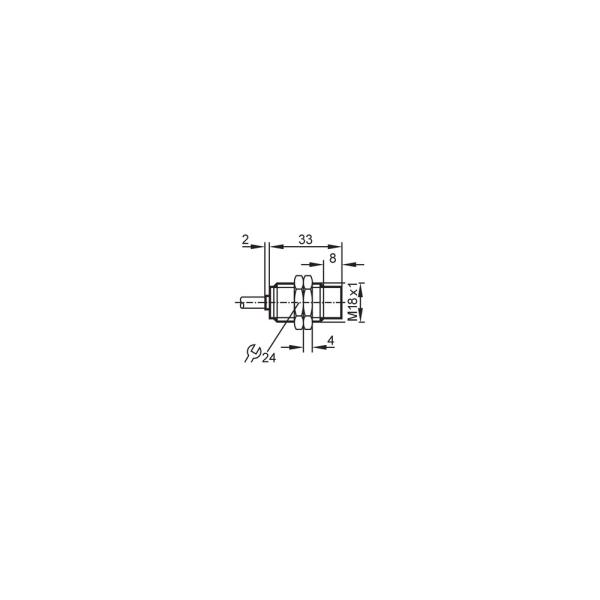

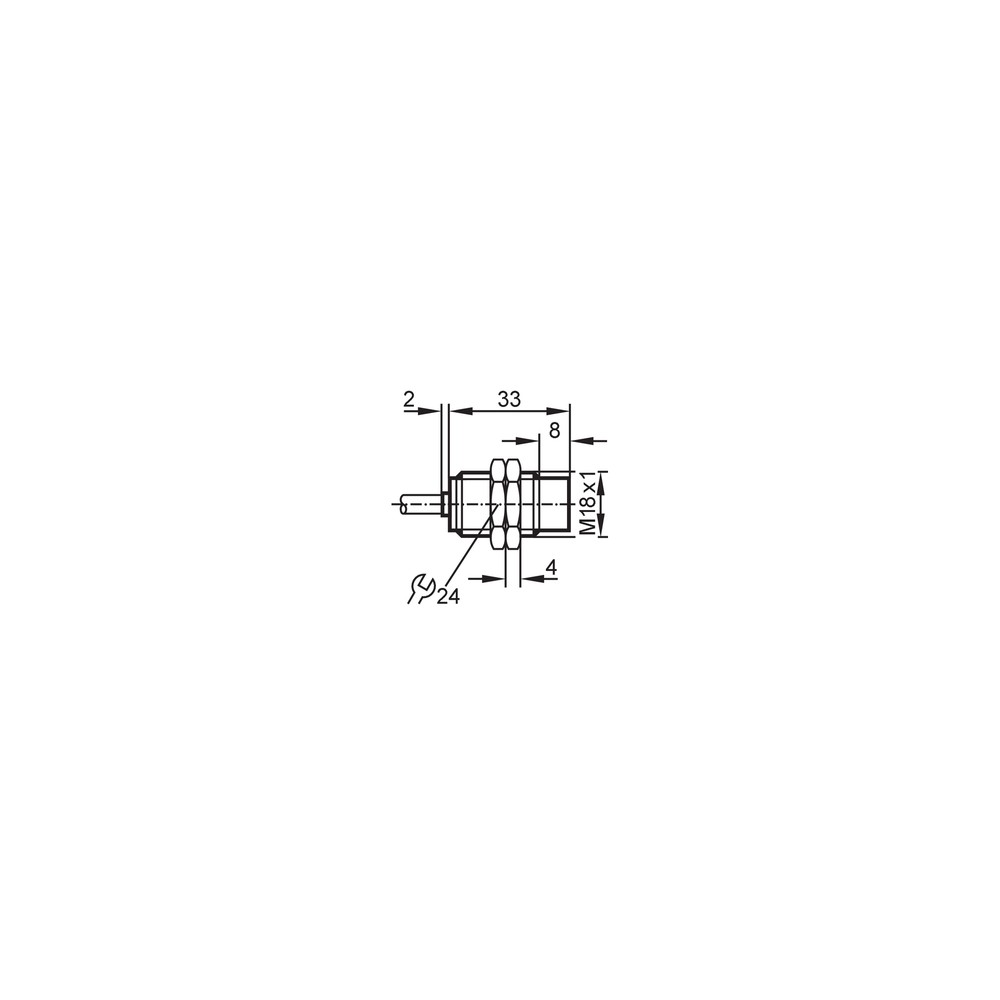

O sensor deve ser montado de forma 'não embutida', respeitando o distanciamento lateral para evitar interferências metálicas, conforme indicado no desenho dimensional.
Quais as garantias de segurança para uso em áreas explosivas?
A conformidade ATEX é certificada (PTB 01 ATEX 2191), sendo estritamente obrigatório seguir os limites elétricos de segurança intrínseca (U=15V, I=50mA, P=120mW) para garantir a segurança operacional.
GLOSSÁRIO TÉCNICO
NAMUR
Norma técnica internacional para sensores de proximidade de segurança intrínseca, operando com corrente constante (Ref.: EN 60947-5-6).
Segurança Intrínseca
Método de proteção em áreas explosivas que limita a energia elétrica do equipamento para níveis incapazes de causar ignição.
Não Embutido
Tipo de montagem que exige uma zona livre de metal ao redor da face ativa do sensor para garantir a precisão da leitura (Ref.: Sensor Indutivo).
ATEX
Diretiva europeia para equipamentos destinados a atmosferas explosivas (Ref.: Certificações indicadas na ficha).
Normalmente Fechado (NC)
Configuração onde o contato elétrico está fechado na ausência do alvo, abrindo quando o objeto detectado se aproxima.
