- Referência do fabricante: NG5003
- EAN: 4021179168359
- NCM do produto: 85365090
Destaques do Produto
Tipo de Sensor...mais
Saiba mais sobre: "NG5003 IFM - Sensor Indutivo NAMUR ifm Áreas Explosivas M18 8mm IP67"
Destaques do Produto
Tipo de Sensor
Indutivo (NAMUR)
Alcance de Detecção
8 mm
Rosca
M18 x 1
Grau de Proteção
IP 67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

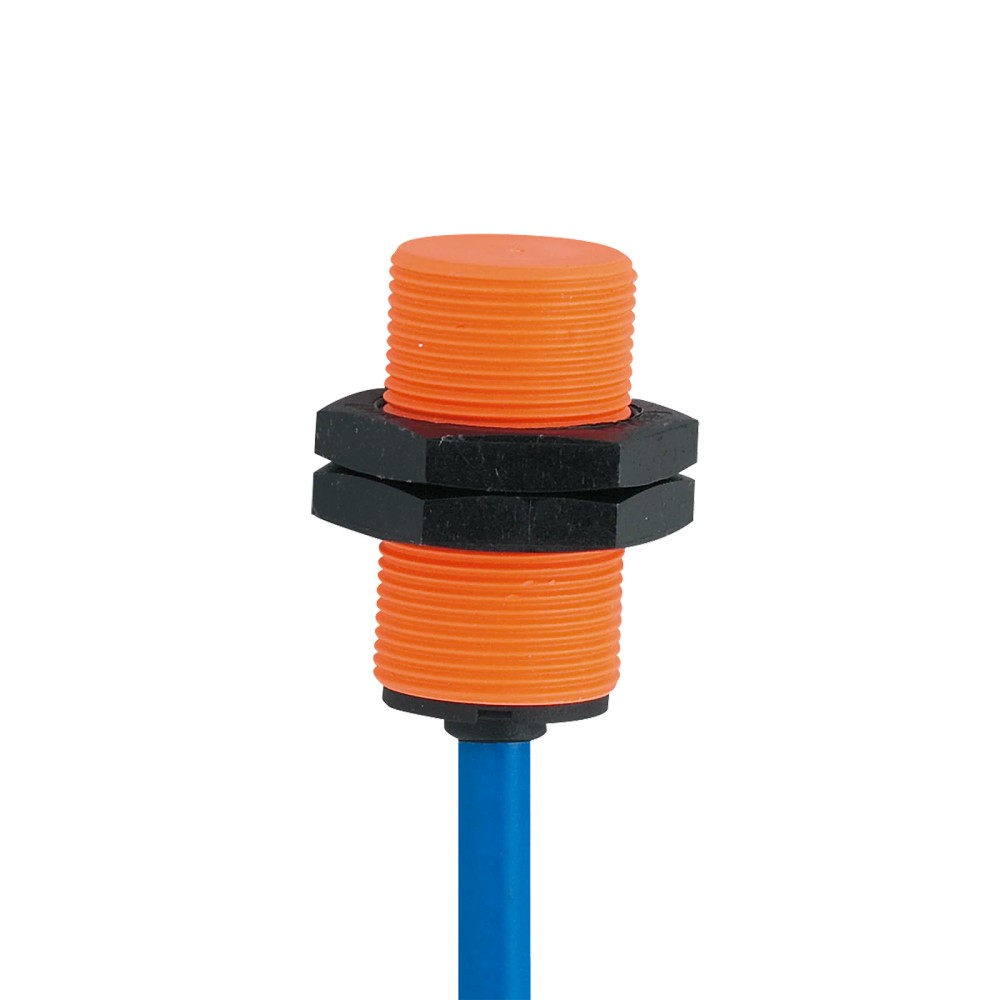

Sobre o NG5003 IFM - Sensor Indutivo NAMUR para Áreas Explosivas M18 8mm IP67
O NG5003 é um sensor indutivo de proximidade com tecnologia NAMUR, desenvolvido especificamente para detecção de objetos metálicos em atmosferas explosivas. Possui alcance de detecção de 8 mm e design robusto M18 em material PBT. É uma solução fundamental para segurança em áreas classificadas, exigindo conexão com amplificadores de comutação compatíveis.
PRINCIPAIS ESPECIFICAÇÕES
| SKU | NG5003 |
| Marca | ifm |
| Alcance | 8 mm |
| Montagem | Não embutido |
| Proteção | IP 67 |
| Temperatura | -20...80 °C |
| Saída | Normalmente fechado |
| Conexão | Cabo PVC 2m |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Áreas potencialmente explosivas (Gás e Poeira)
- Aplicações que exigem certificação ATEX e IECEx
- Montagem em estruturas compatíveis com rosca M18x1
⚠ Considere outro se precisa de:
- Instalação em áreas não classificadas onde sensores 3-fios convencionais são suficientes
- Ambientes com temperaturas superiores a 80 °C
- Uso sem um amplificador de comutação compatível com NAMUR (EN 60947-5-6)
- Exposição a produtos químicos incompatíveis com PBT
APLICAÇÕES E USO
- Detecção de fim de curso em zonas de risco de explosão (ATEX/IECEx).
- Monitoramento de posição de válvulas ou atuadores em ambientes químicos ou inflamáveis.
- Aplicações de automação que exigem interfaces NAMUR para circuitos de segurança intrínseca.
COMO ESCOLHER
Antes de comprar o NG5003 IFM - Sensor Indutivo NAMUR para Áreas Explosivas M18 8mm IP67, verifique estes pontos:
Escolha o NG5003 quando
O projeto exigir conformidade com certificações ATEX/IECEx para atmosferas explosivas e o sistema de controle utilizar amplificadores de comutação para sensores NAMUR.
Busque outra alternativa quando
O ambiente de operação não possuir riscos de explosão ou se a aplicação necessitar de uma saída de sinal direta (DC padrão 24V) para entradas convencionais de CLP, dispensando a barreira de segurança intrínseca.
ESPECIFICAÇÕES TÉCNICAS
| Área de aplicação | ||
|---|---|---|
| Tecnologia | NAMUR | Padrão de saída para zonas de risco de explosão. |
| Aprovações | PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEx BVS 06.0003X; TIIS TC16108 | Certificações globais para operação segura em atmosferas explosivas. |
| Dados elétricos | ||
|---|---|---|
| Tipo de corrente | DC | Tensão nominal de 8,2V. |
| Consumo de corrente | < 1 mA (bloqueado) | Valor de corrente típico para loop NAMUR. |
| Função de saída | Normalmente fechado | Estado do contato na ausência de detecção. |
| Desempenho | ||
|---|---|---|
| Alcance de detecção | 8 mm | Distância nominal de comutação. |
| Tipo de montagem | Não embutido | Requer zona livre de metal ao redor da face. |
| Frequência de comutação | 300 Hz | Capacidade máxima de ciclos por segundo. |
| Dados mecânicos | ||
|---|---|---|
| Dimensões | M18 x 1 / L = 33 mm | Forma construtiva cilíndrica com rosca. |
| Grau de proteção | IP 67 | Proteção contra poeira e imersão temporária. |
| Material do invólucro | PBT | Material plástico resistente para carcaça. |
| Condições ambientais | ||
|---|---|---|
| Temperatura ambiente | -20...80 °C | Faixa de operação permitida. |
COMPATIBILIDADE
Comunicação
• Interface NAMUR (conforme EN 60947-5-6)
Conexões
Elétrica
Cabo PVC, 2 m
Processo
Rosca M18 x 1
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente com risco de explosão (Zona 1/21) | ✓ | Possui aprovações ATEX/IECEx necessárias para operação em zonas de risco. |
| Conexão direta em entrada digital PNP 24V | ✗ | O sensor exige um amplificador de comutação NAMUR para converter o sinal de corrente. |
| Temperatura ambiente de 85°C | ✗ | Excede a temperatura máxima de operação especificada de 80°C. |
INSTALAÇÃO
Como instalar o NG5003 IFM - Sensor Indutivo NAMUR para Áreas Explosivas M18 8mm IP67
- Verifique a compatibilidade da rosca M18 na estrutura de fixação.
- Rosqueie o sensor manualmente até a posição desejada.
- Utilize as porcas de fixação inclusas para travar o sensor, evitando excesso de aperto.
- Garanta uma zona livre de metal ao redor da face sensível devido à montagem 'não embutido'.
- Conecte o cabo de 2 metros conforme o diagrama de ligação do amplificador de comutação NAMUR.
- Teste a detecção aproximando um objeto metálico e verificando o sinal no amplificador.
ACESSÓRIOS
- 2 porcas de fixação
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Ausência de sinal ou sinal errático | Uso em CLP comum sem amplificador NAMUR | Verificar se a interface de entrada aceita sinal NAMUR (8.2V) |
| Sensor não comuta | Falha na fiação ou cabo rompido | Testar continuidade do cabo de 2m |
| Detecção intermitente | Distância incorreta entre sensor e objeto | Verificar se o objeto está dentro da faixa de 8mm e não há interferência lateral |
| Falso positivo | Acúmulo de detritos metálicos na face | Limpar a face ativa do sensor |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor NAMUR NG5003 e qual sua principal função?
O NG5003 é um sensor indutivo com tecnologia NAMUR, projetado para detecção de objetos metálicos em áreas com atmosfera potencialmente explosiva.
O sensor acompanha acessórios de montagem?
Sim, o sensor acompanha 2 porcas de fixação para montagem mecânica na estrutura de M18.
O NG5003 pode ser ligado diretamente em um CLP comum?
Este sensor não é adequado para aplicações industriais comuns que exigem saída de comutação direta (PNP/NPN) sem o uso de um amplificador de comutação compatível com NAMUR.
Existem limitações de ambiente para o uso deste sensor?
Este modelo não deve ser utilizado em ambientes que excedam a temperatura de operação de 80 °C ou que contenham vapores químicos não compatíveis com o material do invólucro PBT.
O que fazer se o sensor parar de responder?
Se o sensor parar de detectar, verifique se houve ruptura do cabo de 2 metros ou se o amplificador de comutação externo está operando corretamente.
Como diagnosticar uma falha de operação no campo?
O sintoma de uma falha pode ser a falta de sinal de saída, o que geralmente é causado por curto-circuito, falha no amplificador ou distância incorreta do objeto metálico.
Qual a diferença deste sensor para um sensor indutivo padrão?
Este é um sensor de tecnologia NAMUR, específico para áreas explosivas (Ex ia), enquanto sensores industriais padrão operam com tensões DC convencionais (10-30V) e não exigem amplificadores de segurança intrínseca.
Como decidir entre este sensor e um sensor padrão?
A escolha depende da necessidade de segurança intrínseca: use o NG5003 se o ambiente for classificado como zona de explosividade, conforme especificações ATEX/IECEx.
Quais cuidados devo ter na instalação?
O sensor possui invólucro de rosca M18x1. Utilize as porcas inclusas para fixar o corpo em suporte metálico, garantindo o alinhamento adequado para a distância de detecção de 8mm.
Qual a procedência e validade das aprovações de segurança?
A conformidade técnica é garantida pelas aprovações ATEX e IECEx citadas no datasheet, garantindo segurança em atmosferas explosivas conforme os níveis de proteção especificados.
GLOSSÁRIO TÉCNICO
NAMUR
Padrão de interface para sensores industriais (EN 60947-5-6) que utiliza variação de corrente para sinalizar estados de comutação, comum em áreas explosivas.
Segurança Intrínseca (Ex ia)
Tipo de proteção para equipamentos em áreas explosivas que limita a energia elétrica para evitar faíscas ou calor capaz de causar ignição.
Não Embutido
Tipo de montagem onde o campo magnético do sensor pode se expandir lateralmente, exigindo uma zona livre de metal ao redor da face sensível.
Histerese
Diferença entre o ponto de atuação (detecção) e o ponto de desatuação do sensor, garantindo estabilidade na detecção. (Ref.: 1...15 % de Sr)
MTTF
Tempo médio até a falha, indicador estatístico de confiabilidade. (Ref.: 4512 anos)
