Sensor Indutivo NAMUR IFM NG5002

Pré-visualizar: NG5002 IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M18 5mm IP67

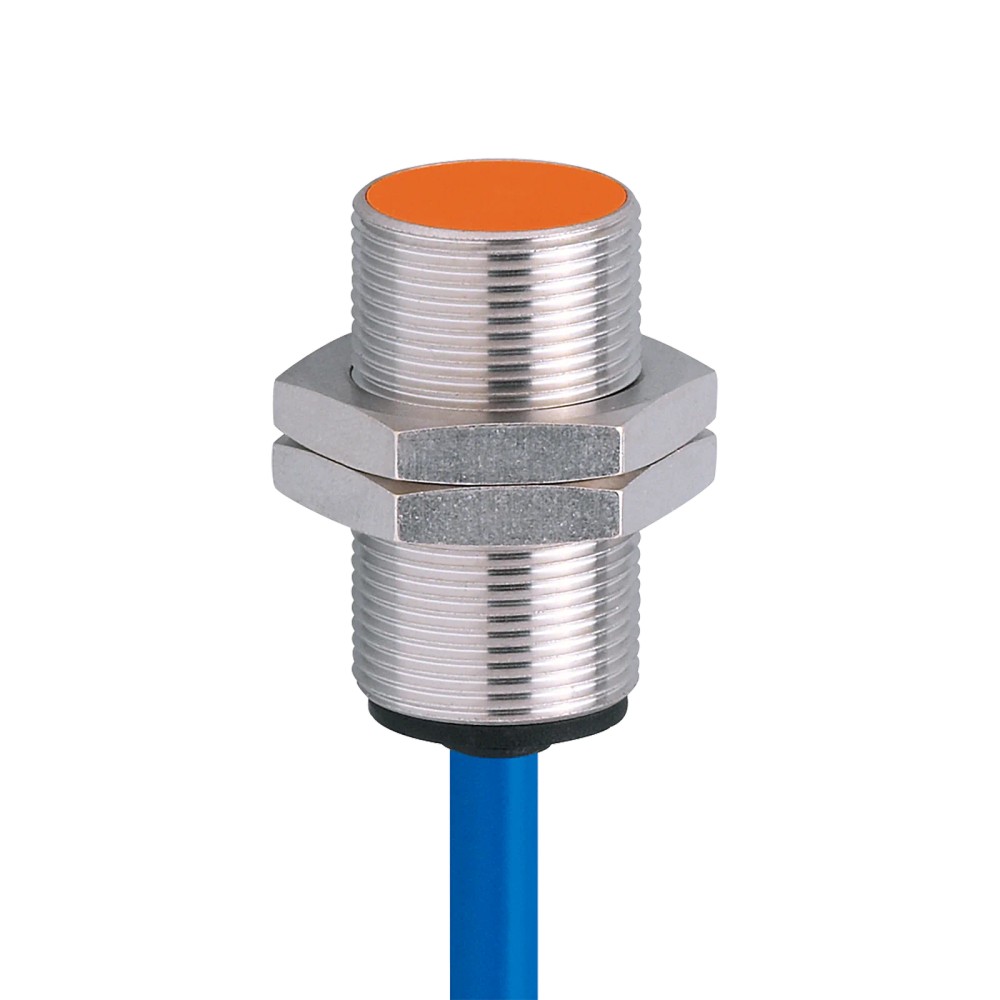

NG5002 IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M18 5mm IP67

Imagem meramente ilustrativa

R$ 440,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NG5002
EAN: 4021179168342
NCM do produto: 85365090

Destaques do Produto Tecnologia requerida...mais

Fechar menu

Saiba mais sobre: "NG5002 IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M18 5mm IP67"

Destaques do Produto

Tecnologia requerida

NAMUR indutiva

Alcance nominal

5 mm

Montagem e rosca

Embutida, M18 x 1

Saída

Normalmente fechada

Ligação

Cabo PVC de 2 m, 2 fios

Ambiente

IP67; aplicação potencialmente explosiva conforme identificação e circuito homologado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o NG5002 IFM — Sensor indutivo NAMUR M18, alcance de 5 mm, IP67

O NG5002 é um sensor indutivo NAMUR para detectar objetos metálicos em aplicações potencialmente explosivas. Tem corpo roscado M18, alcance nominal de 5 mm e saída NAMUR normalmente fechada. A conexão é feita por cabo PVC de 2 m, com dois fios; requer conexão a um amplificador de comutação e circuitos seguros homologados para a aplicação.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia / função elétrica	Indutivo / NAMUR
Rosca e montagem	M18 x 1 / embutido
Alcance de detecção	5 mm
Saída	NAMUR, normalmente fechada
Conexão elétrica	Cabo PVC de 2 m, 2 x 0,5 mm², 2 fios
Grau de proteção	IP67
Temperatura ambiente	-20...80 °C fora de áreas explosivas; limites ATEX variam conforme identificação do aparelho
Frequência de comutação DC	720 Hz
Tensão nominal DC	8,2 V (1 kΩ)
Dimensões	M18 x 1 / comprimento de 33 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção sem contato de objetos metálicos em aplicações que requerem sensor indutivo NAMUR e alcance nominal de 5 mm.
Instalações em áreas potencialmente explosivas quando a identificação Ex aplicável, a instalação e o circuito de segurança forem compatíveis com os requisitos da instalação.
Montagem embutida em alojamento com rosca M18 x 1, respeitando as condições de instalação do fabricante.

⚠ Considere outro se precisa de:

Não selecionar para conexão direta a uma entrada digital comum sem compatibilidade NAMUR: o sensor requer amplificador de comutação e circuito elétrico seguro homologado.
Não usar como sensor de materiais não metálicos: a tecnologia informada é indutiva e a ficha não declara detecção desses materiais.
Não exceder os limites de temperatura e os parâmetros elétricos permitidos para a identificação Ex e o circuito utilizados.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva NAMUR em áreas potencialmente explosivas, condicionada à seleção correta da identificação Ex e à conexão a circuito seguro homologado.
Possibilidade inferida a partir das características: detecção de alvos metálicos em máquinas ou dispositivos com montagem embutida M18 x 1 e distância nominal de 5 mm; confirmar alvo, geometria, montagem e distância na aplicação real.
Para operação fora de áreas explosivas, observar a faixa de temperatura de -20...80 °C e os limites elétricos especificados para essa condição.

COMO ESCOLHER

Antes de comprar o NG5002 IFM — Sensor indutivo NAMUR M18, alcance de 5 mm, IP67, verifique estes pontos:

Escolha o NG5002 quando

A aplicação exigir tecnologia indutiva NAMUR, saída normalmente fechada, montagem embutida M18 x 1 e alcance nominal de 5 mm. Confirme também a compatibilidade do amplificador de comutação e dos parâmetros do circuito seguro.

Avalie outra configuração quando

A entrada do sistema não aceitar NAMUR, a montagem exigir outra rosca ou outro tipo de conexão, ou a aplicação requerer alcance diferente. A ficha disponível não especifica alternativas compatíveis; compare os requisitos com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	NG5002	Referência do produto IFM.
SKU / Part Number	NG5002	Código de identificação do produto.
GTIN	4021179168342	Identificador comercial informado.
Tipo de produto	Sensor NAMUR indutivo	Tecnologia e função elétrica declaradas.
Área de aplicação	Aplicações em áreas potencialmente explosivas	A instalação deve atender à identificação Ex e às condições do circuito.
Aprovações	PTB 01 ATEX 2191; BVS 04 ATEX E 153 X; IECEx BVS 06.0003X; TIIS TC16108	Referências de aprovação informadas na ficha; verificar aplicabilidade à classificação da instalação.
Identificação dos aparelhos ATEX	II 1G Ex ia IIB T6 Ga Ta -20...70°C; II 1G Ex ia IIB T5 Ga Ta -20...80°C; II 2G Ex ia IIC T6 Gb Ta -20...70°C; II 2G Ex ia IIC T5 Gb Ta -20...80°C; II 1D Ex ia IIIC T200 90°C Da Ta -20...70°C; II 1D Ex ia IIIC T200 100°C Da Ta -20...80°C	Identificações e limites de temperatura ambiente associados às marcações indicadas; conferir a marcação aplicável ao ambiente.

Dados elétricos e interface
Função elétrica	NAMUR	Interface elétrica do sensor.
Número de fios	2	Conexão por dois condutores.
Tensão nominal DC	8,2 V (1 kΩ)	Valor nominal informado para a função NAMUR.
Tensão de conexão DC	7,5...30 V	Aplicável quando utilizado fora de áreas explosivas.
Amplificador / circuito seguro	Conexão com circuitos elétricos seguros e homologados; U máx. = 15 V / I máx. = 50 mA / P máx. = 120 mW	Valores máximos informados para a conexão ao amplificador e circuito seguro.
Conexão com amplificador de comutação	Sim	A ficha declara compatibilidade com amplificador de comutação; verificar o modelo e os parâmetros do circuito.
Consumo de corrente	< 1 mA (bloqueado; condutor: > 2,1)	Condição indicada na ficha; consultar o datasheet para interpretação completa dos estados.
Capacidade própria máxima	145 nF	Limite elétrico informado para seleção do circuito.
Indutância própria máxima	45 µH	Limite elétrico informado para seleção do circuito.
Classe de proteção	II	Classe declarada pelo fabricante.
EMC	EN 60947-5-6	Norma indicada para a função elétrica.

Entradas e saídas
Configuração da saída	Normalmente fechada	Estado de saída declarado.
Frequência de comutação DC	720 Hz	Frequência de comutação informada para operação em DC.
Intensidade de corrente máxima constante da saída de comutação DC	30 mA	Aplicável quando utilizado fora de áreas explosivas.

Detecção e desvios
Alcance de detecção	5 mm	Alcance nominal informado.
Tipo de montagem	Embutido	Configuração de montagem declarada.
Distância real de comutação Sr	5 ± 10 % mm	Tolerância informada para a distância real de comutação.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação.
Variação no ponto de comutação	-10...10 % de Sr	Variação informada em relação a Sr.
Fatores de correção por material	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados para materiais-alvo; considerar na avaliação da distância de detecção.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado para o invólucro; não substitui a verificação das condições de instalação.
Temperatura ambiente fora de áreas explosivas	-20...80 °C	Faixa indicada para uso fora de áreas explosivas.
Temperatura em marcação ATEX	-20...70 °C ou -20...80 °C, conforme identificação e classe de temperatura	Consultar a identificação Ex aplicável antes de definir o limite operacional.
Carga de choque	30 g (11 ms)	Condição de choque informada.
Carga de vibração	10-55 Hz (1 mm)	Condição de vibração informada.

Dados mecânicos e conexão
Dimensões	M18 x 1 / comprimento = 33 mm	Dimensões nominais do corpo.
Designação da rosca	M18 x 1	Rosca para fixação mecânica.
Invólucro	Forma construtiva de roscas	Construção informada para o sensor.
Conexão elétrica	Cabo PVC de 2 m; 2 x 0,5 mm²	Cabo integrado informado na ficha.
Cores dos fios	BN = marrom; BU = azul	Identificação dos condutores.
Materiais de construção	Latão revestido especial; face ativa em PBT	Materiais declarados para o invólucro e a face ativa.
Peso	169,5 g	Peso informado no conjunto de atributos do produto.
Acessórios incluídos	2 porcas de fixação	Conteúdo informado para a embalagem de uma peça.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

Vida útil e classificação
MTTF	4697 anos	Valor declarado na ficha; não representa garantia nem duração operacional assegurada.
NCM	8536.50.90	Classificação fiscal informada.

COMPATIBILIDADE

Comunicação

• Interface elétrica NAMUR; não há protocolo de comunicação digital informado.

• Compatível com amplificador de comutação para sensor NAMUR, conectado a circuitos elétricos seguros e homologados conforme os limites indicados pelo fabricante.

Conexões

Elétrica Cabo PVC de 2 m, 2 x 0,5 mm², dois fios; cores BN = marrom e BU = azul. Tensão nominal DC de 8,2 V (1 kΩ). Para circuitos seguros homologados, respeitar os valores máximos informados para o amplificador: U = 15 V, I = 50 mA e P = 120 mW. A tensão de conexão DC de 7,5...30 V é indicada somente para uso fora de áreas explosivas.

Processo Não possui conexão de processo para fluido informada. Fixação mecânica por corpo roscado M18 x 1, montagem embutida; comprimento de 33 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de amplificador de comutação compatível com sensor NAMUR e circuito seguro dimensionado dentro dos limites indicados.	✓	A ficha identifica a função elétrica como NAMUR e prevê conexão com amplificador de comutação.
Entrada digital convencional sem interface NAMUR ou amplificador de comutação compatível.	✗	A ficha especifica saída NAMUR; não declara compatibilidade direta com entrada digital convencional.
Instalação em área potencialmente explosiva com circuito, montagem e identificação Ex adequados à classificação local.	✓	O produto é indicado para áreas potencialmente explosivas e possui identificações ATEX/IECEx informadas; a adequação depende da correspondência com a instalação.
Montagem mecânica em alojamento M18 x 1 com instalação embutida.	✓	A ficha informa rosca M18 x 1 e tipo de montagem embutido.
Aplicação que exige detecção de objeto não metálico.	✗	A tecnologia informada é indutiva; a ficha não declara detecção de materiais não metálicos.

INSTALAÇÃO

Como instalar o NG5002 IFM — Sensor indutivo NAMUR M18, alcance de 5 mm, IP67

Confirme que o tipo de sensor NAMUR, o alcance requerido e a montagem embutida M18 x 1 correspondem ao projeto.
Em área potencialmente explosiva, valide a identificação Ex aplicável, a classificação do local e os parâmetros do circuito seguro com a documentação do fabricante.
Prepare o alojamento roscado M18 x 1 e instale o sensor na posição prevista, sem exceder condições mecânicas não especificadas na ficha.
Conecte os dois fios ao amplificador de comutação compatível, respeitando a identificação BN = marrom e BU = azul e os limites do circuito.
Ajuste o posicionamento do alvo considerando o alcance nominal, os fatores de correção do material e as condições de montagem.
Após energizar o circuito conforme o projeto, verifique a comutação com o alvo presente e ausente e confirme a vedação e a fixação da instalação.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O amplificador não reconhece a mudança de estado do sensor.	Interface de entrada incompatível com NAMUR, circuito fora dos parâmetros permitidos ou ligação incorreta dos dois fios.	Confirme que a entrada é um amplificador NAMUR compatível, confira BN e BU e meça os parâmetros do circuito conforme o datasheet e o projeto seguro.
A distância de detecção em campo é menor que a esperada.	Material do alvo, geometria, montagem ou afastamento alteram a resposta; a ficha informa fatores de correção diferentes por material.	Verifique o material e a posição do alvo, compare com os fatores de correção informados e confirme a montagem embutida e o afastamento.
A saída permanece no mesmo estado durante o teste.	Alvo fora da região de detecção, alimentação/circuito inadequado ou falha de conexão entre sensor e amplificador.	Teste com alvo metálico e posicionamento controlado; confira a continuidade do cabo e a tensão e os limites do circuito, sem desconectar requisitos de segurança Ex.
O sensor apresenta falha ou comportamento intermitente após exposição ambiental ou vibração.	Condição de instalação fora dos limites ambientais ou mecânicos especificados, dano no cabo ou fixação inadequada.	Inspecione o cabo, a fixação e sinais de dano; compare temperatura, choque e vibração da instalação com os limites informados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados NG5002 em português (Datasheet) Desenho em escala NG5002 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o NG5002 e com que tipo de sistema ele funciona?

É um sensor indutivo NAMUR para detecção de objetos metálicos. Deve ser conectado a um amplificador de comutação e a um circuito compatível com os parâmetros elétricos da aplicação.

O que vem junto com o sensor?

A ficha informa uma unidade por embalagem e duas porcas de fixação. O cabo PVC de 2 m integra o sensor.

Posso ligar esse sensor direto em qualquer entrada de CLP?

Não se deve presumir compatibilidade direta: o NG5002 tem saída NAMUR. Verifique se a entrada ou o amplificador aceita NAMUR e atende aos requisitos do circuito.

Ele serve para detectar plástico ou madeira?

A ficha especifica tecnologia indutiva, mas não declara detecção de plástico ou madeira. A aplicação documentada é a detecção indutiva; confirme o material-alvo com o fabricante.

O sensor não comuta na distância esperada: o que verifico antes de trocar?

Confira o material do alvo, o posicionamento e a montagem, pois a ficha informa fatores de correção por material. Verifique também o funcionamento do amplificador NAMUR e do circuito.

A saída fica sempre no mesmo estado; o sensor pode estar queimado?

É uma possibilidade, mas verifique primeiro a ligação dos fios, a compatibilidade do amplificador e a presença de um alvo na posição de detecção. Compare as condições elétricas com o datasheet antes de substituir.

Para área explosiva, compro este modelo ou um sensor indutivo comum?

O NG5002 é especificado para aplicações potencialmente explosivas e possui identificações Ex listadas na ficha. A escolha depende de a marcação e o circuito seguro atenderem à classificação e às condições da instalação.

Como escolher entre o NG5002 e um sensor com outro alcance?

Escolha o NG5002 quando o alcance nominal de 5 mm, a interface NAMUR e a montagem M18 x 1 atenderem ao projeto. Se qualquer requisito diferir, compare com a ficha técnica de outra referência.

Como devo instalar e testar o sensor?

Instale-o em montagem embutida M18 x 1 e conecte os dois fios a um amplificador compatível. Verifique a resposta com o alvo na posição de trabalho e siga o datasheet, especialmente para circuito seguro e área Ex.

O cabo pode ser cortado ou emendado durante a instalação?

A ficha informa cabo PVC integrado de 2 m, mas não especifica procedimento de corte ou emenda. Consulte o fabricante e os requisitos da instalação antes de alterar a conexão, sobretudo em área potencialmente explosiva.

GLOSSÁRIO TÉCNICO

NAMUR

Interface elétrica de sensor que requer avaliação da compatibilidade com o amplificador de comutação e com o circuito seguro. (Ref.: função elétrica NAMUR; EN 60947-5-6)

Alcance de detecção

Distância nominal de resposta do sensor em relação ao alvo, sujeita às condições de montagem e ao material detectado. (Ref.: alcance de detecção 5 mm)

Montagem embutida

Configuração de instalação indicada para o sensor em alojamento compatível com sua construção. (Ref.: tipo de montagem embutido)

Histerese

Diferença entre os pontos de comutação durante aproximação e afastamento do alvo. (Ref.: 1...15 % de Sr)

Identificação ATEX

Marcação que informa a categoria e as condições de uso do equipamento em atmosferas potencialmente explosivas; deve corresponder à classificação da instalação. (Ref.: identificações ATEX informadas para o NG5002)
