NF5030 IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm IP67

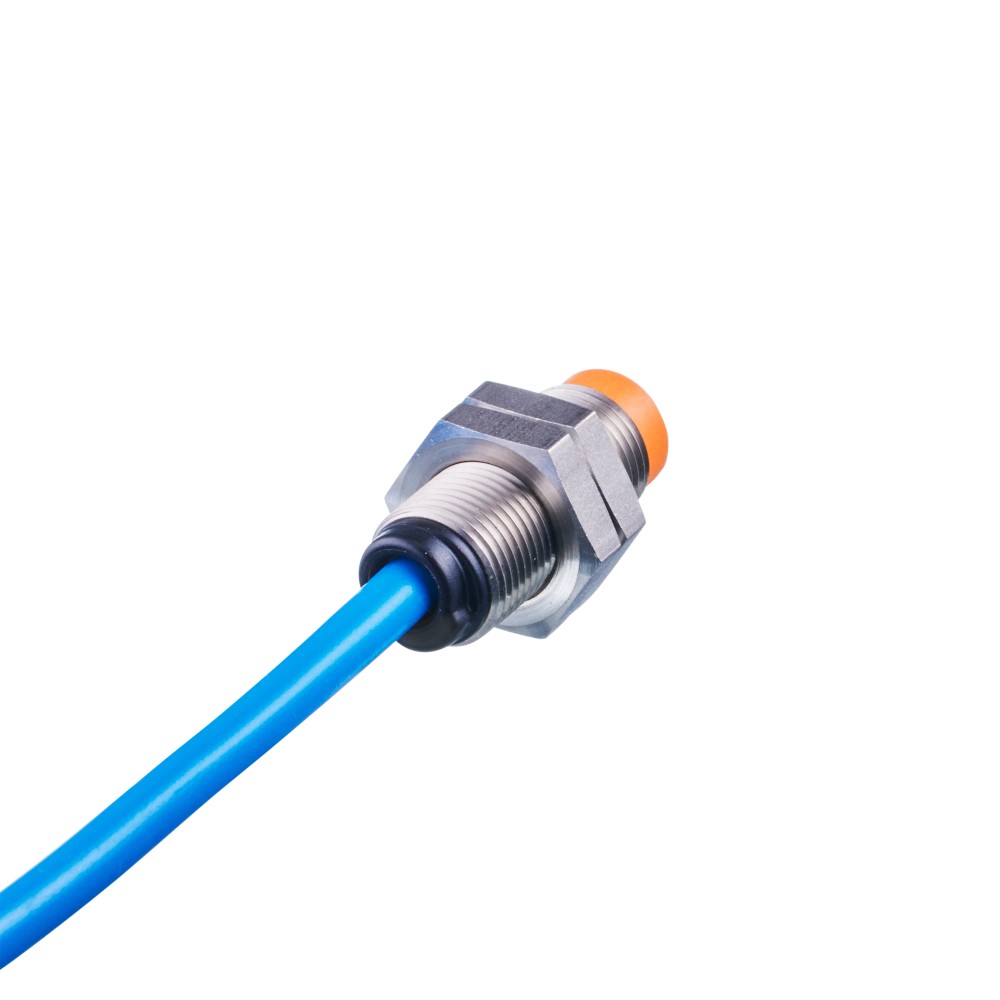

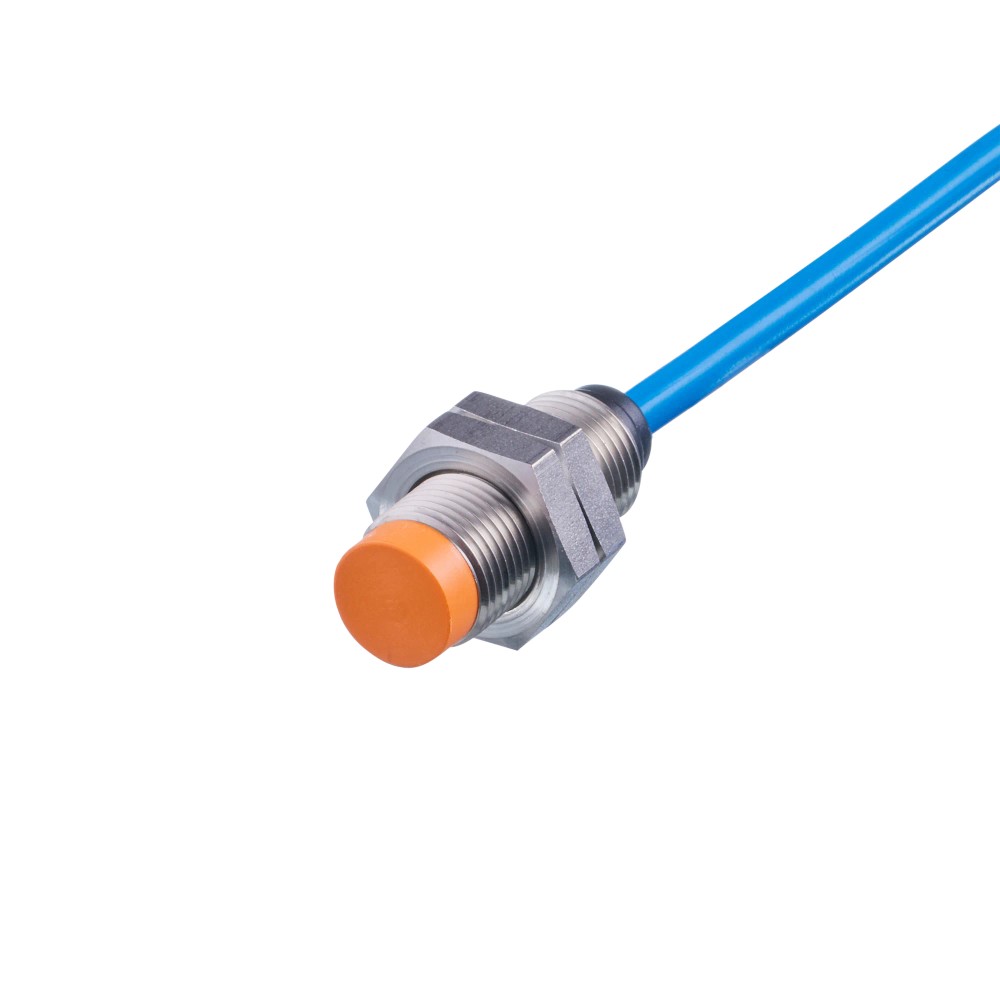

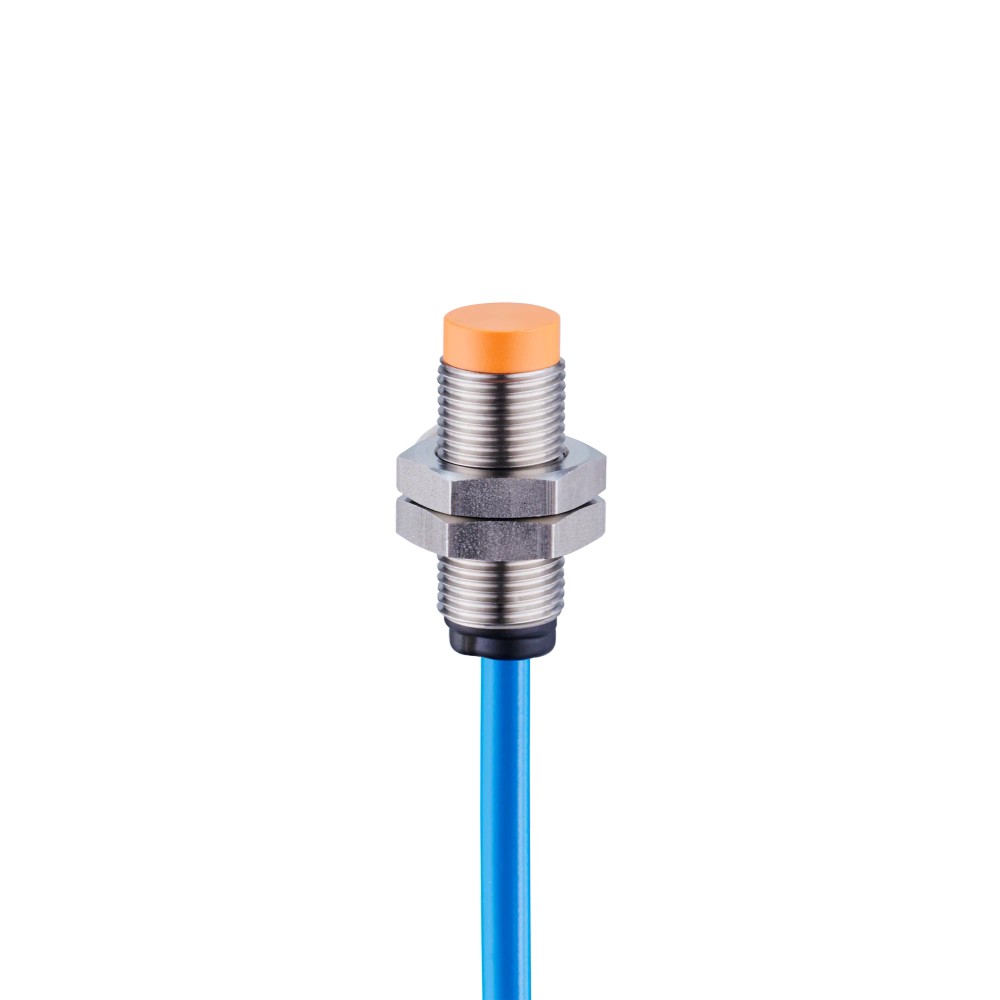

Imagem meramente ilustrativa

R$ 523,44

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NF5030
EAN: 4021179168236
NCM do produto: 85365090

Destaques do Produto Tipo de Tecnologia...mais

Fechar menu

Saiba mais sobre: "NF5030 IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm IP67"

Destaques do Produto

Tipo de Tecnologia

NAMUR

Configuração de Saída

Normalmente Fechado

Alcance de Detecção

4 mm

Conexão

Cabo 6 m

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o NF5030 IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm IP67

O sensor indutivo NAMUR NF5030 da ifm é projetado para detecção precisa em ambientes com atmosferas potencialmente explosivas. Operando com tecnologia de segurança intrínseca, ele oferece alta confiabilidade e uma frequência de comutação de 1500 Hz. Com carcaça roscada M12 e grau de proteção IP67, é a solução robusta para automação segura.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	NF5030
Tecnologia	NAMUR
Alcance	4 mm
Montagem	Não embutido
Rosca	M12 x 1
Grau de Proteção	IP 67
Comprimento	30 mm
Conexão	Cabo 6 m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Áreas potencialmente explosivas (Ex ia).
Aplicações que exigem detecção de metais não embutida.
Sistemas de segurança intrínseca utilizando amplificadores de comutação.

⚠ Considere outro se precisa de:

Instalação em áreas sem classificação de risco de explosão onde sensores digitais padrão são suficientes.
Substituição de sensores com saída PNP/NPN sem a devida alteração do circuito de controle (amplificador NAMUR).
Ambientes com temperaturas excedendo 80 °C.

APLICAÇÕES E USO

Monitoramento de posição em indústrias petroquímicas e químicas.
Sistemas de transporte de materiais combustíveis onde exigida segurança intrínseca.
Detecção de peças metálicas em zonas com presença de gases ou poeiras inflamáveis.

COMO ESCOLHER

Antes de comprar o NF5030 IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm IP67, verifique estes pontos:

Quando escolher NF5030

Indispensável quando o ambiente exige certificação ATEX (Ex ia) e o sistema de controle utiliza amplificadores de interface NAMUR.

Quando evitar NF5030

Não utilize se sua aplicação for automação convencional sem risco de explosão ou se o controlador exigir sinais digitais padrão (24V DC PNP/NPN).

ESPECIFICAÇÕES TÉCNICAS

Área de Aplicação
Tecnologia	NAMUR	Padrão de interface para segurança intrínseca.
Aprovações	PTB 01 ATEX 2191, IECEx BVS 06.0003X	Conformidade para uso em atmosferas explosivas.

Dados Elétricos
Tensão nominal DC	8.2 V	Valor de referência para o circuito de controle.
Consumo de corrente	< 1 mA (bloqueado)	Estado da corrente em repouso.
Frequência de comutação	1500 Hz	Capacidade de processamento de sinais rápidos.

Dados Mecânicos
Grau de proteção	IP 67	Nível de vedação contra elementos externos.
Materiais	Aço inoxidável, PBT	Composição da carcaça para resistência mecânica.
Designação da rosca	M12 x 1	Padrão dimensional de montagem.

COMPATIBILIDADE

Comunicação

• Interface NAMUR (EN 60947-5-6)

Conexões

Elétrica Cabo 6 m PVC

Processo M12 x 1 (Rosqueado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com risco de explosão (ATEX)	✓	Possui certificação ATEX (Ex ia) adequada para tais zonas.
Conexão direta em CLP 24V	✗	Requer obrigatoriamente um amplificador de comutação NAMUR intermediário.

INSTALAÇÃO

Como instalar o NF5030 IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm IP67

Verifique se a área de instalação está desenergizada.
Prepare o suporte de montagem M12, garantindo espaço para instalação não embutida.
Rosqueie o sensor manualmente no suporte utilizando as porcas inclusas.
Posicione a face ativa a uma distância segura do alvo (4mm nominais).
Conecte o cabo de 6 metros ao amplificador de comutação certificado.
Realize o teste de comutação conforme o manual do amplificador.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor não comuta ou apresenta sinal constante.	Falha na barreira de segurança intrínseca ou amplificador.	Testar a saída do amplificador de comutação conectado ao sensor.
Interrupção intermitente do sinal.	Cabo rompido ou danificado por vibração mecânica.	Verificar continuidade física do cabo de 6 metros.
Detecção permanente (acionamento falso).	Acúmulo de detritos metálicos na face sensora.	Limpar a face ativa do sensor e verificar o alcance de 4mm.
Distância de comutação reduzida ou instável.	Montagem fora das especificações (embutido em metal).	Verificar se a zona ao redor da face está livre de metal.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico NF5030 (Datasheet) Desenho Dimensional em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor indutivo e qual sua função principal?

O NF5030 é um sensor indutivo com tecnologia NAMUR, projetado para detecção sem contato em áreas com risco de explosão.

O que acompanha o sensor NF5030 na embalagem?

O produto acompanha duas porcas de fixação para montagem física, além do cabo de conexão integrado de 6 metros.

O sensor pode ser utilizado em qualquer aplicação industrial padrão?

Este sensor não é indicado para aplicações de uso geral fora de atmosferas potencialmente explosivas se não houver um amplificador NAMUR adequado.

Posso conectar este sensor diretamente à rede elétrica comum?

Não, este modelo não é compatível com tensões de rede 110V ou 220V AC, operando estritamente em circuitos seguros de baixa tensão DC.

Como identificar se o sensor está com defeito?

Sintomas de falha podem incluir a ausência de sinal no CLP ou leitura errática, muitas vezes causados por danos no cabo ou falha no amplificador de comutação.

O que verificar se o sensor parar de detectar metal subitamente?

Verifique a continuidade do cabo de 6 metros e a integridade da barreira intrínseca ou amplificador de isolamento ao qual o sensor está ligado.

Qual a diferença deste sensor para um indutivo comum?

Este sensor é a versão NAMUR, otimizada para segurança intrínseca, diferente dos sensores indutivos PNP/NPN padrão que possuem eletrônica de comutação integrada.

Este modelo é melhor que um indutivo padrão para minha máquina?

Escolha o NF5030 se sua aplicação exige certificação ATEX para áreas com risco de explosão. Caso contrário, sensores indutivos padrão são mais adequados para ambientes comuns.

Quais cuidados tomar durante a instalação?

A instalação deve respeitar o limite de torque e evitar esforço mecânico sobre o cabo de 6 metros, garantindo que o sensor não sofra impactos diretos na face de detecção.

Qual a procedência deste sensor indutivo?

A ifm garante o produto sob as normas técnicas especificadas; a procedência é assegurada pela fabricação conforme diretrizes de segurança industrial para atmosferas explosivas.

GLOSSÁRIO TÉCNICO

NAMUR

Norma técnica europeia que define a interface entre sensores de proximidade e amplificadores de comutação para segurança intrínseca (Ref.: EN 60947-5-6).

Segurança Intrínseca

Técnica de proteção para equipamentos elétricos em atmosferas explosivas, limitando a energia térmica e elétrica disponível (Ref.: ATEX).

Não embutido

Tipo de montagem onde o sensor requer uma zona livre ao redor da face de detecção para evitar interferências metálicas (Ref.: Tipo de montagem).

Distância real de comutação, indicando o ponto onde o sensor detecta o alvo sob condições nominais (Ref.: Alcance de detecção).

IP 67

Grau de proteção que assegura vedação total contra poeira e proteção contra imersão temporária em água (Ref.: Grau de proteção).
