Sensor Indutivo NAMUR IFM NF501A

Pré-visualizar: NF501A IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm NF

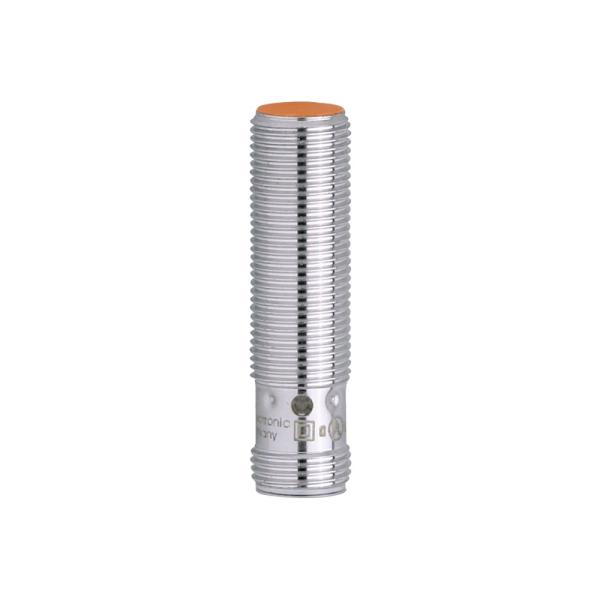

NF501A IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm NF

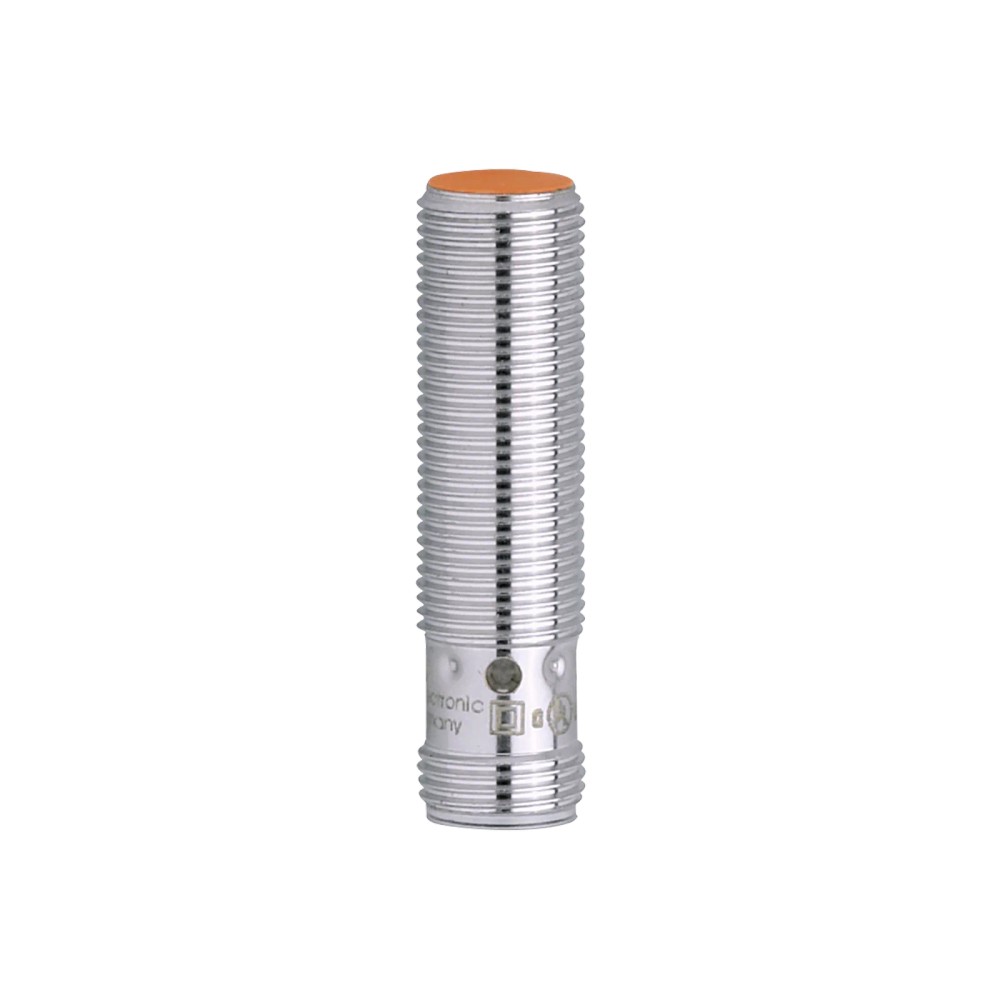

Imagem meramente ilustrativa

R$ 375,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NF501A
EAN: 4021179168021
NCM do produto: 85365090

Destaques do Produto Tecnologia NAMUR...mais

Fechar menu

Saiba mais sobre: "NF501A IFM - Sensor Indutivo NAMUR Áreas Explosivas M12 4mm NF"

Destaques do Produto

Tecnologia

NAMUR indutiva

Alcance

4 mm; montagem embutida

Lógica da saída

Normalmente fechada

Formato e rosca

M12 x 1; comprimento de 45 mm

Conexão

M12, codificação A, 4 contatos

Aplicação em área explosiva

Verificar aprovação, identificação Ex e requisitos do circuito de segurança associado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Indutivo NAMUR IFM NF501A, M12, alcance de detecção de 4 mm, normalmente fechado

O IFM NF501A é um sensor indutivo NAMUR embutido para detectar objetos metálicos em aplicações potencialmente explosivas. Possui rosca M12 x 1, alcance nominal de 4 mm e saída normalmente fechada. Para uso em área explosiva, requer conexão a um amplificador de comutação e a circuitos elétricos seguros e homologados dentro dos limites especificados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Indutiva NAMUR
Montagem	Embutida
Alcance nominal	4 mm
Saída	Normalmente fechada (NF)
Conexão elétrica	1 x M12; codificação A; 4 contatos
Dimensões	M12 x 1; comprimento de 45 mm
Frequência de comutação	700 Hz
Grau de proteção	IP 67
Temperatura ambiente	-20...70 °C
Aprovações para áreas potencialmente explosivas	BVS 04 ATEX E 091 X; IECEx BVS 06.0003X

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva sem contato em aplicações potencialmente explosivas, observando as aprovações e condições de instalação aplicáveis.
Instalações que requerem sensor NAMUR com saída normalmente fechada, conexão a amplificador de comutação e alcance nominal de 4 mm.
Montagem embutida em suporte compatível com rosca M12 x 1, respeitando as instruções do fabricante.

⚠ Considere outro se precisa de:

Não conectar diretamente a uma entrada digital comum sem confirmar compatibilidade: o produto é NAMUR e prevê conexão a amplificador de comutação.
Não utilizar em área explosiva sem circuito elétrico seguro e homologado e sem validar a aplicação frente à identificação e às aprovações Ex do sensor.
Não selecionar se a aplicação exigir alcance nominal superior a 4 mm, saída normalmente aberta ou formato diferente sem validar outro modelo.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas potencialmente explosivas, condicionada à conformidade com as aprovações do produto, identificação Ex e uso de circuito seguro e homologado.
Possibilidade de aplicação: detecção de posição ou presença de alvo metálico em montagem embutida, desde que a distância de trabalho, os fatores de correção do material e a interface NAMUR atendam ao projeto. Essa possibilidade deve ser validada na instalação.
Operação dentro da faixa ambiente especificada de -20...70 °C; a ficha não autoriza extrapolar essa faixa.
Para aplicações fora de áreas explosivas, a ficha informa tensão de conexão DC de 7,5...30 V e corrente máxima constante de saída DC de 30 mA; confirmar o esquema e as condições completas no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor Indutivo NAMUR IFM NF501A, M12, alcance de detecção de 4 mm, normalmente fechado, verifique estes pontos:

Escolha o NF501A quando

A aplicação exigir detecção indutiva NAMUR embutida, alcance nominal de 4 mm, saída normalmente fechada e construção M12 x 1. Para instalação em área potencialmente explosiva, confira as aprovações e use o amplificador de comutação e o circuito seguro compatíveis.

Avalie outra configuração quando

A entrada do sistema não aceitar NAMUR ou exigir lógica normalmente aberta; a aplicação precisar de alcance diferente; ou o espaço de montagem não aceitar M12 x 1 e 45 mm de comprimento. A ficha não identifica modelos alternativos específicos, portanto confirme os requisitos do sistema antes da substituição.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	NF501A	Referência do produto IFM.
Tipo de produto	Sensor NAMUR indutivo	Tecnologia e função indicadas pelo fabricante.
Aplicação declarada	Aplicações em áreas potencialmente explosivas	Validar a instalação conforme aprovações, identificação Ex e circuito associado.
Tecnologia / função elétrica	NAMUR	Requer interface ou amplificador de comutação compatível.
Aprovações	BVS 04 ATEX E 091 X; IECEx BVS 06.0003X	Aprovações informadas na ficha; verificar condições e escopo no datasheet.
Identificação dos aparelhos ATEX	II 1G Ex ia IIC T6 Ga / II 1D Ex ia IIIC T200 90°C Da	Identificação indicada pelo fabricante; aplicar conforme documentação e classificação da área.
EMC	EN 60947-5-6	Norma indicada na ficha para a interface NAMUR.

Dados de detecção
Princípio de detecção	Indutivo	Detecção de objetos por princípio indutivo; a ficha não especifica materiais-alvo além dos fatores de correção listados.
Alcance de detecção	4 mm	Alcance nominal informado.
Distância real de comutação Sr	4 ± 10 % mm	Valor e tolerância declarados pelo fabricante.
Distância de trabalho	0...3,24 mm	Faixa de trabalho informada na ficha.
Montagem	Embutida	Configuração de instalação especificada.
Fator de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores declarados por material; afetam a distância de detecção em relação à referência.
Histerese	1...15 % de Sr	Faixa relativa à distância real de comutação Sr.
Variação no ponto de comutação	-10...10 % de Sr	Desvio relativo à distância real de comutação.

Dados elétricos e interface NAMUR
Tipo de corrente	DC	Tipo de corrente indicado nos dados básicos.
Tensão nominal DC	8,2 V; (1 kΩ)	Condição nominal informada pelo fabricante.
Tensão de conexão DC	7,5...30 V	Informada para utilização fora de áreas explosivas; consultar datasheet para condições de ligação.
Corrente de consumo	< 1 mA; bloqueado; condutor: > 2,1	Valor e condição transcritos da ficha; confirmar a interpretação completa no datasheet.
Amplificador / circuito associado	Conexão com circuitos elétricos seguros e homologados; valores máximos informados: U = 15 V / I = 50 mA / P = 120 mW	Limites declarados para a conexão indicada em aplicações correspondentes.
Conexão com amplificador de comutação	Sim	Compatibilidade indicada na ficha; selecionar amplificador adequado à interface NAMUR.
Capacidade própria máxima	210 nF	Limite declarado pelo fabricante.
Indutância própria máxima	115 μH	Limite declarado pelo fabricante.
Intensidade de corrente máxima constante da saída de comutação DC	30 mA	Informada para utilização fora de áreas explosivas.

Saída e comutação
Configuração de saída	Normalmente fechada (NF)	Estado de saída indicado na ficha.
Frequência de comutação DC	700 Hz	Frequência máxima especificada para comutação DC.

Conexões elétricas
Conexão elétrica	1 x M12; codificação A; 4 contatos	Tipo de conector e quantidade de contatos indicados pelo fabricante.
Quantidade de fios	2 fios	Informação dos dados básicos do anúncio; verificar o esquema de ligação do fabricante para a atribuição dos contatos.

Condições ambientais e proteção
Temperatura ambiente	-20...70 °C	Faixa ambiente especificada.
Grau de proteção	IP 67	Grau informado; observar condições de montagem e conexão para manter a proteção.
Classe de proteção	III	Classificação elétrica informada.
Carga de choque/vibração	30 g (11 ms) / 10-55 Hz (1 mm)	Condições de choque e vibração declaradas pelo fabricante.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento de 45 mm	Dimensões nominais indicadas no anúncio.
Formato do invólucro	Forma construtiva de roscas	Descrição construtiva da ficha.
Material do invólucro	Latão revestido especial	Material informado pelo fabricante.
Material da face ativa	PBT	Material informado pelo fabricante.
Material da janela dos LEDs	PA	Material informado pelo fabricante.
Porcas de fixação	2 unidades	Acessórios incluídos conforme ficha.
Peso	78,55 g	Peso indicado no dataset do produto.

Displays e elementos de operação
Indicador de estado de comutação	4 x 90° LED, amarelo	Indicador visual de estado informado pelo fabricante.

Dados de confiabilidade
MTTF	3119 anos	Valor informado no dataset; não equivale a prazo de garantia ou vida útil garantida.

COMPATIBILIDADE

Comunicação

• Sinalização NAMUR; conexão com amplificador de comutação indicada pelo fabricante.

• Não há protocolo de comunicação digital informado na ficha.

Conexões

Elétrica Conector M12, codificação A, 4 contatos. Sensor NAMUR; tensão nominal DC de 8,2 V com referência de 1 kΩ. Para áreas explosivas, conectar somente a circuitos elétricos seguros e homologados e respeitar os valores máximos informados: U = 15 V, I = 50 mA e P = 120 mW. A ficha também informa tensão de conexão DC de 7,5...30 V quando utilizado fora de áreas explosivas; verificar as condições completas no datasheet.

Processo Não possui conexão de processo de fluido especificada. Fixação mecânica por corpo roscado M12 x 1, para montagem embutida, conforme instruções do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada NAMUR associada a amplificador de comutação compatível	✓	A ficha especifica função NAMUR e conexão com amplificador de comutação.
Entrada digital convencional sem interface NAMUR ou amplificador compatível	✗	A ficha não especifica saída de comutação convencional; o sensor é NAMUR. Confirmar a interface elétrica antes de conectar.
Instalação em área potencialmente explosiva	✓	O produto é destinado a aplicações potencialmente explosivas e apresenta aprovações BVS 04 ATEX E 091 X e IECEx BVS 06.0003X. A adequação depende de respeitar a identificação Ex, o circuito seguro e os limites do fabricante.
Suporte mecânico roscado M12 x 1 com montagem embutida	✓	A ficha indica rosca M12 x 1 e montagem embutida; observar as condições de instalação do fabricante.
Aplicação que exija saída normalmente aberta	✗	A configuração informada é normalmente fechada.
Aplicação que exija distância de detecção acima de 4 mm	✗	O alcance nominal especificado é 4 mm; a ficha não declara alcance superior.

INSTALAÇÃO

Como instalar o Sensor Indutivo NAMUR IFM NF501A, M12, alcance de detecção de 4 mm, normalmente fechado

Confirme que o modelo NF501A, a função normalmente fechada, o alcance e a interface NAMUR correspondem aos requisitos do projeto.
Verifique a classificação da área e a adequação das aprovações e da identificação Ex antes de instalar em área potencialmente explosiva.
Prepare o suporte para rosca M12 x 1 e montagem embutida, seguindo as instruções dimensionais do fabricante.
Instale e fixe o sensor sem exceder condições mecânicas não especificadas; use as duas porcas de fixação incluídas quando apropriado à montagem.
Conecte o sensor ao amplificador de comutação ou circuito compatível, seguindo o esquema de ligação do datasheet e respeitando os limites elétricos aplicáveis.
Após a instalação, valide a indicação do LED e a comutação com o alvo e as condições reais de operação, mantendo-se dentro da distância de trabalho e da faixa de temperatura especificadas.

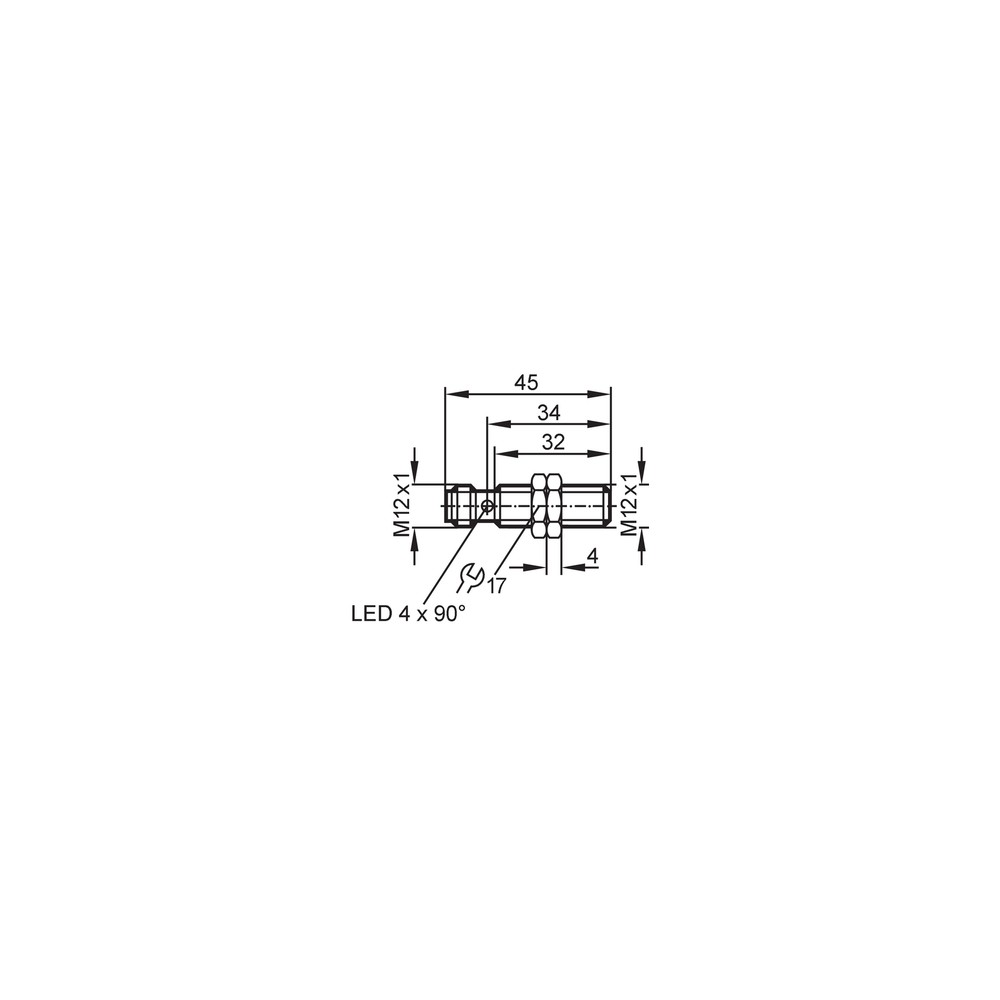

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O amplificador não reconhece a mudança de estado do sensor.	Interface de entrada incompatível com NAMUR, ligação incorreta ou amplificador não compatível.	Confirme que a entrada é NAMUR e verifique a ligação conforme o datasheet do sensor e do amplificador; confira também os limites elétricos aplicáveis.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior a 1, montagem ou distância fora das condições especificadas.	Meça a distância entre a face ativa e o alvo, confirme montagem embutida e compare o material do alvo com os fatores de correção declarados.
O sinal fica permanentemente no estado de comutação ou não comuta.	Alvo presente continuamente, configuração de saída normalmente fechada interpretada incorretamente ou falha no circuito associado.	Verifique a presença e o afastamento do alvo, confirme a lógica NF e teste a interface NAMUR e o amplificador conforme a documentação.
O indicador LED não acende ou o sensor não apresenta estado visível.	Alimentação ou circuito associado fora das condições de ligação, conexão M12 incorreta ou condição elétrica incompatível.	Confira a conexão e a alimentação conforme o datasheet, valide a compatibilidade do amplificador e respeite as condições diferentes para uso dentro ou fora de áreas explosivas.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM NF501A em português (Datasheet) Desenho dimensional do NF501A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM NF501A e para que serve?

É um sensor indutivo NAMUR embutido para detectar objetos por proximidade. O fabricante o indica para aplicações potencialmente explosivas, quando instalado com o circuito e a interface compatíveis.

O que acompanha o sensor?

A ficha informa duas porcas de fixação incluídas. Não há outros acessórios listados.

O NF501A pode ser ligado diretamente a uma entrada digital comum de CLP?

A ficha especifica uma função NAMUR e conexão com amplificador de comutação, não uma saída digital convencional. Confirme que a entrada ou o amplificador do sistema aceita NAMUR antes de conectar.

Ele serve para instalação em área explosiva?

O fabricante declara aplicação em áreas potencialmente explosivas e informa aprovações ATEX e IECEx. A adequação depende da classificação da área, da identificação Ex e do uso de circuito seguro e homologado conforme o datasheet.

Esse modelo serve se eu preciso de saída normalmente aberta?

Não conforme a configuração informada: o NF501A tem saída normalmente fechada. Se o sistema exigir normalmente aberta, selecione uma configuração compatível após verificar os requisitos da entrada.

Posso usar o NF501A para detectar qualquer material a 4 mm?

A ficha informa fatores de correção diferentes para aço, aço inoxidável, latão, alumínio e cobre, portanto a distância depende do material do alvo. Para materiais não listados, consulte o fabricante; não assuma o alcance nominal sem validação.

O sensor não comuta; o que devo verificar antes de trocar?

Confira primeiro se o amplificador ou a entrada é compatível com NAMUR e se a ligação está correta. Verifique também a presença do alvo, o afastamento e a configuração normalmente fechada.

A detecção está acontecendo antes ou depois do ponto esperado; o que pode causar isso?

Material do alvo, distância de montagem e variações do ponto de comutação podem influenciar a detecção. Compare a instalação com a distância de trabalho e os fatores de correção do datasheet antes de substituir o sensor.

O NF501A é vendido como kit com amplificador?

A ficha lista o sensor e duas porcas de fixação, mas não lista amplificador como item incluído. Considere separadamente a interface NAMUR compatível exigida pela instalação.

Como escolho entre o NF501A e outro sensor indutivo?

Escolha o NF501A quando o projeto exigir interface NAMUR, saída normalmente fechada, montagem embutida M12 x 1 e alcance nominal de 4 mm. Se precisar de saída normalmente aberta, outra tecnologia ou outra distância, compare os requisitos com a ficha de outro modelo.

GLOSSÁRIO TÉCNICO

NAMUR

Tipo de interface de sensor que requer uma entrada ou amplificador de comutação compatível. (Ref.: EN 60947-5-6)

Montagem embutida

Instalação em que o sensor é montado embutido no suporte, conforme a configuração prevista pelo fabricante. (Ref.: montagem embutida)

Distância real de comutação Sr

Valor de comutação declarado para o sensor, com tolerância especificada. (Ref.: 4 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação e de descomutação, expressa como percentual de Sr. (Ref.: 1...15 % de Sr)

Circuito intrinsecamente seguro

Circuito elétrico limitado e homologado para a aplicação em área potencialmente explosiva, conforme os requisitos aplicáveis. (Ref.: identificação Ex ia e limites elétricos indicados no datasheet)
