Sensor Indutivo NAMUR IFM NF500A

Pré-visualizar: NF500A IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M12 7mm IP67

NF500A IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M12 7mm IP67

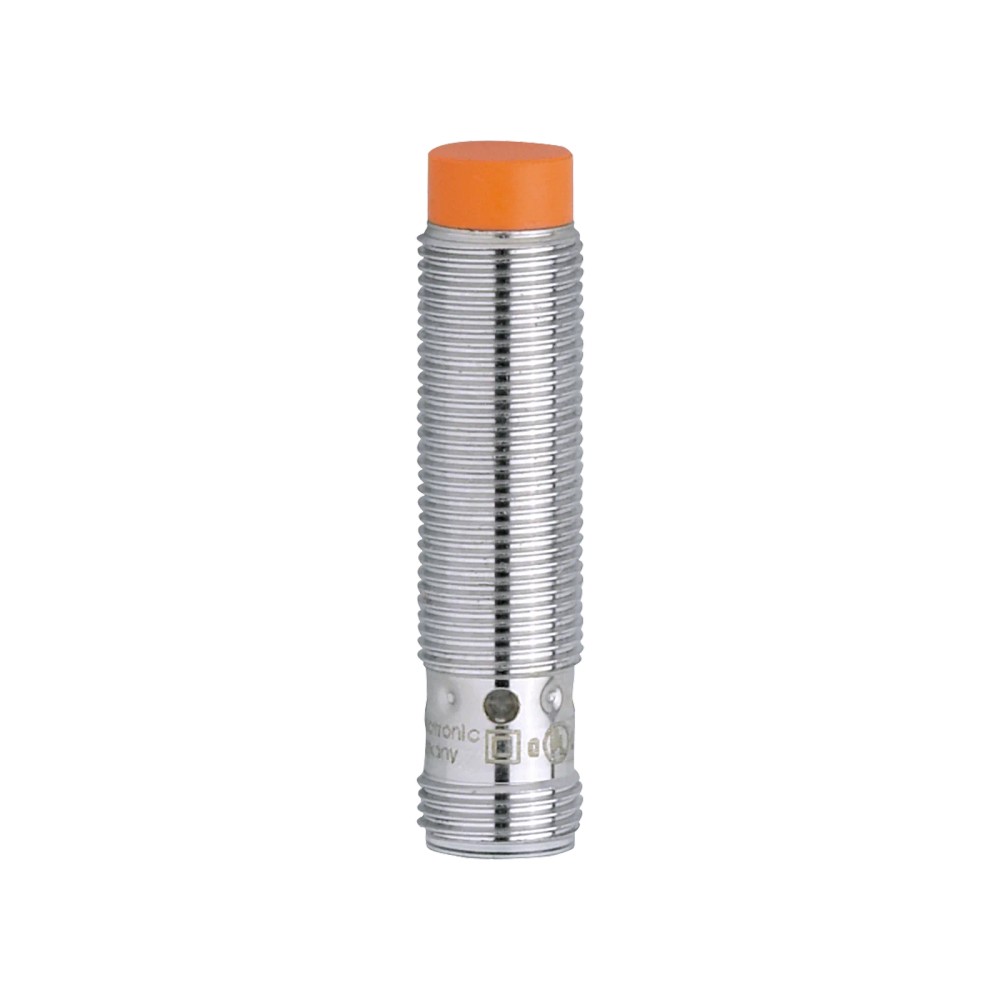

Imagem meramente ilustrativa

R$ 375,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NF500A
EAN: 4021179167925
NCM do produto: 85365090

Destaques do Produto Tecnologia NAMUR...mais

Fechar menu

Saiba mais sobre: "NF500A IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M12 7mm IP67"

Destaques do Produto

Tecnologia

NAMUR indutiva

Alcance nominal

7 mm

Instalação

Não embutida

Saída

Normalmente fechada

Conexão

M12

Área classificada

Identificação ATEX e IECEx especificada na ficha

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o NF500A IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M12 7mm IP67

O NF500A é um sensor indutivo NAMUR destinado à detecção de objetos metálicos em aplicações potencialmente explosivas. Tem formato roscado M12 x 1, montagem não embutida e alcance nominal de detecção de 7 mm. Sua saída é normalmente fechada, com conexão elétrica M12 e grau de proteção IP67. Para uso em área classificada, deve ser conectado a circuito elétrico seguro e homologado, respeitando os parâmetros indicados pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Indutivo NAMUR
Formato e rosca	M12 x 1; comprimento de 50 mm
Montagem	Não embutida
Alcance de detecção	7 mm
Saída	Normalmente fechada
Conexão elétrica	1 x M12, codificação A, 4 contatos
Grau de proteção	IP67
Temperatura ambiente	-20 a 70 °C
Frequência de comutação DC	700 Hz
Certificações para áreas classificadas	BVS 04 ATEX E 091 X; IECEx BVS 06.0003X

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção indutiva de objetos metálicos em aplicações potencialmente explosivas, observando a identificação ATEX/IECEx do sensor e as condições da instalação.
Sistemas NAMUR que usem amplificador de comutação ou circuito seguro homologado compatível com os parâmetros elétricos informados pelo fabricante.
Instalações que aceitem formato roscado M12 x 1, montagem não embutida, saída normalmente fechada e alcance nominal de 7 mm.

⚠ Considere outro se precisa de:

Não conectar diretamente como uma saída convencional de sensor DC sem confirmar compatibilidade: a função elétrica é NAMUR e, para áreas explosivas, exige circuito seguro e homologado.
Não selecionar para montagem embutida: a ficha especifica montagem não embutida.
Não usar fora da faixa de temperatura ambiente especificada de -20 a 70 °C.
Não presumir compatibilidade com qualquer amplificador ou circuito de segurança; verificar limites elétricos e homologação do conjunto antes da instalação.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: detecção indutiva em áreas potencialmente explosivas, com observância da identificação ATEX/IECEx e uso de circuito associado seguro e homologado.
Possibilidade de aplicação: detecção de objetos metálicos em sistema de controle com entrada NAMUR compatível. Essa utilização depende da geometria do alvo, do fator de correção do material e da distância de instalação; validar no datasheet e no projeto.
Limites operacionais a considerar: montagem não embutida, faixa ambiente de -20 a 70 °C e condições de choque e vibração especificadas na ficha. A ficha não identifica um processo industrial específico.

COMO ESCOLHER

Antes de comprar o NF500A IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M12 7mm IP67, verifique estes pontos:

Escolha o NF500A quando

A aplicação requer sensor indutivo NAMUR, montagem não embutida, alcance nominal de 7 mm, saída normalmente fechada e conexão M12, inclusive para aplicações potencialmente explosivas conforme a identificação e as condições de instalação aplicáveis.

Procure outra configuração quando

O sistema exigir montagem embutida, outra lógica de saída ou tecnologia diferente. Para instalação em área classificada, selecione outro conjunto apenas após confirmar que sensor, amplificador/circuito associado e condições da área atendem aos requisitos do projeto.

Valide o circuito antes da compra

Confirme o amplificador de comutação ou circuito seguro homologado e os limites de tensão, corrente, potência, capacitância e indutância permitidos para o conjunto. A ficha informa, para conexão ao amplificador, valores máximos de U = 15 V, I = 50 mA e P = 120 mW.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor NAMUR indutivo	Tipo de produto informado na ficha técnica.
Marca	IFM / ifm electronic	Fabricante indicado no anúncio e no catálogo.
Modelo e SKU	NF500A	Identificação do produto.
GTIN	4021179167925	Identificador comercial informado no anúncio.
Aplicação	Aplicações em áreas potencialmente explosivas	Aplicação declarada pelo fabricante; avaliar a instalação completa e os requisitos da área.
Norma EMC	EN 60947-5-6	Norma indicada na ficha.

Área de aplicação e aprovações
Aprovação ATEX	BVS 04 ATEX E 091 X	Aprovação indicada para o produto; observar condições e instruções do certificado.
Aprovação IECEx	IECEx BVS 06.0003X	Aprovação indicada para o produto; observar condições e instruções do certificado.
Identificação ATEX	II 1G Ex ia IIC T6 Ga; II 1D Ex ia IIIC T200 90°C Da	Marcação fornecida na ficha para a identificação do aparelho.
Circuito associado para conexão ao amplificador	Circuitos elétricos seguros e homologados; valores máximos informados: U = 15 V / I = 50 mA / P = 120 mW	Limites indicados para a conexão com o amplificador de comutação; confirmar também os parâmetros permitidos para o circuito completo.

Dados elétricos
Função elétrica	NAMUR	Tipo de interface elétrica especificado pelo fabricante.
Tipo de corrente	DC	Tipo de corrente indicado nos dados do produto.
Tensão nominal DC	8,2 V (1 kΩ)	Valor nominal especificado na ficha.
Tensão de conexão DC	7,5 a 30 V	Faixa indicada quando utilizado fora de áreas explosivas.
Consumo de corrente	< 1 mA bloqueado; condutor: > 2,1	Valores transcritos da ficha; confirmar no datasheet a condição e a unidade associadas ao valor do condutor.
Capacidade própria máxima	210 nF	Limite máximo informado para o sensor; relevante para compatibilidade com o circuito associado.
Indutância própria máxima	145 µH	Limite máximo informado para o sensor; relevante para compatibilidade com o circuito associado.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Intensidade de corrente máxima constante da saída de comutação DC	30 mA	Valor indicado para utilização fora de áreas explosivas.

Saída e comutação
Configuração de saída	Normalmente fechada	Estado de saída informado no anúncio.
Frequência de comutação DC	700 Hz	Frequência de comutação especificada para DC.
Distância real de comutação Sr	7 ± 10 % mm	Valor e tolerância declarados na ficha.
Variação no ponto de comutação	-10 a 10 % de Sr	Variação especificada em relação à distância real de comutação.
Histerese	1 a 15 % de Sr	Faixa especificada em relação a Sr.
Conexão com amplificador de comutação	Sim	Compatibilidade indicada na ficha; conferir os parâmetros do amplificador.

Detecção e montagem
Tecnologia	Indutiva	Princípio de detecção indicado no anúncio.
Alcance de detecção	7 mm	Alcance nominal informado; a distância real de comutação é especificada separadamente.
Tipo de montagem	Não embutido	Requisito de montagem declarado pelo fabricante.
Fatores de correção	Aço: 1; aço inoxidável: 0,7; latão: 0,5; alumínio: 0,4; cobre: 0,3	Fatores informados por material; considerar ao avaliar a distância de detecção.

Conexões
Conexão elétrica	1 x M12; codificação A; 4 contatos	Configuração especificada na ficha.
Designação da rosca	M12 x 1	Rosca do formato construtivo do sensor; não caracteriza conexão de processo.
Número de fios	2 fios	Número de fios indicado no anúncio; observar o esquema do fabricante para a conexão.

Condições ambientais e resistência
Grau de proteção	IP67	Grau de proteção declarado; observar condições de montagem e conexão indicadas pelo fabricante.
Temperatura ambiente	-20 a 70 °C	Faixa operacional informada.
Carga de choque	30 g (11 ms)	Condição de choque especificada.
Carga de vibração	10 a 55 Hz (1 mm)	Condição de vibração especificada.

Dados mecânicos e materiais
Dimensões	M12 x 1; comprimento de 50 mm	Dimensões do corpo indicadas no anúncio.
Invólucro	Forma construtiva de roscas	Formato construtivo informado na ficha.
Material do invólucro	Latão revestido especial	Material declarado para o invólucro.
Material da face ativa	PBT	Material declarado para a face ativa.
Material da janela LED	PA	Material indicado para a janela dos LEDs.
Peso	72,5 g	Peso informado no conjunto de atributos do catálogo.

Displays e elementos de operação
Indicador de status de chaveamento	4 LEDs amarelos, dispostos a cada 90°	Indicação visual de status especificada pelo fabricante.

Dados de confiabilidade
MTTF	3119 anos	Valor informado no conjunto de dados do catálogo; não equivale a uma vida útil garantida.

Fornecimento
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Material incluído	2 porcas de fixação	Acessório indicado como incluído na ficha.

COMPATIBILIDADE

Comunicação

• Função elétrica NAMUR; requer interface ou amplificador de comutação compatível.

• A ficha indica conexão com amplificador de comutação.

• Para áreas potencialmente explosivas, usar circuito elétrico seguro e homologado, respeitando os parâmetros máximos especificados.

• Não há protocolo digital de comunicação informado.

Conexões

Elétrica Conexão elétrica 1 x M12, codificação A, 4 contatos. Sensor NAMUR, tensão nominal DC de 8,2 V (1 kΩ). A ficha informa tensão de conexão DC de 7,5 a 30 V quando utilizado fora de áreas explosivas. Para conexão ao amplificador, são indicados valores máximos de U = 15 V, I = 50 mA e P = 120 mW; validar o circuito e os limites aplicáveis no datasheet.

Processo Não há conexão de processo especificada. O invólucro tem rosca M12 x 1 e comprimento de 50 mm; isso descreve o formato mecânico do sensor, não uma conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada NAMUR ou amplificador de comutação compatível, com montagem não embutida e distância de detecção dentro do alcance especificado.	✓	A ficha identifica função elétrica NAMUR, montagem não embutida e alcance de detecção de 7 mm.
Aplicação potencialmente explosiva, com circuito associado seguro e homologado e instalação conforme a identificação ATEX/IECEx do sensor.	✓	O produto é indicado para aplicações potencialmente explosivas e possui aprovações BVS 04 ATEX E 091 X e IECEx BVS 06.0003X; a adequação depende do conjunto e das condições da instalação.
Conexão direta a uma entrada convencional de sensor DC, sem validação de compatibilidade NAMUR.	✗	A ficha define função elétrica NAMUR; não informa compatibilidade universal com entradas convencionais.
Instalação que exija montagem embutida.	✗	A ficha especifica montagem não embutida.
Sistema que necessite de comunicação digital por protocolo identificado.	✗	A ficha informa função NAMUR e não especifica protocolo digital.
Uso em temperatura ambiente fora da faixa especificada.	✗	A faixa de temperatura ambiente informada é de -20 a 70 °C.

INSTALAÇÃO

Como instalar o NF500A IFM - Sensor Indutivo NAMUR IFM Áreas Explosivas M12 7mm IP67

Confirme que o modelo NF500A, a função NAMUR e a saída normalmente fechada correspondem à entrada do sistema de controle.
Antes da montagem em área classificada, valide a classificação da área, a identificação do aparelho e a compatibilidade do circuito seguro ou amplificador de comutação.
Planeje montagem não embutida e verifique o espaço disponível para o corpo roscado M12 x 1 e seu comprimento de 50 mm.
Considere o material do alvo e os fatores de correção informados pelo fabricante ao estabelecer a distância de detecção.
Conecte o sensor pela interface M12 conforme o esquema do fabricante; não deduza a pinagem apenas pela quantidade de contatos ou fios.
Após a instalação, confira o indicador de status de chaveamento e valide a resposta no amplificador ou sistema conectado, dentro dos limites operacionais especificados.

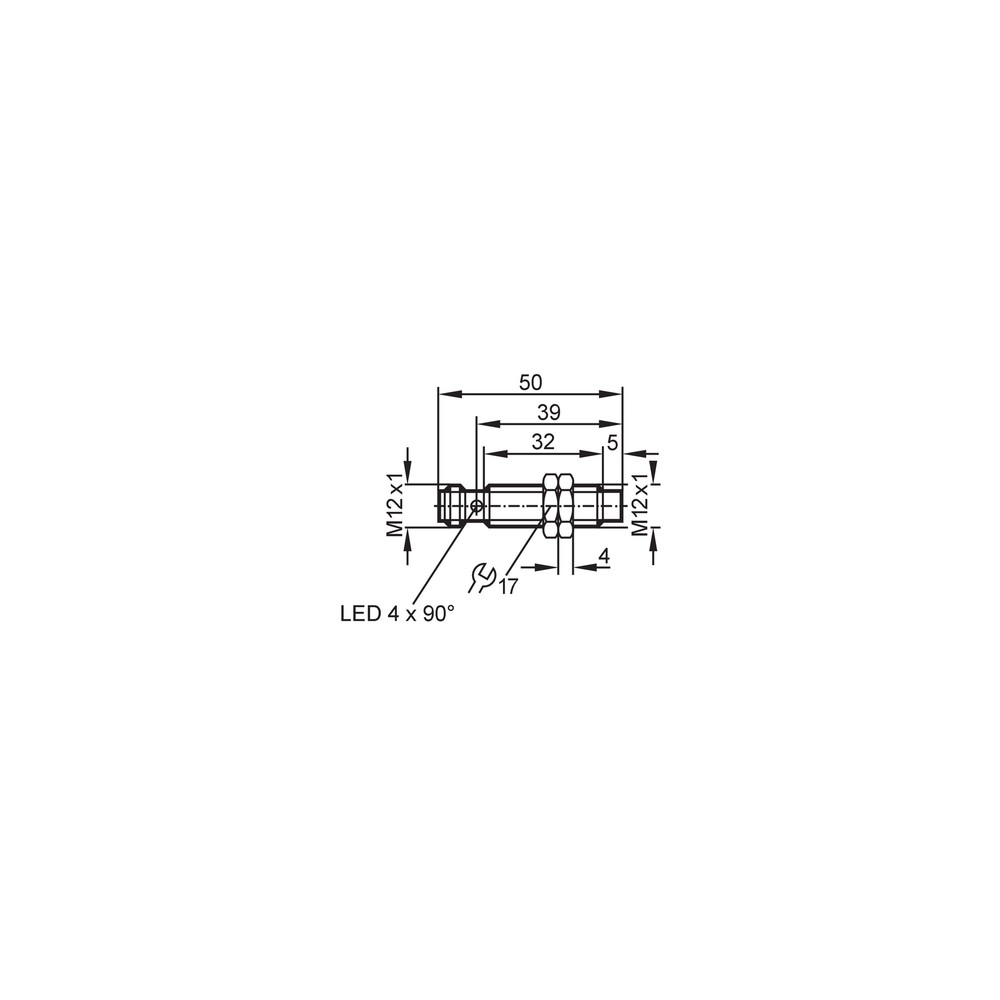

Desenho Dimensional

ACESSÓRIOS

2 porcas de fixação.

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sistema não reconhece a comutação do sensor.	Entrada ou amplificador incompatível com a função NAMUR, ligação incorreta ou ausência de alimentação/circuito associado adequado.	Confira o esquema de conexão do fabricante, a compatibilidade do amplificador e os parâmetros elétricos do circuito; observe o indicador de status do sensor.
A detecção ocorre a uma distância menor que a esperada.	Material do alvo com fator de correção inferior ao do aço ou montagem fora da condição não embutida especificada.	Identifique o material do alvo, aplique o fator de correção correspondente informado na ficha e confirme geometria e distância de montagem.
O estado indicado não corresponde ao estado esperado pelo controle.	A lógica normalmente fechada do sensor pode não corresponder à interpretação da entrada ou à lógica configurada no sistema.	Verifique a configuração de entrada e compare o estado observado com a saída normalmente fechada especificada para o NF500A.
Há falhas intermitentes após a instalação em área classificada.	Incompatibilidade entre sensor, amplificador/circuito associado ou parâmetros elétricos do conjunto; também pode haver conexão M12 inadequada.	Confira certificados e identificação aplicáveis, limites de U, I, P, capacitância e indutância do conjunto, além da conexão, usando a documentação do fabricante antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados NF500A em português (Datasheet) Desenho em escala do NF500A (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o NF500A e para que tipo de sistema ele serve?

É um sensor indutivo NAMUR para detectar objetos metálicos e é indicado pelo fabricante para aplicações potencialmente explosivas. Deve ser usado com interface NAMUR ou amplificador compatível, respeitando as condições de instalação.

O que acompanha o sensor na embalagem?

A ficha informa uma peça por embalagem e duas porcas de fixação. Não há outros acessórios listados nos dados fornecidos.

Posso ligar o NF500A diretamente em qualquer entrada digital de CLP?

Não se deve presumir compatibilidade com qualquer entrada digital: o NF500A tem função elétrica NAMUR. Confirme que a entrada ou o amplificador é compatível e verifique o esquema de ligação do fabricante.

Ele serve para instalação embutida?

Não. A ficha especifica montagem não embutida; escolha uma versão indicada pelo fabricante se a instalação exigir montagem embutida.

O sensor não comuta: o que devo verificar antes de trocar?

Verifique primeiro a compatibilidade da entrada ou do amplificador com NAMUR e a ligação conforme o esquema do fabricante. Observe também o indicador de status e confirme que o circuito associado está dentro dos parâmetros especificados.

A detecção está mais curta do que o esperado; o sensor pode estar com defeito?

Nem sempre: o fator de correção varia conforme o material do alvo, e a montagem especificada é não embutida. Confira o material, a distância de instalação e as condições de montagem antes de substituir o sensor.

É melhor comprar o sensor avulso ou um kit com amplificador?

A ficha lista o NF500A como uma peça e duas porcas de fixação, mas não especifica kit com amplificador. Se a aplicação exigir amplificador de comutação, selecione-o separadamente e valide a compatibilidade elétrica e a homologação do conjunto.

Quando devo escolher um sensor NAMUR em vez de um sensor indutivo convencional?

Escolha o NF500A quando o sistema exigir função NAMUR e a aplicação atender às condições de montagem, alcance e circuito associado especificadas. Para uma entrada convencional sem interface NAMUR, confirme a compatibilidade antes da compra ou selecione outra configuração apropriada.

Como devo instalar e alinhar o NF500A?

Instale-o como sensor não embutido e considere o material do alvo e os fatores de correção fornecidos pelo fabricante. Use o desenho e o datasheet para a montagem e o esquema oficial para a conexão elétrica.

O que preciso confirmar antes de usar o NF500A em uma área classificada?

Confirme a adequação da identificação ATEX/IECEx à área e valide sensor, amplificador ou circuito seguro e condições da instalação como um conjunto. A ficha não detalha condições específicas de projeto além das aprovações e dos parâmetros elétricos informados.

GLOSSÁRIO TÉCNICO

NAMUR

Função elétrica de sensor que requer entrada ou amplificador compatível; não deve ser tratada como uma saída convencional sem validação. (Ref.: Função elétrica: NAMUR)

Montagem não embutida

Configuração de instalação especificada para o sensor; deve ser considerada ao posicionar o corpo e o alvo. (Ref.: Tipo de montagem: não embutido)

Sr — distância real de comutação

Parâmetro de distância de comutação indicado pelo fabricante, com valor e tolerância especificados. (Ref.: Distância real de comutação Sr: 7 ± 10 % mm)

Histerese

Diferença entre os pontos de comutação e de descomutação, expressa na ficha como percentual de Sr. (Ref.: Histerese: 1 a 15 % de Sr)

IP67

Grau de proteção declarado para o invólucro do produto; a ficha informa IP67. (Ref.: Grau de proteção: IP67)
