Sensor Indutivo NAMUR IFM NF5002

Pré-visualizar: NF5002 IFM - Sensor NAMUR Indutivo ifm Áreas Explosivas M12 2mm NC IP67

NF5002 IFM - Sensor NAMUR Indutivo ifm Áreas Explosivas M12 2mm NC IP67

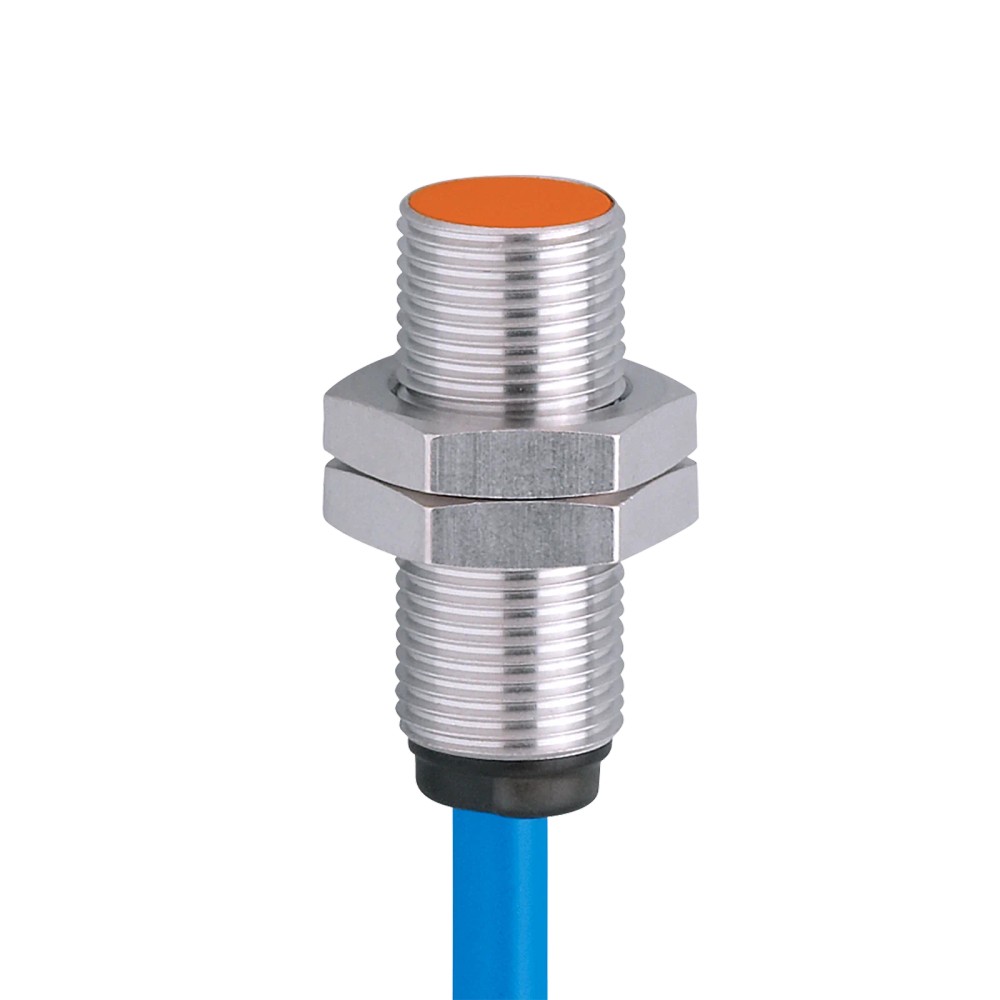

Imagem meramente ilustrativa

R$ 375,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: NF5002
EAN: 4021179167949
NCM do produto: 85365090

Destaques do Produto Tipo Indutivo NAMUR...mais

Fechar menu

Saiba mais sobre: "NF5002 IFM - Sensor NAMUR Indutivo ifm Áreas Explosivas M12 2mm NC IP67"

Destaques do Produto

Tipo

Indutivo NAMUR

Rosca

M12 x 1

Alcance

2 mm

Configuração

Normalmente Fechado

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor NAMUR Indutivo IFM NF5002 - M12 2mm NC IP67

O IFM NF5002 é um sensor indutivo de proximidade projetado especificamente para uso em atmosferas potencialmente explosivas, operando sob a norma NAMUR. Com design embutido M12 e alcance de 2 mm, garante alta precisão e confiabilidade em zonas classificadas. Possui saída normalmente fechada e vedação IP67, sendo ideal para ambientes industriais agressivos.

PRINCIPAIS ESPECIFICAÇÕES

SKU	NF5002
Tecnologia	NAMUR (2 fios)
Design	M12 x 1
Alcance	2 mm
Saída	Normalmente Fechado
Grau IP	IP 67
Temp. Op.	-20 a 80 °C
Frequência	1200 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Zonas classificadas como Ex (Áreas com risco de explosão).
Aplicações que exigem norma de segurança intrínseca EN 60947-5-6.
Montagem embutida em estruturas metálicas onde o espaço é limitado (M12).

⚠ Considere outro se precisa de:

Ligação direta em entradas digitais de PLC 24V padrão sem barreira galvânica ou amplificador.
Instalação em áreas de altíssima temperatura (>80°C).
Ambientes com interferência eletromagnética extrema não blindados conforme norma EMC.

APLICAÇÕES E USO

Detecção de fim de curso em zonas explosivas (Ex).
Monitoramento de posições em válvulas e atuadores em refinarias ou indústria química.
Aplicações que requerem barreira intrinsecamente segura (segurança contra explosão).

COMO ESCOLHER

Antes de comprar o Sensor NAMUR Indutivo IFM NF5002 - M12 2mm NC IP67, verifique estes pontos:

Escolha este sensor se:

Você precisa de um componente certificado para atmosferas explosivas e seu sistema de controle já possui um amplificador de comutação NAMUR.

Evite se:

Sua aplicação não exige segurança intrínseca, pois sensores padrão DC de 3 fios são tecnicamente mais simples para a maioria das automações gerais.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tecnologia	NAMUR	Padrão de interface para segurança intrínseca.
Saída	Normalmente fechado	Estado lógico do sensor sem presença de objeto.
Frequência de comutação	1200 Hz	Velocidade máxima de detecção de objetos.
Tensão nominal DC	8,2 V	Tensão de operação típica para circuitos NAMUR.

Dados Mecânicos
Alcance de detecção	2 mm	Distância nominal de detecção garantida.
Tipo de montagem	Embutido	Permite montagem faceada com material metálico.
Dimensões	M12 x 1 / L = 30 mm	Geometria do invólucro roscado.

Condições Ambientais
Grau de proteção	IP 67	Resistência a poeira e imersão temporária.
Temperatura ambiente	-20...80 °C	Faixa de operação térmica segura.

Aprovações e Conformidade
Aprovações	ATEX, IECEx, TIIS	Certificações para uso em áreas explosivas.

COMPATIBILIDADE

Comunicação

• Sinal analógico NAMUR (EN 60947-5-6)

Conexões

Elétrica Cabo de 2 metros em PVC (2 fios)

Processo M12 x 1 (Rosqueado)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Zonas classificadas Ex (Atmosferas explosivas)	✓	O sensor possui certificações ATEX/IECEx adequadas.
PLC Padrão (24V DC) sem barreira	✗	Necessita de amplificador/barreira de segurança intrínseca para operação.

INSTALAÇÃO

Como instalar o Sensor NAMUR Indutivo IFM NF5002 - M12 2mm NC IP67

Verifique se a área está desenergizada.
Rosqueie o sensor no suporte utilizando as porcas de fixação.
Garanta a distância de 2mm em relação ao alvo metálico.
Passe o cabo de 2 metros protegendo-o contra dobras excessivas.
Conecte os condutores ao amplificador de comutação NAMUR conforme diagrama.
Realize o teste de comutação verificando o status no amplificador.

ACESSÓRIOS

2 porcas de fixação

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Amplificador NAMUR indica erro de circuito/fio rompido.	Cabo rompido ou curto-circuito.	Medir continuidade dos fios e resistência com multímetro.
O sensor não gera sinal ou falha na leitura.	Uso incorreto sem amplificador NAMUR.	Confirmar se há um amplificador/barreira de segurança instalado.
Sensor não comuta.	Objeto metálico fora da zona de alcance nominal.	Verificar distância física (2mm) e alinhamento.
Comutação errática ou falha permanente.	Excesso de temperatura ambiente.	Verificar se a temperatura do ambiente excede 80°C.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos NF5002 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este sensor e onde ele é utilizado?

O NF5002 é um sensor indutivo de proximidade conforme a norma NAMUR (EN 60947-5-6), projetado para detecção sem contato em áreas com risco de explosão.

O que vem na embalagem junto com o sensor?

Ele acompanha duas porcas de fixação para montagem mecânica no painel ou suporte.

Posso ligar este sensor diretamente em um CLP de 24V?

Não deve ser conectado diretamente a entradas de CLPs convencionais de 24V. Ele exige um amplificador de comutação NAMUR (barreira intrinsecamente segura) para processar o sinal.

Este sensor substitui sensores indutivos PNP/NPN padrão?

Não é adequado para aplicações industriais comuns que não exijam segurança intrínseca, pois sua lógica de sinal NAMUR (corrente de operação) difere dos sensores DC padrão.

Como diagnostico se o sensor está com falha de sinal?

O sintoma comum é a falta de sinal ou erro de 'fio rompido' no amplificador. A causa pode ser o rompimento interno do cabo de 2 metros ou curto-circuito. Verifique a continuidade do cabo e os níveis de corrente (limiares NAMUR).

O sensor não comuta mesmo com o objeto metálico próximo, o que verificar?

Geralmente indica erro de leitura no amplificador. Verifique se o objeto metálico está dentro da distância nominal de 2mm e se a superfície ativa está livre de detritos.

Qual a vantagem deste modelo frente a um sensor indutivo comum?

Para segurança intrínseca e áreas explosivas, utilize o NF5002. Para automação industrial padrão sem requisitos ATEX, sensores indutivos DC de 3 fios são mais simples e econômicos.

Preciso comprar algo mais para este sensor funcionar?

O kit inclui o sensor com cabo fixo e as porcas. O amplificador de comutação NAMUR deve ser adquirido separadamente conforme a necessidade da zona de segurança.

Quais cuidados devo ter na instalação deste sensor?

A instalação deve ser feita com montagem embutida (flush). Mantenha o cabo protegido contra estiramento e evite áreas onde o raio de curvatura seja excessivamente fechado.

Por que este sensor é classificado como seguro para áreas explosivas?

A tecnologia NAMUR garante que, em caso de falha elétrica, o circuito permaneça em um estado seguro, minimizando riscos de ignição em atmosferas potencialmente explosivas.

GLOSSÁRIO TÉCNICO

NAMUR

Norma (DIN EN 60947-5-6) que define a interface elétrica para sensores de proximidade em circuitos de segurança intrínseca (Ref.: Norma EN 60947-5-6).

Segurança Intrínseca

Tipo de proteção contra explosão que limita a energia elétrica e térmica a níveis que não podem causar ignição (Ref.: Classificação ATEX).

Montagem Embutida

Tipo de instalação onde o sensor pode ser montado faceado em metal sem interferência na detecção (Ref.: Atributo Tipo de Montagem).

Histerese

Diferença entre o ponto de comutação na aproximação e no afastamento do objeto (Ref.: Histerese 1...15 %).

IP67

Índice de proteção que garante total proteção contra poeira e submersão temporária em água (Ref.: Grau de proteção IP 67).
