Amplificador de Isolamento Namur IFM N0537A 24VDC

Pré-visualizar: N0537A IFM - Amplificador de Isolamento Namur Monitoramento de sensores 24VDC PNP Trilho DIN

N0537A IFM - Amplificador de Isolamento Namur Monitoramento de sensores 24VDC PNP Trilho DIN

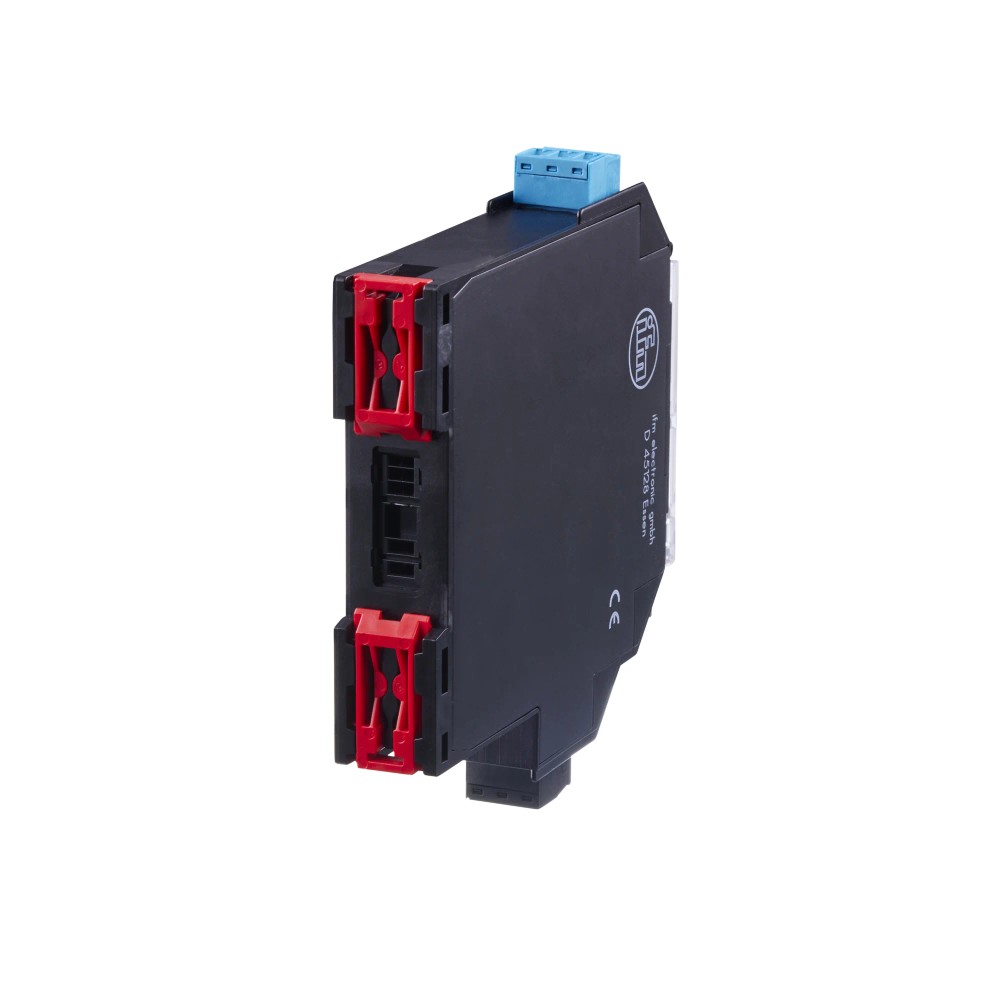

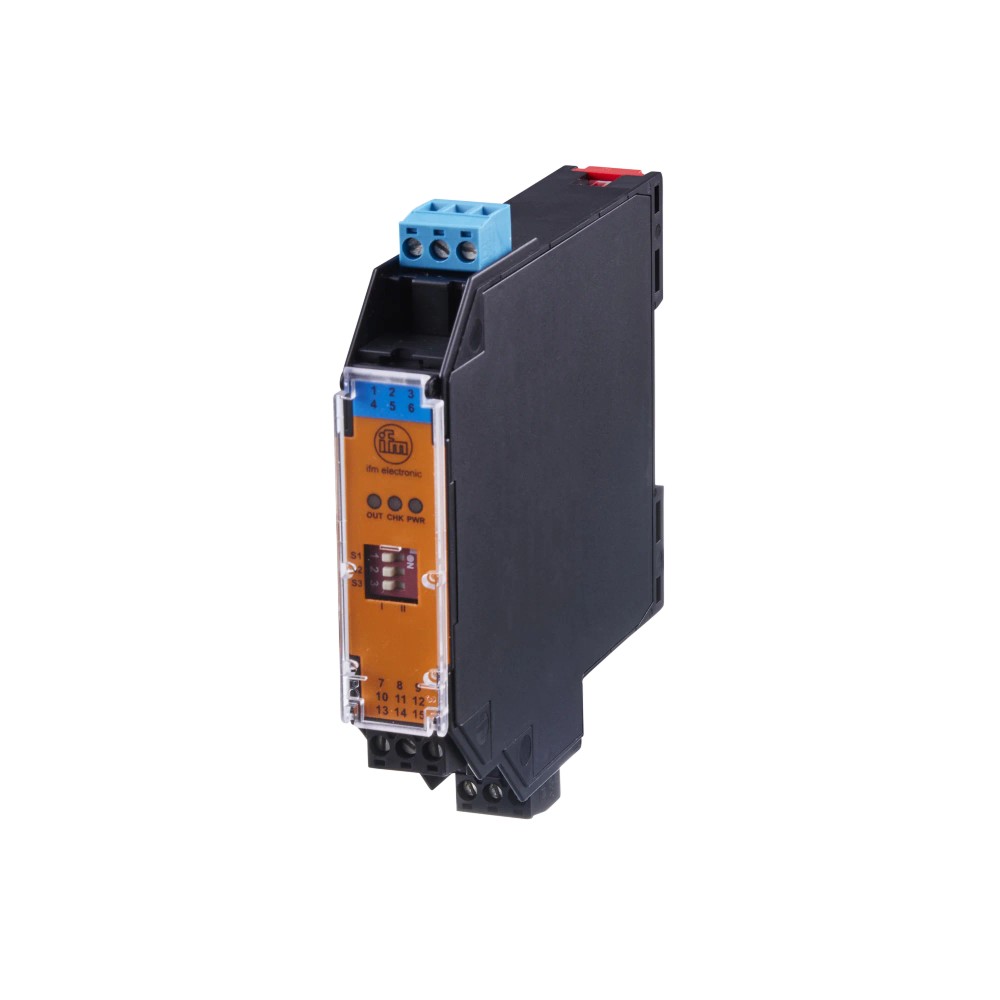

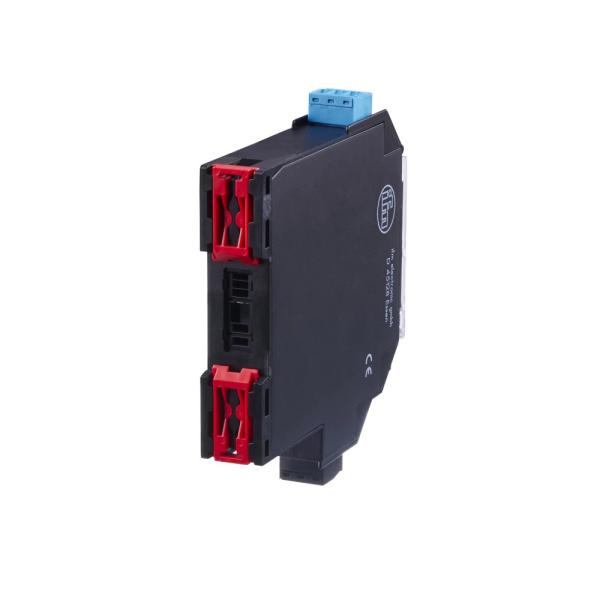

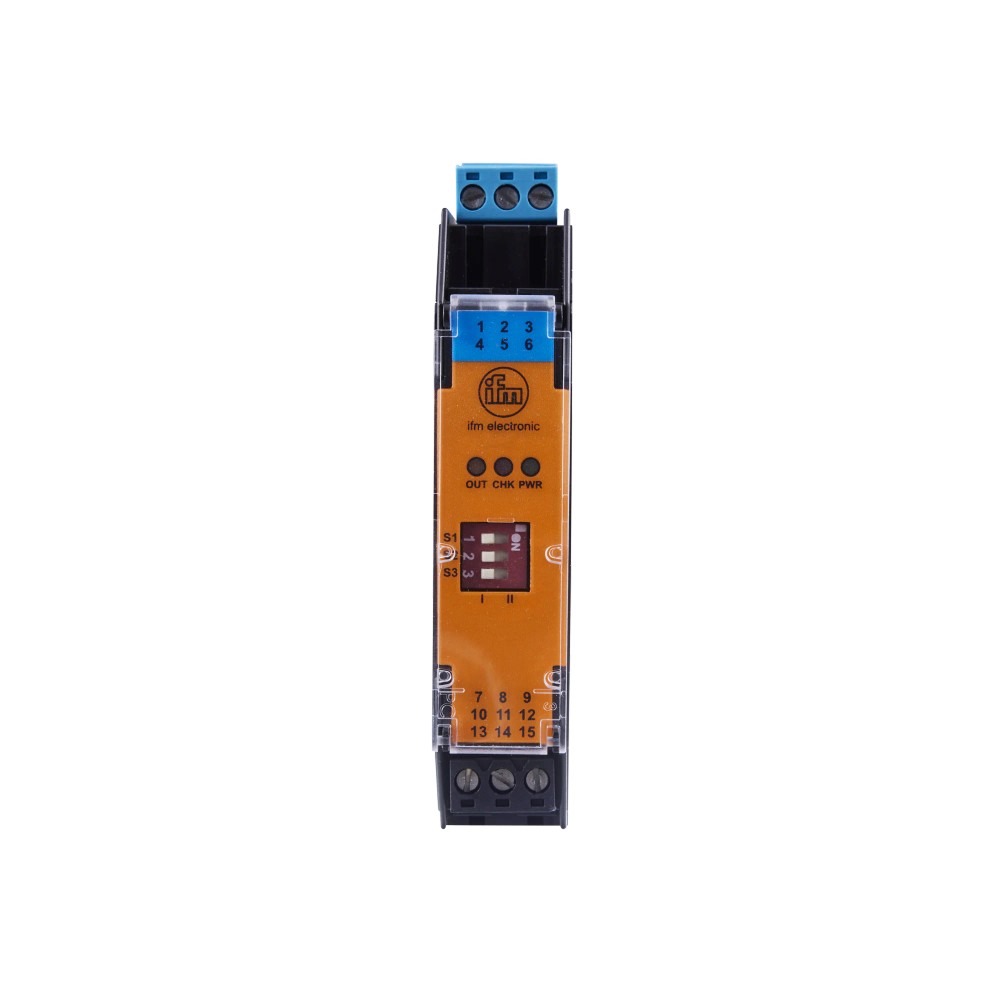

Imagem meramente ilustrativa

R$ 1.951,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: N0537A
EAN: 4021179330817
NCM do produto: 85365090

Destaques do Produto Tipo de Saída PNP...mais

Fechar menu

Saiba mais sobre: "N0537A IFM - Amplificador de Isolamento Namur Monitoramento de sensores 24VDC PNP Trilho DIN"

Destaques do Produto

Tipo de Saída

PNP

Montagem

Trilho DIN TH35

Alimentação

24 V DC

Canais

1 Canal

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Amplificador de Isolamento Namur IFM N0537A - 24VDC PNP

O N0537A é um amplificador de isolamento industrial para sensores Namur, projetado para montagem em trilho DIN. Ele atua na conversão de sinais Namur para saídas PNP, integrando monitoramento de ruptura de cabo e curto-circuito. É ideal para garantir a integridade do sinal em sistemas de automação que exigem alta confiabilidade e segurança.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	N0537A
Tensão	24V DC
Saída	PNP
Canais	1
Montagem	Trilho DIN
Dimensões	118,8 x 20 x 110 mm
Proteção	IP 20

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores de proximidade indutivos Namur.
Aplicações que exigem monitoramento de ruptura de cabo ou curto-circuito.
Painéis elétricos com montagem em trilho DIN (TH35).

⚠ Considere outro se precisa de:

Instalação em áreas externas sem invólucro de proteção (IP20).
Conexão com sensores que não seguem a norma Namur.
Exposição a temperaturas inferiores a -20 °C ou superiores a 60 °C.

APLICAÇÕES E USO

Monitoramento de sensores de proximidade em ambientes industriais.
Sistemas de segurança intrínseca que requerem isolamento de sinal.
Automação de processos que necessitam detecção de falhas (ruptura/curto-circuito).

COMO ESCOLHER

Antes de comprar o Amplificador de Isolamento Namur IFM N0537A - 24VDC PNP, verifique estes pontos:

Escolha este modelo se

Você precisa integrar um sensor Namur a um CLP com entrada PNP e requer monitoramento automático de falhas (curto/ruptura) em um formato compacto para trilho DIN.

Busque alternativa se

Seu sensor for digital (PNP/NPN padrão) sem necessidade de isolamento Namur, ou se você precisar de uma tensão de alimentação diferente de 24V DC.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	24 V DC	Faixa de alimentação nominal com tolerância de -15...25%
Consumo de corrente	< 50 mA	Consumo máximo de energia do módulo
Proteção contra curto-circuito	Sim	Recurso de segurança para as saídas

Entradas/Saídas
Tipo de sensor	Namur	Compatibilidade com sensores de 2 fios
Quantidade de canais	1	Número de loops de entrada independentes
Frequência de comutação	5000 Hz	Velocidade máxima de operação

Condições Ambientais
Temperatura ambiente	-20...60 °C	Faixa de operação permitida
Grau de proteção	IP 20	Proteção contra objetos sólidos

Dados Mecânicos
Tipo de montagem	Trilho DIN TH35	Padrão EN 60715
Dimensões	118,8 x 20 x 110 mm	Formato físico do invólucro

COMPATIBILIDADE

Comunicação

• Namur (EN 60947-5-6)

Conexões

Elétrica Terminais (conexão aparafusada)

Processo Terminais com capacidade de até 2,5 mm²

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor indutivo 2 fios Namur	✓	Especificamente projetado para interfacear com sensores Namur.
CLP com entrada 24V PNP	✓	A saída do amplificador é compatível com entradas digitais PNP padrão.
Sensores NPN ou analógicos	✗	Incompatível com lógica de sinal NPN ou sinais analógicos (4-20mA/0-10V).

INSTALAÇÃO

Como instalar o Amplificador de Isolamento Namur IFM N0537A - 24VDC PNP

Desenergize o sistema antes da instalação.
Fixe o módulo no trilho DIN TH35 conforme a norma EN 60715.
Conecte a fonte de alimentação 24V DC aos terminais de entrada.

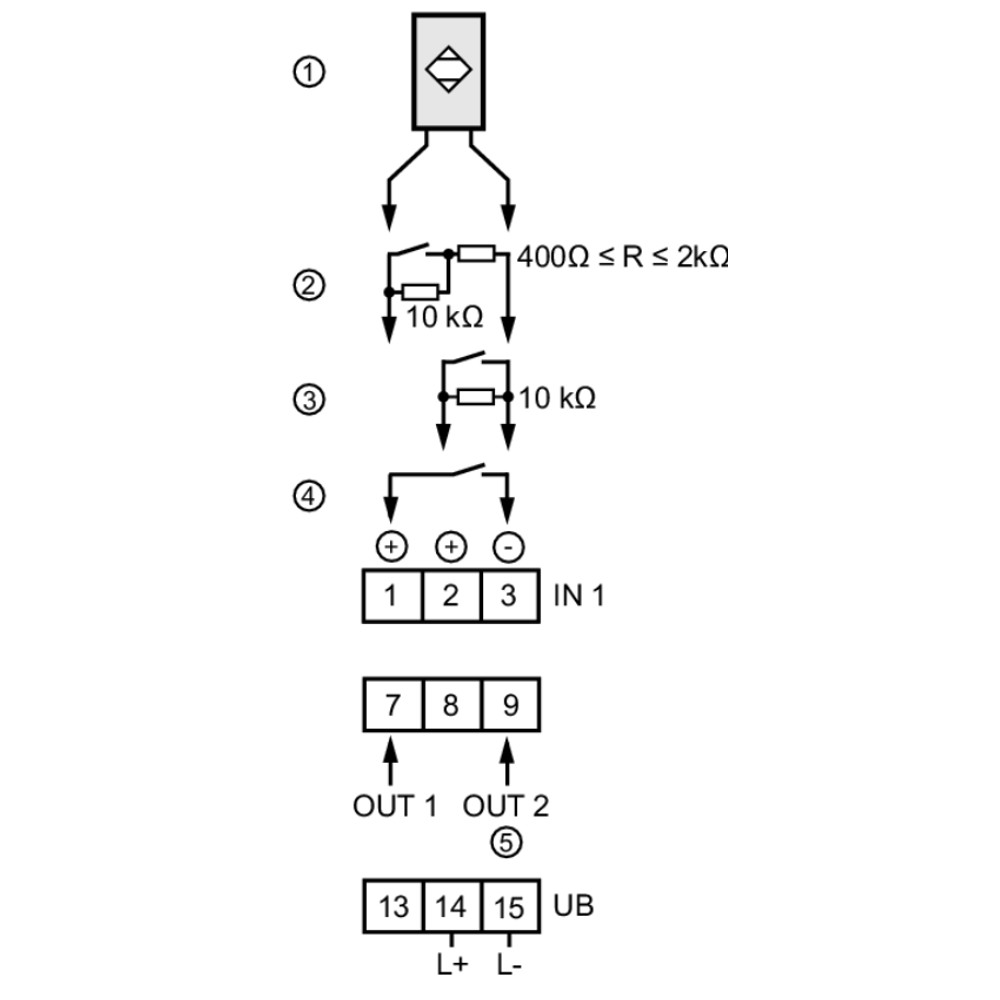

Realize a fiação do sensor Namur seguindo o diagrama técnico.
Conecte as saídas PNP ao CLP ou controlador correspondente.
Verifique os LEDs de status antes de iniciar a operação.

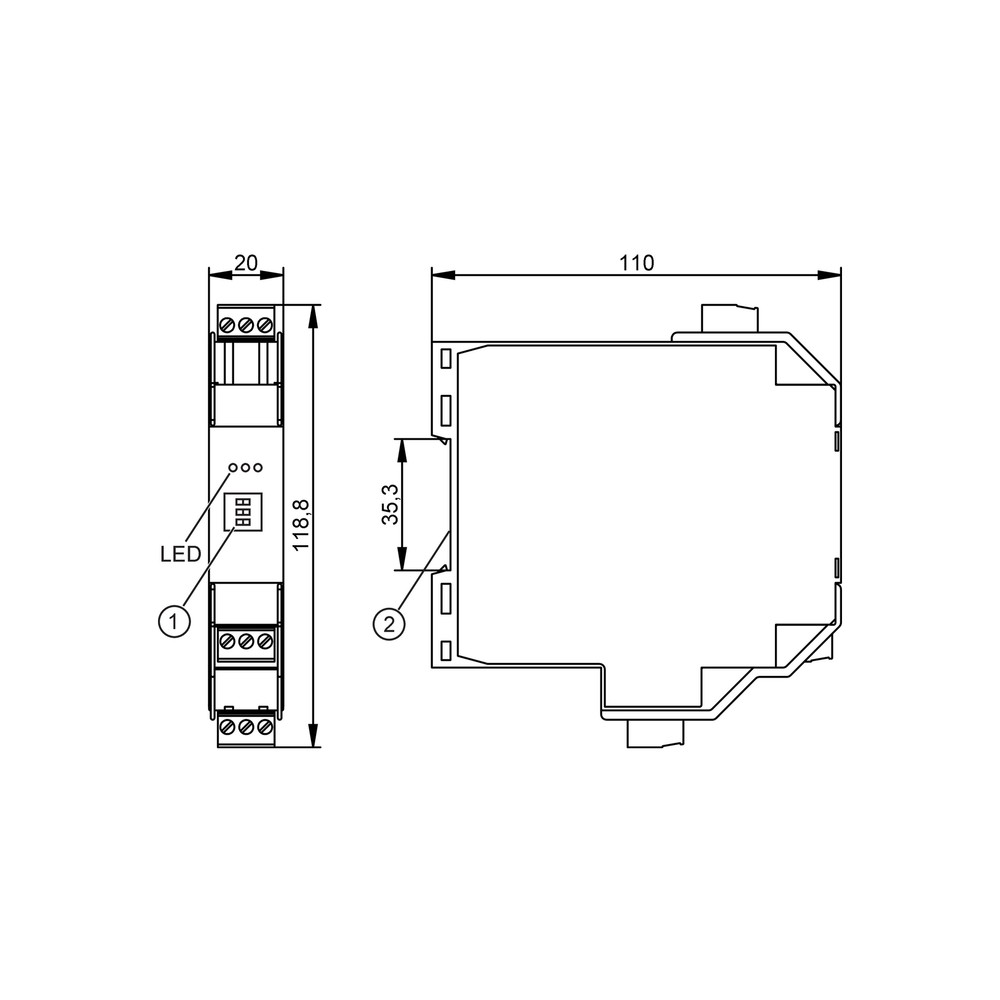

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
LED de erro ativo ou sinal de saída não altera.	Dano físico no cabo ou conexão solta.	Testar continuidade do cabo do sensor.
Módulo não liga ou comportamento errático.	Tensão fora da faixa (-15...25%).	Medir tensão de alimentação com multímetro.
Módulo sinaliza falha de linha.	Curto-circuito no lado do sensor.	Verificar se há curto entre os fios do sensor.
Nenhuma detecção ou erro persistente.	Sensor não conforme com a norma Namur.	Validar especificações elétricas do sensor (impedância).

DOCUMENTAÇÃO TÉCNICA

Folha de Dados do N0537A (Datasheet) Desenho Dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é este produto e qual a sua função principal?

O N0537A é um amplificador de isolamento projetado especificamente para monitorar sensores Namur (conforme EN 60947-5-6), convertendo os sinais desses sensores em sinais de saída digitais PNP.

O que acompanha o produto na embalagem?

Este equipamento acompanha o corpo do amplificador para montagem em trilho DIN e documentação técnica básica. Acessórios de conexão externa ou sensores não estão inclusos.

Para quais sensores este amplificador não é indicado?

Este dispositivo não é destinado a sensores que utilizam protocolos digitais como IO-Link ou sensores de saída analógica padrão, pois foi otimizado para a lógica de comutação de sensores Namur.

Existem restrições ambientais para o uso do N0537A?

Não utilize este módulo em ambientes que excedam a classificação de proteção IP 20 ou em temperaturas fora da faixa operacional de -20 a 60 °C, pois isso compromete a integridade dos circuitos internos.

Como diagnosticar falhas no sensor conectado ao amplificador?

Quando o LED de erro (ou status indicado no manual) piscar ou falhar em acender, verifique primeiramente a continuidade do cabeamento do sensor para descartar ruptura de cabo ou curto-circuito.

O que fazer se o sistema parar de responder repentinamente?

Sintomas de perda de sinal ou comutação intermitente podem indicar ruptura de cabo ou curto-circuito na linha do sensor. Verifique o diagnóstico de diagnóstico integrado do módulo para confirmar a origem da falha.

Como decidir se este modelo é a escolha correta para minha automação?

A escolha entre este modelo e outros amplificadores isoladores deve considerar a necessidade de monitoramento de linha (ruptura/curto-circuito) e a compatibilidade elétrica com a lógica PNP do seu CLP.

Qual a diferença entre este amplificador e um modelo simples?

Este modelo é ideal para aplicações de segurança intrínseca e monitoramento de falhas, enquanto amplificadores sem monitoramento de linha são indicados apenas para transmissão de sinal simples.

Quais cuidados devo ter na instalação do componente?

A instalação deve ser feita em trilho DIN TH35 (EN 60715) em ambiente com proteção contra poeira e umidade, garantindo que os terminais sejam apertados conforme a especificação do manual.

Como verificar a procedência e conformidade do produto?

Este produto possui aprovações ATEX e IECEx, sendo fabricado pela IFM. A garantia segue as políticas comerciais padrão do fabricante e a origem do produto é atestada pela conformidade com as normas listadas.

GLOSSÁRIO TÉCNICO

Namur

Norma técnica (EN 60947-5-6) que define a interface elétrica para sensores de proximidade de 2 fios, baseada em níveis de corrente.

PNP

Configuração de saída onde o sensor ou dispositivo comuta a carga para o potencial positivo (VDC+).

Monitoramento de Linha

Funcionalidade que detecta falhas físicas no cabeamento, como ruptura de cabo ou curto-circuito (Ref.: Dados de aplicação).

ATEX

Diretiva europeia para equipamentos operando em atmosferas explosivas (Ref.: FIDI 20 ATEX 0022X).

Trilho DIN

Padrão de suporte metálico (TH35, EN 60715) utilizado para montagem de componentes industriais em painéis.
