Amplificador de Isolamento Namur IFM N0533A 24VDC

Pré-visualizar: N0533A IFM - Amplificador de Isolamento Namur IFM Monitoramento de sensores 24VDC 2 Canais Relé

N0533A IFM - Amplificador de Isolamento Namur IFM Monitoramento de sensores 24VDC 2 Canais Relé

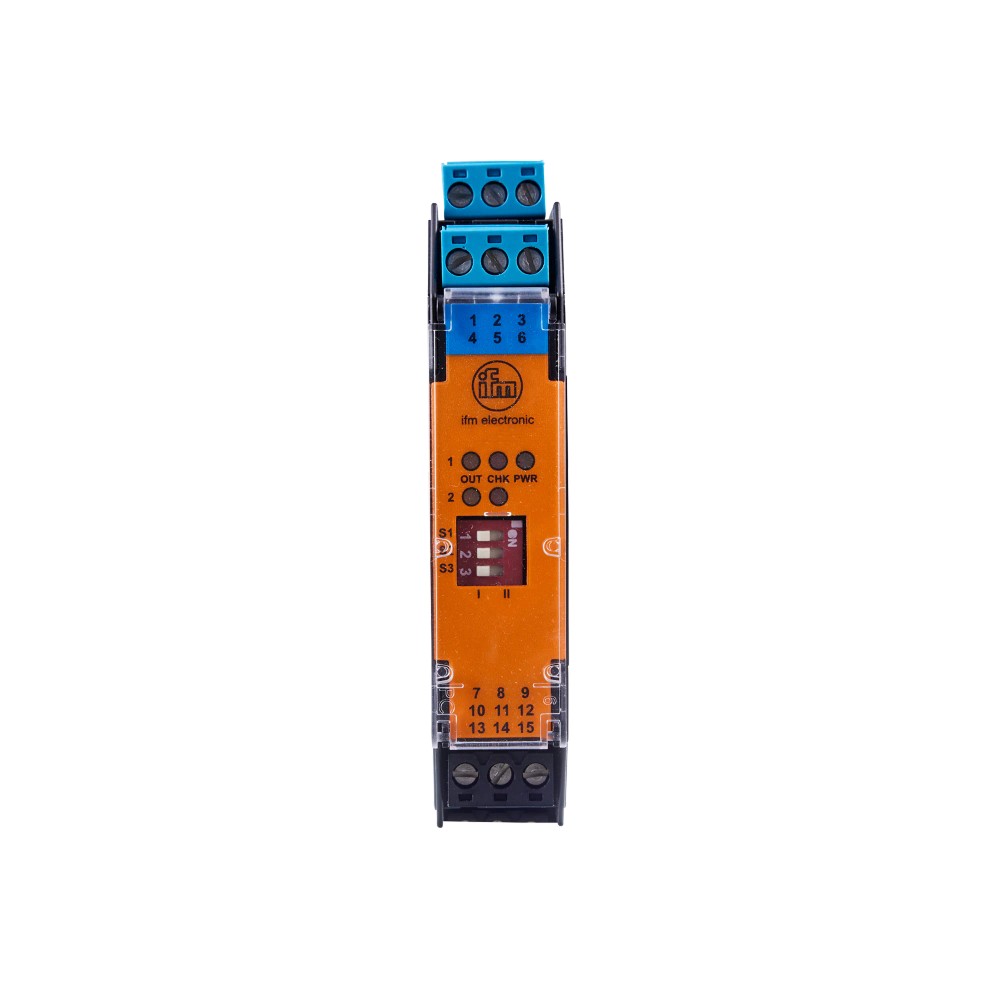

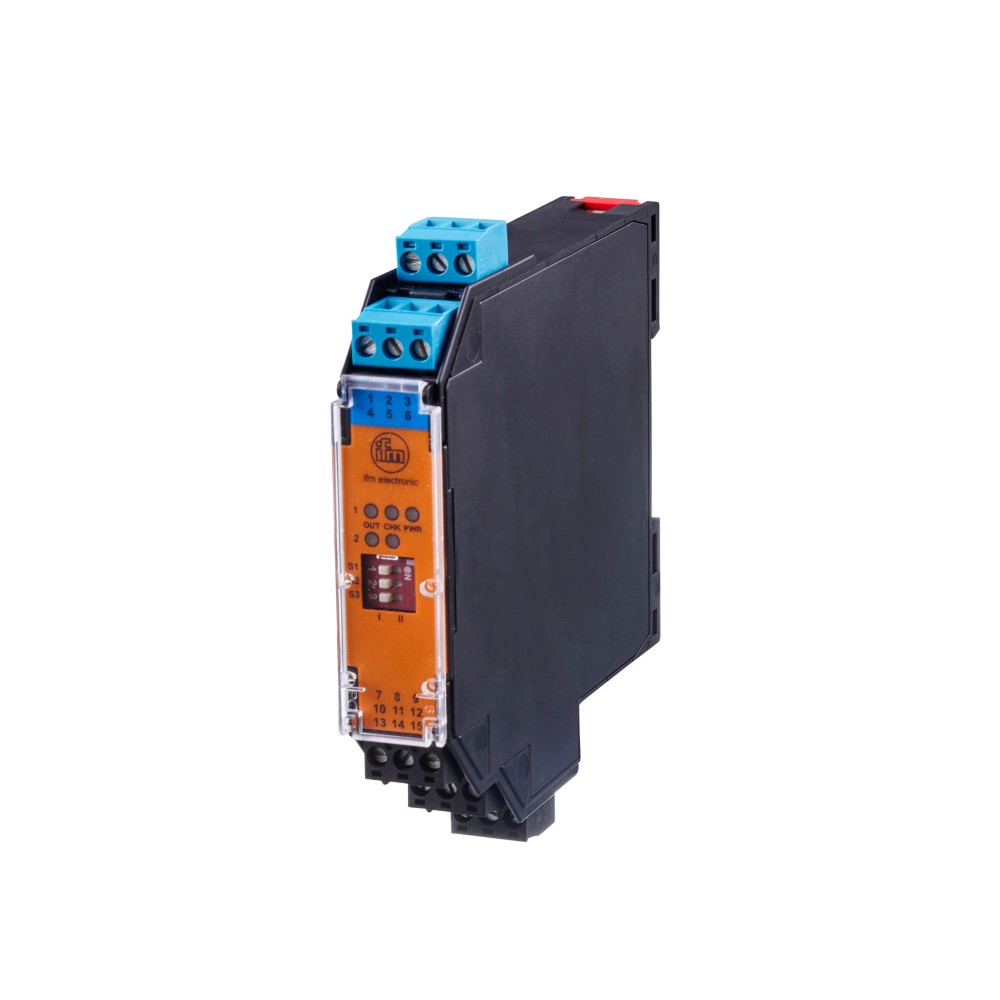

Imagem meramente ilustrativa

R$ 2.086,68

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: N0533A
EAN: 4021179170451
NCM do produto: 85365090

Destaques do Produto Tipo de sensor NAMUR...mais

Fechar menu

Saiba mais sobre: "N0533A IFM - Amplificador de Isolamento Namur IFM Monitoramento de sensores 24VDC 2 Canais Relé"

Destaques do Produto

Tipo de sensor

NAMUR

Número de canais

Alimentação nominal

24 V DC

Tipo de saída

Relé, um contato inversor parametrizável por canal

Montagem

Trilho DIN TH35

Conexão

Terminais de até 2,5 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM N0533A — Amplificador de isolamento para sensores NAMUR, 24 V DC, 2 canais, saída a relé

O IFM N0533A é um amplificador de isolamento para sensores NAMUR, com dois canais, destinado ao monitoramento de curto-circuito e à detecção de ruptura de cabo. Opera com alimentação de 24 V DC e oferece, em cada canal, um contato inversor parametrizável. É montado em trilho DIN TH35 e possui terminais de conexão. O equipamento deve ser instalado fora de áreas com risco de explosão.

PRINCIPAIS ESPECIFICAÇÕES

Compatibilidade de sensor	NAMUR
Canais	2
Alimentação	24 V DC
Saída	Relé; 1 contato inversor parametrizável por canal
Montagem	Trilho DIN TH35 (EN 60715)
Conexão elétrica	Terminais, até 2,5 mm²
Dimensões	118,8 × 20 × 110 mm
Proteção do invólucro	IP20
Temperatura ambiente	−20 a 60 °C
Aprovações informadas	CE, IECEx, cULus; PTB 02 ATEX 2036 e IECEx PTB 17.0024

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações com sensores NAMUR que requeiram dois canais de monitoramento e saída a relé.
Monitoramento de curto-circuito e detecção de ruptura de cabo, conforme a aplicação informada pelo fabricante.
Instalações em painel com trilho DIN TH35, alimentação de 24 V DC e temperatura ambiente dentro de −20 a 60 °C.
Sistemas que utilizem os contatos de saída dentro dos limites de comutação especificados.

⚠ Considere outro se precisa de:

Instalação do amplificador dentro de uma zona com risco de explosão; a ficha determina montagem fora dessas zonas.
Aplicações com sensores que não sejam NAMUR, pois a compatibilidade informada é para sensores NAMUR.
Instalações que exijam proteção contra ingresso superior a IP20.
Aplicações que excedam os limites de tensão ou corrente de comutação dos contatos.

APLICAÇÕES E USO

Monitoramento de curto-circuito em circuitos com sensores NAMUR, conforme a aplicação indicada pelo fabricante.
Detecção de ruptura de cabo associada a sensores NAMUR, conforme a aplicação indicada pelo fabricante.
Uso em painéis de controle com trilho DIN TH35, alimentação de 24 V DC e temperatura ambiente entre −20 e 60 °C.
Para aplicações em áreas classificadas, a ficha exige que o amplificador seja montado fora da zona de risco; confirme no datasheet as condições aplicáveis ao circuito de campo e à instalação.

COMO ESCOLHER

Antes de comprar o IFM N0533A — Amplificador de isolamento para sensores NAMUR, 24 V DC, 2 canais, saída a relé, verifique estes pontos:

Escolha o N0533A quando

A aplicação usar sensores NAMUR, precisar de dois canais, alimentação de 24 V DC e saídas a relé, com montagem em trilho DIN TH35. Confirme que os limites elétricos dos contatos atendem à carga.

Avalie outra solução quando

O sensor não for NAMUR, a instalação exigir montagem do amplificador em zona com risco de explosão, proteção superior a IP20 ou características de saída diferentes. A ficha não identifica um modelo alternativo; compare os requisitos com a documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Amplificador de isolamento para sensores NAMUR	Tipo de produto informado para o N0533A.
Modelo de designação	NV1221/24VDC/RL/1D/1G	Designação de modelo registrada na ficha do produto.
Aplicação	Monitoramento de curto-circuito; controlador de ruptura do cabo	Aplicações explicitamente informadas pelo fabricante.
Compatibilidade de sensor	NAMUR	Tipo de sensor indicado como compatível.
Quantidade de canais	2	Número de canais do equipamento.

Dados elétricos
Tensão de operação	24 V DC	Valor nominal de alimentação.
Tolerância da tensão de operação	−15 a 25%	Faixa de tolerância informada para a tensão de operação.
Consumo de corrente	< 50 mA	Consumo especificado.
Frequência de comutação DC	10 Hz	Frequência indicada para comutação em corrente contínua.

Circuito de comando / entrada NAMUR
Tensão máxima do circuito de comando	10,5 V	Limite máximo informado para o circuito de comando.
Corrente máxima do circuito de comando	13 mA	Limite máximo informado para o circuito de comando.
Potência máxima do circuito de comando	34 mW	Limite máximo informado para o circuito de comando.
Indutância externa, IIB	840 mH	Valor máximo informado para os circuitos EEx ia/ib IIB.
Indutância externa, IIC	210 mH	Valor máximo informado para os circuitos EEx ia/ib IIC.
Capacitância externa, IIB	16,8 µF	Valor máximo informado para os circuitos EEx ia/ib IIB.
Capacitância externa, IIC	2,41 µF	Valor máximo informado para os circuitos EEx ia/ib IIC.

Saídas
Tipo de saída	Relé	Tipo de saída elétrica.
Contatos por canal	1 contato inversor parametrizável	Configuração indicada para cada canal.
Poder de corte em AC	253 V AC / 2 A / cos φ > 0,7	Limite especificado para corrente alternada; a ficha também identifica a condição de carga ôhmica.
Poder de corte em DC	40 V DC / 2 A	Limite especificado para corrente contínua; a ficha também identifica a condição de carga ôhmica.
Ciclos de comutação mecânica	10 milhões	Número de ciclos mecânicos informado.

Sinalização
LED de operação	1 LED verde	Indicação de operação informada na ficha.
LEDs de estado de chaveamento	2 LEDs amarelos	Indicação de estado de chaveamento.
LEDs de função	2 LEDs vermelhos	Indicação de função informada na ficha.

Condições ambientais e proteção
Temperatura ambiente	−20 a 60 °C	Faixa de temperatura ambiente de operação informada.
Grau de proteção	IP20	Proteção do invólucro indicada na ficha.
EMC	EN 50081-2 (1993); EN 61326-1 (2006)	Normas EMC registradas nos dados do produto.
Montagem em área classificada	Montar fora de zonas de risco de explosão	Observação explícita da ficha; as aprovações não alteram esta instrução de montagem.

Aprovações e identificação Ex
Aprovações declaradas	CE, IECEx, cULus	Aprovações listadas nos dados básicos do anúncio.
Aprovações de segurança	PTB 02 ATEX 2036; IECEx PTB 17.0024	Referências de aprovação registradas no catálogo.
Identificação ATEX	II (1) G [Ex ia Ga] IIC; II (1) D [Ex ia Da] IIIC	Identificação de aparelho informada na ficha; o amplificador deve ser instalado fora da zona de risco.

Dados mecânicos e conexão
Dimensões	118,8 × 20 × 110 mm	Dimensões externas informadas.
Formato do invólucro	Retangular	Formato registrado na ficha.
Tipo de montagem	Trilho DIN TH35 (EN 60715)	Padrão de montagem especificado.
Conexão elétrica	Terminais, até 2,5 mm²	Tipo de conexão e seção máxima do condutor informados.
Peso	188,45 g	Peso registrado no catálogo do produto.

Dados de confiabilidade e identificação comercial
MTTF	325 anos	Valor de MTTF informado na ficha; não representa vida útil garantida.
SKU / Part Number	N0533A	Identificação comercial do produto.
GTIN	4021179170451	Código de identificação global informado.
NCM	8536.50.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Compatível com sensores NAMUR, conforme a compatibilidade informada na ficha.

• Não há protocolo de comunicação digital especificado para este produto.

Conexões

Elétrica Alimentação de 24 V DC, com tolerância de −15 a 25%. Conexão por terminais para condutores de até 2,5 mm². Saída a relé: um contato inversor parametrizável por canal. Verifique no datasheet a atribuição dos bornes antes da ligação.

Processo Não possui conexão de processo informada; é um amplificador para montagem em painel e conexão elétrica por terminais. Montagem mecânica em trilho DIN TH35 (EN 60715).

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor NAMUR em aplicação de monitoramento de curto-circuito ou ruptura de cabo	✓	Essas aplicações e a compatibilidade NAMUR estão indicadas na ficha do produto.
Sistema que requer dois canais com saída a relé	✓	O equipamento possui dois canais e um contato inversor parametrizável por canal.
Instalação do amplificador em zona com risco de explosão	✗	A observação da ficha determina que o amplificador seja montado fora de zonas de risco de explosão.
Sensor que não seja NAMUR	✗	A compatibilidade declarada é com sensores NAMUR; não há suporte documentado para outros tipos.
Montagem em trilho DIN TH35, com alimentação de 24 V DC e ambiente entre −20 e 60 °C	✓	Essas condições correspondem às especificações informadas.
Carga nos contatos acima de 2 A ou fora dos limites de tensão de comutação	✗	A ficha especifica poder de corte de até 253 V AC / 2 A ou 40 V DC / 2 A, para carga ôhmica.

INSTALAÇÃO

Como instalar o IFM N0533A — Amplificador de isolamento para sensores NAMUR, 24 V DC, 2 canais, saída a relé

Confirme no datasheet que o sensor de campo é NAMUR e que a aplicação corresponde às funções previstas.
Verifique se o local de instalação do amplificador fica fora de zonas com risco de explosão.
Confira a alimentação de 24 V DC e sua tolerância admissível antes de energizar o equipamento.
Encaixe o invólucro em trilho DIN TH35 conforme EN 60715.
Conecte os condutores nos terminais, respeitando a seção máxima de 2,5 mm² e o esquema de bornes do fabricante.
Configure e verifique os canais e os contatos de saída conforme o datasheet; mantenha livres os bornes que a ficha indica não ocupar.

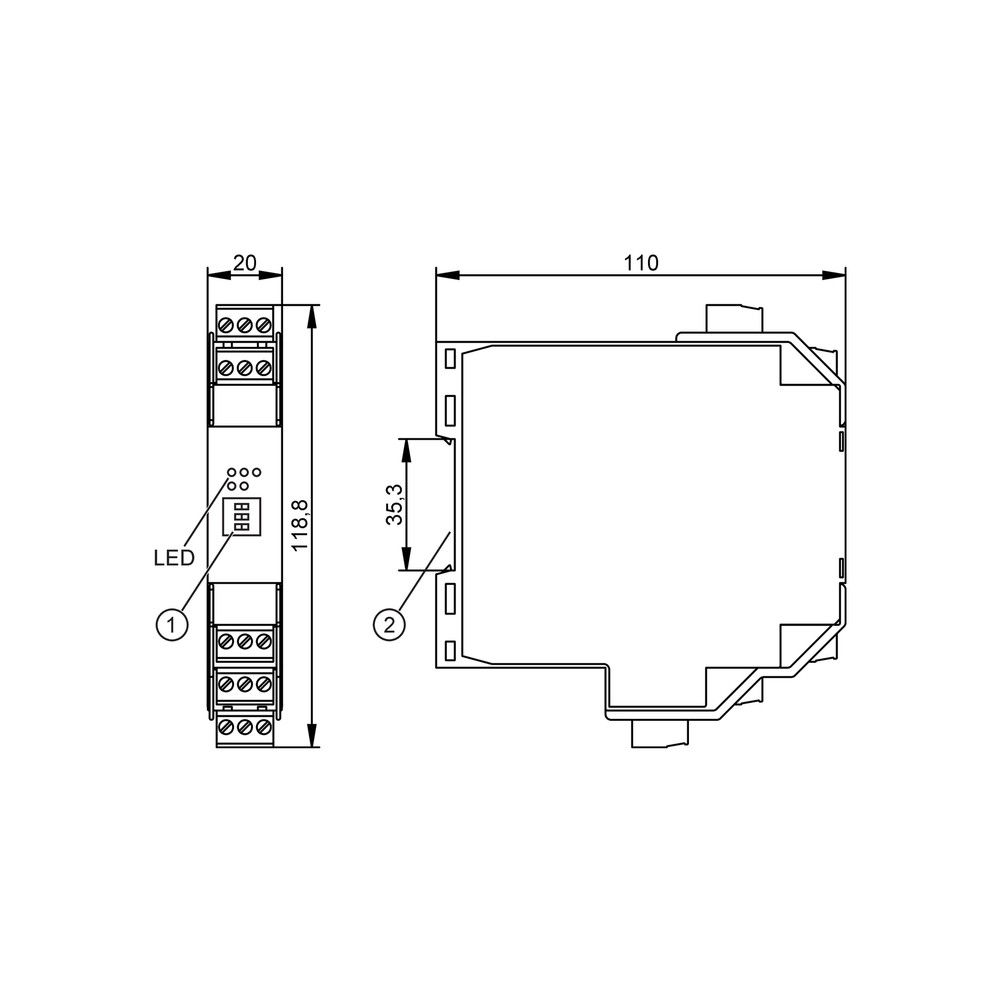

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O canal não sinaliza o estado esperado do sensor.	Sensor não compatível com NAMUR, ligação incorreta ou condição de circuito de campo que exige diagnóstico.	Confirme o tipo do sensor, confira a ligação e compare a configuração com o esquema do datasheet antes de substituir o amplificador.
O estado do canal indica falha associada ao circuito de campo.	Possível curto-circuito ou ruptura de cabo, condições que o equipamento se destina a monitorar.	Inspecione a continuidade do cabo e procure curto-circuito no circuito do sensor; valide o resultado com o diagrama de ligação do fabricante.
Os relés não comutam a carga conectada.	Alimentação fora da faixa, configuração do contato ou carga acima dos limites de comutação especificados.	Meça a alimentação nos terminais e compare tensão e corrente da carga com os limites do relé e a condição de carga informada na ficha.
O equipamento não opera após a instalação.	Alimentação ausente ou incorreta, conexão em bornes inadequados ou instalação fora das condições ambientais especificadas.	Verifique a alimentação de 24 V DC, a fiação conforme o datasheet, a temperatura ambiente e a montagem em trilho DIN.

DOCUMENTAÇÃO TÉCNICA

Folha de dados N0533A em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM N0533A e para que serve?

É um amplificador de isolamento para sensores NAMUR, destinado ao monitoramento de curto-circuito e à detecção de ruptura de cabo. Possui dois canais com saída a relé.

Com quais sensores e alimentação ele é compatível?

A compatibilidade informada é com sensores NAMUR, e a alimentação nominal é 24 V DC. Consulte o datasheet para conferir a ligação e os parâmetros do circuito de campo.

O que acompanha o produto?

A ficha informa uma unidade por embalagem, mas não detalha acessórios ou itens adicionais. Confirme o conteúdo da embalagem diretamente com o fornecedor.

Posso instalar o amplificador dentro de uma área classificada?

Não; a observação da ficha determina que o amplificador seja montado fora de zonas com risco de explosão. As identificações e aprovações do equipamento não substituem essa instrução.

Ele funciona com sensores que não sejam NAMUR?

A ficha declara compatibilidade com sensores NAMUR e não documenta outros tipos de sensor. Para outra tecnologia, confirme a compatibilidade com o fabricante antes de selecionar o equipamento.

O LED indica falha ou o canal não responde: o que devo verificar antes de trocar?

Verifique primeiro a compatibilidade do sensor, a continuidade do cabo e a presença de curto-circuito no circuito de campo. Consulte a sinalização e o esquema de ligação no datasheet para interpretar o estado indicado.

O relé não aciona a carga; preciso substituir o amplificador?

Não conclua isso antes de medir a alimentação e verificar a ligação e a configuração do contato. Compare também a carga com os limites especificados para a saída.

Devo comprar este modelo ou um amplificador com outra saída?

Escolha o N0533A se a aplicação exigir sensores NAMUR, dois canais e um contato inversor parametrizável por canal. Se precisar de outro tipo de saída ou de sensor, compare os requisitos com a ficha do modelo alternativo; não há alternativa específica informada nesta ficha.

Como instalo e conecto o N0533A?

Monte-o em trilho DIN TH35 e faça as conexões nos terminais, com condutores de até 2,5 mm². Use o datasheet para identificar os bornes e mantenha livres os bornes indicados na documentação.

Qual proteção IP e faixa de temperatura devo considerar na instalação?

O invólucro tem grau de proteção IP20 e a faixa de temperatura ambiente informada é de −20 a 60 °C. Considere esses limites na escolha do local de montagem.

GLOSSÁRIO TÉCNICO

NAMUR

Tipo de sensor indicado como compatível com o amplificador.

Amplificador de isolamento

Dispositivo que recebe sinais de sensores e os encaminha por canais de saída, segundo as funções previstas no produto.

Contato inversor

Contato de relé comutável; neste modelo há um contato parametrizável por canal.

Trilho DIN TH35

Padrão de trilho para montagem de equipamentos em painel, indicado segundo EN 60715.

IP20

Grau de proteção do invólucro declarado para o equipamento.
