Sensor de Velocidade IFM MX5050

Pré-visualizar: MX5050 IFM - Sensor de Velocidade IFM Monitoramento de rotação PNP 15kHz IP69K

MX5050 IFM - Sensor de Velocidade IFM Monitoramento de rotação PNP 15kHz IP69K

Imagem meramente ilustrativa

R$ 833,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MX5050
EAN: 4021179278997
NCM do produto: 90292010

Destaques do Produto Tipo de produto...mais

Fechar menu

Saiba mais sobre: "MX5050 IFM - Sensor de Velocidade IFM Monitoramento de rotação PNP 15kHz IP69K"

Destaques do Produto

Tipo de produto

Sensor de velocidade

Tipo de saída

PNP, normalmente aberta

Frequência de comutação

1 a 15.000 Hz

Alcance de detecção

1,7 mm

Conexão

Cabo PUR de 0,5 m; M12

Proteção e temperatura

IP65/IP68/IP69K; -32 a 85 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

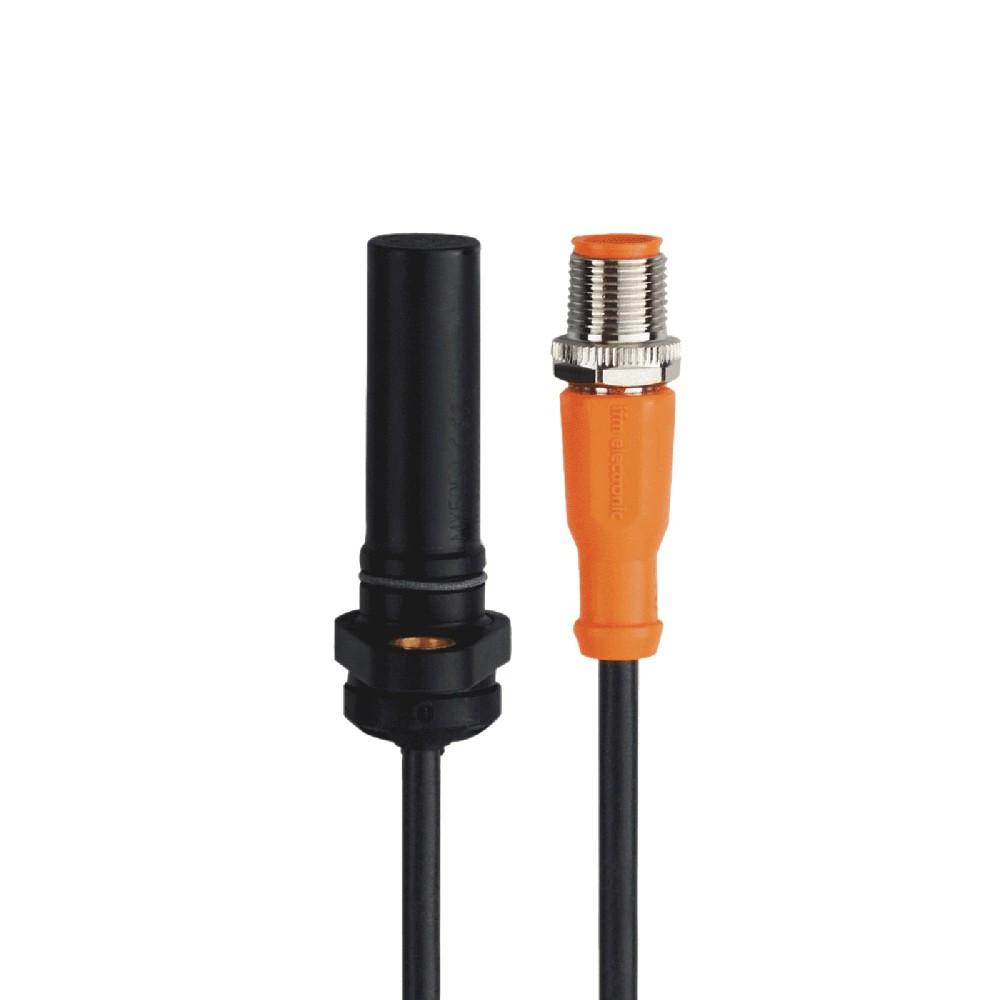

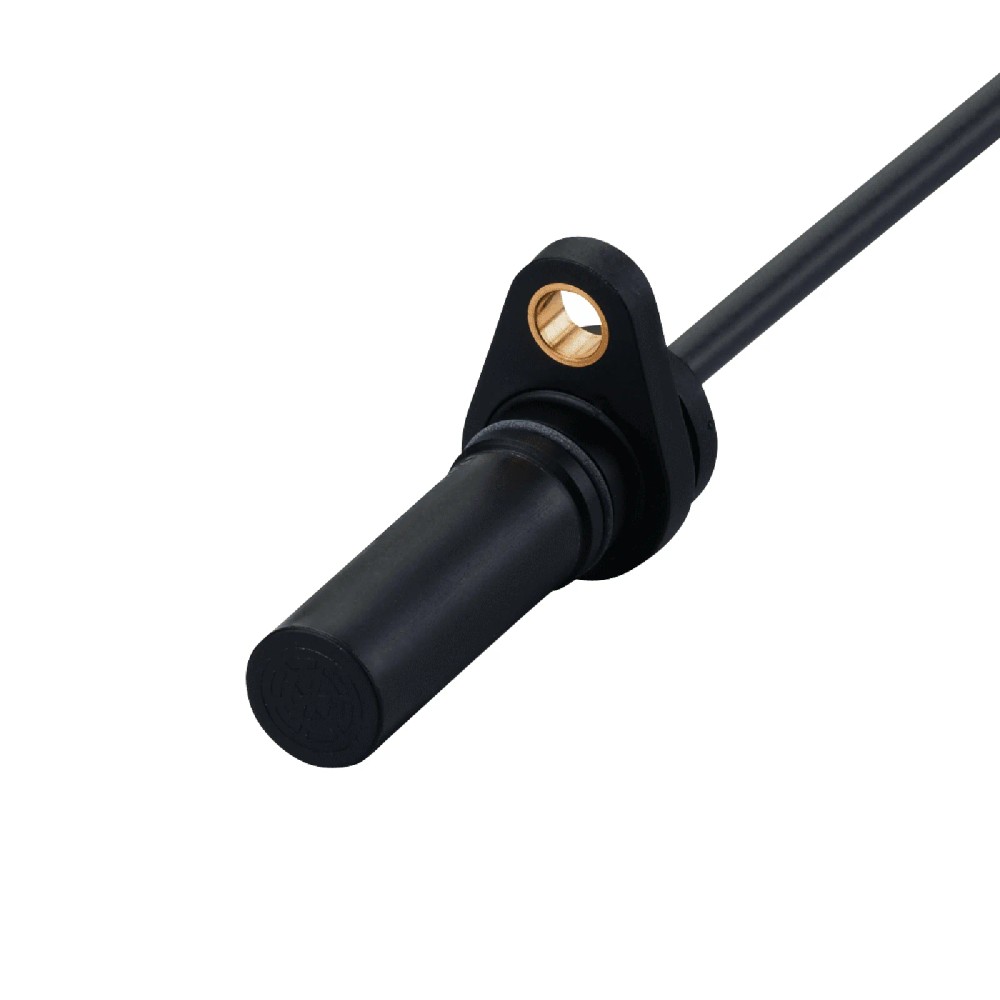

Sobre o Sensor de velocidade IFM MX5050, PNP, 1 a 15.000 Hz, Ø 15 mm, L = 60 mm, IP65/IP68/IP69K

O IFM MX5050 é um sensor de velocidade para detecção e monitoramento de rotação. Possui saída normalmente aberta PNP, frequência de comutação de 1 a 15.000 Hz e alcance de detecção de 1,7 mm. Seu corpo mede Ø 15 mm por 60 mm e o grau de proteção informado é IP65, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor de velocidade
Saída	PNP, normalmente aberto
Frequência de comutação	1 a 15.000 Hz
Alcance de detecção	1,7 mm
Dimensões	Ø 15 mm × 60 mm
Alimentação/tipo de corrente	DC; tensão de alimentação não informada na ficha disponível
Conexão indicada	Cabo PUR de 0,5 m; M12
Grau de proteção	IP65, IP68 e IP69K
Temperatura ambiente	-32 a 85 °C
Número de fios	3

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de rotação em aplicações que requerem sensor de velocidade com saída PNP normalmente aberta e frequência de comutação dentro da faixa de 1 a 15.000 Hz.
Instalações em que a distância de detecção necessária não exceda o alcance informado de 1,7 mm, respeitando a montagem e as condições especificadas pelo fabricante.
Ambientes cuja temperatura ambiente esteja entre -32 e 85 °C e que exijam os graus de proteção informados IP65, IP68 ou IP69K.

⚠ Considere outro se precisa de:

Não selecione quando a entrada do controlador exigir saída NPN ou contato normalmente fechado: a ficha identifica saída PNP normalmente aberta.
Não selecione para detecção que exija alcance superior a 1,7 mm ou frequência de comutação acima de 15.000 Hz.
Não conclua compatibilidade elétrica apenas pela conexão M12; confirme pinagem, tensão de alimentação e requisitos da entrada no datasheet antes da ligação.

APLICAÇÕES E USO

Uso declarado: detecção e monitoramento de rotação por sensor de velocidade. A ficha não detalha máquinas, materiais-alvo ou geometrias específicas.
Possibilidade de uso: aplicações de automação com entrada compatível com saída PNP normalmente aberta, desde que a frequência necessária esteja entre 1 e 15.000 Hz e a distância de detecção seja compatível com 1,7 mm. Esta adequação depende da validação do alvo e da instalação conforme o fabricante.
Para ambientes com exposição a condições de lavagem ou ingresso de água, considerar somente as classificações IP65, IP68 e IP69K declaradas e verificar as condições específicas aplicáveis no datasheet.

COMO ESCOLHER

Antes de comprar o Sensor de velocidade IFM MX5050, PNP, 1 a 15.000 Hz, Ø 15 mm, L = 60 mm, IP65/IP68/IP69K, verifique estes pontos:

Escolha o MX5050 quando

A aplicação exigir sensor de velocidade com saída PNP normalmente aberta, detecção a até 1,7 mm e frequência de comutação entre 1 e 15.000 Hz, além de montagem compatível com Ø 15 mm e comprimento de 60 mm.

Avalie outra configuração quando

O sistema exigir saída NPN, contato normalmente fechado, frequência acima de 15.000 Hz ou distância de detecção maior que 1,7 mm. Compare esses requisitos com o datasheet de outra versão; a ficha fornecida não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo e SKU	MX5050	Código do produto.
GTIN	4021179278997	Identificador comercial informado na ficha.
Tipo de produto	Sensor de velocidade	Aplicação declarada para o produto.

Detecção e saída
Alcance de detecção	1,7 mm	Valor indicado na ficha; respeitar as condições de montagem especificadas pelo fabricante.
Configuração da saída	Normalmente aberta, PNP	Tipo lógico e polaridade de saída declarados.
Frequência de comutação	1 a 15.000 Hz	Faixa informada para comutação.

Dados elétricos e conexão
Tipo de corrente	DC	Tipo de corrente indicado; tensão e corrente nominal não constam nos dados fornecidos.
Número de fios	3 fios	Quantidade de condutores indicada.

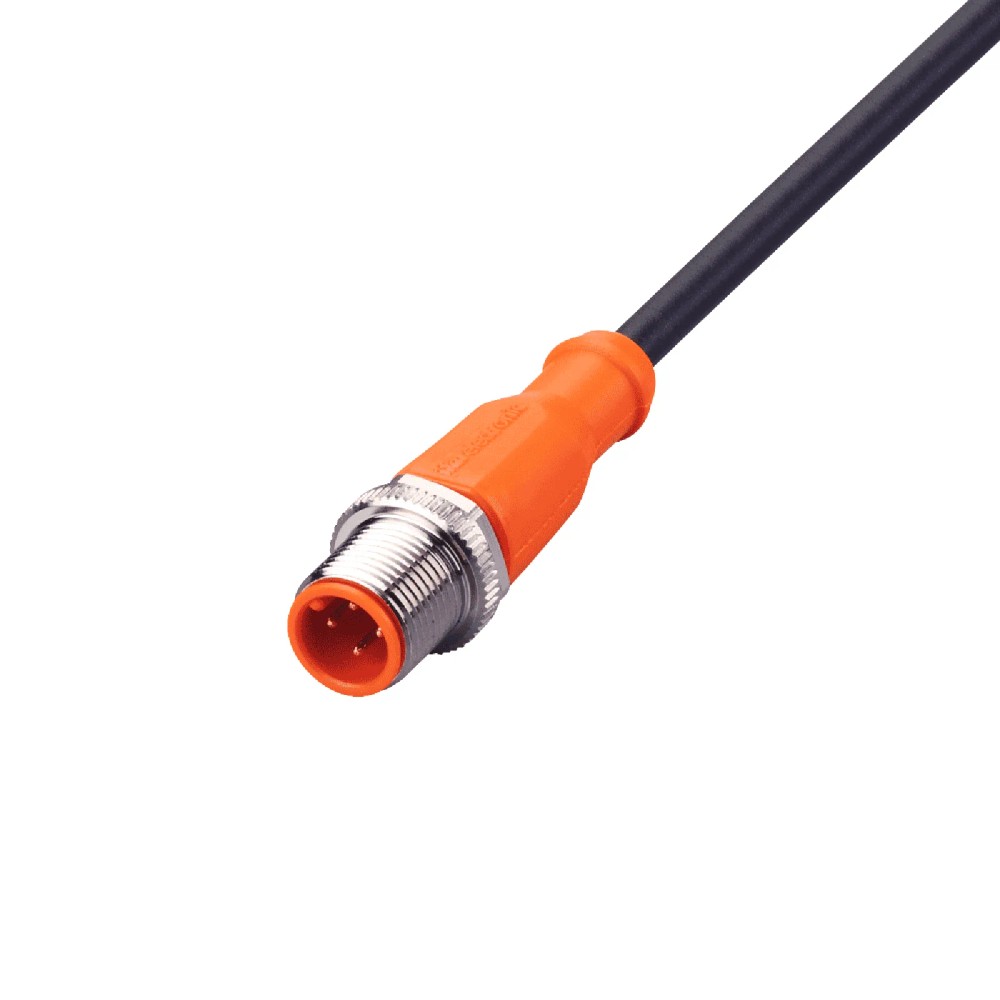

Conexão/cabo	Cabo PUR de 0,5 m; conexão M12	Descrição de conexão conforme a ficha; consulte o datasheet para pinagem e detalhes da terminação.

Condições ambientais
Grau de proteção	IP65, IP68 e IP69K	Graus declarados na ficha; observar as condições e definições do fabricante para cada classificação.
Temperatura ambiente	-32 a 85 °C	Faixa de temperatura ambiente especificada.

Dados mecânicos
Dimensões	Ø 15 mm; comprimento 60 mm	Dimensões externas indicadas; consultar desenho dimensional para detalhes de instalação.
Material do cabo	PUR	Material informado para o cabo.
Peso	49,8 g	Valor de peso fornecido no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha fornecida não especifica protocolo de comunicação. O produto é identificado como sensor com saída de comutação PNP; não atribuir compatibilidade com IO-Link ou outro protocolo sem confirmação no datasheet.

Conexões

Elétrica Saída PNP normalmente aberta, corrente DC e 3 fios. A ficha informa cabo PUR de 0,5 m e conexão M12, mas não informa tensão de alimentação, pinagem nem corrente de saída. Verifique esses dados no datasheet antes de conectar ao controlador.

Processo Não há conexão de processo especificada. A dimensão mecânica informada é Ø 15 mm × 60 mm; valide a montagem física no desenho dimensional.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador que aceita sinal de sensor PNP normalmente aberto	✓	O tipo de saída informado é PNP normalmente aberto; confirme tensão, pinagem e demais requisitos elétricos no datasheet.
Entrada que requer saída NPN ou contato normalmente fechado	✗	A ficha identifica saída PNP normalmente aberta, não NPN nem normalmente fechada.
Monitoramento de rotação com frequência de comutação necessária entre 1 e 15.000 Hz	✓	A faixa de frequência de comutação informada é de 1 a 15.000 Hz.
Detecção que exige distância superior a 1,7 mm	✗	O alcance de detecção informado é 1,7 mm.
Instalação cuja entrada mecânica comporte Ø 15 mm e L = 60 mm	✓	Essas são as dimensões indicadas; confira o desenho dimensional para validar o espaço e a montagem.
Ligação a um protocolo ou dispositivo específico não identificado na ficha	✗	Não há protocolo, pinagem ou tensão de alimentação informados; a compatibilidade deve ser confirmada no datasheet do fabricante antes da ligação.

INSTALAÇÃO

Como instalar o Sensor de velocidade IFM MX5050, PNP, 1 a 15.000 Hz, Ø 15 mm, L = 60 mm, IP65/IP68/IP69K

Confirme no datasheet a tensão de alimentação, a pinagem M12 e os requisitos elétricos da entrada antes de energizar.
Verifique se a entrada do controlador aceita sinal PNP normalmente aberto e se a aplicação está dentro da faixa de frequência especificada.
Confira no desenho dimensional o espaço disponível para o corpo de Ø 15 mm e 60 mm de comprimento.
Posicione o sensor para que a distância de detecção necessária não ultrapasse 1,7 mm, observando as instruções de montagem do fabricante.
Conecte o sensor conforme a pinagem oficial; não deduza a função dos pinos apenas pelo número de fios ou pelo conector.
Após a instalação, valide a comutação e o monitoramento de rotação em condições operacionais, sem exceder os limites ambientais especificados.

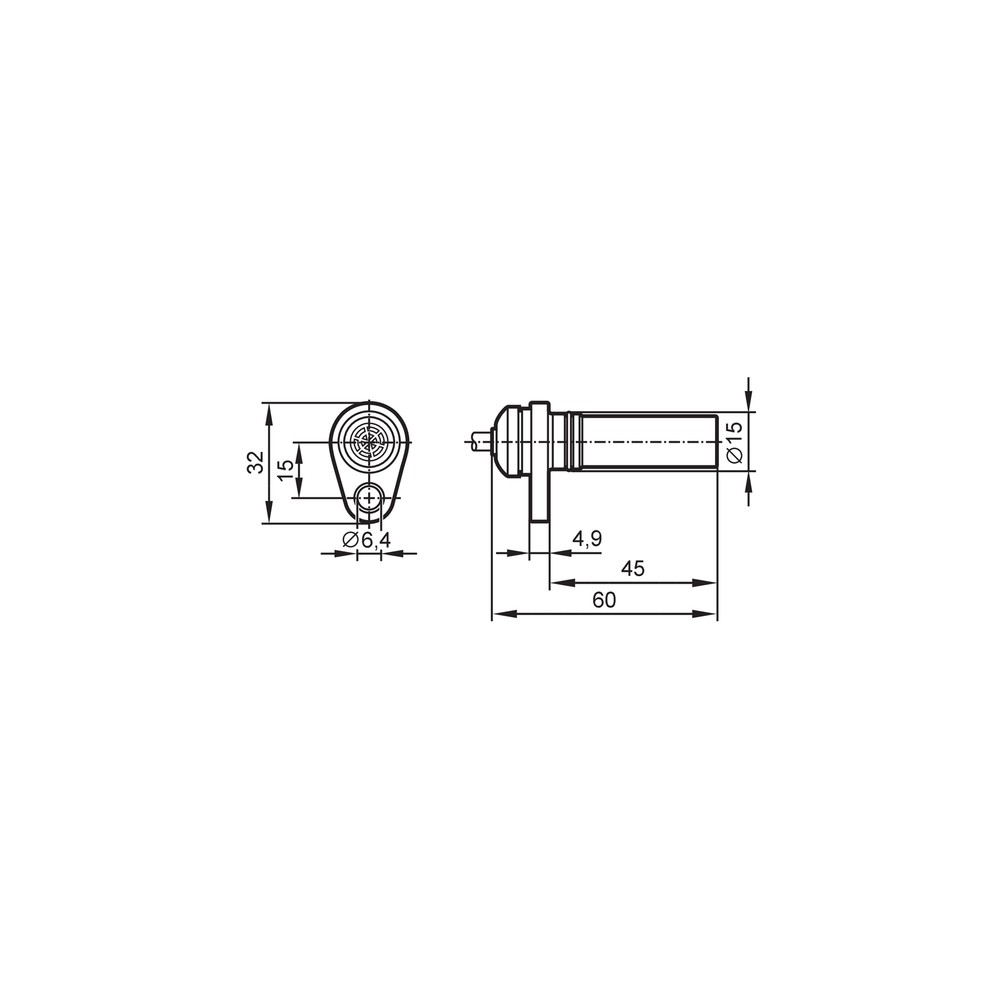

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a comutação do sensor.	Possível incompatibilidade entre saída PNP normalmente aberta e o tipo de entrada, ou ligação elétrica incorreta.	Confirme no datasheet a pinagem e a tensão requerida; verifique se a entrada aceita PNP normalmente aberto e teste a comutação conforme o procedimento do fabricante.
A detecção de rotação é intermitente.	A distância entre sensor e alvo pode exceder o alcance informado, ou a montagem pode não seguir as condições do fabricante.	Meça a distância de detecção e compare com o limite de 1,7 mm; confira o alinhamento e as instruções de montagem no datasheet.
O sinal deixa de acompanhar a rotação em velocidades elevadas.	A frequência de comutação requerida pode estar acima do limite especificado.	Determine a frequência de comutação da aplicação e compare com a faixa de 1 a 15.000 Hz.
O sensor apresenta falha após ligação ou intervenção elétrica.	Possível conexão incorreta ou alimentação incompatível; a ficha disponível não informa tensão nem pinagem.	Desenergize o circuito e compare a ligação real com o esquema oficial e os requisitos elétricos do datasheet antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MX5050 (Datasheet) Desenho em escala IFM MX5050 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MX5050 e para que serve?

É um sensor de velocidade destinado à detecção e ao monitoramento de rotação. Sua saída é PNP normalmente aberta.

Que tipo de sinal e conexão esse sensor usa?

A ficha informa saída PNP normalmente aberta, corrente DC e 3 fios, além de cabo PUR de 0,5 m e conexão M12. Consulte o datasheet para tensão e pinagem.

O MX5050 funciona em uma entrada NPN ou normalmente fechada?

Não conforme a configuração informada: o MX5050 tem saída PNP normalmente aberta. Para uma entrada NPN ou normalmente fechada, selecione uma versão cuja ficha confirme esse tipo de saída.

Posso usar esse sensor se precisar detectar a mais de 1,7 mm?

A ficha informa alcance de detecção de 1,7 mm. Se a aplicação exigir distância maior, procure uma opção com alcance especificado que atenda a esse requisito.

O sensor não está sendo reconhecido pelo controlador; o que verifico antes de trocar?

Verifique se a entrada aceita PNP normalmente aberto e confirme alimentação, pinagem e ligação no datasheet. A ficha fornecida não especifica tensão nem pinagem.

A leitura de rotação falha quando a máquina acelera; qual pode ser a causa?

Uma possibilidade é a frequência requerida ultrapassar 15.000 Hz. Compare a frequência de comutação da aplicação com o limite informado antes de substituir o sensor.

Devo comprar o MX5050 ou outra versão do sensor?

Escolha o MX5050 quando a saída PNP normalmente aberta, o alcance de 1,7 mm e a faixa de 1 a 15.000 Hz atenderem à aplicação. A ficha não informa versões alternativas; compare os requisitos elétricos e de detecção com o datasheet de cada modelo.

O produto acompanha cabo ou acessórios separados?

A descrição informa cabo PUR de 0,5 m e conexão M12. A ficha não relaciona acessórios inclusos separadamente.

Como faço a montagem e a ligação do MX5050?

Use o desenho dimensional para validar o espaço e siga a pinagem e o esquema elétrico do datasheet. Não faça a ligação com base apenas na indicação de 3 fios, pois a ficha disponível não apresenta a função de cada condutor.

O MX5050 pode operar em ambiente úmido ou com lavagem?

A ficha declara IP65, IP68 e IP69K, mas a aplicação deve respeitar as condições de ensaio e uso correspondentes do fabricante. Consulte o datasheet para confirmar se o ambiente específico se enquadra.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação que fornece sinal positivo à entrada compatível; confirme a configuração elétrica do controlador. (Ref.: configuração de saída PNP normalmente aberta)

Normalmente aberta

Configuração de saída indicada como aberta no estado normal e que comuta conforme a condição detectada. (Ref.: configuração de saída normalmente aberta)

Frequência de comutação

Faixa de frequência de eventos de comutação especificada para o sensor. (Ref.: 1 a 15.000 Hz)

Alcance de detecção

Distância de detecção declarada na ficha, sujeita às condições de montagem e alvo indicadas pelo fabricante. (Ref.: 1,7 mm)

Grau de proteção IP

Classificação de proteção contra ingresso de sólidos e água, cuja aplicação deve observar as condições definidas pelo fabricante. (Ref.: IP65, IP68 e IP69K)
