Sensor de Posição para Atuadores IFM MVQ101

Pré-visualizar: MVQ101 IFM - Sensor de Posição para Atuadores ifm Monitoramento de Atuadores PNP, M12, 3 Fios, IP67

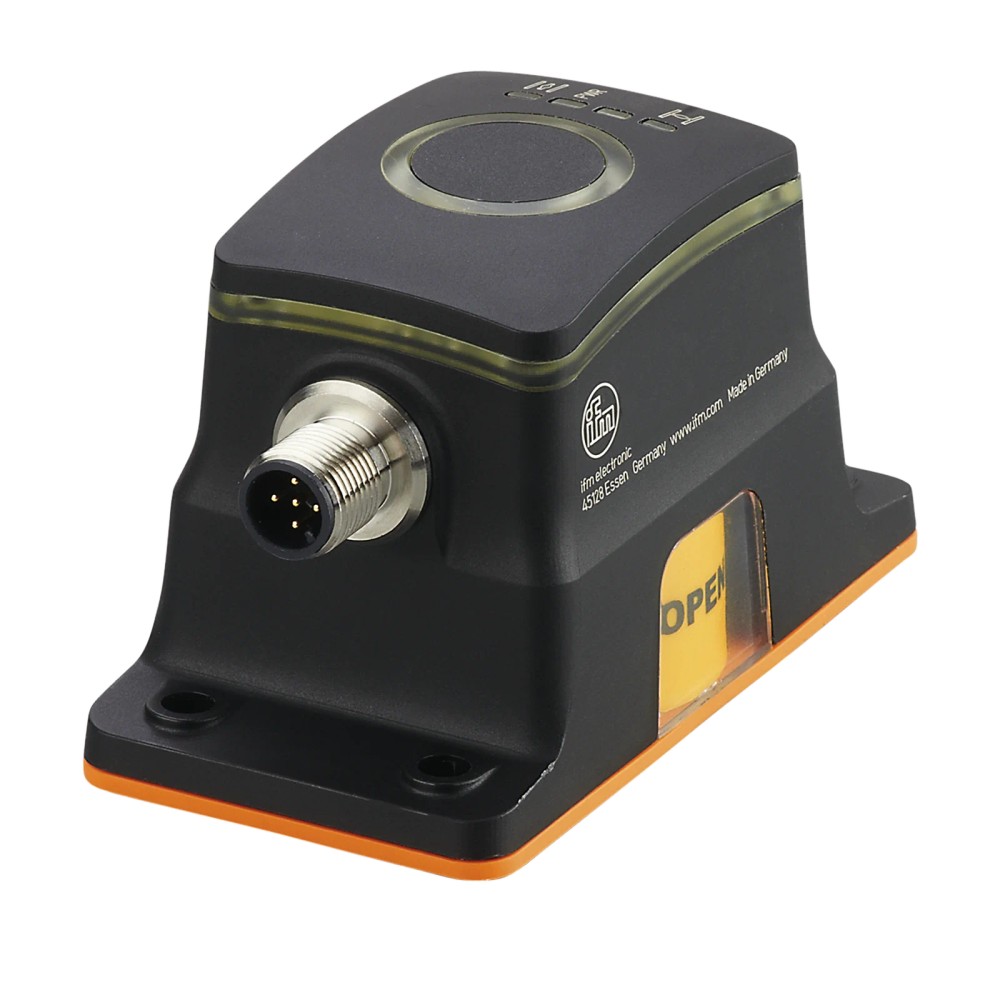

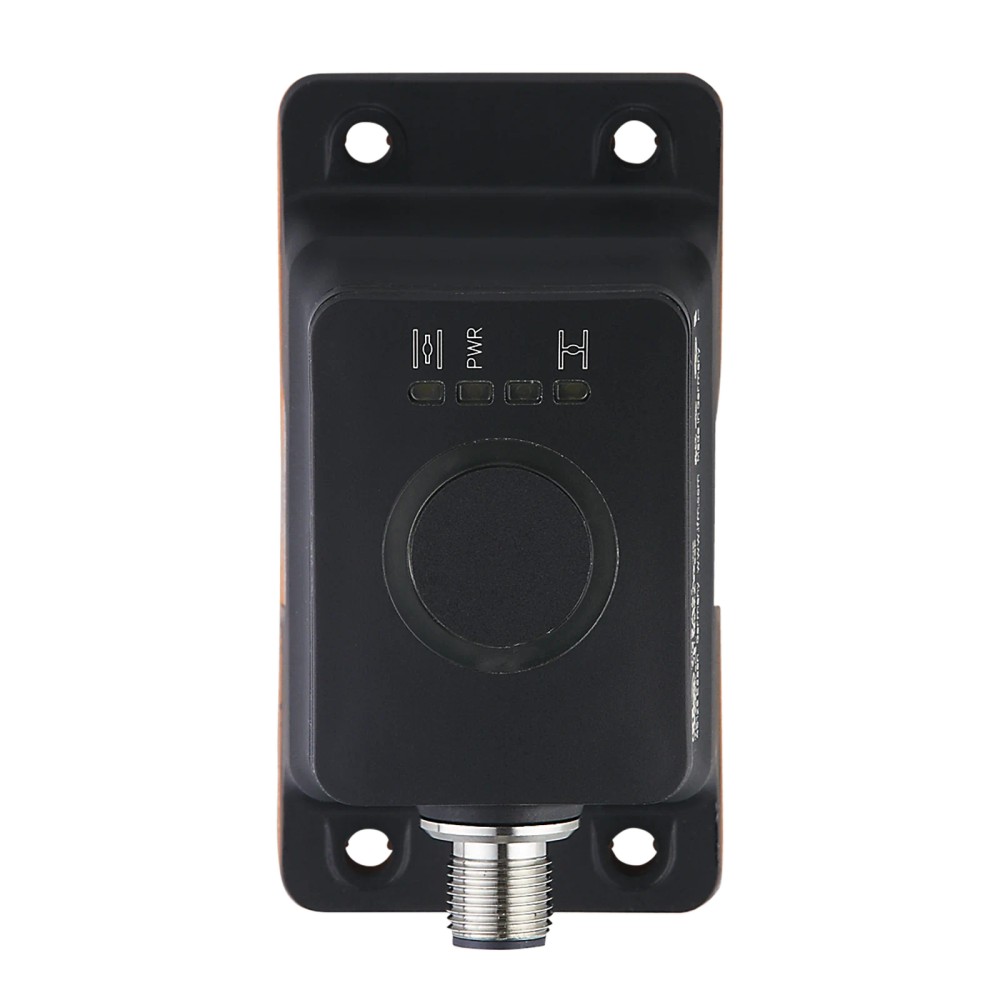

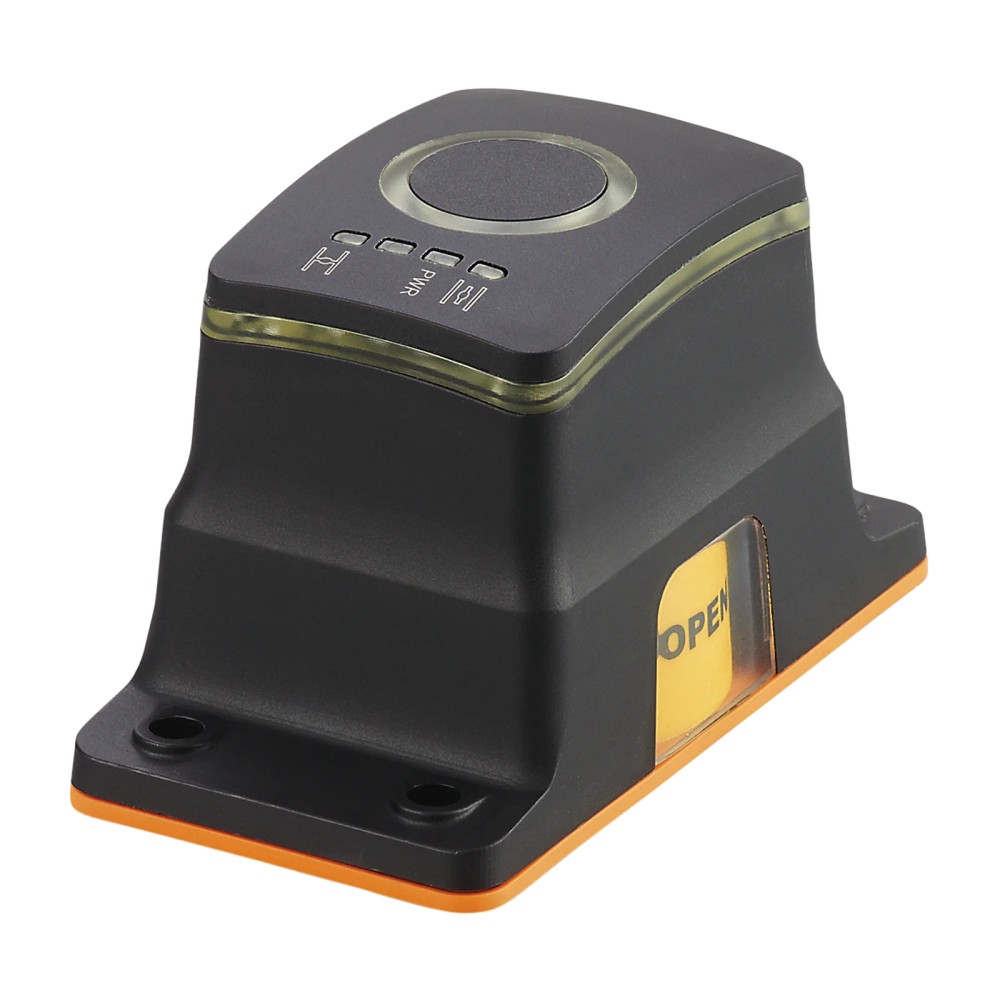

MVQ101 IFM - Sensor de Posição para Atuadores ifm Monitoramento de Atuadores PNP, M12, 3 Fios, IP67

Imagem meramente ilustrativa

R$ 3.197,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MVQ101
EAN: 4021179318471
NCM do produto: 85365090

Destaques do Produto Aplicação...mais

Fechar menu

Saiba mais sobre: "MVQ101 IFM - Sensor de Posição para Atuadores ifm Monitoramento de Atuadores PNP, M12, 3 Fios, IP67"

Destaques do Produto

Aplicação

Monitoramento de atuadores

Saída

PNP

Conexão elétrica

M12

Configuração elétrica

3 fios, DC

Proteção declarada

IP65 e IP67

Temperatura ambiente

-25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de posição para atuadores ifm MVQ101, PNP, conexão M12, 3 fios, 95 × 50 × 57 mm, IP65/IP67

O ifm MVQ101 é um sensor de posição destinado ao monitoramento de atuadores. Possui saída de comutação PNP, conexão M12 e configuração de 3 fios. Suas dimensões são 95 × 50 × 57 mm, e a área dos cames de comutação é protegida contra pó.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de posição para atuadores
Modelo / código do fabricante	MVQ101
Saída de comutação	PNP
Conexão	M12
Número de fios	3 fios
Tensão	DC; tensão nominal não informada
Grau de proteção	IP65 e IP67
Temperatura ambiente	-25...70 °C
Dimensões	95 × 50 × 57 mm
Peso	175 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de posição em atuadores, conforme a aplicação indicada para o MVQ101.
Instalações cuja interface de saída seja compatível com PNP e cuja conexão elétrica corresponda à conexão M12 do sensor.
Ambientes com temperatura ambiente entre -25 e 70 °C, observando as condições de instalação e proteção declaradas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a compatibilidade elétrica do circuito com saída PNP e alimentação DC; a tensão nominal não está especificada nos dados fornecidos.
Não presumir compatibilidade mecânica com qualquer atuador: dimensões de montagem, geometria e procedimento de ajuste devem ser confirmados no desenho e na documentação do fabricante.

APLICAÇÕES E USO

Uso declarado: monitoramento de posição de atuadores. A ficha não identifica modelos específicos de atuador, por isso a compatibilidade mecânica deve ser validada pelo desenho e pela documentação do fabricante.
Aplicação em ambiente com temperatura ambiente entre -25 e 70 °C, conforme a faixa informada. A escolha deve considerar também as condições reais de instalação e os graus de proteção declarados.
Possibilidade de integração com circuito de entrada PNP, condicionada à confirmação da tensão de alimentação, da pinagem M12 e dos requisitos do controlador no datasheet; essa compatibilidade elétrica não deve ser presumida apenas pelo tipo de saída.

COMO ESCOLHER

Antes de comprar o Sensor de posição para atuadores ifm MVQ101, PNP, conexão M12, 3 fios, 95 × 50 × 57 mm, IP65/IP67, verifique estes pontos:

Quando escolher o MVQ101

Considere este modelo para monitoramento de atuadores quando a aplicação exigir sensor de posição com saída PNP, ligação M12 e 3 fios, e operar dentro da faixa ambiente declarada de -25...70 °C.

Quando verificar outra configuração

Se o controlador exigir saída diferente de PNP, se a conexão não corresponder a M12 ou se a alimentação requerida não puder ser confirmada como compatível com DC, valide outra configuração com o fabricante. Confirme também o encaixe mecânico no atuador pela documentação; os dados fornecidos não especificam atuadores compatíveis por modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de posição para atuadores	Aplicação declarada na ficha do produto.
Modelo	MVQ101	Identificação do modelo.
Código do fabricante / SKU / Part Number	MVQ101	Códigos informados para identificação do item.
Marca	ifm	Fabricante indicado na ficha.
GTIN	4021179318471	Identificador comercial informado no anúncio.
Categoria	IO-Link	Categoria informada no catálogo; não confirma, por si só, suporte a protocolo IO-Link.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de alimentação informado; tensão nominal não fornecida.
Saída de comutação	PNP	Tipo de saída especificado para integração elétrica.
Número de fios	3 fios	Configuração indicada na ficha; pinagem não fornecida nos dados disponíveis.
Conexão	M12	Tipo de conexão informado; detalhes de pinagem e conector complementar devem ser verificados no datasheet.

Condições ambientais e proteção
Grau de proteção	IP65 e IP67	Graus declarados na ficha; condições de ensaio e uso devem ser consultadas na documentação do fabricante.
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada.
Proteção da área dos cames de comutação	Protegida contra pó	Observação técnica expressa na ficha do produto.

Dados mecânicos
Dimensões	95 × 50 × 57 mm	Dimensões indicadas no catálogo.
Comprimento	95 mm	Dimensão informada nos atributos do catálogo.
Largura	50 mm	Dimensão informada nos atributos do catálogo.
Altura	57 mm	Dimensão informada nos atributos do catálogo.
Peso	175 g	Peso informado nos atributos do catálogo; validar a embalagem e o escopo de fornecimento na documentação comercial.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado nos dados fornecidos. A categoria do produto não comprova suporte a IO-Link.

Conexões

Elétrica Saída de comutação PNP, configuração de 3 fios e alimentação DC. Conexão M12; tensão nominal, pinagem e tipo de conector complementar não informados nos dados disponíveis. Confirmar no datasheet antes da ligação.

Processo Aplicação em atuadores. Tipo de montagem e compatibilidade mecânica com modelos específicos de atuador não informados; consultar desenho dimensional e documentação do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controlador compatível com saída PNP, após confirmação da alimentação e da pinagem no datasheet.	✓	A ficha identifica saída PNP e configuração de 3 fios; os detalhes elétricos completos precisam ser conferidos na documentação do fabricante.
Instalação com conexão elétrica M12 correspondente ao sensor.	✓	A conexão M12 está especificada, mas a ficha não informa pinagem ou configuração do cabo complementar.
Aplicação em temperatura ambiente dentro da faixa de -25...70 °C.	✓	A faixa de temperatura ambiente consta nos dados do produto.
Aplicação que exige protocolo de comunicação específico, como IO-Link.	✗	Não há protocolo de comunicação especificado nos dados fornecidos; não se deve presumir suporte a IO-Link.
Montagem em atuador cuja compatibilidade mecânica não foi verificada.	✗	A ficha indica uso em atuadores, mas não identifica modelos compatíveis nem fornece os detalhes de montagem necessários para confirmar o encaixe.

INSTALAÇÃO

Como instalar o Sensor de posição para atuadores ifm MVQ101, PNP, conexão M12, 3 fios, 95 × 50 × 57 mm, IP65/IP67

Confirme no datasheet que a aplicação é de monitoramento de atuador e que a geometria de montagem corresponde ao desenho do MVQ101.
Verifique as dimensões disponíveis para instalação: 95 × 50 × 57 mm.
Confirme que a temperatura ambiente da instalação está dentro de -25...70 °C.
Antes de energizar, valide no datasheet a tensão DC aplicável, a pinagem e a ligação da saída PNP de 3 fios.
Conecte usando interface M12 compatível, após confirmar o tipo de conector complementar e a pinagem na documentação do fabricante.
Após a montagem e a ligação, verifique a comutação do sensor durante o movimento do atuador conforme o procedimento indicado pelo fabricante.

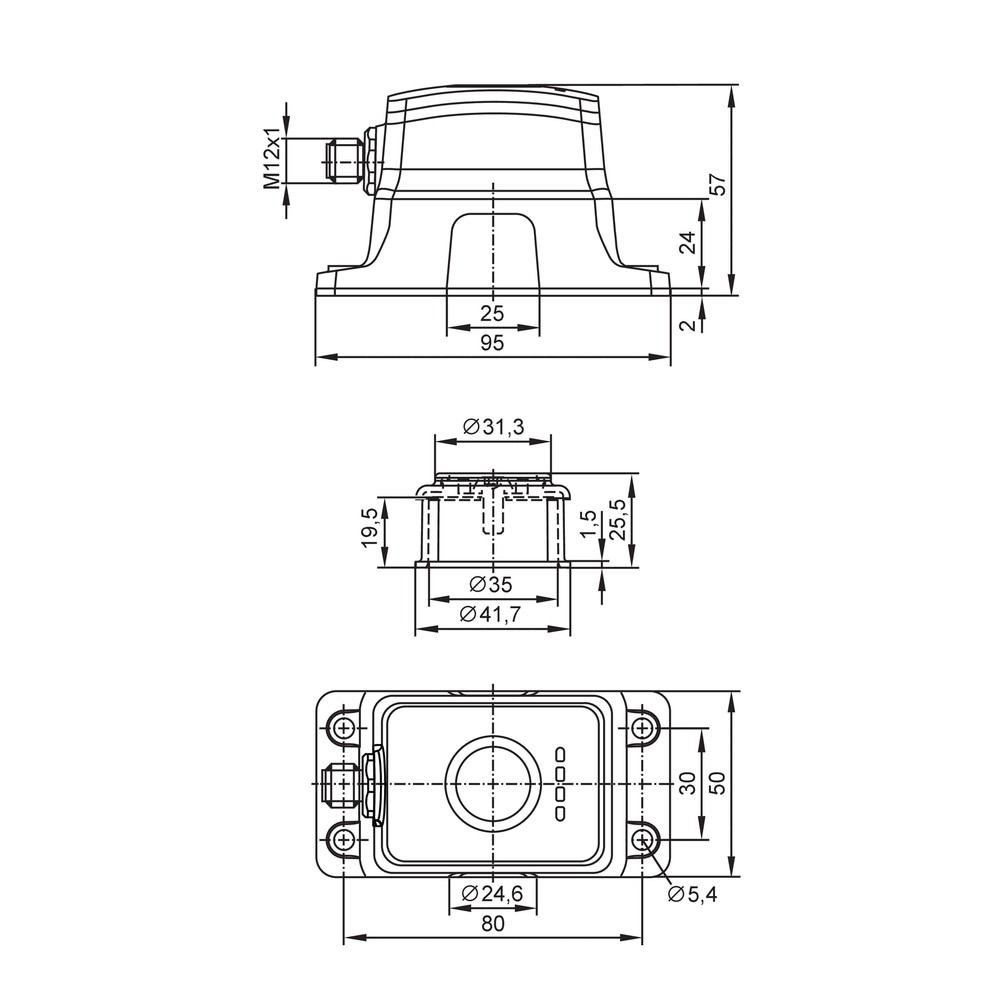

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não reconhece a comutação do sensor.	Incompatibilidade entre a saída PNP e a entrada do controlador, ausência de alimentação ou ligação incorreta dos 3 fios.	Desenergize antes de inspecionar a ligação; confira no datasheet a pinagem, a alimentação DC e a compatibilidade da entrada com PNP.
Não há comutação ao movimentar o atuador.	Posicionamento ou montagem mecânica inadequados para o atuador, ou aplicação fora da configuração prevista.	Compare a montagem com o desenho e o procedimento do fabricante e confirme se o atuador está entre os modelos mecanicamente compatíveis.
O funcionamento é intermitente após a conexão.	Conexão M12 não correspondente, contato elétrico inadequado ou pinagem diferente da esperada.	Com o circuito desenergizado, inspecione o acoplamento M12 e compare a pinagem com o datasheet; não atribua pinagem sem consultar a documentação.
O sensor apresenta falha após exposição ao ambiente de instalação.	Condições ambientais ou de montagem que excedem as condições declaradas, ou proteção inadequada da instalação.	Compare a temperatura ambiente com a faixa de -25...70 °C e confirme no datasheet as condições aplicáveis aos graus IP65/IP67.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MVQ101 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MVQ101 e para que tipo de equipamento ele serve?

É um sensor de posição da ifm destinado ao monitoramento de atuadores. A ficha não especifica modelos de atuador compatíveis; confirme a montagem na documentação técnica.

Quais são a saída e a conexão elétrica deste sensor?

O MVQ101 possui saída PNP, configuração de 3 fios e conexão M12. A tensão nominal e a pinagem devem ser consultadas no datasheet.

O sensor acompanha cabo ou outros acessórios?

Os dados fornecidos não relacionam acessórios incluídos. Confirme o conteúdo do fornecimento com o vendedor antes da compra.

Ele funciona com qualquer atuador?

Não é possível confirmar compatibilidade com qualquer atuador: a ficha informa a aplicação geral, mas não lista modelos nem detalhes de montagem. Verifique o desenho e a documentação do fabricante para o atuador específico.

Posso ligar o MVQ101 em uma entrada NPN?

A ficha especifica saída PNP, não NPN. Confirme que a entrada do controlador é compatível com PNP antes de conectar.

O MVQ101 serve para uma aplicação que exige IO-Link?

A ficha disponível não especifica protocolo de comunicação nem confirma IO-Link. Se a aplicação exigir esse protocolo, confirme o suporte na documentação do fabricante antes de selecionar o sensor.

O sensor acende ou comuta, mas o controlador não detecta o sinal; o que verifico?

Verifique primeiro se a entrada do controlador é compatível com PNP e se alimentação e pinagem dos 3 fios correspondem ao datasheet. Não substitua o sensor sem conferir a ligação elétrica.

A leitura fica intermitente; preciso trocar o sensor?

Não necessariamente: uma conexão M12 inadequada ou uma pinagem incorreta pode causar falhas intermitentes. Inspecione o acoplamento e valide a pinagem na documentação antes de decidir pela substituição.

Como escolher entre o MVQ101 e outro sensor de posição?

Escolha o MVQ101 quando a aplicação em atuador, a saída PNP, a conexão M12 e as condições ambientais forem compatíveis com a instalação. Se o controlador exigir outro tipo de saída ou protocolo, procure uma configuração cuja documentação confirme esses requisitos.

Que cuidados devo ter durante a instalação?

Confirme a montagem mecânica no desenho, a faixa de temperatura e a ligação elétrica no datasheet antes de energizar. A pinagem não está detalhada nos dados fornecidos, portanto não deve ser inferida.

GLOSSÁRIO TÉCNICO

PNP

Tipo de saída de comutação indicado para o sensor; a compatibilidade depende também do circuito de entrada conectado. (Ref.: saída de comutação PNP)

M12

Tipo de conexão elétrica especificado para o produto; a ficha disponível não detalha pinagem nem conector complementar. (Ref.: conexão M12)

IP65 / IP67

Graus de proteção declarados para o produto; consulte o datasheet para as condições de ensaio e instalação aplicáveis. (Ref.: grau de proteção IP65 e IP67)

Tipo de tensão indicado para a alimentação do sensor; a tensão nominal não consta nos dados fornecidos. (Ref.: tensão DC)

Cames de comutação

Elementos associados à área de comutação do sensor; a ficha informa que essa área é protegida contra pó. (Ref.: área dos cames de comutação protegida contra pó)
