Sensor de Posição IFM MVQ101

Pré-visualizar: MVQ101 IFM - Sensor de Posição IFM para Atuadores PNP, M12, 3 Fios

MVQ101 IFM - Sensor de Posição IFM para Atuadores PNP, M12, 3 Fios

Imagem meramente ilustrativa

R$ 3.197,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MVQ101
EAN: 4021179318471
NCM do produto: 85365090

Destaques do Produto Aplicação Atuadores...mais

Fechar menu

Saiba mais sobre: "MVQ101 IFM - Sensor de Posição IFM para Atuadores PNP, M12, 3 Fios"

Destaques do Produto

Aplicação

Atuadores

Saída

PNP

Conexão elétrica

M12, 3 fios

Alimentação

Proteção

IP 65; IP 67

Temperatura ambiente

-25...70 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MVQ101 IFM - Sensor de Posição IFM para Atuadores PNP, M12, 3 Fios

O MVQ101 é um sensor de posição para atuadores, com saída PNP e conexão M12 de 3 fios. É destinado à detecção de posição em atuadores. Opera com alimentação DC e possui grau de proteção IP 65 e IP 67; a área dos cames de comutação é protegida contra pó.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Sensor de posição para atuadores
Marca / modelo	IFM MVQ101
Saída de comutação	PNP
Conexão	M12
Número de fios	3
Tipo de tensão	DC
Grau de proteção	IP 65; IP 67
Temperatura ambiente	-25...70 °C
Dimensões	95 x 50 x 57 mm
Peso	175 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção de posição em atuadores, conforme a aplicação indicada para o MVQ101.
Instalações que requeiram saída PNP, conexão M12 de 3 fios e operação em DC, desde que atendidos os requisitos do sistema.
Ambientes cuja temperatura ambiente esteja entre -25 e 70 °C e que exijam grau de proteção IP 65 ou IP 67.

⚠ Considere outro se precisa de:

Não especificar para uma aplicação se a saída PNP, a conexão M12 de 3 fios, a alimentação DC ou as condições ambientais não forem compatíveis com o sistema; confirme os requisitos elétricos e de montagem no datasheet.

APLICAÇÕES E USO

Aplicação explicitamente informada: detecção de posição em atuadores. Verifique no datasheet e no desenho do fabricante a montagem específica no atuador antes de definir a instalação.
Pode ser considerado em ambientes com temperatura ambiente entre -25 e 70 °C, desde que os requisitos elétricos e mecânicos da aplicação também sejam atendidos.
A ficha informa proteção IP 65 e IP 67 e área dos cames de comutação protegida contra pó; não extrapole essa informação para condições de exposição não especificadas pelo fabricante.

COMO ESCOLHER

Antes de comprar o MVQ101 IFM - Sensor de Posição IFM para Atuadores PNP, M12, 3 Fios, verifique estes pontos:

Escolha o MVQ101 quando

A aplicação for detecção de posição em atuadores e o sistema aceitar saída PNP, conexão M12 de 3 fios, alimentação DC e as condições ambientais informadas.

Verifique antes de selecionar outra configuração

Se o circuito exigir saída diferente de PNP, outra conexão ou número de fios, compare os requisitos com o datasheet e selecione uma versão que os atenda. A ficha disponível não especifica pinagem, tensão nominal nem detalhes de montagem; confirme esses pontos na documentação do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor de posição para atuadores	Aplicação declarada na ficha do produto.
Marca	IFM	Fabricante informado no anúncio.
Modelo / SKU / Part Number	MVQ101	Identificação do produto.
GTIN	4021179318471	Código de identificação comercial informado.
Categoria do anúncio	IO-Link	Categoria informada no anúncio; não comprova protocolo suportado.

Dados elétricos e saída
Tipo de tensão	DC	Tipo de alimentação indicado; a tensão nominal não está especificada nos dados fornecidos.
Saída de comutação	PNP	Tipo de saída indicado para compatibilidade com o circuito de entrada.
Número de fios	3 fios	Configuração indicada; consulte o datasheet para pinagem e ligação.
Conexão	M12	Tipo de conexão informado; número de pinos não especificado nos dados fornecidos.

Condições ambientais e proteção
Temperatura ambiente	-25...70 °C	Faixa de temperatura ambiente informada para operação.
Grau de proteção	IP 65; IP 67	Graus de proteção informados na ficha; considere as condições de instalação definidas pelo fabricante.
Proteção da área dos cames de comutação	Protegida contra pó	Observação técnica específica do anúncio.

Dados mecânicos

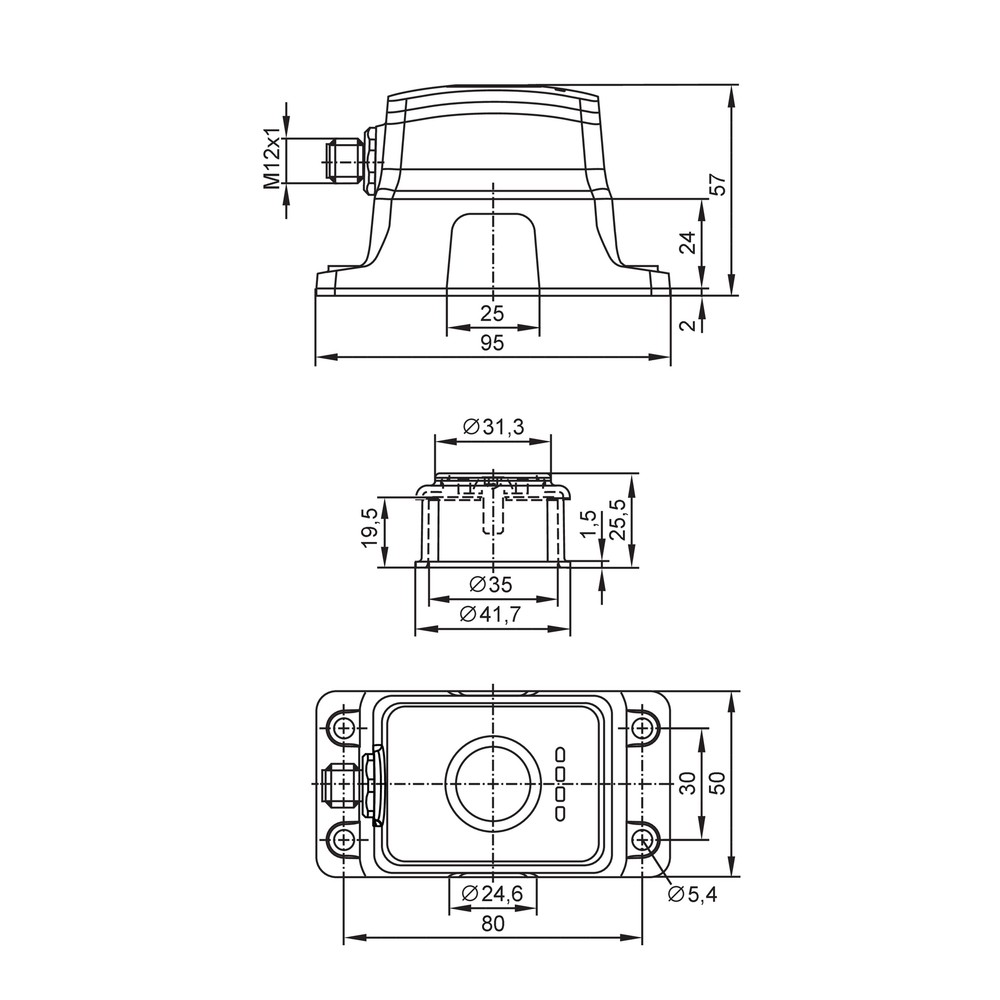

Dimensões	95 x 50 x 57 mm	Dimensões declaradas; valide espaço e montagem com o desenho dimensional.
Peso	175 g	Peso informado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha fornecida. A categoria IO-Link do anúncio, por si só, não confirma suporte a IO-Link.

Conexões

Elétrica Conexão M12, 3 fios, saída de comutação PNP e alimentação DC. A pinagem e a tensão nominal não estão informadas na ficha fornecida; consulte o datasheet antes de ligar.

Processo Aplicação indicada: atuadores. A ficha fornecida não informa padrão ou dimensões de conexão mecânica ao atuador; valide a montagem no desenho e na documentação do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de detecção de posição em atuador com entrada compatível com saída PNP e ligação M12 de 3 fios	✓	Corresponde à aplicação e às características elétricas explicitamente indicadas; confirme tensão e pinagem no datasheet.
Instalação com temperatura ambiente dentro da faixa de -25...70 °C	✓	A faixa informada para temperatura ambiente é -25...70 °C.
Sistema que exige saída diferente de PNP ou quantidade de fios diferente de 3	✗	A ficha especifica saída PNP e 3 fios; não atende ao requisito descrito.
Equipamento que exige protocolo de comunicação específico	✗	A ficha fornecida não confirma protocolo de comunicação para o MVQ101.
Montagem cujo padrão mecânico não foi verificado	✗	A aplicação em atuadores é informada, mas a ficha fornecida não especifica o padrão mecânico de montagem; validar desenho e documentação antes da instalação.

INSTALAÇÃO

Como instalar o MVQ101 IFM - Sensor de Posição IFM para Atuadores PNP, M12, 3 Fios

Confirme no datasheet que a aplicação é compatível com o atuador e com a saída PNP.
Verifique as dimensões e o espaço disponível usando o desenho em escala do fabricante.
Confirme no datasheet a tensão DC admissível e a pinagem da conexão M12 antes de energizar.
Garanta que a entrada do sistema seja compatível com uma saída PNP e com a configuração de 3 fios.
Instale o sensor conforme as instruções e referências mecânicas do fabricante; os detalhes de fixação não constam nos dados fornecidos.
Após a ligação, verifique a comutação de posição e confirme que as condições ambientais permanecem dentro dos limites especificados.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não reconhece a comutação.	Incompatibilidade entre a saída PNP do sensor e o tipo de entrada, ou ligação incorreta.	Confirme que a entrada aceita PNP e consulte no datasheet a pinagem M12 antes de verificar a ligação.
O sensor não comuta após a instalação.	Alimentação DC ou ligação dos 3 fios não corresponde aos requisitos do produto.	Compare a tensão aplicada e a pinagem real com os valores e o esquema do datasheet; a tensão nominal não consta dos dados fornecidos.
A detecção de posição é inconsistente.	Posicionamento ou montagem em relação ao atuador inadequados para a aplicação.	Revise a montagem conforme a documentação do fabricante e confirme a correspondência com o desenho do atuador.
O sensor apresenta falhas em campo após exposição ambiental.	Condições de instalação fora dos limites especificados ou proteção aplicada sem considerar as condições reais de exposição.	Confira se a temperatura ambiente está entre -25 e 70 °C e consulte o datasheet para as condições de aplicação dos graus IP 65 e IP 67.

DOCUMENTAÇÃO TÉCNICA

Datasheet MVQ101 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MVQ101 e para que tipo de aplicação serve?

É um sensor de posição IFM indicado para atuadores. Sua saída de comutação é PNP.

Que conexão e configuração elétrica devo prever?

O produto especifica conexão M12 e 3 fios, com alimentação DC e saída PNP. Consulte o datasheet para verificar tensão nominal e pinagem.

O sensor acompanha cabo ou acessórios?

A ficha fornecida não lista acessórios inclusos. Confirme com o fornecedor o conteúdo exato do fornecimento.

Ele serve para um circuito que exige saída NPN?

A ficha especifica saída PNP, não NPN. Para um circuito que exige NPN, verifique uma versão compatível com o requisito.

Posso usar o MVQ101 em temperaturas abaixo de -25 °C ou acima de 70 °C?

A faixa de temperatura ambiente informada é de -25 a 70 °C. A ficha não indica operação fora desses limites.

O sensor não é reconhecido pelo controlador; o que verifico antes de substituí-lo?

Confirme primeiro se a entrada do controlador aceita PNP e se a conexão de 3 fios está ligada conforme a pinagem do datasheet. A tensão aplicada também deve corresponder aos requisitos do fabricante.

A posição não é detectada de forma consistente; o que pode estar acontecendo?

Uma causa possível é o posicionamento ou a montagem em relação ao atuador. Confira a instalação e as referências mecânicas do fabricante antes de trocar o sensor.

Devo comprar o sensor avulso ou um kit?

A ficha identifica o MVQ101, mas não informa kit nem acessórios incluídos. Se precisar de cabo ou itens de montagem, confirme a disponibilidade e o conteúdo com o fornecedor.

Como decido entre este modelo e outro sensor de posição?

Escolha o MVQ101 se sua aplicação aceitar saída PNP, conexão M12 de 3 fios, alimentação DC e os limites ambientais informados. Se precisar de outra saída ou configuração, compare esses requisitos com a documentação da alternativa.

Há cuidados específicos para instalar e usar o MVQ101?

Verifique a pinagem e a tensão admissível no datasheet antes de energizar e valide a montagem no desenho do fabricante. Mantenha a temperatura ambiente dentro da faixa especificada.
