Sensor Magnético IFM MS5011 | Detecção PNP 60mm

Pré-visualizar: MS5011 IFM - Sensor Magnético IFM Detecção de posição PNP, 60mm, IP67

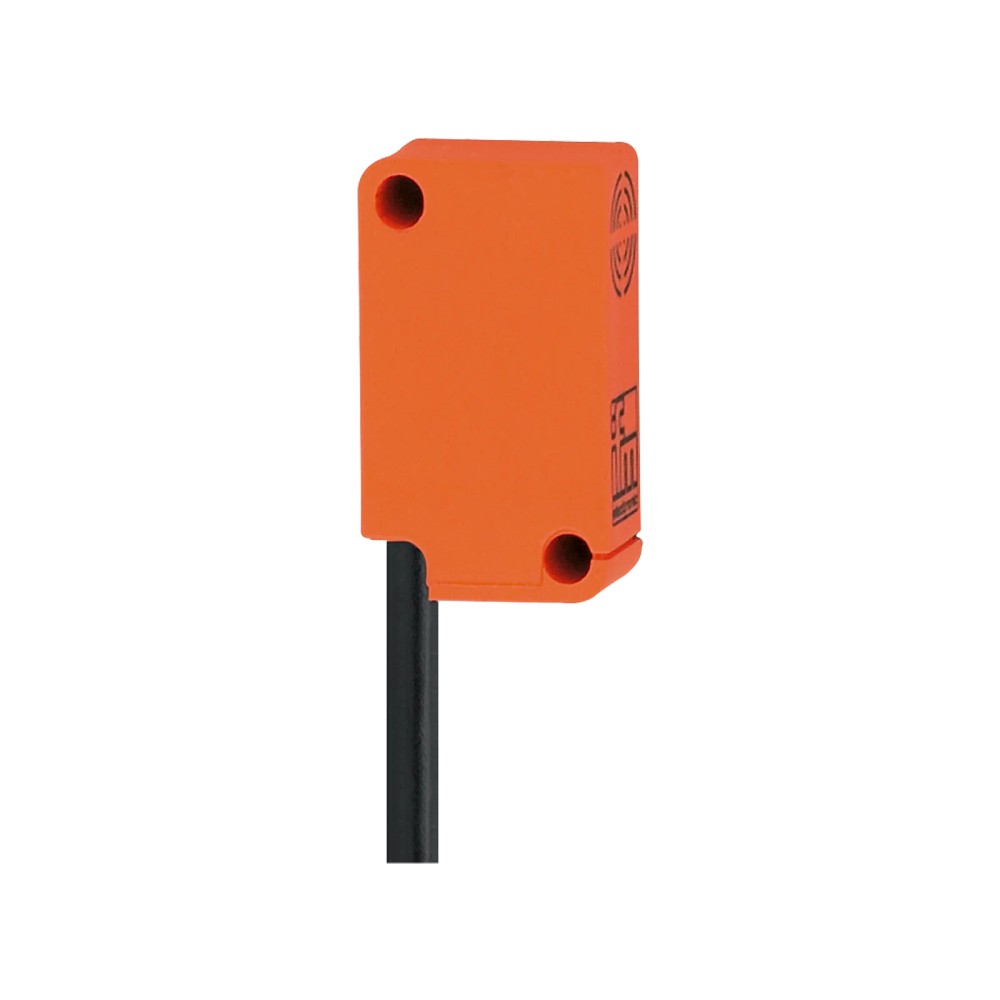

MS5011 IFM - Sensor Magnético IFM Detecção de posição PNP, 60mm, IP67

Imagem meramente ilustrativa

R$ 837,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MS5011
EAN: 4021179151917
NCM do produto: 85365090

Destaques do Produto Tipo de sensor...mais

Fechar menu

Saiba mais sobre: "MS5011 IFM - Sensor Magnético IFM Detecção de posição PNP, 60mm, IP67"

Destaques do Produto

Tipo de sensor

Magnético

Alcance de detecção

60 mm

Configuração de saída

PNP normalmente aberta

Tipo de corrente

Conexão

Cabo de 2 m, 3 fios

Grau de proteção

IP67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor Magnético IFM MS5011, PNP normalmente aberto, alcance de detecção de 60 mm, IP67

O IFM MS5011 é um sensor magnético para detecção de posição. Possui saída PNP normalmente aberta, alcance de detecção de 60 mm e conexão por cabo de 3 fios com 2 m de comprimento. Opera com corrente DC e tem grau de proteção IP67.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Modelo	MS5011
Tipo	Sensor magnético
Alcance de detecção	60 mm
Saída	PNP, normalmente aberta
Alimentação	DC
Conexão elétrica	Cabo PUR/PVC de 2 m, 3 fios
Grau de proteção	IP67
Temperatura ambiente	-25 a 75 °C
Dimensões	28 x 10 x 16 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de detecção magnética de posição que aceitem saída PNP normalmente aberta e corrente DC.
Instalações em que o cabo de 3 fios e 2 m seja adequado ao percurso elétrico.
Ambientes cuja temperatura ambiente esteja entre -25 e 75 °C e que requeiram grau de proteção IP67.

⚠ Considere outro se precisa de:

Aplicações que exijam saída diferente de PNP normalmente aberta, quando essa saída não puder ser compatibilizada com a entrada do sistema.
Instalações que requeiram alcance superior a 60 mm ou cabo de comprimento diferente sem extensão ou solução adicional validada.
Ambientes cuja temperatura fique fora da faixa especificada de -25 a 75 °C.

APLICAÇÕES E USO

Detecção de posição por princípio magnético em sistemas que aceitem saída discreta PNP normalmente aberta; aplicação inferida a partir do tipo de produto e da configuração elétrica, devendo ser validada conforme o alvo e a montagem.
Uso em ambiente com temperatura ambiente entre -25 e 75 °C e requisito de proteção IP67, respeitando as condições de instalação e operação do fabricante.
A ficha não identifica máquinas, atuadores ou alvos específicos compatíveis; confirme a aplicação mecânica no datasheet ou com a IFM.

COMO ESCOLHER

Antes de comprar o Sensor Magnético IFM MS5011, PNP normalmente aberto, alcance de detecção de 60 mm, IP67, verifique estes pontos:

Escolha o MS5011

Quando a aplicação requer detecção magnética de posição com alcance de 60 mm, saída PNP normalmente aberta, alimentação DC e conexão por cabo de 3 fios.

Avalie outra configuração

Se a entrada do controlador não aceitar sinal PNP normalmente aberto, ou se o alcance, comprimento de cabo ou condições ambientais necessários forem diferentes dos especificados, compare os requisitos com o datasheet antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca informada para o produto.
Modelo	MS5011	Código do produto e part number.
SKU	MS5011	Identificador do item no anúncio.
GTIN	4021179151917	Identificador comercial informado na ficha.
Categoria	Sensor magnético	Tipo de produto informado.

Detecção
Princípio/tipo de produto	Sensor magnético	Tipo de sensor informado na ficha.
Alcance de detecção	60 mm	Valor especificado para detecção.

Dados elétricos e saída
Tipo de corrente	DC	Tipo de corrente informado; tensão de alimentação não consta nos dados fornecidos.
Configuração de saída	PNP, normalmente aberto	Tipo lógico de saída informado para seleção da entrada de controle.
Frequência de comutação	5000 Hz	Frequência de comutação informada na ficha.
Quantidade de fios	3	Número de fios da conexão informado.

Conexão elétrica
Tipo e comprimento de conexão	Cabo PUR/PVC de 2 m	Cabo integrado informado na ficha.

Condições ambientais e proteção
Grau de proteção	IP67	Grau de proteção informado; consultar o fabricante para condições e limites de ensaio aplicáveis.
Temperatura ambiente	-25 a 75 °C	Faixa de temperatura ambiente informada.

Dados mecânicos
Dimensões	28 x 10 x 16 mm	Dimensões informadas para o produto.
Peso	60,5 g	Peso informado no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado; a ficha informa saída discreta PNP normalmente aberta.

Conexões

Elétrica Cabo PUR/PVC de 2 m, 3 fios; alimentação DC; saída PNP normalmente aberta. A ficha não especifica pinagem ou tensão nominal. Verifique o datasheet antes da ligação.

Processo Não há conexão de processo mecânica especificada na ficha. A montagem deve ser validada com o desenho dimensional e as instruções do fabricante.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle compatível com sensor DC de saída PNP normalmente aberta	✓	A configuração de saída informada para o MS5011 é PNP normalmente aberta.
Sistema que requer comunicação por protocolo digital	✗	A ficha informa saída discreta PNP e não especifica protocolo de comunicação.
Instalação com temperatura ambiente entre -25 e 75 °C	✓	Essa é a faixa de temperatura ambiente informada para o produto.
Aplicação que exige alcance de detecção maior que 60 mm	✗	O alcance de detecção informado é 60 mm.

INSTALAÇÃO

Como instalar o Sensor Magnético IFM MS5011, PNP normalmente aberto, alcance de detecção de 60 mm, IP67

Confirme no datasheet que a saída PNP normalmente aberta e a alimentação DC são compatíveis com a entrada e a alimentação do sistema.

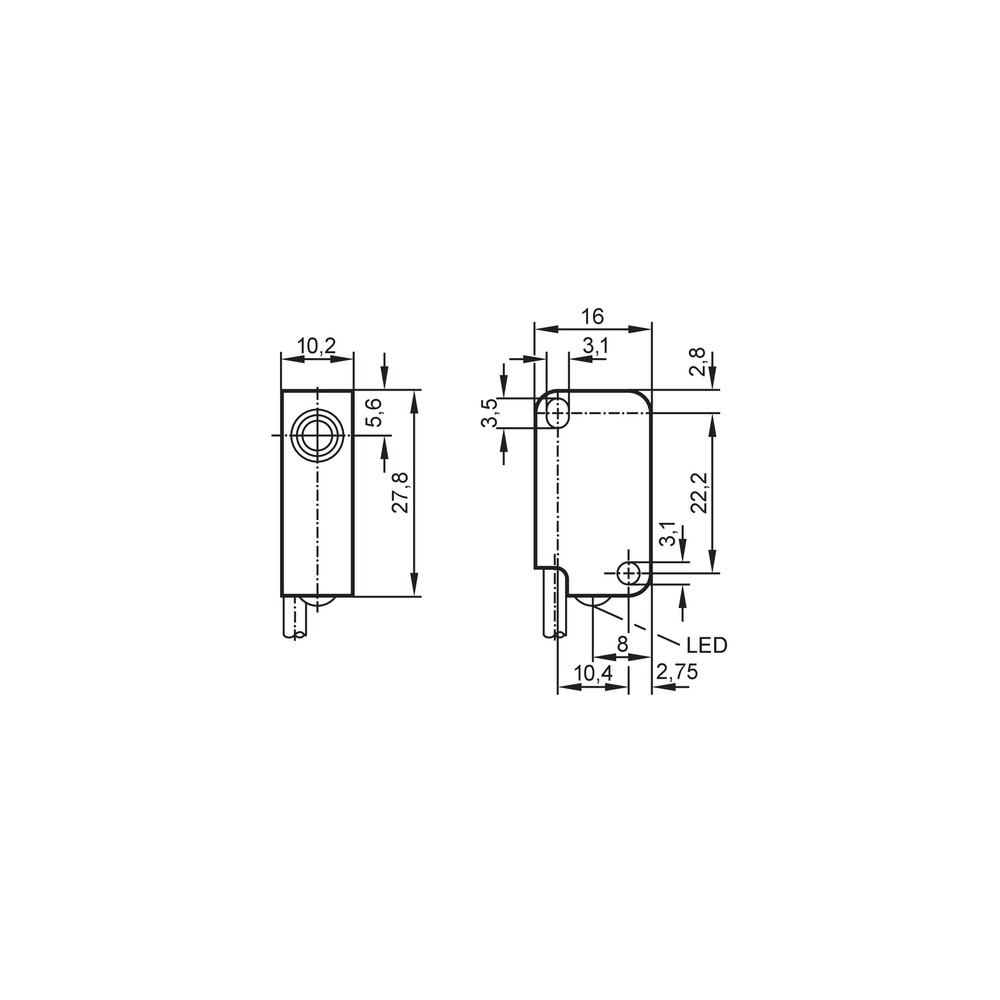

Consulte o desenho em escala para verificar dimensões e posicionamento mecânico antes da montagem.
Posicione o sensor em relação ao alvo magnético conforme as orientações do fabricante; a ficha fornecida não informa distância de montagem específica além do alcance de detecção.
Planeje o encaminhamento do cabo integrado de 2 m sem exceder o comprimento disponível ou aplicar esforços não especificados.
Faça as ligações dos 3 fios conforme a identificação indicada no datasheet; não deduza a pinagem apenas pela quantidade de fios.
Após energizar, valide a comutação na entrada de controle e verifique se a instalação permanece dentro das condições ambientais especificadas.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não muda de estado quando o sensor é acionado.	A entrada pode não ser compatível com a saída PNP normalmente aberta, ou a ligação pode não seguir o esquema do fabricante.	Confirme o tipo de entrada do controlador e compare cada ligação com o diagrama do datasheet; verifique também a alimentação DC.
O sensor não detecta o alvo na posição de montagem.	O posicionamento ou a relação entre sensor e alvo magnético pode não atender às condições de detecção da aplicação.	Consulte o datasheet, revise o alinhamento e a distância de montagem e confirme que o alvo utilizado é adequado; a ficha fornecida não especifica materiais ou geometrias de alvo.
A saída permanece ativa quando se esperava que estivesse aberta.	A configuração normalmente aberta pode ter sido interpretada incorretamente ou o estado pode depender da posição do alvo.	Verifique a lógica de entrada e compare o estado observado com o funcionamento normalmente aberto descrito pelo fabricante.
Falha intermitente após instalação ou durante operação.	Pode haver conexão elétrica incorreta, cabo danificado ou operação fora das condições ambientais especificadas.	Inspecione visualmente o cabo, confira as ligações pelo datasheet e compare a temperatura ambiente com a faixa de -25 a 75 °C.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MS5011 (Datasheet) Desenho em escala IFM MS5011 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MS5011 e para que serve?

É um sensor magnético destinado à detecção de posição. Fornece saída PNP normalmente aberta para sistemas DC.

O que acompanha o MS5011?

A ficha informa o sensor com cabo PUR/PVC de 2 m e 3 fios. Não há acessórios adicionais listados.

O sensor funciona com entrada NPN ou saída normalmente fechada?

A ficha especifica saída PNP normalmente aberta. Não indica configuração NPN nem normalmente fechada.

Posso usar o MS5011 em um ambiente acima de 75 °C?

A ficha especifica temperatura ambiente de até 75 °C. Não é possível confirmar adequação acima desse limite com os dados fornecidos.

O sensor acende ou comuta, mas o CLP não reconhece o sinal. O que verifico?

Verifique primeiro se a entrada do CLP é compatível com saída PNP normalmente aberta e se a ligação segue o diagrama do fabricante. Confirme também a alimentação DC.

A detecção falha de forma intermitente; preciso trocar o sensor?

Não necessariamente. Antes da troca, confira o alinhamento com o alvo, a integridade do cabo e as ligações elétricas conforme o datasheet.

É melhor comprar este sensor ou escolher uma versão com outra saída?

Escolha o MS5011 quando o sistema aceitar PNP normalmente aberta. Se a entrada exigir outra configuração, selecione um modelo cuja saída corresponda ao circuito, após confirmar os dados no datasheet.

O alcance de 60 mm é suficiente para qualquer alvo magnético?

A ficha informa alcance de detecção de 60 mm, mas não detalha materiais, geometrias ou condições do alvo. Valide a aplicação específica com o datasheet ou com a IFM.

Como devo instalar e ligar o sensor?

Use o desenho em escala para conferir a montagem e o datasheet para identificar os fios. Não determine a pinagem apenas pela quantidade de fios.

Posso conectar o sensor diretamente a qualquer controlador?

Não. Confirme que o controlador aceita sinal DC PNP normalmente aberto e consulte o esquema elétrico do fabricante antes da ligação.

GLOSSÁRIO TÉCNICO

Sensor magnético

Sensor que detecta um alvo por princípio magnético; o MS5011 é identificado como sensor magnético. (Ref.: tipo de produto)

PNP

Configuração de saída indicada para compatibilizar o sensor com a entrada do sistema de controle. (Ref.: configuração de saída PNP)

Normalmente aberto

Configuração de saída indicada como normalmente aberta na ficha do produto. (Ref.: configuração de saída normalmente aberta)

Grau de proteção IP67

Classificação de proteção informada para o invólucro; consulte a documentação do fabricante para condições e limites de ensaio aplicáveis. (Ref.: grau de proteção IP67)

Frequência de comutação

Frequência de comutação especificada para o sensor. (Ref.: frequência de comutação 5000 Hz)
