Detector para Cilindros IFM MR0121

Pré-visualizar: MR0121 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed PNP 1000Hz M12

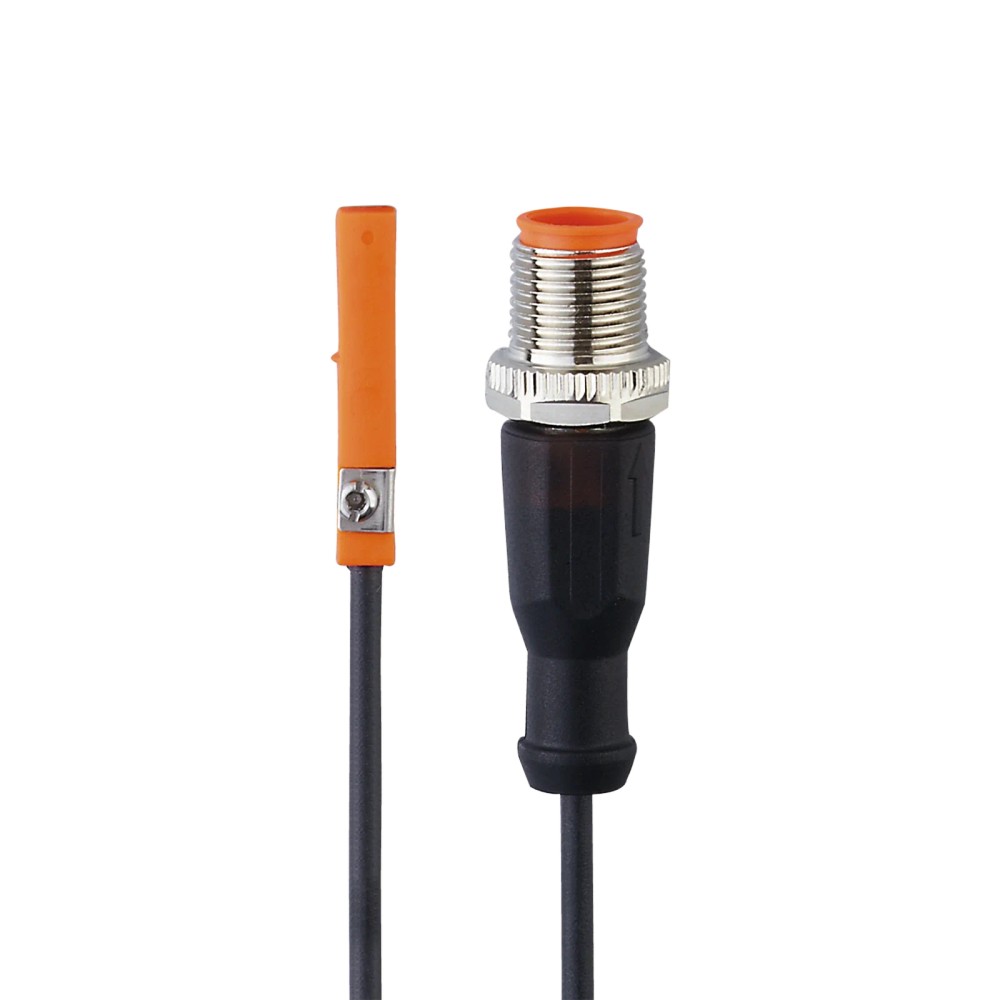

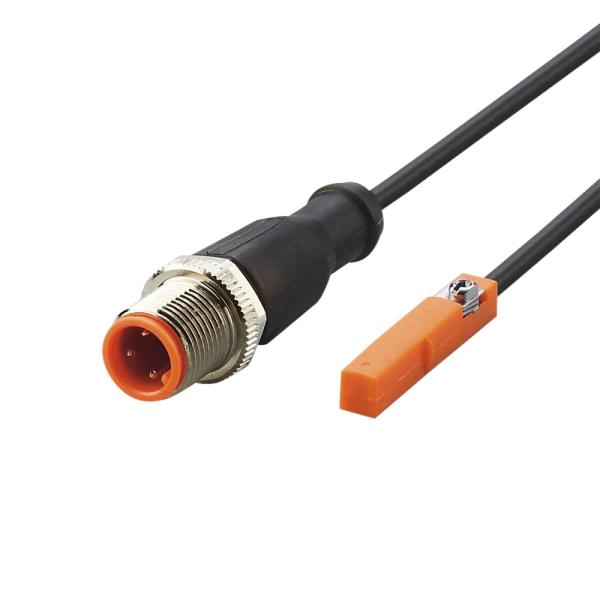

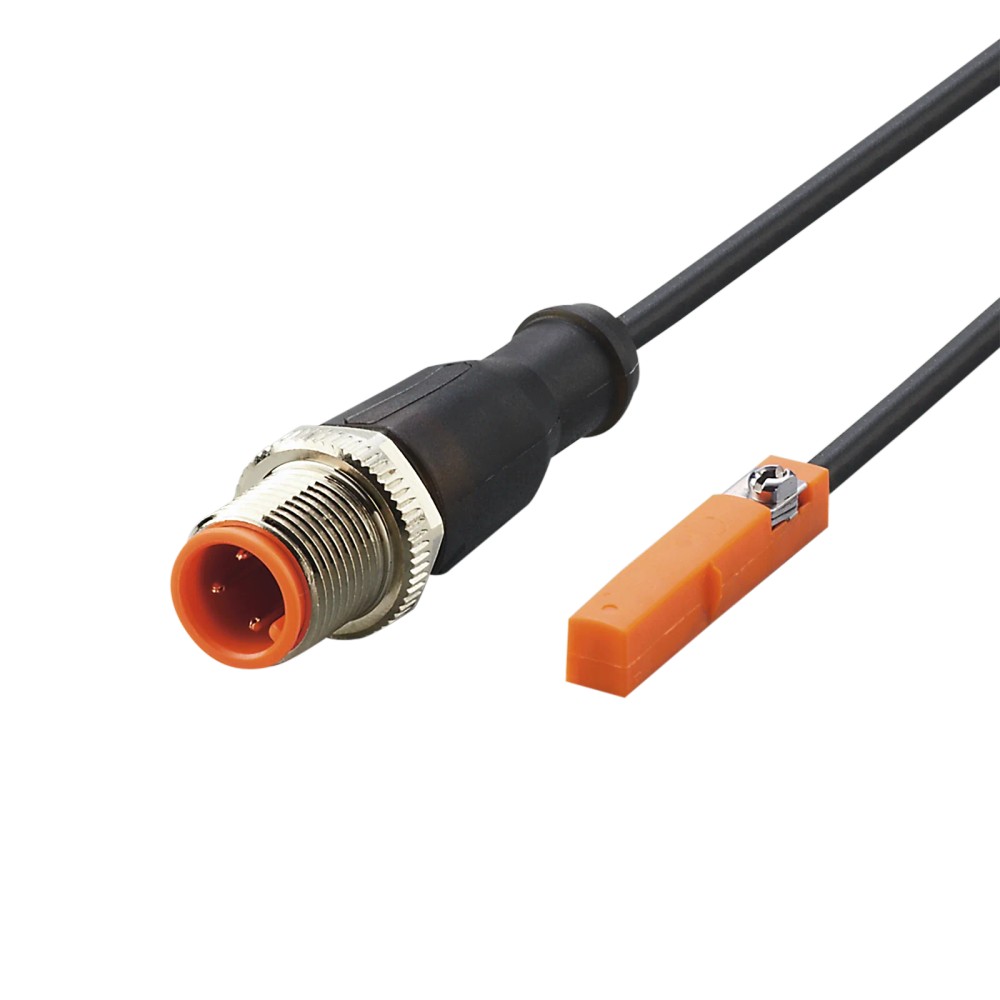

MR0121 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed PNP 1000Hz M12

Imagem meramente ilustrativa

R$ 361,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MR0121
EAN: 4021179255806
NCM do produto: 85365090

Destaques do Produto Tipo de Ranhura...mais

Fechar menu

Saiba mais sobre: "MR0121 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed PNP 1000Hz M12"

Destaques do Produto

Tipo de Ranhura

T-Slot

Tecnologia

Reed

Saída

PNP

Conexão

M12

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MR0121 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed PNP 1000Hz M12

O MR0121 é um detector de proximidade magnético baseado em tecnologia reed, otimizado para cilindros pneumáticos com ranhura em T. Ele permite o monitoramento preciso de posição industrial operando em frequências de até 1000 Hz. Com alimentação versátil de 5 a 50 V AC/DC e saída PNP, oferece uma interface M12 robusta para conexão confiável.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	Reed
Tipo de Saída	PNP
Frequência	1000 Hz
Tensão	5-50 V AC/DC
Conexão	M12
Proteção	IP65/IP67
Sensibilidade	2.1 mT
Dimensões	30,5 x 5 x 6,5 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T (padrão industrial)
Aplicações de fim de curso e monitoramento de posição
Sistemas de automação que operam com tensões entre 5-50V AC/DC

⚠ Considere outro se precisa de:

Cilindros sem ranhura em T ou ranhuras com formato incompatível
Aplicações que exigem proteção contra curto-circuito integrada no sensor
Ambientes com interferências magnéticas externas intensas que podem causar falsas leituras

APLICAÇÕES E USO

Detecção de fim de curso em cilindros pneumáticos
Monitoramento de posição de pistões em máquinas de montagem
Automação industrial que utiliza atuadores com ranhura T

COMO ESCOLHER

Antes de comprar o MR0121 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed PNP 1000Hz M12, verifique estes pontos:

Quando escolher este modelo

Selecione o MR0121 quando possuir cilindros padrão com ranhura em T e necessitar de um sensor de custo-benefício que opere com tensões AC/DC em sistemas de automação de propósito geral.

Quando buscar alternativas

Busque alternativas se sua aplicação exigir proteção contra curto-circuito integrada, detecção de alta precisão em ambientes com alta vibração mecânica, ou se o cilindro utilizar ranhuras de montagem diferentes do padrão T.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tecnologia	Reed	Princípio de funcionamento eletromecânico
Saída	PNP	Configuração da comutação
Função	Normalmente aberto	Estado do contato sem detecção

Performance
Tensão de operação	5...50 V AC/DC	Faixa de alimentação permitida
Frequência de comutação	1000 Hz	Capacidade máxima de ciclos por segundo
Corrente máxima	500 mA (DC) / 350 mA (AC)	Capacidade de carga da saída

Dados Mecânicos
Dimensões	30,5 x 5 x 6,5 mm	Dimensões físicas do invólucro
Conexão	M12	Tipo de conexão elétrica
Grau de proteção	IP65 / IP67	Resistência a ambientes agressivos

COMPATIBILIDADE

Comunicação

• N/A (Sinal digital discreto)

Conexões

Elétrica Conector M12, 4 pinos

Processo Ranhura em T (inserção)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com Ranhura em T	✓	O design é específico para este perfil de fixação.
Necessidade de proteção contra curto-circuito	✗	Este modelo não possui eletrônica de proteção contra curto-circuito.
Conexão com CLP (Entrada PNP)	✓	A saída do sensor é compatível com entradas digitais tipo PNP.

INSTALAÇÃO

Como instalar o MR0121 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed PNP 1000Hz M12

Limpe a ranhura T do cilindro para remover resíduos.
Insira o sensor na ranhura deslizando-o até a posição aproximada.
Posicione o sensor onde o pistão deve ser detectado.
Aperte o parafuso de fixação (porca moleteada) para travar o sensor na ranhura.
Conecte o cabo M12 ao conector do sensor.
Verifique o acendimento do LED amarelo ao passar o pistão para confirmar o ajuste.

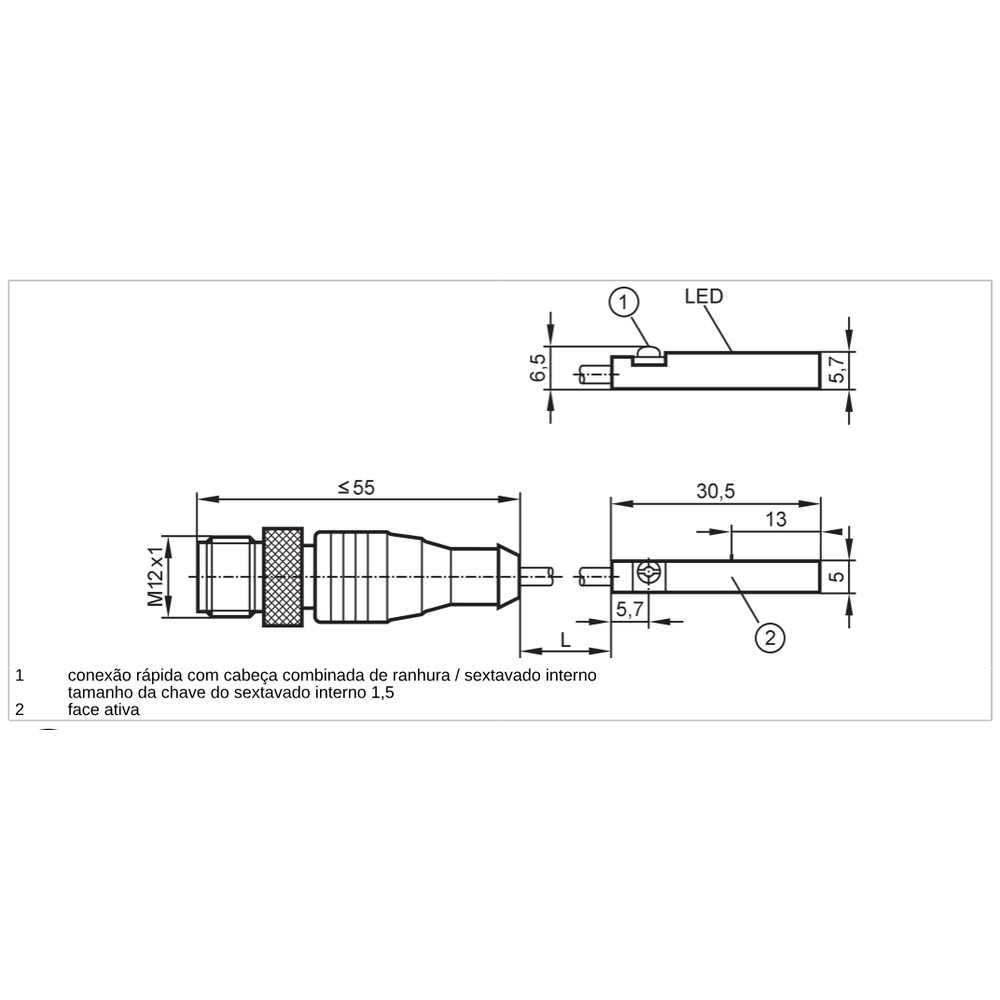

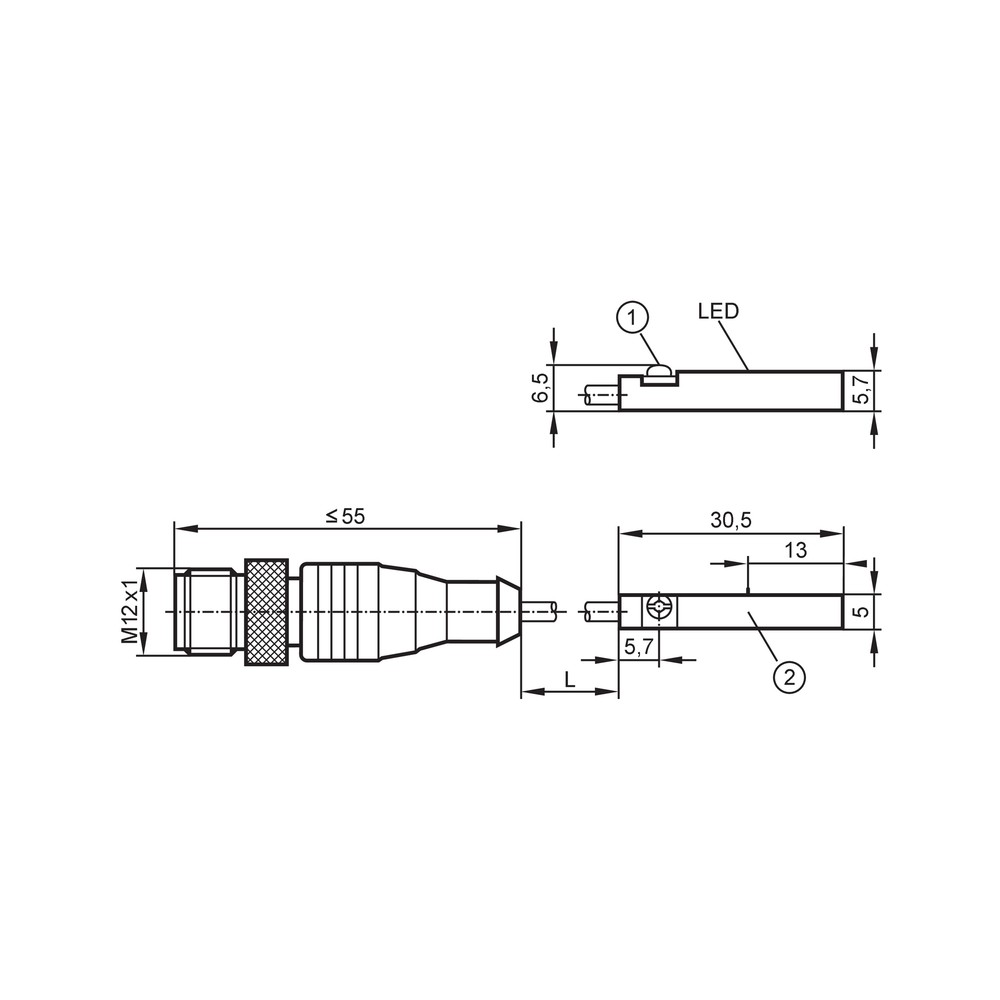

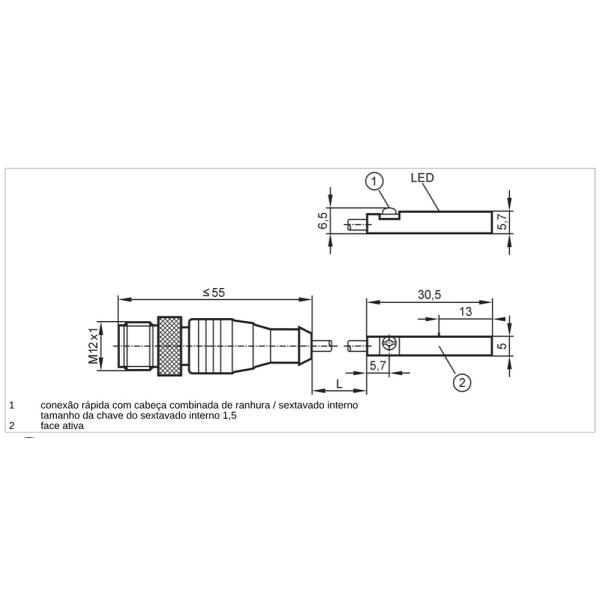

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Borra de memória
Clips para cabos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou não acende o LED	Desalinhamento magnético ou pistão fora de alcance	Verifique o posicionamento do sensor na ranhura e a presença de campo magnético
O sensor não responde à atuação	Falha na fiação ou falta de alimentação	Meça a tensão nos pinos do conector M12 conforme diagrama
Comportamento errático ou danos ao contato	Corrente excedendo limite nominal	Verifique se a carga conectada excede 500mA (DC) ou 350mA (AC)
Desgaste prematuro do contato reed	Carga indutiva sem proteção externa	Confirme se há diodo de proteção ou varistor instalado para cargas indutivas

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos MR0121 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o sensor MR0121 e para que serve?

Este é um sensor de detecção de posição para cilindros pneumáticos com ranhura em T, utilizando tecnologia de contato reed para o acionamento.

O que acompanha o produto na embalagem?

O sensor acompanha uma borra de memória e um clipe para fixação do cabo, facilitando a montagem no cilindro.

O MR0121 possui proteção contra curto-circuito?

Este sensor não possui proteção integrada contra curto-circuitos ou sobrecarga, sendo necessário garantir a proteção do circuito externamente.

Este sensor serve para qualquer tipo de cilindro?

Não é indicado para ranhuras que não sigam o padrão T-slot, como ranhuras em C ou trilhos cilíndricos sem ranhura.

O sensor não está detectando o pistão, o que fazer?

Se o LED amarelo não acende durante a passagem do pistão, verifique primeiro o alinhamento físico do sensor na ranhura e a tensão de alimentação.

O sensor está sempre ligado ou nunca liga, qual a causa?

Isso geralmente indica falha na conexão, cabo rompido ou inversão de polaridade, já que o sensor possui proteção contra inversão, mas não contra curto.

Devo escolher este sensor reed ou um sensor eletrônico?

A escolha depende da tecnologia de comutação; sensores reed são eletromecânicos e ideais para correntes baixas em AC/DC, enquanto sensores eletrônicos (como magnetoresistivos) oferecem maior durabilidade em ciclos de vida muito altos.

Este modelo é melhor que uma versão com cabo fixo sem conector?

A compra deste modelo é ideal para aplicações de automação padrão onde se busca simplicidade de integração com conexão M12 em sistemas AC ou DC.

Como instalar este sensor corretamente no cilindro?

A instalação deve ser feita inserindo o sensor na ranhura em T, posicionando-o onde a detecção é necessária e travando-o com o parafuso de fixação, garantindo que o cabo esteja seguro com os clipes fornecidos.

Qual a procedência do sensor MR0121?

O produto é fabricado pela IFM, empresa global de automação, e o faturamento é realizado diretamente por eles, garantindo a procedência técnica do item.
