Detector de Cilindro IFM MR0120

Pré-visualizar: MR0120 IFM - Detector de Cilindro Reed Ranhura em T PNP, M8, 0,3m

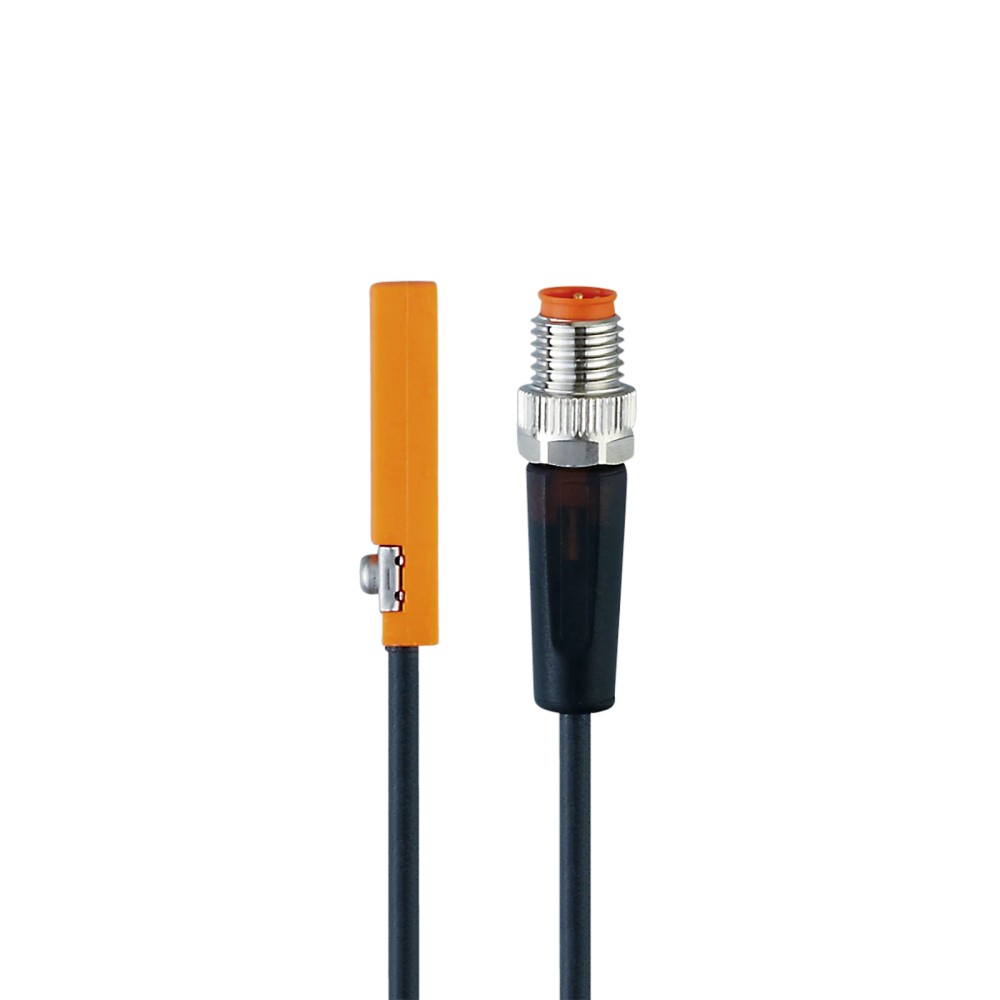

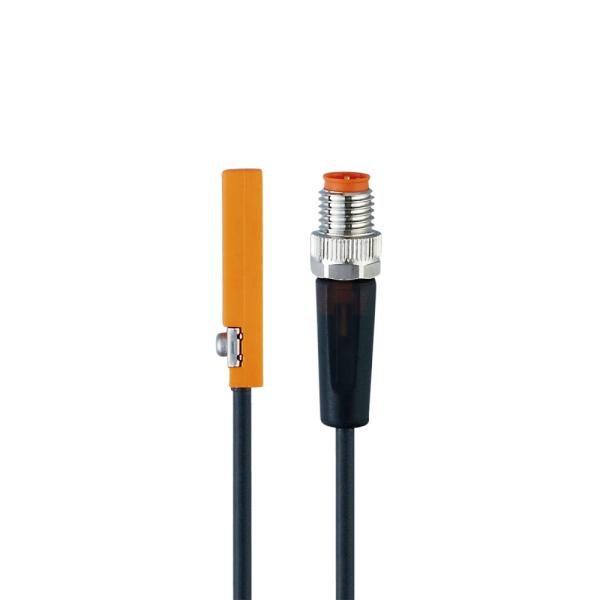

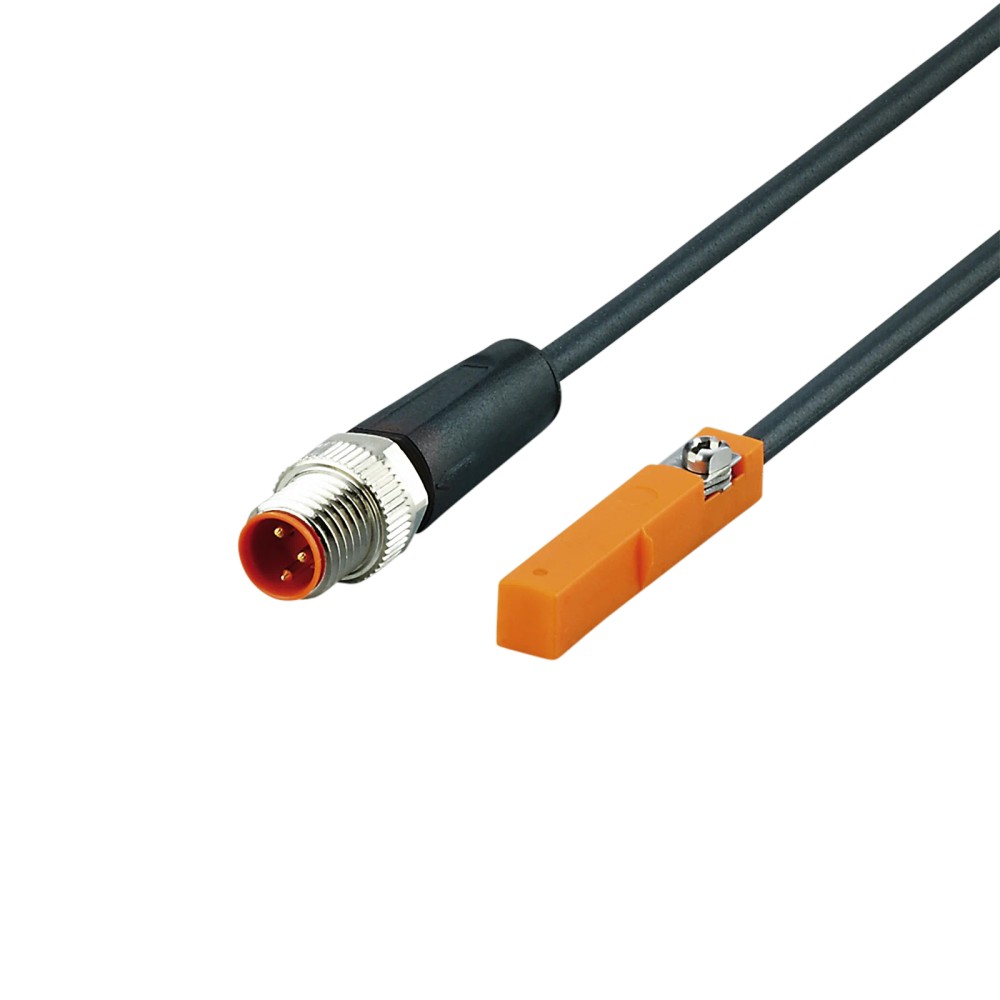

MR0120 IFM - Detector de Cilindro Reed Ranhura em T PNP, M8, 0,3m

Imagem meramente ilustrativa

R$ 345,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MR0120
EAN: 4021179255790
NCM do produto: 85365090

Destaques do Produto Ranhura do cilindro...mais

Fechar menu

Saiba mais sobre: "MR0120 IFM - Detector de Cilindro Reed Ranhura em T PNP, M8, 0,3m"

Destaques do Produto

Ranhura do cilindro

Ranhura em T

Tecnologia

Contato Reed

Saída

PNP, normalmente aberta

Alimentação

5 a 50 V AC/DC

Conexão elétrica

M8, 3 contatos

Comprimento do cabo

0,3 m, PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MR0120 IFM – Detector de cilindro Reed para ranhura em T, PNP, M8, cabo PUR de 0,3 m

O IFM MR0120 é um detector magnético para cilindros com ranhura em T, baseado em contato Reed. Detecta a posição do pistão e fornece saída PNP normalmente aberta. Opera em 5 a 50 V AC/DC, possui conexão M8 de 3 contatos e grau de proteção IP65/IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Detector magnético para cilindros com ranhura em T
Tecnologia de contato	Reed
Função elétrica	PNP, normalmente aberto
Tensão de operação	5 a 50 V AC/DC
Conexão elétrica	M8, codificação A, 3 contatos
Cabo	0,3 m, PUR
Grau de proteção	IP65 e IP67
Frequência de comutação	1000 Hz AC / 1000 Hz DC
Dimensões	30,5 x 5 x 6,5 mm
Temperatura ambiente	-25 a 70 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T e compatibilidade mecânica com o formato do sensor.
Aplicações de detecção de posição do pistão que aceitem contato Reed, saída PNP normalmente aberta e alimentação dentro da faixa especificada.

⚠ Considere outro se precisa de:

Não selecionar para cilindros sem ranhura em T ou cuja geometria não aceite esse formato de detector.
Não selecionar quando o circuito exigir proteção integrada contra curto-circuito ou sobrecarga: essas proteções não estão presentes neste modelo.

APLICAÇÕES E USO

Uso declarado: detecção de posição em cilindros com ranhura em T, por contato Reed.
Possibilidade de aplicação: sinalização de posição do pistão para uma entrada de controle compatível com PNP normalmente aberta; validar a carga e a ligação elétrica conforme datasheet.
Operação dentro da faixa ambiente especificada de -25 a 70 °C; fora dela, a ficha não confirma o funcionamento.
A ficha informa velocidade de passagem do pistão de até 10 m/s; demais condições de aplicação devem ser verificadas na documentação do fabricante.

COMO ESCOLHER

Antes de comprar o MR0120 IFM – Detector de cilindro Reed para ranhura em T, PNP, M8, cabo PUR de 0,3 m, verifique estes pontos:

Escolha o MR0120 quando

O cilindro tiver ranhura em T compatível e a entrada do circuito aceitar contato Reed PNP normalmente aberto, alimentação de 5 a 50 V AC/DC e conexão M8 de 3 contatos.

Considere outra configuração quando

A instalação exigir saída diferente de PNP normalmente aberta, tecnologia diferente de Reed, outro tipo de ranhura, cabo de outro comprimento ou proteção integrada contra curto-circuito/sobrecarga. Confirme a interface exigida pelo circuito e pelo cilindro antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Detector para cilindros de ranhura em T com contato Reed	Aplicação declarada pelo fabricante.
Modelo	MR0120	Código do produto.
Marca	IFM / ifm electronic	Fabricante identificado na ficha.
Tipo de cilindro	Cilindro com ranhura T	Geometria de montagem especificada.
Montagem	Embutido	Tipo de montagem informado na ficha.
Princípio de trabalho	Contato Reed	Tecnologia de comutação do detector.
Sensibilidade magnética	2,1 mT	Valor especificado para atuação magnética.

Dados elétricos
Tensão de operação	5 a 50 V AC/DC	Faixa de alimentação indicada pelo fabricante.
Classe de proteção	III	Classificação elétrica declarada.
Capacidade de comutação máxima	10 W	Limite de potência de comutação indicado na ficha.
Corrente máxima constante da saída AC	350 mA	Limite contínuo especificado para funcionamento AC.
Corrente máxima constante da saída DC	500 mA	Limite contínuo especificado para funcionamento DC.
Queda de tensão máxima da saída AC	2 V	Valor máximo especificado para a saída em AC.
Queda de tensão máxima da saída DC	2 V	Valor máximo especificado para a saída em DC.
Proteção contra inversão de polaridade	Sim	Proteção indicada na ficha.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção.
Proteção contra sobrecarga	Não	A ficha informa ausência dessa proteção.
Fusível de proteção necessário	Conforme IEC 60127-2, folha 1; até 0,75 A, rápido, em DC; até 0,6 A, rápido, em AC	Requisito de proteção indicado pelo fabricante.
Compatibilidade eletromagnética	EN 61000-4-2: ESD CD/AD 8 kV; EN 61000-4-3: HF irradiado 10 V/m; EN 61000-4-4: Burst 2 kV; EN 61000-4-6: AF com fio 10 V; EN 55011 classe B	Parâmetros e normas EMC listados na ficha.

Saídas e comutação
Função elétrica	PNP	Tipo de saída informado pelo fabricante.
Tipo de contato	Normalmente aberto	Estado de saída declarado.
Número de fios	3	Configuração indicada na ficha.
Frequência de comutação AC	1000 Hz	Frequência máxima especificada para AC.
Frequência de comutação DC	1000 Hz	Frequência máxima especificada para DC.
Tempo máximo de queda	0,1 ms	Valor de queda especificado.
Tempo máximo de comutação, incluindo saltos	0,6 ms	Tempo máximo indicado pelo fabricante, incluindo oscilação do contato.
Ciclos de comutação no CLP	40 milhões	Quantidade informada na ficha para ciclos de comutação no CLP.
Velocidade de passagem do pistão	10 m/s	Limite informado na ficha.
Histerese	1 mm	Valor indicado na ficha.
Repetibilidade	< 0,2 mm	Valor de repetibilidade declarado.

Conexões
Conector elétrico	1 x M8, codificação A, 3 contatos	Configuração de conexão especificada.
Bloqueio do conector	Porca moleteada, rotatório, com proteção antivibratória	Detalhe de acoplamento indicado na ficha.
Cabo	0,3 m, PUR	Comprimento e material do cabo fornecidos.

Condições ambientais e proteção
Grau de proteção	IP65 e IP67	Classes declaradas na ficha; observar as condições de instalação e conexão do fabricante.
Temperatura ambiente	-25 a 70 °C	Faixa de operação ambiente especificada.

Dados mecânicos
Dimensões	30,5 x 5 x 6,5 mm	Dimensões declaradas do produto.
Peso	14,8 g	Peso informado na ficha.
Materiais	PA; conexão rápida em aço inoxidável	Materiais indicados pelo fabricante.
Acessório incluído	1 borracha de memória e 1 clip para cabos	Itens listados como material incluído.

Displays e elementos de operação
Indicador de estado de chaveamento	1 LED amarelo	Indicação visual de estado especificada.

Dados de conformidade e identificação
Número de aprovação UL	C004	Identificação informada na ficha.
MTTF	20385 anos	Valor informado no conjunto de dados; consulte a documentação do fabricante para condições de referência.
GTIN	4021179255790	Identificador comercial do produto.
NCM	8536.50.90	Classificação fiscal informada na ficha.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação indicado; trata-se de um detector de posição com saída elétrica de comutação.

• Compatibilidade elétrica condicionada à entrada que aceite saída PNP normalmente aberta e à alimentação de 5 a 50 V AC/DC.

Conexões

Elétrica Conector M8, codificação A, 3 contatos, com bloqueio por porca moleteada rotatória e proteção antivibratória. O produto tem saída PNP normalmente aberta; verificar a pinagem no datasheet antes da ligação.

Processo Montagem embutida em ranhura T de cilindro compatível. A ficha não informa uma interface de processo roscada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindro com ranhura T e entrada compatível com PNP normalmente aberta	✓	Corresponde ao tipo de ranhura e à função elétrica especificados para o produto; confirme também a compatibilidade física do cilindro.
Circuito com alimentação entre 5 e 50 V AC/DC e conexão M8 de 3 contatos compatível	✓	A faixa de tensão e a conexão estão especificadas para o MR0120.
Aplicação que exige proteção contra curto-circuito ou sobrecarga integrada	✗	A ficha informa que o produto não possui proteção contra curto-circuito nem contra sobrecarga.
Cilindro sem ranhura em T	✗	O modelo é especificado para montagem em cilindros com ranhura em T.
Aplicação com temperatura ambiente fora de -25 a 70 °C	✗	A condição excede a faixa de temperatura ambiente especificada.

INSTALAÇÃO

Como instalar o MR0120 IFM – Detector de cilindro Reed para ranhura em T, PNP, M8, cabo PUR de 0,3 m

Confirme que o cilindro possui ranhura em T compatível com a montagem do MR0120.
Verifique a compatibilidade mecânica e a posição de montagem embutida conforme o desenho dimensional do fabricante.
Insira e fixe o detector na ranhura usando o método de fixação previsto para o cilindro; não force o corpo nem o conector.
Desenergize o circuito antes de realizar a conexão e confira a pinagem no datasheet.
Confirme que a alimentação está entre 5 e 50 V AC/DC e que a entrada aceita saída PNP normalmente aberta.
Após a ligação, energize o sistema e verifique o LED amarelo e a comutação ao deslocar o pistão.

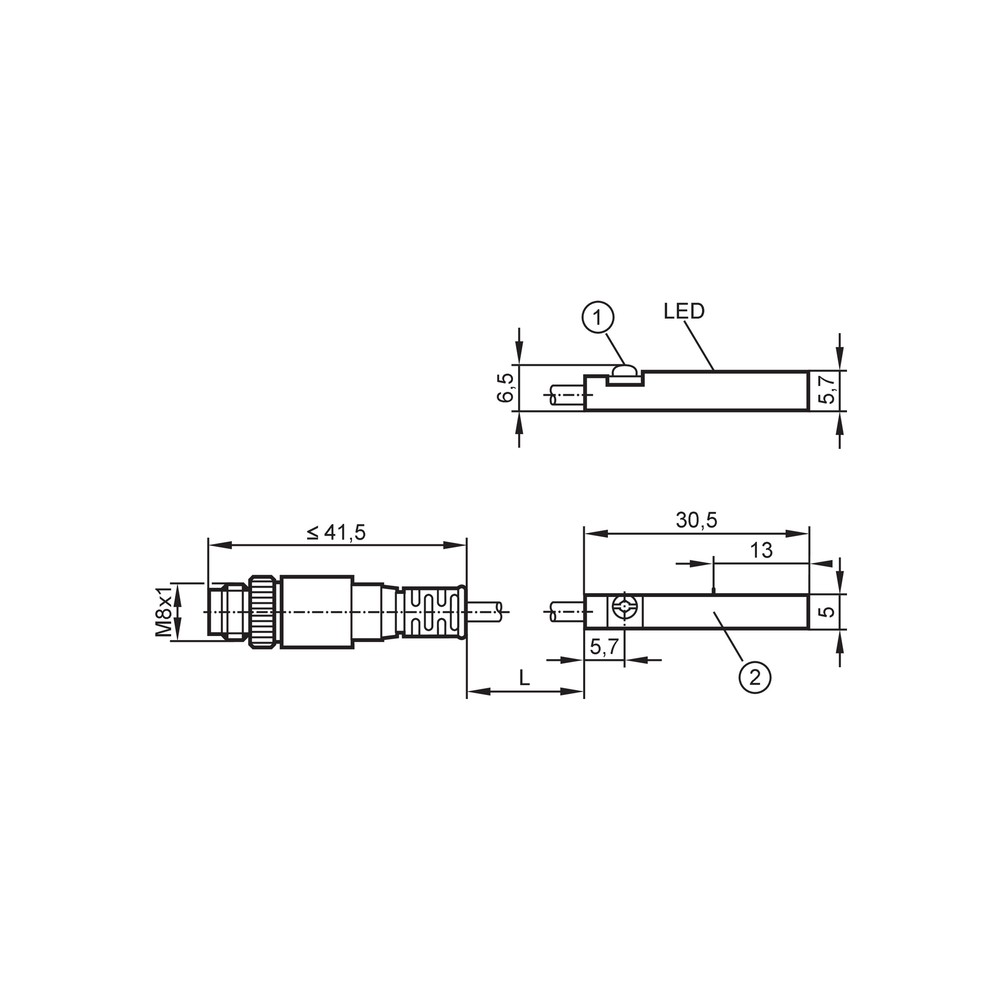

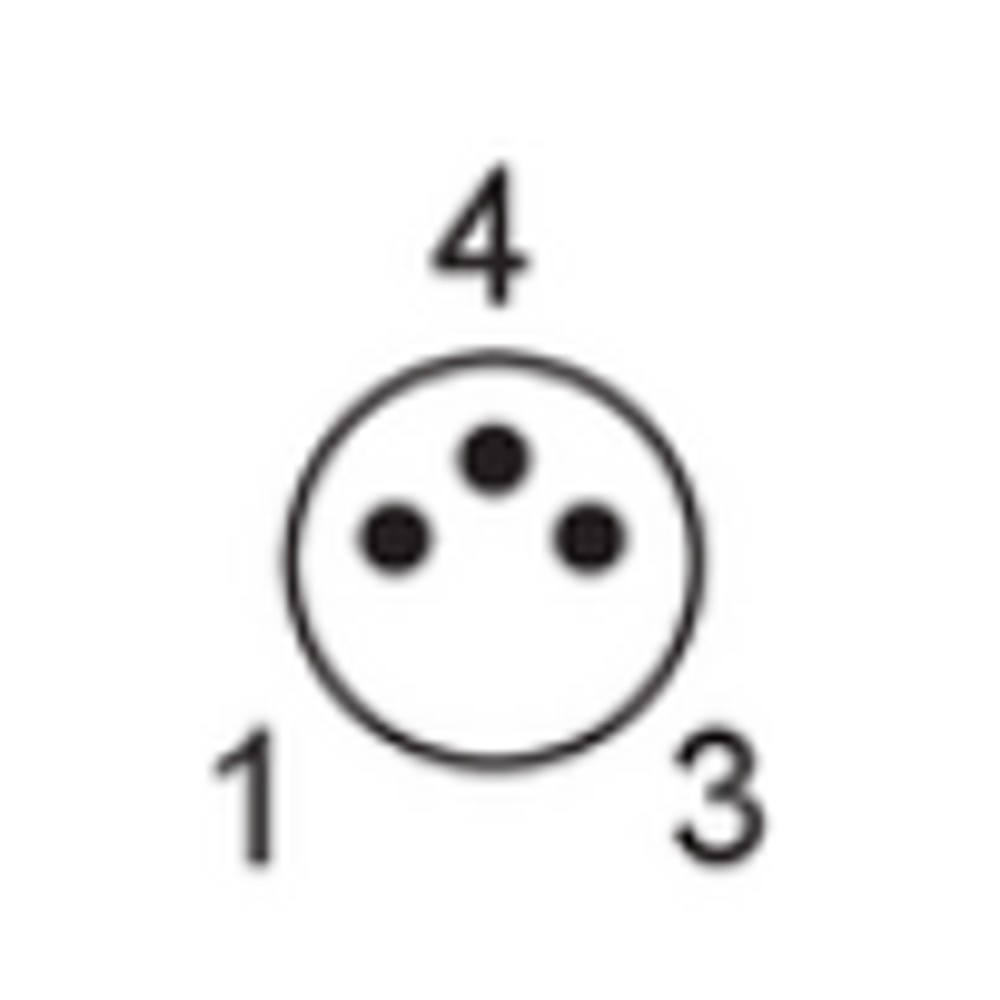

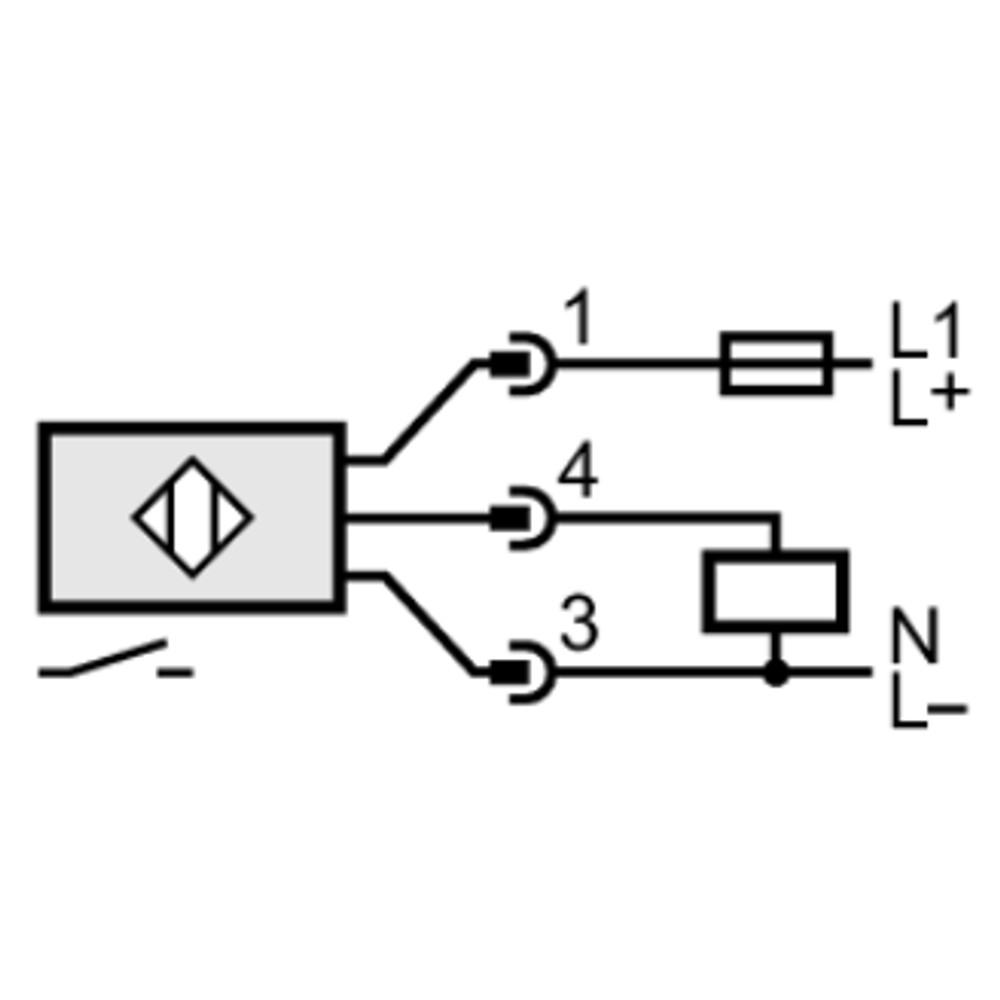

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

1 borracha de memória
1 clip para cabos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não registra a posição do pistão.	Alimentação fora da faixa especificada, conexão incorreta ou entrada de controle incompatível com PNP normalmente aberta.	Meça a alimentação no sensor, confira a pinagem no datasheet e confirme o tipo de entrada do controlador.
A saída permanece no mesmo estado durante o movimento do pistão.	O detector pode estar fora da posição de atuação ou o cilindro pode não ter a geometria de ranhura compatível.	Confirme a montagem na ranhura T e observe o LED amarelo enquanto o pistão se desloca.
O sensor deixa de operar após uma falha elétrica.	Possível curto-circuito ou sobrecarga; o produto não possui proteção integrada contra essas condições.	Desenergize o circuito e verifique carga, corrente, curto-circuitos e o fusível de proteção requerido pelo fabricante antes de religar.
Comutação instável ou intermitente.	Conector M8 mal acoplado, cabo ou conexão sujeitos a falha, ou alinhamento/posição inadequados no cilindro.	Inspecione o acoplamento e o cabo, confirme a fixação do sensor e observe a indicação LED durante o ciclo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MR0120 – português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MR0120 e para que serve?

É um detector para cilindros com ranhura em T que usa contato Reed para detectar a posição do pistão. Sua saída é PNP normalmente aberta.

Com quais entradas de controle ele pode ser usado?

Pode ser conectado a circuitos com entrada compatível com PNP normalmente aberta, respeitando a alimentação de 5 a 50 V AC/DC e os limites elétricos da ficha. Confirme a pinagem no datasheet.

O que acompanha o detector?

A ficha lista uma borracha de memória e um clip para cabos. O produto tem cabo PUR de 0,3 m e conexão M8.

Ele serve para cilindro sem ranhura em T?

Não: o MR0120 é especificado para montagem em ranhura T. A ficha não confirma compatibilidade com outros formatos de ranhura.

Posso usar este sensor se o circuito exigir proteção contra curto-circuito?

Não conte com proteção integrada: a ficha informa que o modelo não possui proteção contra curto-circuito. Verifique a proteção do circuito e o fusível requerido pelo fabricante.

O LED acende, mas o CLP não recebe o sinal; o que verifico?

Confira se a entrada do CLP aceita PNP normalmente aberta e se a ligação M8 está correta. Verifique também a alimentação e a pinagem conforme o datasheet.

O sinal fica sempre ligado ou desligado; preciso trocar o detector?

Antes de trocar, observe o LED durante o movimento, confira a posição de montagem na ranhura e verifique a conexão e a alimentação. Se o LED comutar, investigue a ligação e a entrada do controlador.

Quando escolher este modelo em vez de outro detector para cilindro?

Escolha o MR0120 quando forem necessários montagem em ranhura T, contato Reed, saída PNP normalmente aberta e conexão M8. Se o circuito exigir outra saída, outra tecnologia ou proteção integrada contra curto-circuito/sobrecarga, selecione uma versão que atenda a esses requisitos.

Como instalar e confirmar o funcionamento?

Monte o detector na ranhura T conforme as instruções do cilindro e conecte com o circuito desenergizado, usando o datasheet para a pinagem. Depois, energize e observe o LED amarelo durante o deslocamento do pistão.

Qual proteção elétrica externa deve ser considerada?

A ficha indica fusível miniatura conforme IEC 60127-2, folha 1: até 0,75 A, rápido, em DC; até 0,6 A, rápido, em AC. Dimensione e instale a proteção conforme a documentação do fabricante.

GLOSSÁRIO TÉCNICO

Contato Reed

Contato acionado pela presença de um campo magnético, usado neste detector para sinalizar a posição do pistão.

PNP

Tipo de saída de comutação que fornece sinal positivo à carga quando acionada; a entrada conectada deve ser compatível.

Normalmente aberto

Configuração de contato cuja saída permanece aberta no estado normal e fecha quando ocorre a atuação.

IP65 / IP67

Graus de proteção declarados para o invólucro; a manutenção da proteção depende da instalação e do acoplamento adequados.

Histerese

Diferença entre os pontos de atuação e de retorno durante a comutação, conforme o valor especificado para o sensor.
