- Referência do fabricante: MR0102
- EAN: 4021179255752
- NCM do produto: 85365090
Destaques do Produto
Tecnologia
Reed...mais
Saiba mais sobre: "MR0102 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed, M8, 0.3m, IP67"
Destaques do Produto
Tecnologia
Reed
Tipo de Cilindro
Ranhura T
Conexão
M8
Comprimento do cabo
0,3 m
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

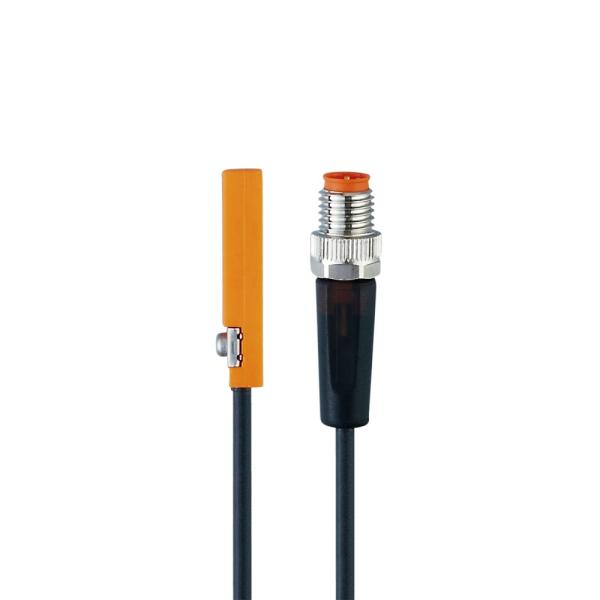

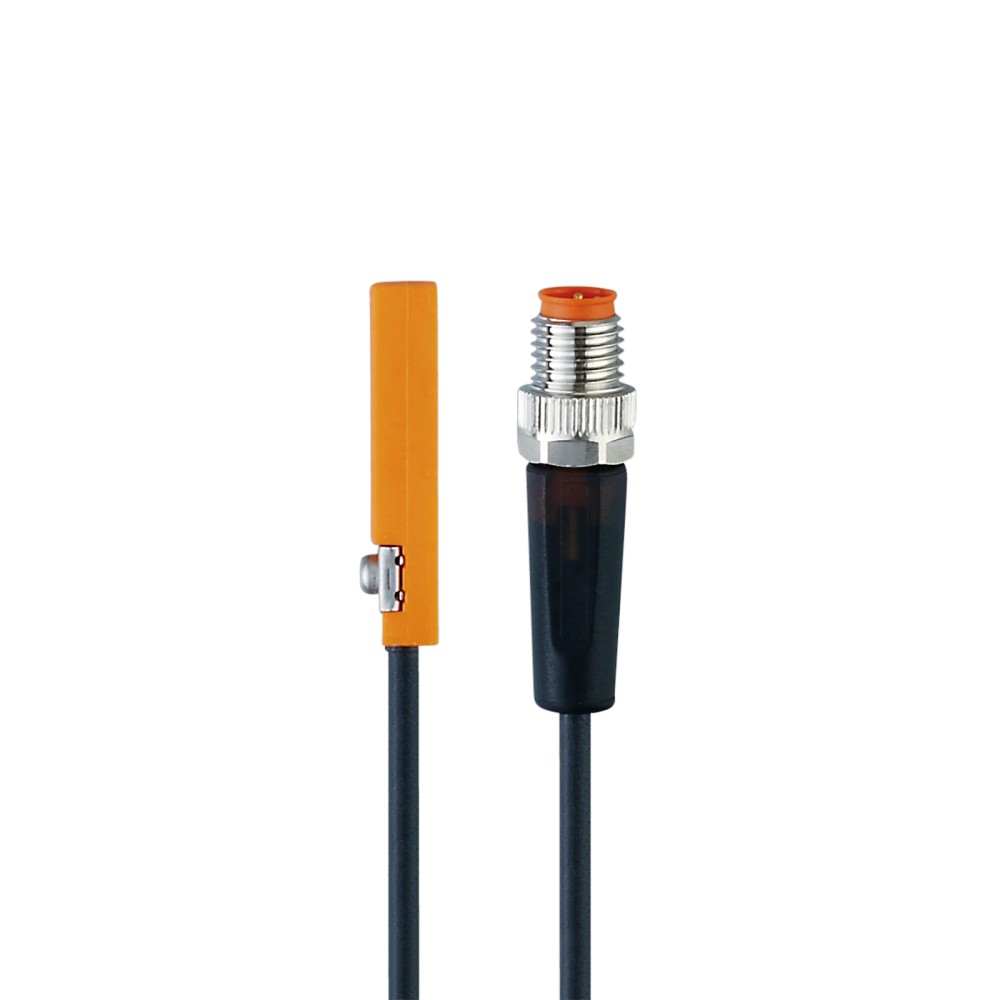

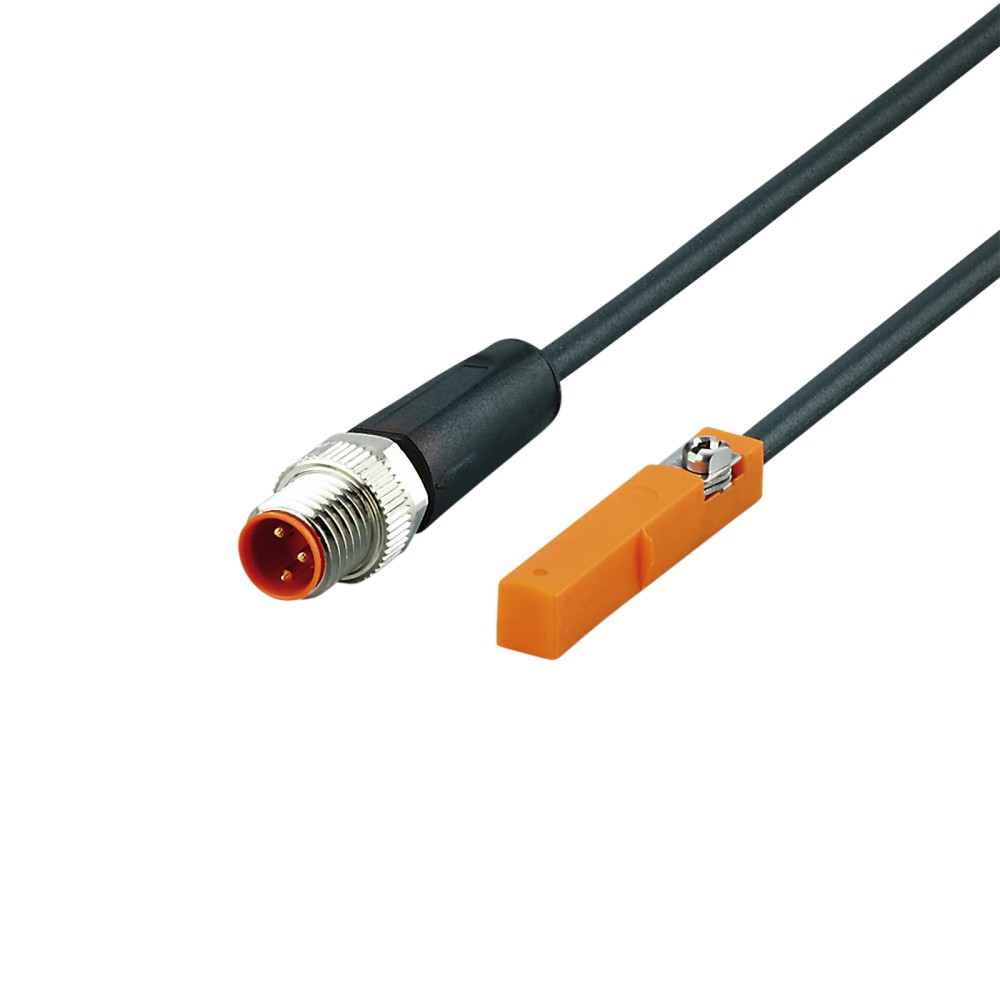

Sobre o MR0102 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed, M8, 0.3m, IP67
O MR0102 é um sensor magnético reed desenvolvido para monitoramento de posição em cilindros pneumáticos com ranhura em T. Este componente opera com frequência de comutação de até 1000 Hz, suportando tensões AC/DC e oferecendo uma saída flexível PNP/NPN. Seu design compacto de 30,5 mm de comprimento garante fácil montagem em espaços reduzidos, mantendo a proteção IP67 contra entrada de poeira e água.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Tipo de Sensor | Reed |
| Dimensões | 30,5 x 5 x 6,5 mm |
| Grau de Proteção | IP65, IP67 |
| Conexão Elétrica | M8 |
| Comprimento Cabo | 0,3 m |
| Frequência | 1000 Hz |
| Sensibilidade | 2,1 mT |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Cilindros pneumáticos de ranhura em T (padrão de mercado)
- Sistemas de automação com espaço de montagem reduzido
- Circuitos operando com tensões AC/DC dentro da faixa de 5-50V/60V
⚠ Considere outro se precisa de:
- Cilindros pneumáticos sem ranhura do tipo T
- Ambientes com forte radiação de campos magnéticos externos
- Aplicações que exigem proteção contra curto-circuito (não integrada)
APLICAÇÕES E USO
- Monitoramento de fim de curso em cilindros pneumáticos
- Detecção de posição do pistão em automação industrial
- Sistemas de sequenciamento lógico que utilizam sensores magnéticos
- Aplicações com restrição de espaço lateral devido ao design slim
COMO ESCOLHER
Antes de comprar o MR0102 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed, M8, 0.3m, IP67, verifique estes pontos:
Escolha este produto quando
Necessitar de uma solução robusta e compacta para monitoramento de cilindros com ranhura T e aplicações que envolvam tensões AC/DC versáteis.
Evite este produto quando
A aplicação exigir proteção específica contra curto-circuitos ou sobrecarga, ou se houver exigência estrita por sensores eletrônicos de estado sólido devido a vibrações mecânicas extremas.
ESPECIFICAÇÕES TÉCNICAS
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 5...50 AC / 5...60 DC | Faixa de alimentação permitida |
| Frequência de comutação | 1000 Hz AC / 1000 Hz DC | Limite de velocidade de chaveamento |
| Função de saída | Normalmente aberto | Estado lógico do contato em repouso |
| Proteção contra inversão | Sim | Segurança contra erros de cabeamento |
| Condições ambientais e mecânicas | ||
|---|---|---|

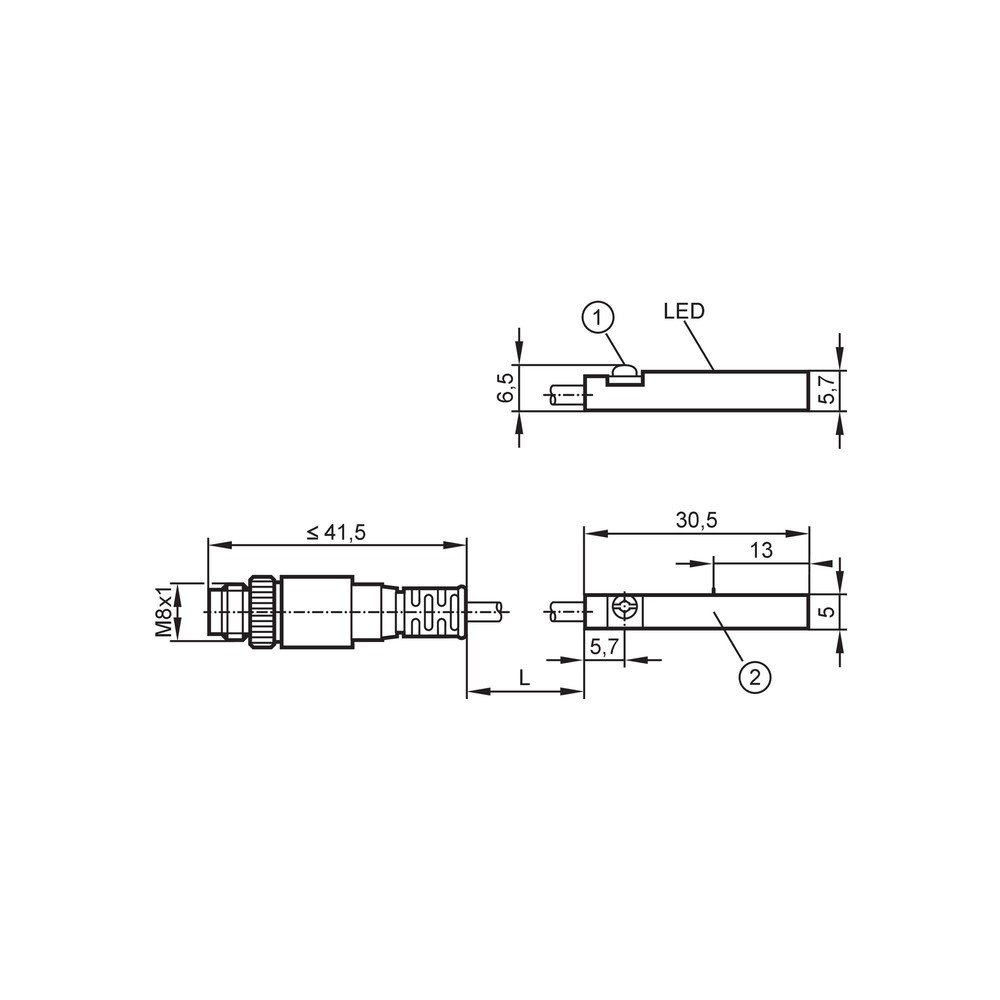

| Dimensões | 30,5 x 5 x 6,5 mm | Dimensões físicas do invólucro |
| Grau de proteção | IP65, IP67 | Resistência ambiental |
| Temperatura ambiente | -25...70 °C | Limite de operação térmica |
| Desempenho de detecção | ||
|---|---|---|
| Tipo de sensor | Contato Reed | Tecnologia de detecção |
| Sensibilidade | 2,1 mT | Ponto de comutação magnética |
| Velocidade do pistão | 10 m/s | Velocidade máxima de passagem |
COMPATIBILIDADE
Comunicação
• Digital Switching
Conexões
Elétrica
M8, 3 polos, codificação A
Processo
T-slot (Ranhura em T)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Cilindros pneumáticos com ranhura T | ✓ | Projetado especificamente para este padrão de fixação mecânica. |
| Sistemas DC 24V | ✓ | Compatível com a faixa de tensão operacional especificada. |
| Aplicações de altíssima vibração contínua | ✗ | Sensores Reed possuem componentes mecânicos móveis que podem sofrer desgaste prematuro sob vibração extrema. |
INSTALAÇÃO
Como instalar o MR0102 IFM - Detector para Cilindros Ranhura T Monitoramento de posição Reed, M8, 0.3m, IP67
- Verificar se o cilindro possui a ranhura T compatível.
- Inserir o sensor MR0102 na ranhura do cilindro.
- Deslizar o sensor até a posição de detecção desejada.
- Girar a porca moleteada integrada para fixar o sensor no lugar.
- Conectar o cabo M8 na interface de controle ou bloco de distribuição.
- Realizar um ciclo manual do cilindro para verificar a indicação do LED amarelo.
ACESSÓRIOS
- Borracha de memória
- Clips para cabos
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou sinal intermitente | Alinhamento incorreto com o ímã do pistão | Verificar se o sensor está centralizado na ranhura T conforme a trajetória do ímã |
| Ausência total de sinal | Falha na conexão do cabo M8 | Testar a continuidade do cabo e garantir que o conector esteja travado |
| LED desligado e sem funcionamento | Inversão de polaridade em CC | Verificar polaridade dos fios; o sensor não possui LED indicador para erro de polaridade |
| Comutação falsa ou instabilidade | Interferência eletromagnética externa | Verificar se existem cabos de alta potência ou conversores próximos ao sensor |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MR0102 da IFM?
O MR0102 é um detector de proximidade com contato Reed, projetado para realizar a leitura magnética da posição de cilindros pneumáticos que possuam ranhura em formato T.
Para quais equipamentos este sensor é indicado?
Ele é indicado para automação industrial, sendo compatível com a maioria dos cilindros pneumáticos que utilizam ranhura T padrão, facilitando a montagem e o ajuste.
O sensor pode ser instalado em qualquer cilindro pneumático?
O sensor não é adequado para montagem direta em cilindros de perfil redondo ou cilindros com ranhuras de formatos diferentes de T, a menos que sejam utilizados adaptadores específicos de terceiros.
Existem restrições de uso para este sensor?
Ele não é recomendado para ambientes com interferência magnética externa intensa ou campos magnéticos de alta frequência que possam saturar o componente magnético e gerar leituras falsas.
O que fazer se o sensor não indicar sinal?
Se não houver sinal na saída, verifique primeiramente a correta posição do sensor na ranhura em relação ao ímã do pistão, seguido pela integridade do cabo M8 e da conexão elétrica.
O que verificar quando o LED de status não acende?
A ausência de luz no LED amarelo pode indicar erro de conexão ou inversão de polaridade, lembrando que este modelo não possui indicação visual em caso de reversão de polaridade na operação DC.
Qual a diferença deste sensor Reed para um eletrônico?
Sensores Reed como o MR0102 são ideais para aplicações AC/DC simples onde não se exige alta frequência de troca eletrônica contínua, enquanto sensores eletrônicos (solid-state) são preferíveis para ciclos de vida extremamente longos.
Por que escolher o MR0102 em vez de outros modelos?
Este modelo é uma excelente opção pela sua versatilidade de saída (PNP/NPN) e design compacto de 30,5 mm, ideal para máquinas com limitações de espaço físico.
Como proceder com a instalação do sensor?
Para instalar, insira o sensor na ranhura T do cilindro, posicione no ponto desejado de curso e utilize a porca moleteada integrada para travar firmemente o componente.
Qual a procedência deste componente?
O produto é fabricado pela IFM electronic, seguindo rigorosos padrões de controle de qualidade industrial, garantindo a conformidade técnica especificada no datasheet.
GLOSSÁRIO TÉCNICO
Contato Reed
Tecnologia de chaveamento magnético composta por lâminas metálicas hermeticamente seladas que se fecham na presença de um campo magnético. (Ref.: Princípio de trabalho)
Ranhura em T
Perfil de ranhura longitudinal em cilindros pneumáticos projetado para a fixação de sensores de posição. (Ref.: Tipo do cilindro)
IP67
Grau de proteção que garante vedação total contra poeira e resistência à imersão temporária em água. (Ref.: Grau de proteção)
Histerese
Diferença entre o ponto de ativação e desativação do sensor, necessária para evitar oscilações no sinal. (Ref.: Histerese 1 mm)
PNP/NPN
Configurações de saída de transistor que permitem a compatibilidade com a lógica de entrada da maioria dos controladores CLP. (Ref.: Função elétrica)
