Sensor Magnético IFM MR0100

Pré-visualizar: MR0100 IFM - Sensor Magnético para Cilindro Ranhura em T Contato Reed 2m

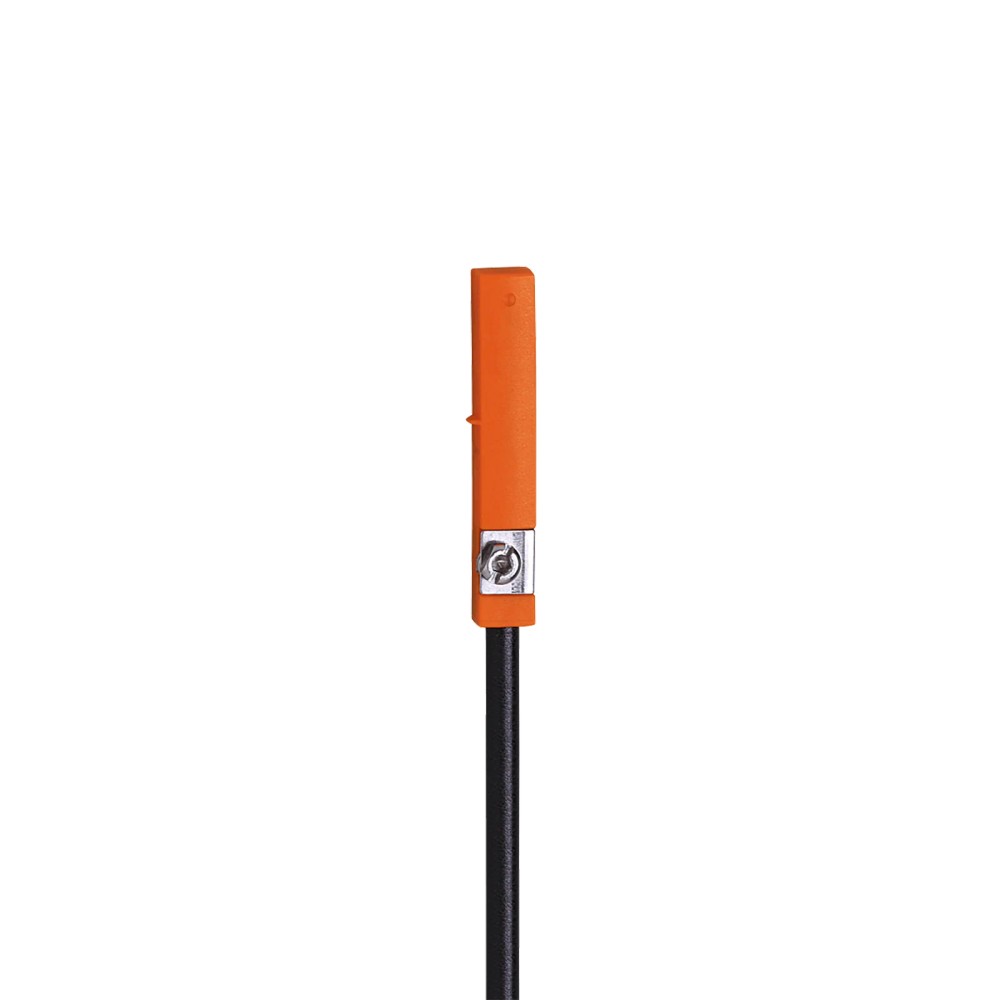

MR0100 IFM - Sensor Magnético para Cilindro Ranhura em T Contato Reed 2m

Imagem meramente ilustrativa

R$ 293,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MR0100
EAN: 4021179255738
NCM do produto: 85365090

Destaques do Produto Tipo de Ranhura T...mais

Fechar menu

Saiba mais sobre: "MR0100 IFM - Sensor Magnético para Cilindro Ranhura em T Contato Reed 2m"

Destaques do Produto

Tipo de Ranhura

Tecnologia

Contato Reed

Tipo de Cabo

2m PUR

Tensão

5-120V AC/DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MR0100 IFM - Sensor Magnético para Cilindro Ranhura em T Contato Reed 2m

O MR0100 é um sensor magnético projetado para detecção de posição do pistão em cilindros pneumáticos com ranhura em T. Utiliza a tecnologia de contato Reed para realizar a comutação de saída normalmente aberta, sendo compatível com tensões de operação entre 5 e 120V AC/DC. O componente oferece montagem embutida, proteção IP65/IP67 e conexão fixa via cabo PUR de 2 metros.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	MR0100
Tecnologia	Contato Reed
Tipo de Ranhura	T
Tensão	5...120V AC/DC
Frequência	1000 Hz
Grau de Proteção	IP65 / IP67
Conexão	2m PUR

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Cilindros pneumáticos com ranhura em T padrão
Automação pneumática industrial de uso geral
Sistemas de 5 a 120V AC/DC

⚠ Considere outro se precisa de:

Cilindros com ranhura tipo C
Aplicações com vibração mecânica extrema
Ambientes com fortes campos magnéticos externos

APLICAÇÕES E USO

Detecção de fim de curso em cilindros pneumáticos standard.
Automação de máquinas de montagem e embalagem que utilizam cilindros de ranhura em T.
Sistemas de controle de cilindros em automação industrial geral onde a tecnologia Reed é especificada.

COMO ESCOLHER

Antes de comprar o MR0100 IFM - Sensor Magnético para Cilindro Ranhura em T Contato Reed 2m, verifique estes pontos:

Quando escolher este sensor

Ideal para aplicações padrão em cilindros com ranhura T onde a simplicidade da tecnologia Reed e a ampla faixa de tensão (5-120V) são necessárias para integração com o sistema de controle.

Quando buscar outra alternativa

Se a sua aplicação exigir alta frequência de comutação, operação em ambientes com vibração extrema ou se o sistema de controle demandar sensores eletrônicos de estado sólido (GMR), o modelo MR0100 deve ser substituído por um sensor eletrônico da série correspondente.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tecnologia	Contato Reed	Princípio de funcionamento eletromecânico
Tensão de operação	5...120V AC/DC	Faixa de alimentação permitida
Frequência de comutação	1000 Hz	Capacidade máxima de ciclos por segundo
Configuração de saída	Normalmente aberto	Estado lógico em repouso

Dados Mecânicos
Dimensões	30,5 x 5 x 6,5 mm	Volume físico do invólucro
Material	Invólucro: PA; Aço inoxidável	Composição dos materiais estruturais
Montagem	Embutido (Ranhura em T)	Tipo de instalação no cilindro

Condições Ambientais
Grau de proteção	IP65 / IP67	Resistência contra penetração de sólidos e líquidos
Temperatura ambiente	-25...70 °C	Faixa de operação térmica

COMPATIBILIDADE

Comunicação

• N/A (Interface discreta)

Conexões

Elétrica Cabo PUR de 2 metros

Processo Ranhura em T padrão

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Cilindros pneumáticos ranhura em T	✓	Projetado mecanicamente para encaixe direto no perfil da ranhura T.
Conexão com CLP (Entradas Digitais)	✓	Compatível com entradas padrão 24V DC e outras faixas conforme especificado.
Cargas Indutivas (Válvulas/Relés)	✓	Requer uso obrigatório de circuito de proteção externo para evitar danos ao contato Reed.

INSTALAÇÃO

Como instalar o MR0100 IFM - Sensor Magnético para Cilindro Ranhura em T Contato Reed 2m

Limpe a ranhura em T do cilindro pneumático.
Insira o sensor MR0100 na ranhura.
Posicione o sensor próximo ao local de detecção do pistão.
Utilize o clipe de fixação incluso para travar o sensor na posição.
Conecte os fios do cabo PUR ao circuito conforme o diagrama elétrico.
Verifique o acendimento do LED amarelo ao mover o pistão para validar o ajuste.

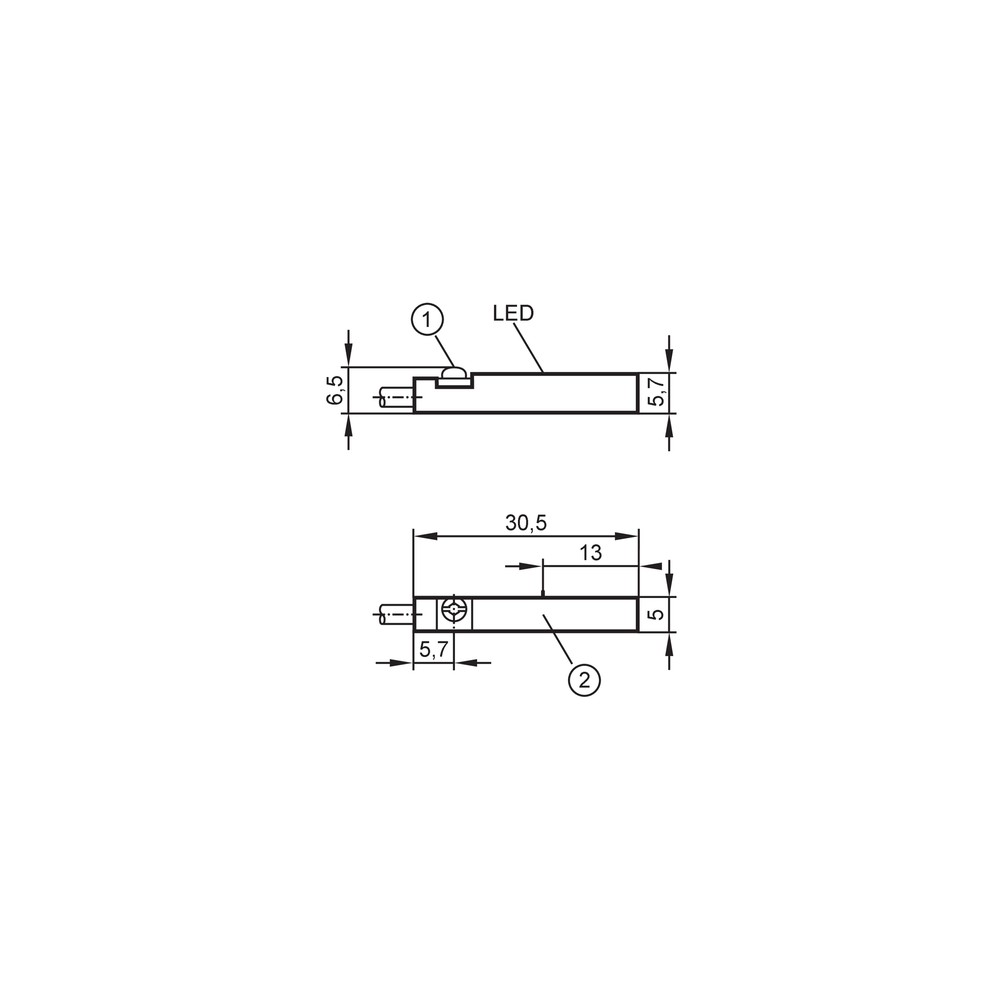

Desenho Dimensional

ACESSÓRIOS

Borracha de memória
Clips para cabos

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta ou não envia sinal para o CLP.	Desalinhamento do sensor ou falha no campo magnético do pistão.	Verifique o LED amarelo. Se não acender ao passar o pistão, reposicione o sensor na ranhura.
Funcionamento intermitente ou travado.	Vibração mecânica excessiva danificando o contato interno.	Certifique-se de que o sensor está fixado firmemente e que a aplicação não excede os limites de vibração.
Quebra prematura do contato Reed por correntes de pico.	Cargas indutivas sem proteção externa (ex: válvulas ou relés).	Instale circuitos de supressão (diodo ou RC) em paralelo com a carga indutiva.
Cabo rompido ou mau contato elétrico.	Excesso de torque ou impacto no cabo de conexão.	Inspecione a integridade da capa do cabo PUR e as conexões elétricas terminais.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para quais tipos de cilindros este sensor é compatível?

Este sensor é indicado especificamente para cilindros pneumáticos que possuam ranhura em T (T-slot) e utiliza tecnologia de contato Reed para detecção magnética.

O que acompanha o sensor na embalagem?

Sim, o produto acompanha 1 borracha de memória e 1 clipe para fixação do cabo, facilitando a montagem no cilindro.

Para quais aplicações este sensor não é recomendado?

Não deve ser utilizado em cilindros com ranhura em C, ranhura tipo andorinha ou em aplicações que exijam sensores eletrônicos de estado sólido (GMR) devido a vibrações excessivas ou alta frequência de comutação.

Existe restrição de ambiente para uso deste sensor?

Não é adequado para ambientes com campos magnéticos externos intensos ou interferências eletromagnéticas severas que possam causar o acionamento indesejado do contato Reed.

O que verificar se o sensor não está comutando?

O sintoma é a ausência de sinal no CLP, geralmente causado pelo desalinhamento do sensor em relação ao ímã do pistão ou falha no contato mecânico; verifique o status do LED amarelo ao passar o pistão pela zona de detecção.

Como diagnosticar falha de comutação intermitente?

O sintoma é a intermitência do sinal, causada pelo desgaste do contato interno Reed devido a correntes de surto ou vibração mecânica intensa; verifique se a carga conectada exige proteção externa.

Qual a diferença deste sensor para modelos eletrônicos?

Este modelo utiliza tecnologia de contato Reed (eletromecânico), sendo uma solução simples e de baixo custo, enquanto sensores GMR ou Hall são de estado sólido, sendo mais robustos contra vibração e ideais para altas frequências.

Como decidir entre este sensor Reed e um modelo eletrônico?

A escolha depende da necessidade da sua aplicação: para cargas simples e compatibilidade de tensão AC/DC, o Reed é eficiente; para sistemas que exigem alta durabilidade em ciclos rápidos e vibração, recomenda-se sensores de estado sólido.

Como realizar a instalação correta do sensor?

A instalação deve ser feita inserindo o sensor na ranhura em T do cilindro e fixando-o na posição de detecção desejada, utilizando os acessórios de fixação inclusos para garantir que não se mova com a operação.

Como funciona o faturamento e procedência deste sensor?

Todo o processo de faturamento e suporte técnico é gerenciado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência e autenticidade do equipamento.

GLOSSÁRIO TÉCNICO

Contato Reed

Tecnologia de chaveamento composta por lâminas metálicas hermeticamente seladas que se fecham na presença de um campo magnético. (Ref.: Princípio de trabalho)

Ranhura em T

Perfil mecânico no corpo do cilindro pneumático projetado para alojar sensores de posição. (Ref.: Tipo do cilindro)

Sensibilidade magnética

Valor do fluxo magnético (mT) necessário para ativar o contato do sensor. (Ref.: 2,1 mT)

Histerese

A diferença entre o ponto de ativação e desativação do sensor, garantindo estabilidade no sinal. (Ref.: 1 mm)

Grau de Proteção IP67

Índice de proteção contra poeira e imersão temporária em água, garantindo vedação. (Ref.: IP 65; IP 67)
