Sensor de Segurança RFID IFM MN700S

Pré-visualizar: MN700S IFM - Sensor de Segurança RFID Monitoramento de Proteções 12mm PNP

MN700S IFM - Sensor de Segurança RFID Monitoramento de Proteções 12mm PNP

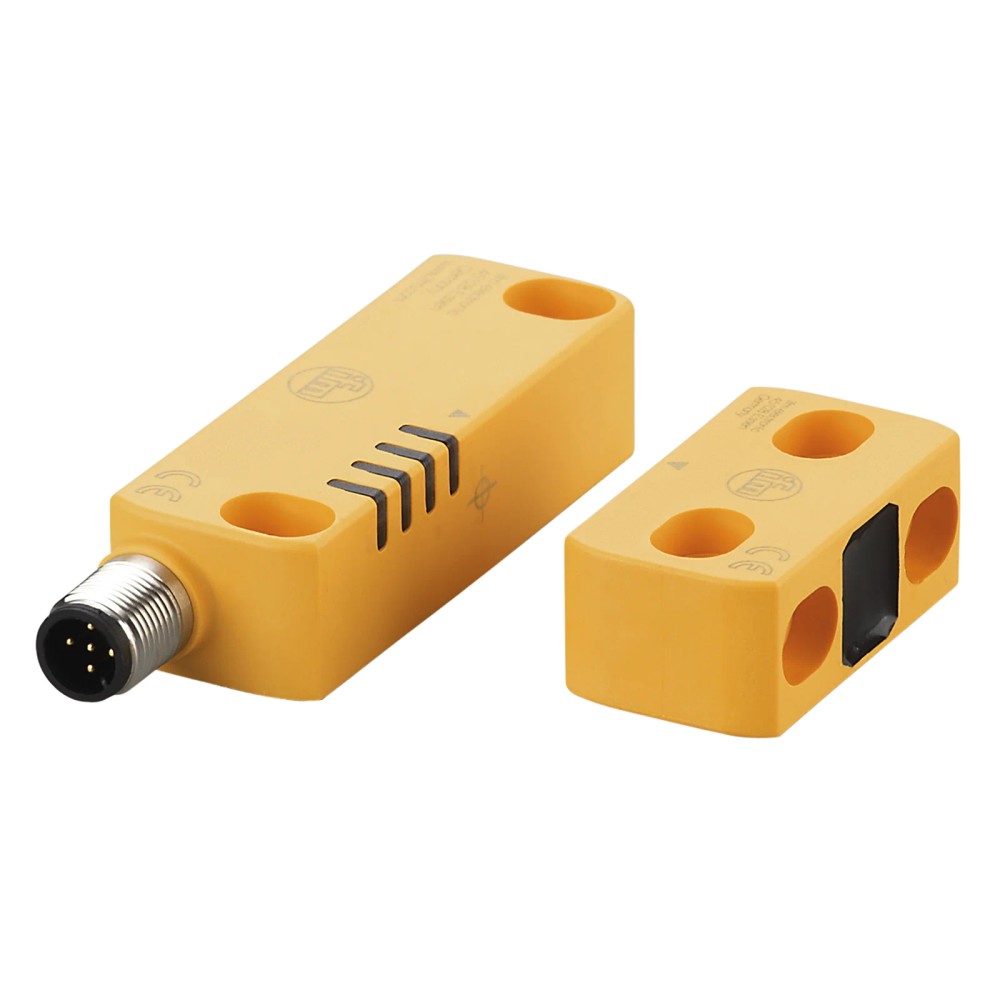

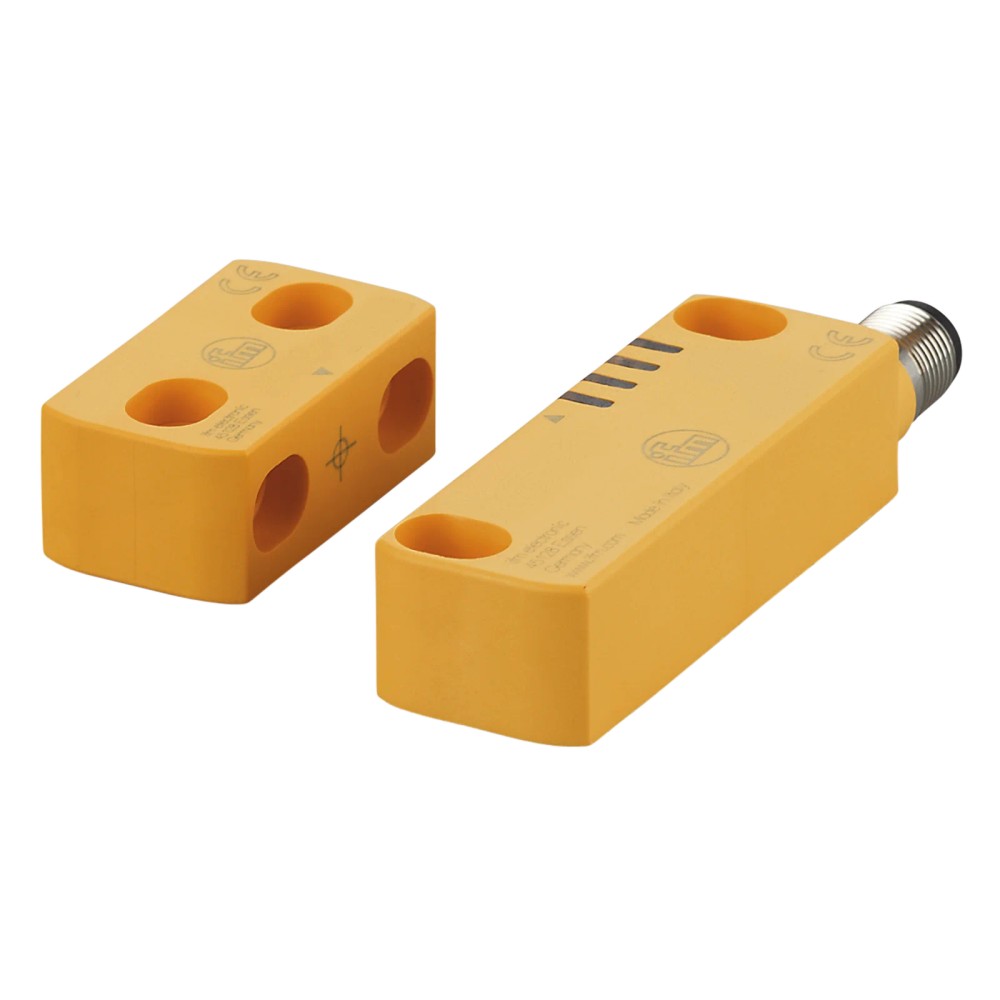

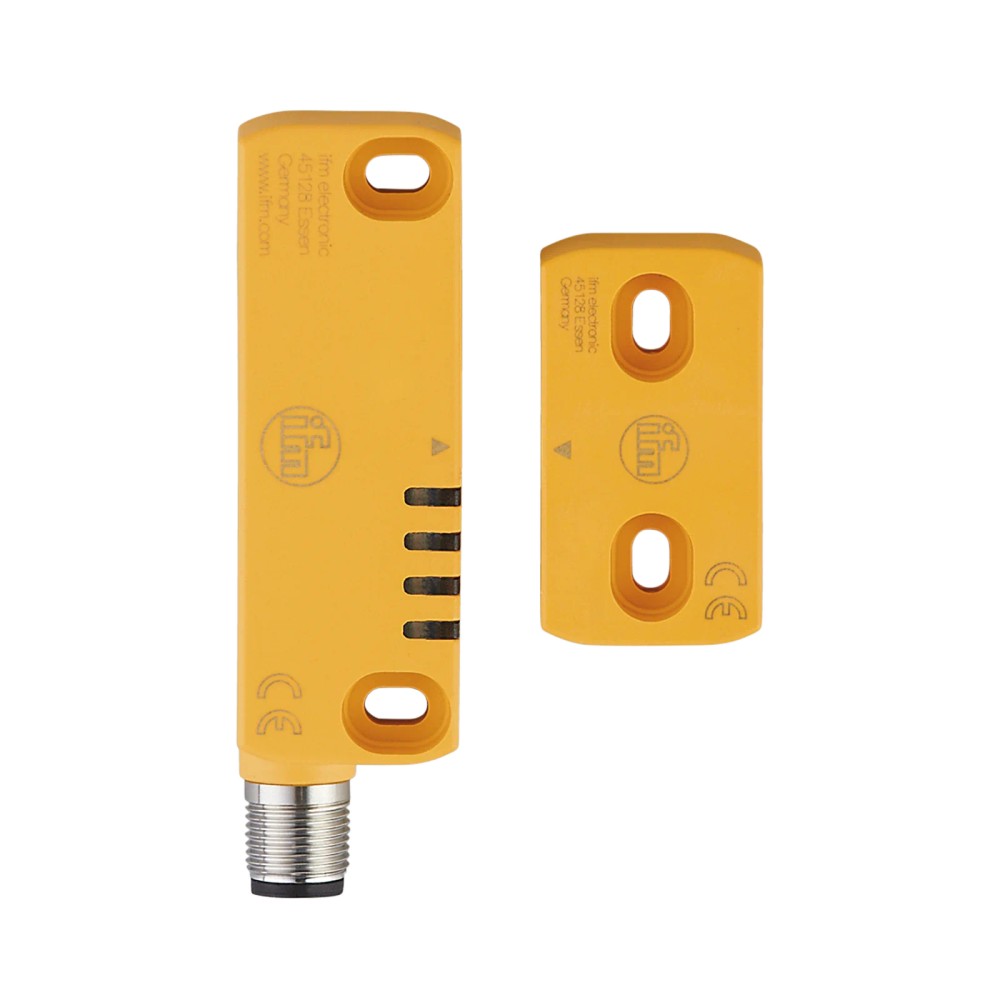

Imagem meramente ilustrativa

R$ 1.363,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MN700S
EAN: 4021179307147
NCM do produto: 85365090

Destaques do Produto Tecnologia RFID com...mais

Fechar menu

Saiba mais sobre: "MN700S IFM - Sensor de Segurança RFID Monitoramento de Proteções 12mm PNP"

Destaques do Produto

Tecnologia

RFID com atuador codificado

Detecção

12 mm com atuador definido

Saída

PNP; 2 saídas de segurança e 1 de sinal

Alimentação

20,4...26,4 V DC

Montagem

Não embutido

Proteção do invólucro

IP 65; IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MN700S IFM – Sensor de Segurança RFID para Monitoramento de Proteções, alcance de detecção de 12 mm, saída PNP

O MN700S é um sensor de segurança codificado por RFID, fornecido com atuador codificado, destinado ao monitoramento de proteções. Detecta o atuador a até 12 mm e possui saídas de segurança PNP OS1 e OS2, além de uma saída de sinal PNP. A ficha informa classificação ISO 13849-1 categoria 4, PL e e IEC 62061 SIL 3.

PRINCIPAIS ESPECIFICAÇÕES

Tecnologia	RFID
Alcance de detecção	12 mm com atuador definido
Distância de desconexão segura	16 mm
Saídas de segurança	2 x PNP (OS1, OS2)
Saída de sinal	1 x PNP (O3)
Tensão de operação	20,4...26,4 V DC
Classificação de segurança	ISO 13849-1 categoria 4, PL e; IEC 62061 SIL 3
Grau de proteção	IP 65; IP 67
Dimensões	72 x 18 x 25 mm
Conexão elétrica	Não especificada nos dados disponíveis; consultar datasheet

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de proteções com atuador codificado, em aplicações compatíveis com detecção RFID a 12 mm.
Instalações que utilizem alimentação DC dentro da faixa de 20,4...26,4 V e sinais PNP conforme os dados elétricos do produto.
Montagem não embutida, respeitando o alinhamento e as distâncias definidos pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir distância de detecção superior a 12 mm com o atuador definido.
Não conectar a circuitos que não sejam compatíveis com alimentação DC de 20,4...26,4 V e saídas PNP.
Não presumir compatibilidade com um controlador ou arquitetura de segurança específica sem verificar os requisitos de entradas e avaliação de segurança no datasheet.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: monitoramento de proteções por sensor de segurança codificado com RFID e atuador codificado; o alcance informado é 12 mm com o atuador definido.
A ficha classifica a aplicação como classe C conforme EN 60654-1 e indica local de aplicação à prova de tempo. Não interpreta essa classificação como autorização para qualquer ambiente externo.
Possibilidade de uso em uma arquitetura de segurança com controlador que aceite as saídas PNP; a compatibilidade deve ser confirmada com os dados elétricos do controlador e com a documentação do fabricante.
Respeitar a alimentação de 20,4...26,4 V DC, os limites ambientais declarados e a distância de detecção. Radiação ionizante não é permissível conforme a ficha.

COMO ESCOLHER

Antes de comprar o MN700S IFM – Sensor de Segurança RFID para Monitoramento de Proteções, alcance de detecção de 12 mm, saída PNP, verifique estes pontos:

Escolha o MN700S quando

A aplicação requer sensor de segurança codificado por RFID, atuador codificado e alcance de detecção de 12 mm, com saídas PNP e alimentação DC na faixa especificada.

Avalie outra configuração quando

O projeto exigir alcance maior que 12 mm, outro tipo de saída ou alimentação fora da faixa de 20,4...26,4 V DC. A ficha disponível não especifica uma alternativa; confirme os requisitos no catálogo IFM.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Produto	Sensor de segurança codificado com RFID	Descrição do tipo de produto.
Código / modelo	MN700S	Identificação do produto IFM.
GTIN	4021179307147	Identificador comercial informado.
Categoria	Tecnologia de segurança; sensor de segurança	Classificação indicada no anúncio e catálogo.
Aplicação indicada	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Condição de aplicação declarada na ficha.
Modo de operação	Operação contínua	Modo de operação informado.
Altura máxima acima do nível do mar	2000 m	Limite declarado para instalação.

Segurança funcional
Classificação de segurança	ISO 13849-1:2015 categoria 4, PL e; IEC 62061 SIL 3	Classificações declaradas pelo fabricante; validar a arquitetura completa da função de segurança.
PFH	1,5E-09 1/h	Valor de frequência média de falha perigosa por hora informado.
Vida útil TM (Mission Time)	≤ 175200 h (20 anos)	Vida útil declarada; observar as condições e instruções do fabricante.
Distância de desconexão segura s(ar)	16 mm	Valor de desconexão segura especificado.
Tempo de resposta após requisito de segurança	160 ms	Tempo declarado após requisito de segurança.

RFID e detecção
Tecnologia	RFID	Método de identificação do atuador.
Frequência de operação RFID	0,125 MHz	Frequência informada para operação RFID.
Alcance de detecção	12 mm com atuador definido	Alcance declarado para o atuador especificado.
Histerese	20 %	Valor informado para o comportamento de comutação.
Tempo de reação na aproximação na zona de liberação	600 ms	Tempo declarado para a aproximação na zona de liberação.

Dados elétricos
Tensão de operação	20,4...26,4 V DC	Faixa de alimentação operacional.
Tensão de isolação classificada	32 V	Valor nominal informado.
Classe de proteção elétrica	III	Classificação declarada.
Consumo de corrente	< 50 mA	Limite de consumo declarado.
Corrente sem carga	30 mA	Valor informado sem carga.
Corrente de operação	40...700 mA	Faixa de corrente declarada.
Corrente residual máxima	0,5 mA	Limite declarado para corrente residual.
Proteção contra inversão de polaridade	Sim	Recurso declarado na ficha.
Proteção contra curto-circuitos	Sim	Recurso declarado na ficha.
Proteção contra sobrecarga	Sim	Recurso declarado na ficha.
Potência de emissão ERP	0,0002245 mW	Valor informado para a potência de emissão.

Entradas e saídas
Quantidade de saídas digitais	3: 2 saídas de segurança e 1 saída de sinal	Distribuição declarada das saídas.
Saídas de segurança OS1 e OS2	PNP	Tipo de saída indicado para os canais de segurança.
Saída de sinal O3	PNP	Tipo de saída auxiliar de sinal.
Dados de saída	Interface tipo C, classe 2	Classificação de interface informada.
Corrente máxima por saída	250 mA, categoria de utilização DC-12	Limite declarado por saída.
Carga capacitiva máxima CL_max	200 nF	Limite declarado para a carga capacitiva.
Queda de tensão máxima da saída de comutação DC	3,5 V	Valor máximo informado para a saída.
Frequência de comutação DC	1 Hz	Frequência declarada para comutação DC.

Condições ambientais
Temperatura ambiente	-25...70 °C / 10...40 °C	Faixas apresentadas na ficha; confirmar no datasheet a condição correspondente a cada faixa.
Grau de proteção	IP 65; IP 67	Graus declarados; a proteção depende da instalação conforme instruções do fabricante.
Pressão do ar	80...106 kPa	Faixa informada para pressão do ar.
Umidade relativa máxima	5...95 % por curto período; 5...70 % duradouro	Limites de umidade declarados para as respectivas condições.
Resistência a choques	EN 60068-2-27, 30 g (11 ms)	Condição de ensaio indicada.
Resistência a vibrações	IEC 60068-2-6, 10 g (10...55 Hz)	Condição de ensaio indicada.
Nevoeiro salino	Não	A ficha não declara resistência a nevoeiro salino.
Radiação ionizante	Não permissível	Condição explicitamente não permitida.
EMC	IEC 60947-5-3	Referência normativa indicada.

Dados mecânicos e montagem
Invólucro	Retangular	Formato indicado.
Dimensões	72 x 18 x 25 mm	Dimensões informadas na ficha.
Material	PA	Material declarado para o produto.
Tipo de montagem	Não embutido	Configuração de montagem indicada no anúncio.
Indicação de montagem adicional	Dobradiça do lado direito	Descrição presente na ficha; verificar a orientação no desenho do fabricante.
Torque máximo de aperto	0,8...2 Nm	Faixa declarada para aperto.
Peso	175,5 g	Peso informado no conjunto de dados do produto.
Material incluído	Atuador codificado, 4 arruelas e 8 tampas de proteção	Conteúdo informado para o fornecimento.

Displays e elementos de operação
LED ACT	1 LED; função	Indicador declarado no dispositivo.
LED IN	1 LED; entrada	Indicador declarado no dispositivo.
LED OUT	1 LED; saída	Indicador declarado no dispositivo.
LED PWR	1 LED; em operação	Indicador declarado no dispositivo.

Condições de radiotransmissão
Homologação de radiotransmissão	EUA, Canadá, Austrália, EU/RED, China, Cingapura e Nova Zelândia	Regiões listadas na ficha.

COMPATIBILIDADE

Comunicação

• Detecção por RFID, frequência de operação de 0,125 MHz, com atuador codificado.

• Não há protocolo de comunicação de rede informado na ficha.

Conexões

Elétrica Saídas PNP: OS1 e OS2 de segurança e O3 de sinal. Alimentação de 20,4...26,4 V DC. Tipo de conector, pinagem e distribuição dos condutores não estão especificados nos dados disponíveis; conferir o datasheet antes de instalar.

Processo Não se aplica como conexão de processo. O dispositivo é montado junto à proteção monitorada; tipo de montagem informado: não embutido. A ficha também indica dobradiça do lado direito como tipo de montagem, portanto confirme a configuração mecânica no desenho e no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Proteção monitorada com atuador codificado e distância de detecção dentro de 12 mm	✓	Corresponde à tecnologia RFID e ao alcance informados para o MN700S.
Circuito de controle com alimentação DC entre 20,4 e 26,4 V e entradas compatíveis com saídas PNP	✓	A faixa de alimentação e o tipo de saída constam na ficha; validar também os requisitos do controlador.
Aplicação que exige detecção além de 12 mm com o atuador definido	✗	A ficha especifica alcance de detecção de 12 mm.
Ligação direta a uma rede de comunicação industrial por protocolo específico	✗	Não há protocolo de rede informado; o produto é descrito com saídas PNP.
Instalação cuja tensão de alimentação esteja fora de 20,4...26,4 V DC	✗	A tensão indicada para operação é 20,4...26,4 V DC.

INSTALAÇÃO

Como instalar o MN700S IFM – Sensor de Segurança RFID para Monitoramento de Proteções, alcance de detecção de 12 mm, saída PNP

Confirme que o código do sensor e o atuador codificado correspondem à aplicação e consulte o datasheet antes da montagem.
Verifique a posição da proteção, a orientação do sensor e do atuador e a distância de detecção especificada pelo fabricante.
Instale o dispositivo na configuração não embutida indicada e consulte o desenho dimensional para posicionamento e fixação.
Aperte os fixadores dentro da faixa de torque informada de 0,8...2 Nm, respeitando as instruções do fabricante.
Conecte a alimentação DC dentro da faixa de 20,4...26,4 V e ligue as saídas PNP conforme a pinagem oficial; a pinagem não está detalhada nos dados disponíveis.
Após a instalação, valide a atuação da função de segurança e os indicadores LED conforme o procedimento do fabricante e da máquina.

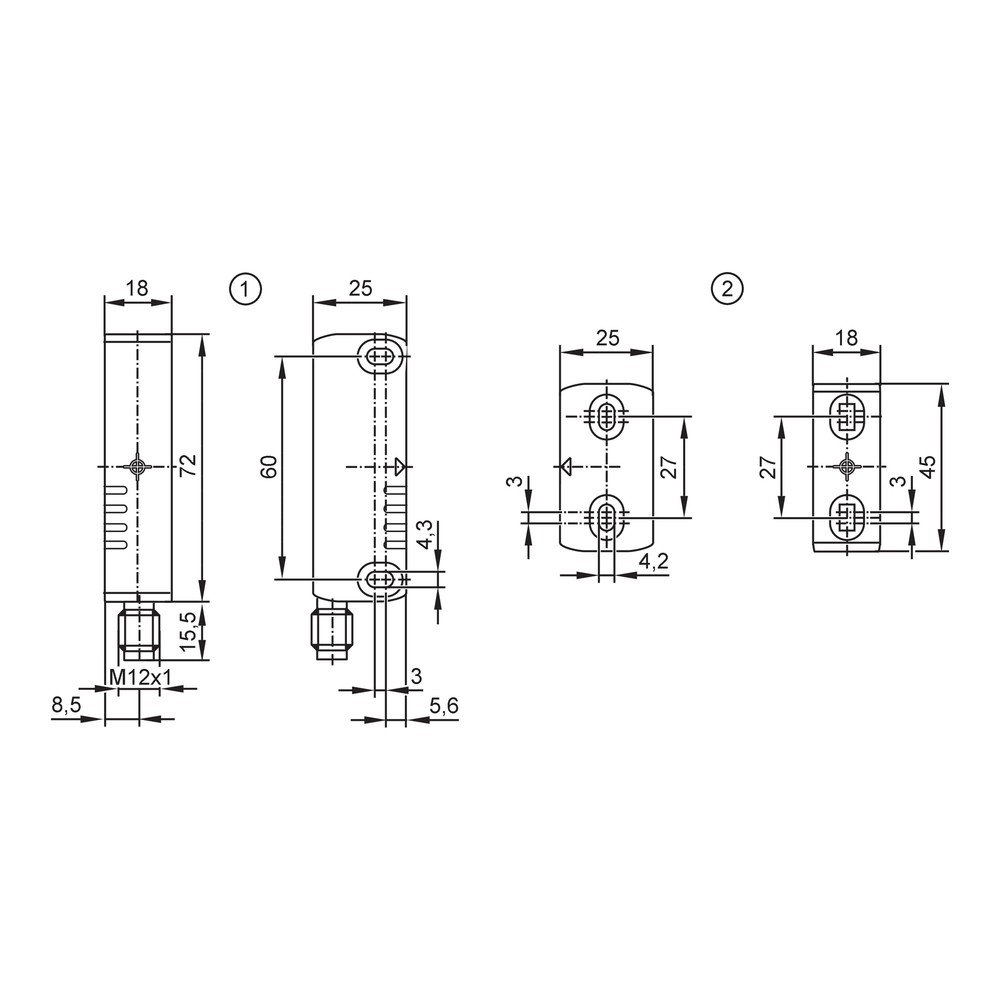

Desenho Dimensional

ACESSÓRIOS

Atuador codificado
4 arruelas
8 tampas de proteção

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não reconhece a proteção fechada.	Atuador fora da zona de detecção, desalinhamento ou uso de atuador não correspondente.	Confira o atuador fornecido, o alinhamento e a distância em relação ao alcance de 12 mm; consulte o desenho e o datasheet.
As saídas de segurança não comutam.	Alimentação fora da faixa, ligação incorreta das saídas PNP ou condição de segurança não satisfeita.	Meça a alimentação nos terminais conforme a pinagem oficial e verifique a conexão de OS1 e OS2 e o estado dos LEDs.
A saída de sinal não apresenta o estado esperado.	Ligação incorreta de O3, incompatibilidade da entrada conectada ou condição de atuação não atingida.	Confirme a pinagem no datasheet, a compatibilidade elétrica da entrada e a aproximação correta do atuador.
O dispositivo apresenta funcionamento intermitente após a montagem.	Fixação, alinhamento ou ambiente fora das condições especificadas.	Inspecione a montagem e o aperto dentro de 0,8...2 Nm e confira temperatura, umidade e demais limites ambientais no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MN700S em português (Datasheet) Desenho em escala do MN700S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MN700S e para que tipo de proteção ele serve?

É um sensor de segurança codificado por RFID para monitoramento de proteções com atuador codificado. O alcance de detecção especificado é de 12 mm com o atuador definido.

Quais saídas e alimentação o MN700S utiliza?

Ele tem duas saídas de segurança PNP (OS1 e OS2), uma saída de sinal PNP (O3) e alimentação de 20,4...26,4 V DC. Confirme os requisitos de entrada do controlador antes de conectar.

O atuador vem junto com o sensor?

Sim. O material incluído informado é um atuador codificado, quatro arruelas e oito tampas de proteção.

Este sensor funciona se a distância entre o sensor e o atuador passar de 12 mm?

A ficha especifica alcance de detecção de 12 mm com o atuador definido. Ela não dá suporte à seleção para uma distância superior.

Posso ligar o MN700S diretamente a uma rede industrial por protocolo?

Não há protocolo de rede informado para o MN700S. A ficha descreve saídas PNP; verifique a interface necessária no projeto e no datasheet.

A proteção está fechada, mas o sensor não comuta: o que devo verificar?

Verifique primeiro se o atuador codificado está alinhado e dentro da zona de detecção de 12 mm. Depois, confira a alimentação e o estado dos LEDs.

As saídas de segurança não mudam de estado; devo trocar o sensor?

Não necessariamente. Antes da substituição, confirme a tensão de alimentação, a pinagem, o atuador correspondente e a ligação de OS1 e OS2 conforme o datasheet.

Como escolher o MN700S em vez de um sensor sem RFID?

Escolha-o quando a aplicação exigir a tecnologia RFID e atuador codificado, com alcance de 12 mm e saídas PNP. A ficha não fornece comparação com modelos alternativos.

O MN700S é adequado para uma instalação que exige mais de 12 mm de alcance?

Não conforme o alcance informado para este modelo: são 12 mm com o atuador definido. Para outra distância, selecione uma configuração cuja ficha declare o alcance requerido.

Que cuidados devo tomar na instalação do sensor e do atuador?

Consulte o desenho e o datasheet para orientação, pinagem e montagem, e respeite o torque informado de 0,8...2 Nm. Valide a função de segurança após a instalação.

GLOSSÁRIO TÉCNICO

RFID

Tecnologia de identificação por radiofrequência usada neste sensor para reconhecer o atuador codificado. (Ref.: frequência de operação RFID: 0,125 MHz)

PNP

Tipo de saída eletrônica informado para as saídas de segurança e de sinal. (Ref.: OS1, OS2 e O3)

PL e

Nível de desempenho declarado para a classificação de segurança do produto; a avaliação da função depende da arquitetura completa. (Ref.: ISO 13849-1:2015, categoria 4, PL e)

SIL 3

Nível de integridade de segurança declarado na ficha para o dispositivo. (Ref.: IEC 62061, SIL 3)

Distância de desconexão segura

Distância declarada para a desconexão segura, distinta do alcance de detecção. (Ref.: s(ar) = 16 mm)
