Sensor Magnético de Segurança IFM MN505S

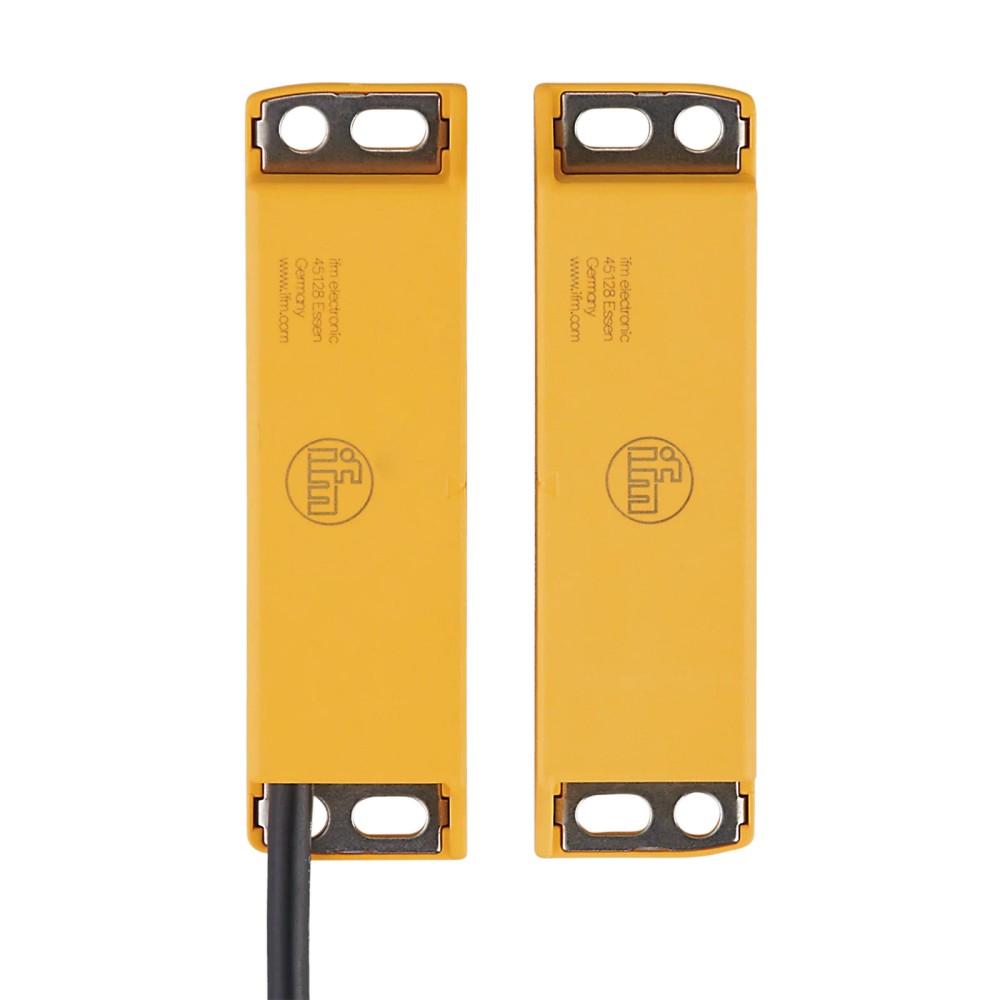

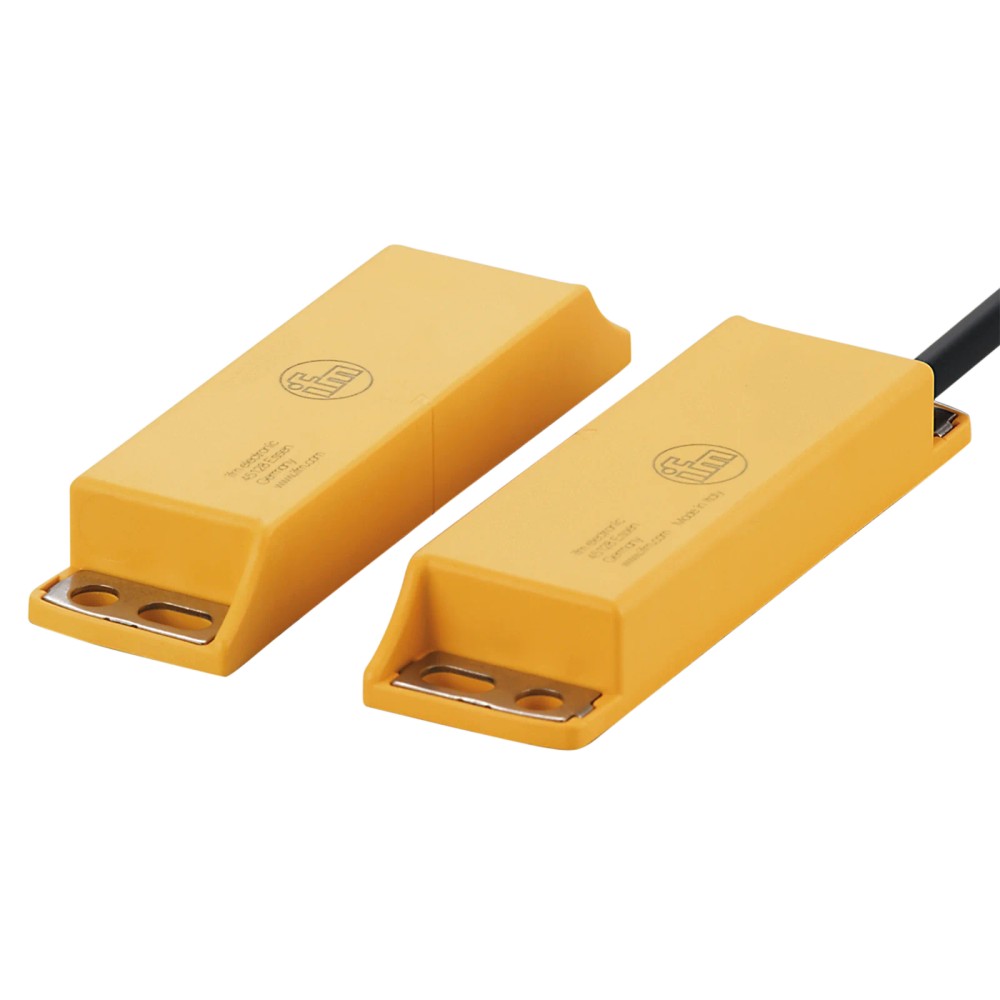

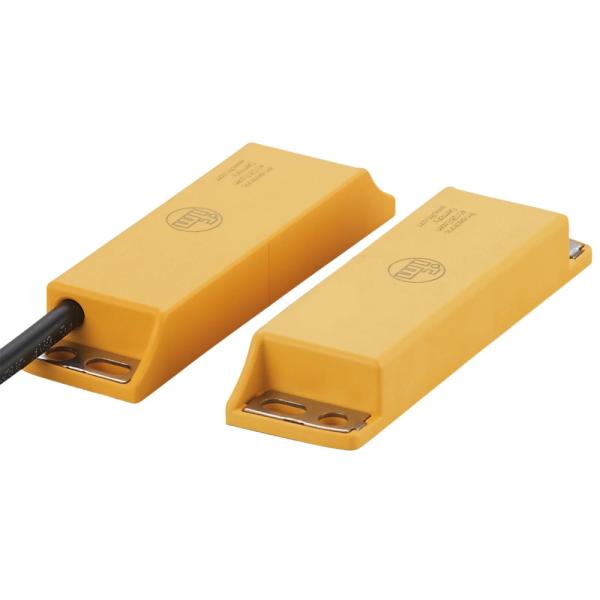

Pré-visualizar: MN505S IFM - Sensor Codificado Magneticamente IFM Segurança Industrial 8mm, 2NA/1NF, IP69K

MN505S IFM - Sensor Codificado Magneticamente IFM Segurança Industrial 8mm, 2NA/1NF, IP69K

Imagem meramente ilustrativa

R$ 699,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MN505S
EAN: 4021179307116
NCM do produto: 85365090

Destaques do Produto Modelo MN505S...mais

Fechar menu

Saiba mais sobre: "MN505S IFM - Sensor Codificado Magneticamente IFM Segurança Industrial 8mm, 2NA/1NF, IP69K"

Destaques do Produto

Modelo

MN505S

Detecção nominal

8 mm com atuador definido

Configuração de contatos

2 NA + 1 NF, sem potencial

Tensão de operação

24 V DC

Conexão

Cabo PVC de 6 m, 6 x 0,25 mm²

Proteção

IP67 / IP69K, com instalação de cabos protegida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MN505S IFM — Sensor codificado magneticamente para segurança industrial, alcance de detecção de 8 mm, 2 NA/1 NF, IP67/IP69K

O MN505S é um sensor codificado magneticamente destinado a aplicações de segurança. Opera com alimentação de 24 V DC e apresenta duas saídas normalmente abertas e uma normalmente fechada, sem potencial. Seu alcance de detecção é de 8 mm com o atuador definido, e a conexão é feita por cabo PVC de 6 m. A ficha também informa proteção IP67 e IP69K, com instalação do cabo protegida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor codificado magneticamente para aplicações de segurança
Alcance de detecção	8 mm, com atuador definido; montagem não embutida
Saídas	2 x normalmente aberto e 1 x normalmente fechado, sem potencial
Alimentação	24 V DC
Conexão elétrica	Cabo PVC de 6 m, Ø 5 mm, 6 x 0,25 mm²
Grau de proteção	IP67 e IP69K; instalação do cabo protegida
Temperatura ambiente	-25...80 °C (vida útil ≤ 87600 h); 10...40 °C (vida útil ≤ 175200 h)
Dimensões	88 x 13,1 x 25 mm
Frequência de comutação DC	150 Hz
Interface	Tipo A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de segurança que utilizem sensor codificado magneticamente com atuador definido e distância de detecção compatível com 8 mm.
Instalações que requeiram dois contatos normalmente abertos e um normalmente fechado, sem potencial, com alimentação de 24 V DC.
Ambientes dentro da faixa de temperatura especificada e com proteção IP67/IP69K, desde que a instalação do cabo também seja protegida.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir alcance de detecção superior a 8 mm com o atuador definido.
Não selecionar para uma ligação que exija configuração de contatos diferente de 2 NA e 1 NF ou saída com potencial.
Não aplicar fora da faixa de temperatura informada para a vida útil pretendida; consulte os limites de operação e vida útil no datasheet.

APLICAÇÕES E USO

Aplicação documentada: uso em aplicações de segurança, conforme descrição do fabricante; a ficha menciona combinação com unidade de avaliação G150xS / AC4x2S para os níveis indicados de PL e ou SIL CL 3, conforme a arquitetura e validação do sistema.
Aplicação condicionada: monitoramento de uma posição com atuador codificado, quando a geometria de montagem permite detecção a 8 mm e os contatos 2 NA/1 NF atendem ao circuito. A adequação específica deve ser confirmada pelo projetista de segurança.
Limitação operacional: respeitar as faixas de temperatura e umidade declaradas, proteger a instalação do cabo e não presumir adequação a ambientes com nevoeiro salino, que a ficha exclui.

COMO ESCOLHER

Antes de comprar o MN505S IFM — Sensor codificado magneticamente para segurança industrial, alcance de detecção de 8 mm, 2 NA/1 NF, IP67/IP69K, verifique estes pontos:

Quando escolher o MN505S

Escolha este modelo quando a aplicação de segurança exigir sensor codificado magneticamente, atuador definido, detecção de 8 mm, contatos 2 NA/1 NF sem potencial e conexão por cabo de 6 m.

Quando avaliar outra configuração

Verifique outro modelo ou arquitetura se o projeto exigir distância maior que 8 mm, outra configuração de contatos, conexão elétrica diferente ou condições de temperatura não contempladas na ficha. Confirme a combinação com a unidade de avaliação e o circuito de segurança no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	MN505S	Código do produto e referência para seleção.
Tipo de produto	Sensor codificado magneticamente	Tecnologia declarada pelo fabricante.
Aplicação	Para aplicações de segurança	Finalidade indicada na ficha.
Modo de operação	Operação contínua	Modo de operação informado.
Interface	Tipo A	Classificação de interface registrada na ficha.

Dados elétricos
Tensão de operação	24 V DC	Valor de alimentação especificado.
Tipo de corrente	DC	Tipo de corrente indicado no anúncio.
Classe de proteção	III	Classe de proteção elétrica informada.
Tensão de isolação classificada	60 V	Valor nominal declarado.
Resistência externa (Ri)	10 Ω (1 W)	Valor informado na ficha.
Proteção contra curto-circuitos	Não	O produto não declara proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	O produto não declara proteção contra inversão de polaridade.
Carga capacitiva máxima CL_max	20 nF	Limite informado para a carga capacitiva.
Intensidade de corrente máxima constante da saída de comutação DC	50 mA	Limite máximo declarado para saída DC.
EMC	IEC 60947-5-1	Referência normativa indicada nos dados do produto.

Saídas e comutação
Configuração de contatos	2 x normalmente aberto, 1 x normalmente fechado	Configuração de contatos declarada.
Natureza das saídas	Sem potencial	Saídas de contato sem potencial, conforme a ficha.
Frequência de comutação DC	150 Hz	Frequência máxima informada para comutação DC.
Tempo máximo de queda	0,1 ms	Tempo especificado na ficha.
Tempo máximo de comutação, incluindo saltos	0,6 ms	Valor de tempo declarado, incluindo saltos.
Tempo de resposta após requisito de segurança	10 ms	Tempo de resposta informado para o requisito de segurança.

Detecção e segurança funcional
Alcance de detecção	8 mm com atuador definido	Distância indicada pelo fabricante; montagem não embutida.
Distância de desconexão segura s(ar)	20 mm	Valor de desconexão segura declarado na ficha.
B10D	20.000.000 sem carga; 400.000 com carga máxima DC 12/24 V, 50 mA	Valores declarados conforme condição de carga indicada.
Vida útil TM (Mission Time)	≤ 175200 h / 20 anos	Vida útil indicada pelo fabricante.
Combinação com unidade de avaliação	G150xS / AC4x2S; até PL e (ISO 13849-1) ou SIL CL 3 (IEC 62061)	Nível indicado para a combinação especificada; depende da unidade de avaliação e da configuração completa.

Conexões elétricas
Conexão	Cabo PVC de 6 m, Ø 5 mm, 6 x 0,25 mm²	Dados detalhados da conexão elétrica na ficha.
Número de fios	3 fios	Informação do anúncio; há divergência em relação ao dado detalhado de cabo 6 x 0,25 mm², portanto confirmar pinagem no datasheet.
Cores dos fios	BN=marrom, GN=verde, GY=cinza, PK=rosa, WH=branco, YE=amarelo	Identificação de condutores informada para o cabo de seis vias.
Instalação de cabos	Protegida	Condição associada ao grau de proteção informado.

Condições ambientais
Temperatura ambiente	-25...80 °C (vida útil ≤ 87600 h); 10...40 °C (vida útil ≤ 175200 h)	Faixas e vida útil correspondentes conforme ficha.
Grau de proteção	IP67 e IP69K	Proteção declarada; a ficha ressalta instalação de cabos protegida.
Pressão do ar	80...106 kPa	Faixa informada nos dados do produto.
Umidade relativa máxima do ar	Curto período: 5...95%; duradouro: 5...70%	Limites declarados conforme duração da exposição.
Altura máxima acima do nível do mar	2000 m	Limite de altitude informado.
Condições ambientais de aplicação	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação ambiental indicada.
Resistência a choques	EN 60068-2-27 (30 g / 11 ms)	Referência e condição de ensaio informadas.
Resistência a vibrações	IEC 60068-2-6 (10 g / 10...55 Hz)	Referência e faixa de ensaio informadas.
Nevoeiro salino	Não	A ficha informa que não é adequado para nevoeiro salino.

Dados mecânicos
Dimensões	88 x 13,1 x 25 mm	Dimensões externas declaradas.
Invólucro	Retangular	Formato informado.
Materiais	Invólucro: PA; placa de fixação: 1.4301 (aço inoxidável / 304)	Materiais declarados para os componentes indicados.
Montagem	Não embutido	Condição de montagem informada.
Torque máximo de aperto	0,8...2 Nm	Faixa de torque declarada.
Peso	458 g	Peso informado nos dados do catálogo.
Material incluído	Atuador codificado	A ficha informa o atuador codificado como material incluído.

Dados comerciais e identificação
Marca	IFM	Fabricante indicado no anúncio.
SKU / Part Number	MN505S	Referência de identificação do produto.
GTIN	4021179307116	Identificador global informado.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada no catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital informado na ficha. O produto é descrito com contatos de comutação sem potencial.

• A ficha indica que, em combinação com uma unidade de avaliação IFM dos modelos G150xS / AC4x2S, é possível alcançar até PL e conforme ISO 13849-1 ou SIL CL 3 conforme IEC 62061; validar a configuração completa no datasheet.

Conexões

Elétrica Alimentação informada: 24 V DC. Conexão por cabo PVC de 6 m, Ø 5 mm, 6 x 0,25 mm²; a ficha primária do anúncio também informa 3 fios, enquanto os dados elétricos detalhados informam cabo de 6 vias. Confirmar a atribuição dos condutores no datasheet antes da ligação. Contatos: 2 NA e 1 NF, sem potencial. Corrente constante máxima da saída DC: 50 mA.

Processo Não se aplica uma conexão de processo; trata-se de um sensor de segurança com montagem mecânica e conexão elétrica por cabo. Dimensões do corpo: 88 x 13,1 x 25 mm. Montagem não embutida; alcance de detecção de 8 mm com atuador definido. A ficha informa atuador codificado como material incluído.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Aplicação de segurança com atuador definido, distância de detecção dentro de 8 mm e circuito compatível com contatos 2 NA/1 NF sem potencial	✓	Essas características correspondem aos dados declarados para o MN505S; confirmar a unidade de avaliação e a arquitetura de segurança da instalação.
Circuito com alimentação de 24 V DC e corrente constante de saída dentro do limite de 50 mA	✓	A ficha informa operação a 24 V DC e corrente constante máxima de saída DC de 50 mA.
Aplicação que requer detecção acima de 8 mm com o atuador definido	✗	A distância de detecção declarada é 8 mm; a ficha não sustenta alcance maior.
Aplicação que exige outra configuração de contatos ou saída com potencial	✗	O produto é especificado com 2 contatos normalmente abertos e 1 normalmente fechado, sem potencial.
Aplicação exposta a condições fora da faixa de temperatura declarada	✗	A ficha limita a temperatura ambiente a -25...80 °C com vida útil ≤ 87600 h e 10...40 °C com vida útil ≤ 175200 h.

INSTALAÇÃO

Como instalar o MN505S IFM — Sensor codificado magneticamente para segurança industrial, alcance de detecção de 8 mm, 2 NA/1 NF, IP67/IP69K

Confirme no datasheet o esquema de ligação e a identificação dos condutores antes de energizar; os dados disponíveis divergem entre 3 fios e cabo de seis vias.
Verifique se o projeto elétrico utiliza 24 V DC e se a corrente constante da saída não excede 50 mA.
Posicione o sensor e o atuador codificado conforme o desenho dimensional e mantenha a distância de detecção dentro do limite de 8 mm.
Instale o sensor sem embutir e fixe-o respeitando o torque máximo indicado de 0,8...2 Nm.
Proteja a instalação do cabo e as terminações para preservar as condições associadas ao grau IP67/IP69K.
Após a ligação, teste os estados dos contatos e a resposta do circuito de segurança com o procedimento de validação da instalação e da unidade de avaliação.

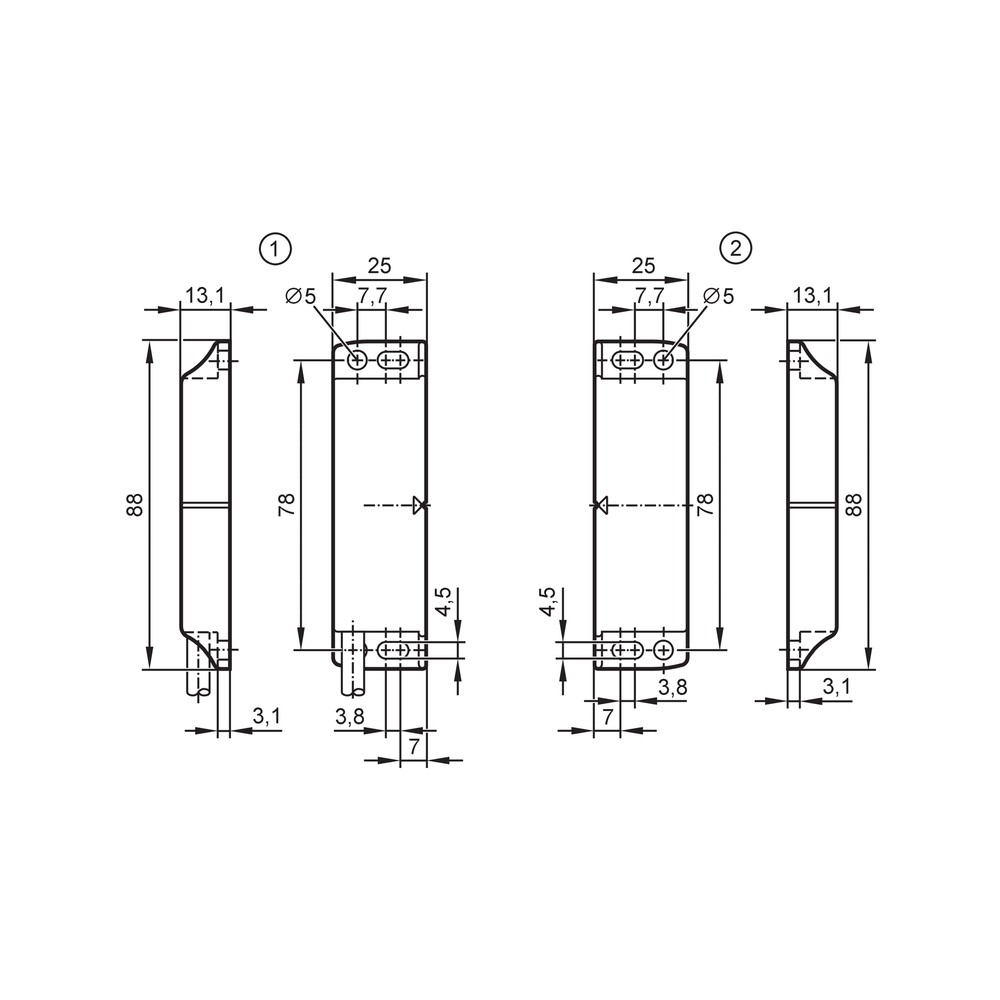

Desenho Dimensional

ACESSÓRIOS

Atuador codificado (informado como material incluído).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O circuito não reconhece a mudança de estado do sensor.	Atuador fora da distância de detecção declarada ou desalinhado em relação ao sensor.	Confira a posição e a distância entre sensor e atuador; valide a detecção dentro de 8 mm conforme a montagem prevista.
O sinal de saída permanece em estado inesperado após a ligação.	Ligação incorreta dos condutores ou interpretação equivocada da pinagem, especialmente diante da divergência entre informação de 3 fios e cabo de seis vias.	Desenergize o circuito e compare a identificação dos fios com o esquema de ligação do datasheet do MN505S antes de religar.
O sensor ou circuito apresenta falha após energização.	Tensão ou corrente fora dos limites declarados, ou falha de ligação; a ficha não declara proteção contra curto-circuito nem contra inversão de polaridade.	Meça a alimentação, confirme 24 V DC e verifique se a corrente contínua da saída permanece até 50 mA; inspecione a ligação conforme o datasheet.
Há falha intermitente ou degradação em ambiente úmido ou sujeito a lavagem.	Entrada de umidade pela instalação do cabo ou condição ambiental fora das condições de proteção declaradas.	Inspecione o encaminhamento, as terminações e a proteção do cabo; confirme que a instalação atende à condição de cabos protegidos e às faixas ambientais da ficha.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM MN505S — PT-BR (Datasheet) Desenho em escala IFM MN505S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MN505S e para que tipo de aplicação serve?

É um sensor codificado magneticamente destinado a aplicações de segurança. A ficha informa contatos 2 NA e 1 NF, sem potencial, e detecção com atuador definido.

O atuador codificado vem junto com o sensor?

Sim, a ficha lista o atuador codificado como material incluído. Confirme o conteúdo da embalagem no pedido, caso a configuração comercial seja diferente.

O MN505S serve para detectar a mais de 8 mm?

A ficha declara alcance de detecção de 8 mm com o atuador definido. Não há suporte documental para especificar uma distância superior.

Posso usar o MN505S com saída com potencial ou com outros contatos?

A ficha especifica saídas sem potencial com 2 contatos normalmente abertos e 1 normalmente fechado. Não indica configuração alternativa nem saída com potencial.

O sensor não comuta; o que devo verificar antes de substituí-lo?

Verifique primeiro o posicionamento do atuador e se a distância está dentro de 8 mm. Depois, confira a ligação e os estados dos contatos conforme o datasheet.

A saída não muda de estado depois da instalação; pode ser problema de fiação?

Sim, uma ligação incorreta pode impedir a resposta esperada. Confirme a pinagem no datasheet, pois a ficha disponível apresenta divergência entre a indicação de 3 fios e o cabo detalhado de seis vias.

É melhor comprar este sensor ou procurar outra versão?

O MN505S corresponde a projetos que requerem detecção magnética até 8 mm, contatos 2 NA/1 NF sem potencial e cabo de 6 m. Procure outra configuração se o projeto exigir alcance maior, outros contatos ou conexão diferente.

O produto é fornecido como kit ou como peça avulsa?

A ficha informa uma peça por embalagem e lista o atuador codificado como material incluído. Não há indicação de outros acessórios no conjunto.

Que cuidados devo ter na instalação do MN505S?

Respeite a montagem não embutida, a distância de detecção e o torque máximo especificado. Proteja a instalação do cabo e consulte o datasheet para a pinagem antes da ligação.

O MN505S é compatível com uma unidade de avaliação de segurança?

A ficha cita as unidades IFM G150xS / AC4x2S e informa que a combinação pode alcançar até PL e ou SIL CL 3. A validação depende da unidade e da arquitetura completa do sistema.

GLOSSÁRIO TÉCNICO

Sensor codificado magneticamente

Sensor de segurança que detecta o atuador codificado associado, conforme a tecnologia declarada para o MN505S. (Ref.: tipo de produto: sensor codificado magneticamente)

NA (normalmente aberto)

Contato que, em sua condição normal, permanece aberto; a ficha especifica dois contatos desse tipo. (Ref.: configuração de contatos: 2 x normalmente aberto)

NF (normalmente fechado)

Contato que, em sua condição normal, permanece fechado; a ficha especifica um contato desse tipo. (Ref.: configuração de contatos: 1 x normalmente fechado)

PL e

Nível de Performance e referido pela ISO 13849-1; a ficha associa esse nível à combinação indicada com unidade de avaliação IFM. (Ref.: ISO 13849-1; G150xS / AC4x2S)

SIL CL 3

Limite de capacidade SIL 3 referido à IEC 62061; a ficha informa esse nível para a combinação indicada com unidade de avaliação IFM. (Ref.: IEC 62061; G150xS / AC4x2S)
