Sensor Magnético de Segurança IFM MN503S 24V DC

Pré-visualizar: MN503S IFM - Sensor Magnético de Segurança Monitoramento de Portas 24V DC M12 IP69K

MN503S IFM - Sensor Magnético de Segurança Monitoramento de Portas 24V DC M12 IP69K

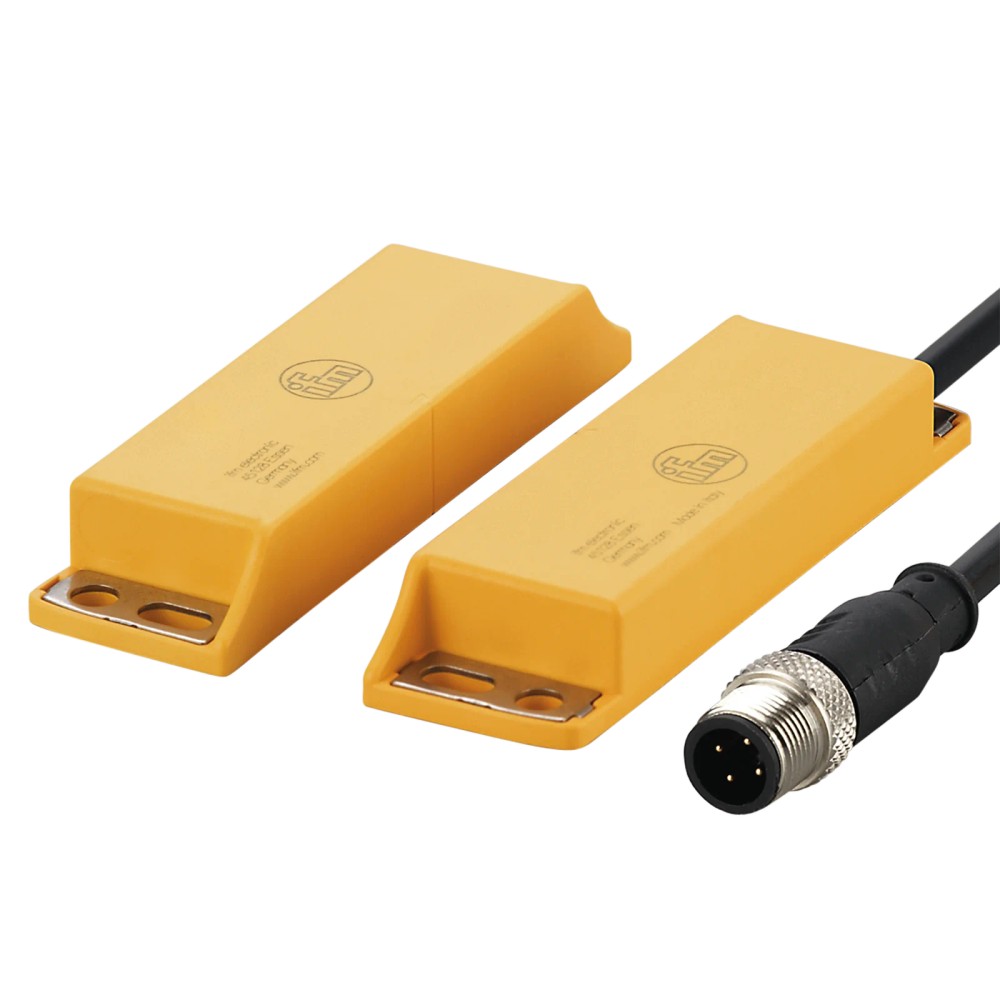

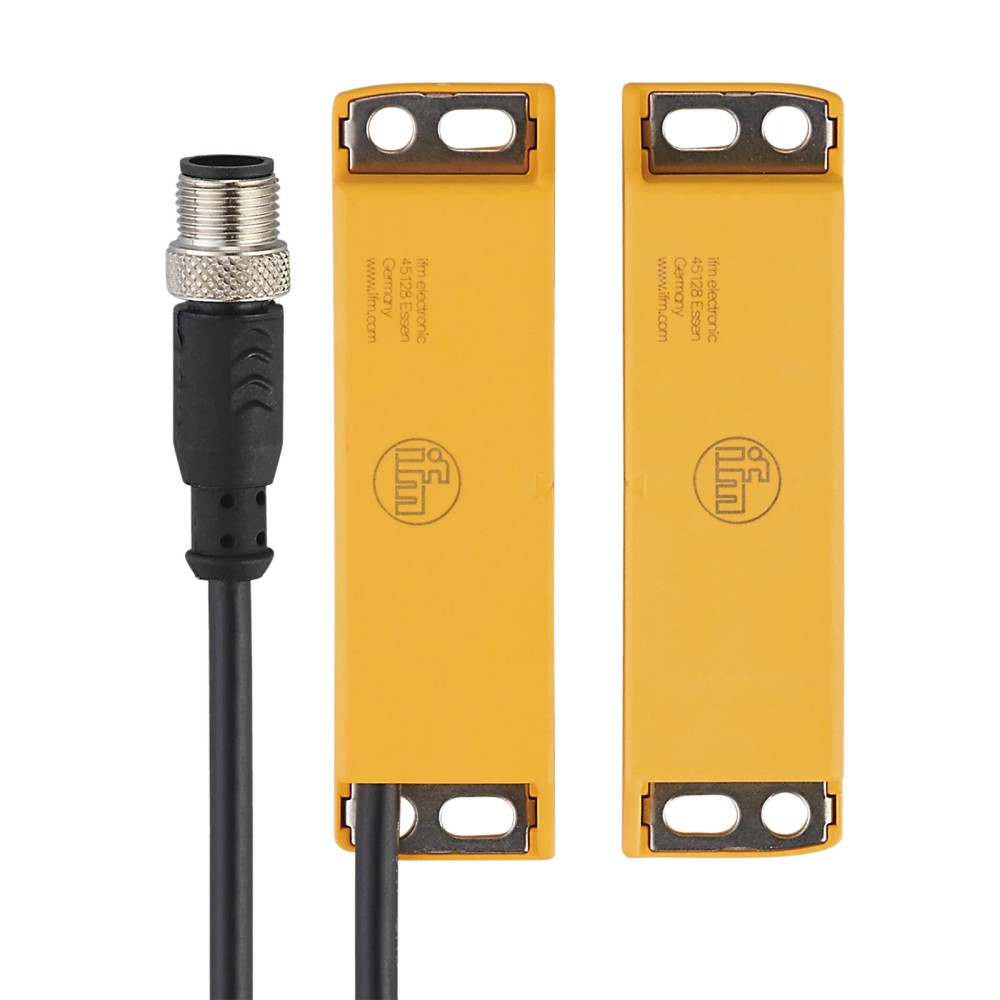

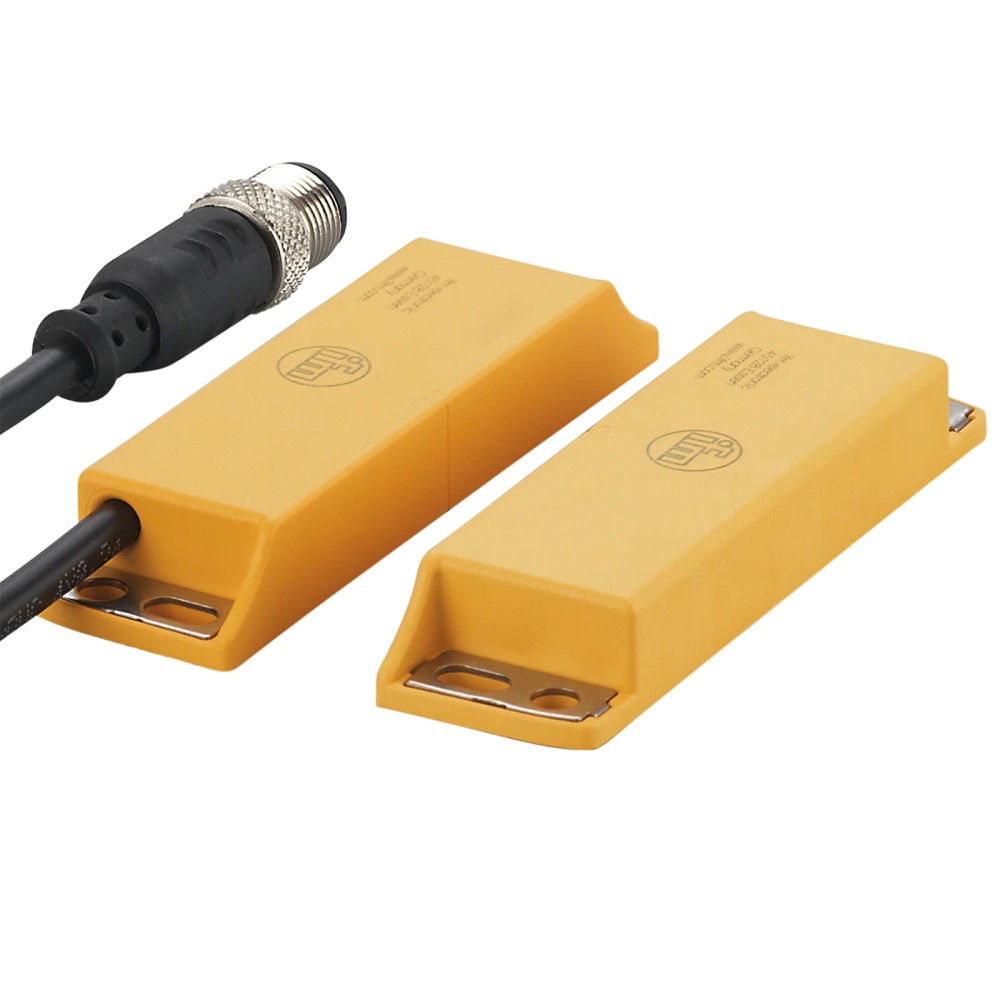

Imagem meramente ilustrativa

R$ 638,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MN503S
EAN: 4021179307895
NCM do produto: 85365090

Destaques do Produto Tensão de operação 24...mais

Fechar menu

Saiba mais sobre: "MN503S IFM - Sensor Magnético de Segurança Monitoramento de Portas 24V DC M12 IP69K"

Destaques do Produto

Tensão de operação

24 V DC

Detecção

8 mm com atuador definido; não embutido

Saídas

2 x normalmente aberto, sem potencial

Conexão

Cabo PVC de 0,1 m e M12, codificação A, 4 contatos

Proteção do invólucro

IP67 e IP69K com instalação de cabos protegida

Atuador

Atuador codificado incluído

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MN503S IFM — Sensor Magnético de Segurança para Monitoramento de Portas, 24 V DC, conexão M12, IP69K

O IFM MN503S é um sensor codificado magneticamente destinado a aplicações de segurança, como o monitoramento de portas. Opera com alimentação de 24 V DC e possui duas saídas normalmente abertas, sem potencial. O alcance de detecção informado é de 8 mm com o atuador definido; o produto inclui atuador codificado. A conexão elétrica combina cabo PVC de 0,1 m e conector M12.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor codificado magneticamente para aplicações de segurança
Alimentação	24 V DC
Saídas	2 x normalmente aberto, sem potencial
Alcance de detecção	8 mm, com atuador definido; montagem não embutida
Conexão elétrica	Cabo PVC de 0,1 m e 1 x M12, codificação A, 4 contatos
Proteção	IP67 e IP69K, com instalação de cabos protegida
Temperatura ambiente	-25 a 80 °C; consulte as condições de vida útil no datasheet
Frequência de comutação DC	150 Hz
Dimensões	88 x 13,1 x 25 mm
Material incluído	Atuador codificado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Monitoramento de portas em aplicações de segurança que utilizem sensor codificado magneticamente e atuador codificado.
Instalações compatíveis com alimentação de 24 V DC, duas saídas normalmente abertas sem potencial e conexão M12 conforme os dados do produto.
Ambientes dentro da faixa de temperatura informada e que exijam os graus de proteção IP67/IP69K, respeitando a condição de instalação de cabos protegida.

⚠ Considere outro se precisa de:

Não selecione para uma instalação que exija detecção embutida: o MN503S é especificado para montagem não embutida.
Não selecione quando a aplicação exigir tensão diferente de 24 V DC ou saídas diferentes das duas saídas normalmente abertas sem potencial; a ficha não confirma essas condições.
Não trate o alcance de 8 mm como garantido com qualquer atuador: o valor é informado com atuador definido.

APLICAÇÕES E USO

Aplicação declarada: monitoramento de portas em sistemas de segurança, usando o sensor e o atuador codificado incluído.
Possibilidade de uso em instalações expostas a condições ambientais à prova de tempo, desde que respeitadas as condições ambientais, a faixa de temperatura e a instalação de cabos protegida especificadas pelo fabricante.
A ficha não identifica controladores de segurança compatíveis nem protocolos; valide a interface elétrica e os requisitos do sistema no datasheet antes da integração.

COMO ESCOLHER

Antes de comprar o MN503S IFM — Sensor Magnético de Segurança para Monitoramento de Portas, 24 V DC, conexão M12, IP69K, verifique estes pontos:

Escolha o MN503S

Quando a aplicação de segurança requer detecção codificada magneticamente, atuador codificado, alimentação de 24 V DC e duas saídas normalmente abertas sem potencial. Considere também montagem não embutida, alcance de 8 mm com atuador definido e conexão M12 com cabo de 0,1 m.

Avalie outra configuração

Busque outro modelo se o projeto exigir montagem embutida, tensão de operação diferente, outro tipo de saída ou conexão incompatível com o conjunto cabo e M12 informado. A ficha disponível não identifica modelos alternativos nem confirma compatibilidade com controladores específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante e modelo	ifm MN503S	Identificação do produto na ficha.
Tipo de produto	Sensor codificado magneticamente	Tipo declarado pelo fabricante.
Aplicação	Aplicações de segurança; monitoramento de portas conforme o nome do anúncio	Uso indicado na ficha e no anúncio.
Modo de operação	Operação contínua	Modo de operação informado.
Atuador	Codificado; atuador codificado incluído	O alcance de detecção de 8 mm é especificado com atuador definido.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente indicado.
Tensão de operação	24 V DC	Valor nominal informado.
Classe de proteção elétrica	III	Classificação indicada na ficha.
Tensão de isolação classificada	60 V	Valor classificado informado.
Resistência externa (Ri)	10 Ω; 1 W	Valores declarados pelo fabricante.
Carga capacitiva máxima CL_max	20 nF	Limite informado.
Proteção contra curto-circuitos	Não	A ficha declara ausência de proteção contra curto-circuitos.
Proteção contra inversão de polaridade	Não	A ficha declara ausência de proteção contra inversão de polaridade.
Compatibilidade eletromagnética	IEC 60947-5-1	Referência EMC informada na ficha.

Saídas e tempos
Saídas	2 x normalmente aberto, sem potencial	Tipo e quantidade de saídas informados.
Dados de saída	Interface tipo A	Classificação informada pelo fabricante.
Corrente constante máxima da saída de comutação DC	50 mA	Limite máximo declarado.
Frequência de comutação DC	150 Hz	Frequência máxima/informada para comutação DC.
Tempo máximo de queda	0,1 ms	Tempo informado na ficha.
Tempo máximo de comutação, incluindo saltos	0,6 ms	Valor informado pelo fabricante.
Tempo de resposta após requisito de segurança	10 ms	Tempo de resposta declarado.

Detecção
Alcance de detecção	8 mm com atuador definido	Condição explícita do valor; montagem não embutida.
Distância de desconexão segura s(ar)	20 mm	Distância de desconexão segura informada.

Conexões elétricas
Conexão	Cabo PVC de 0,1 m; 1 x M12	Configuração de conexão declarada.
Cabo	PVC, 0,1 m, Ø 5 mm	Características do cabo informadas.
Conector	M12, codificação A, 4 contatos	Dados da conexão elétrica.
Número de fios	3 fios	Atributo informado nos dados básicos do anúncio.
Instalação de cabos	Protegida	Condição associada à classificação IP informada.

Condições ambientais
Temperatura ambiente	-25 a 80 °C; vida útil ≤ 87.600 h; de 10 a 40 °C, vida útil ≤ 175.200 h	Limites e condições de vida útil informados pelo fabricante.
Grau de proteção	IP67 e IP69K	Proteção declarada; a ficha associa a condição de instalação de cabos protegida.
Condições ambientais	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação ambiental informada.
Pressão do ar	80 a 106 kPa	Faixa informada.
Umidade relativa do ar máxima	Curto período: 5 a 95%; duradouro: 5 a 70%	Limites declarados para as durações indicadas.
Altura máxima acima do nível do mar	2.000 m	Limite informado.
Resistência a choques	EN 60068-2-27; 30 g (11 ms)	Condição e referência de ensaio indicadas.
Resistência a vibrações	IEC 60068-2-6; 10 g (10 a 55 Hz)	Condição e referência de ensaio indicadas.
Nevoeiro salino	Não	A ficha indica que não há especificação de resistência a nevoeiro salino.

Dados mecânicos
Dimensões	88 x 13,1 x 25 mm	Dimensões do produto.
Formato do invólucro	Retangular	Formato informado.
Tipo de montagem	Não embutido	Condição de instalação especificada.
Materiais	Invólucro: PA; placa de fixação: 1.4301 (aço inoxidável/304)	Materiais declarados.
Torque máximo de aperto	0,8 a 2 Nm	Faixa indicada pelo fabricante.
Peso	174,5 g	Peso informado no dataset; há divergência na linha de variante, portanto confirme o peso no documento oficial.
Instalação	Instalação de cabos protegida	Condição declarada para instalação.

Segurança e vida útil
B10D	20.000.000 sem carga; com carga máxima DC 12/24 V, 50 mA: 400.000	Valores declarados na ficha; a condição de carga altera o valor.
Vida útil TM (Mission Time)	≤ 175.200 h (20 anos)	Valor de vida útil informado pelo fabricante.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; o produto é descrito com saídas de comutação, sem protocolo indicado.

• Interface de saída tipo A.

Conexões

Elétrica Alimentação de 24 V DC. Conexão elétrica: cabo PVC de 0,1 m, Ø 5 mm, e 1 x M12, codificação A, 4 contatos. São informadas 2 saídas normalmente abertas sem potencial; corrente constante máxima da saída de comutação DC de 50 mA. Confirme a atribuição dos contatos no datasheet antes de ligar.

Processo Não há conexão de processo informada. Trata-se de sensor para monitoramento de posição/porta, com montagem não embutida e atuador codificado; dimensões do corpo: 88 x 13,1 x 25 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Monitoramento de porta em aplicação de segurança com atuador codificado e alimentação de 24 V DC	✓	O produto é especificado para aplicações de segurança, inclui atuador codificado e opera a 24 V DC.
Instalação que exige montagem embutida	✗	A ficha informa montagem não embutida.
Sistema que exige protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação; confirma saídas de comutação, não compatibilidade com um protocolo específico.
Aplicação com corrente constante superior a 50 mA na saída de comutação DC	✗	A corrente constante máxima informada para a saída de comutação DC é 50 mA.
Aplicação fora da faixa de temperatura ambiente especificada	✗	A faixa informada é -25 a 80 °C, sujeita às condições de vida útil indicadas pelo fabricante.

INSTALAÇÃO

Como instalar o MN503S IFM — Sensor Magnético de Segurança para Monitoramento de Portas, 24 V DC, conexão M12, IP69K

Confirme que o modelo e o atuador codificado atendem ao projeto e que a aplicação utiliza 24 V DC.
Instale o sensor em montagem não embutida, observando o desenho dimensional e a posição de detecção prevista.
Posicione o atuador codificado conforme o datasheet; o alcance de 8 mm é especificado com atuador definido.
Fixe o conjunto respeitando o torque de aperto informado de 0,8 a 2 Nm.
Conecte o cabo de 0,1 m e o conector M12 codificação A; verifique a atribuição dos contatos no datasheet antes de energizar.
Após a instalação, valide o funcionamento das duas saídas normalmente abertas e mantenha a instalação de cabos protegida conforme as condições associadas ao grau IP.

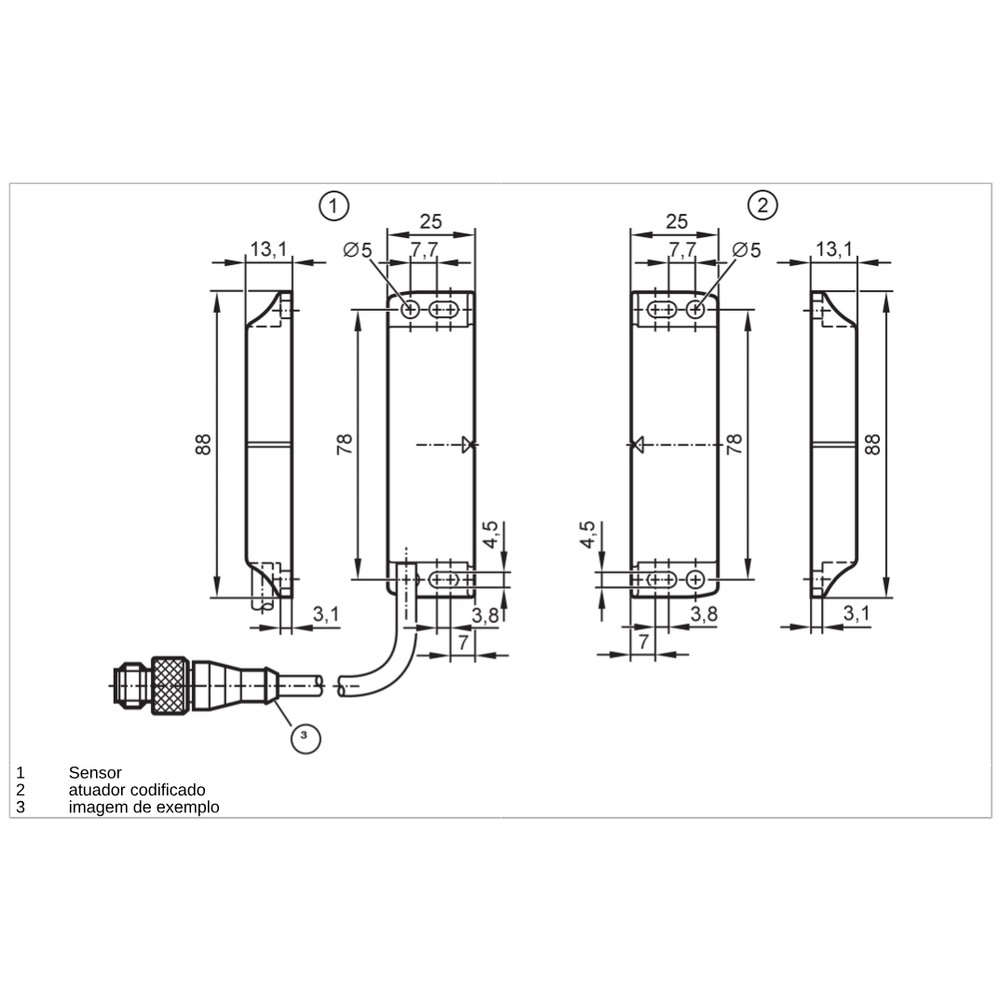

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

Atuador codificado incluído

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando a porta se aproxima da posição de fechamento.	Atuador ausente, desalinhado ou fora do alcance especificado para o atuador definido.	Confira a presença e o posicionamento do atuador codificado e compare a distância de montagem com o datasheet.
As saídas não apresentam o estado esperado durante o teste.	Alimentação ausente ou diferente de 24 V DC, ou ligação incorreta dos contatos.	Meça a alimentação e confira a atribuição dos contatos M12 no datasheet antes de alterar a ligação.
O sensor funciona de forma intermitente após a instalação.	Conexão M12 ou trecho de cabo com contato inadequado, ou instalação sem a proteção de cabos prevista.	Inspecione o acoplamento M12 e o estado do cabo; confirme que a instalação de cabos está protegida.
O conjunto não atende ao limite de corrente ou à frequência exigidos pelo circuito.	Carga acima do limite de corrente constante de 50 mA ou requisito de comutação superior aos 150 Hz informados.	Verifique a corrente da carga e a frequência exigida pelo circuito e compare com os limites declarados no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm MN503S em português (Datasheet) Desenho em escala do MN503S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MN503S e para quem ele serve?

É um sensor codificado magneticamente da ifm para aplicações de segurança, como monitoramento de portas. A ficha informa alimentação de 24 V DC, duas saídas normalmente abertas sem potencial e atuador codificado incluído.

O atuador vem junto e qual é a conexão elétrica?

Sim, a ficha informa que o material incluído é um atuador codificado. A conexão combina cabo PVC de 0,1 m e conector M12 codificação A, com 4 contatos.

Posso usar o MN503S em montagem embutida?

Não conforme a especificação disponível: o tipo de montagem é não embutido. Se o projeto exige montagem embutida, selecione um modelo cuja ficha confirme essa configuração.

Ele funciona com alimentação diferente de 24 V DC ou com protocolo de comunicação?

A tensão de operação informada é 24 V DC e a ficha não especifica protocolo de comunicação. Para outra tensão ou integração por protocolo, confirme os requisitos no datasheet e no sistema de segurança.

A porta está fechada, mas o sensor não comuta; o que verifico antes de trocar?

Verifique primeiro se o atuador codificado está presente e alinhado dentro do alcance aplicável. O valor de 8 mm é especificado com atuador definido; confira também a montagem não embutida.

As saídas não mudam de estado; como diferencio falha de ligação de falha do sensor?

Confira se há alimentação de 24 V DC e valide a ligação dos contatos M12 conforme o datasheet. A ficha informa duas saídas normalmente abertas sem potencial, mas não fornece neste anúncio um diagrama de pinagem separado.

Devo comprar este sensor avulso ou preciso de um kit?

O produto informado inclui o atuador codificado, portanto a ficha não indica a necessidade de adquiri-lo separadamente. Ela não descreve outros componentes de instalação ou um kit adicional.

Quando escolher este sensor em vez de outro modelo magnético?

Escolha o MN503S quando o projeto corresponder à detecção codificada não embutida, à alimentação de 24 V DC e às duas saídas normalmente abertas sem potencial. Para requisitos diferentes, compare as especificações documentadas do outro modelo; a ficha não indica um substituto específico.

Como devo alinhar e fixar o sensor na porta?

Use o desenho em escala e o datasheet para posicionar o sensor e o atuador codificado, respeitando a montagem não embutida e o torque informado de 0,8 a 2 Nm. Valide a detecção após a montagem.

O produto tem resistência especificada a nevoeiro salino?

Não; a ficha informa “nevoeiro salino: não”. Para instalação sujeita a esse ambiente, consulte o fabricante antes de selecionar o sensor.

GLOSSÁRIO TÉCNICO

Sensor codificado magneticamente

Sensor que detecta o atuador codificado associado ao produto. (Ref.: tipo de sensor e modelo do atuador)

Atuador codificado

Componente incluído que atua em conjunto com o sensor para a detecção prevista. (Ref.: material incluído; alcance de detecção com atuador definido)

Saída normalmente aberta

Saída cujo estado de comutação é especificado como normalmente aberto; o MN503S possui duas saídas sem potencial. (Ref.: saídas)

Montagem não embutida

Configuração de montagem declarada para o sensor, que deve ser considerada no posicionamento. (Ref.: tipo de montagem)

B10D

Parâmetro de confiabilidade declarado na ficha, com valores diferentes conforme a condição de carga. (Ref.: B10D)
