Sensor Magnético IFM MN500S - Segurança Industrial

Pré-visualizar: MN500S IFM - Sensor Codificado Magneticamente IFM Segurança Industrial 2NA, 8mm, IP69K, 24V DC

MN500S IFM - Sensor Codificado Magneticamente IFM Segurança Industrial 2NA, 8mm, IP69K, 24V DC

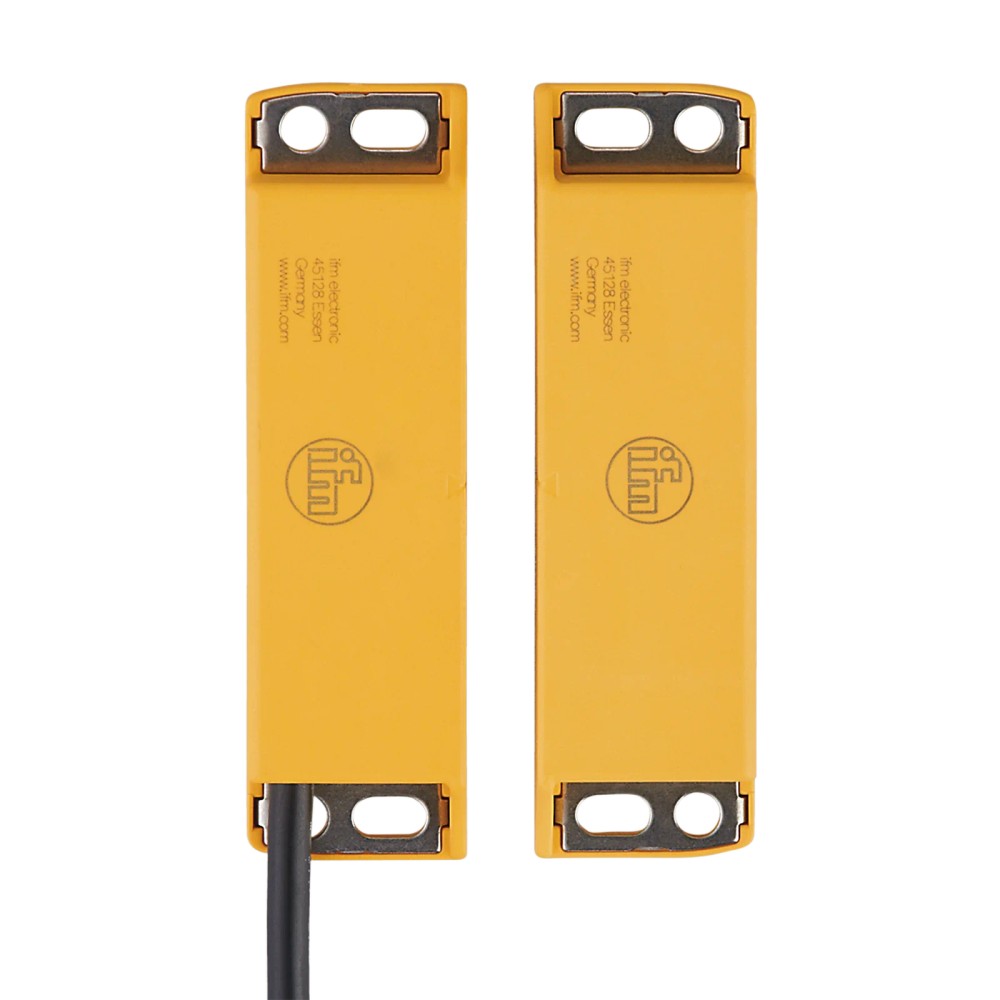

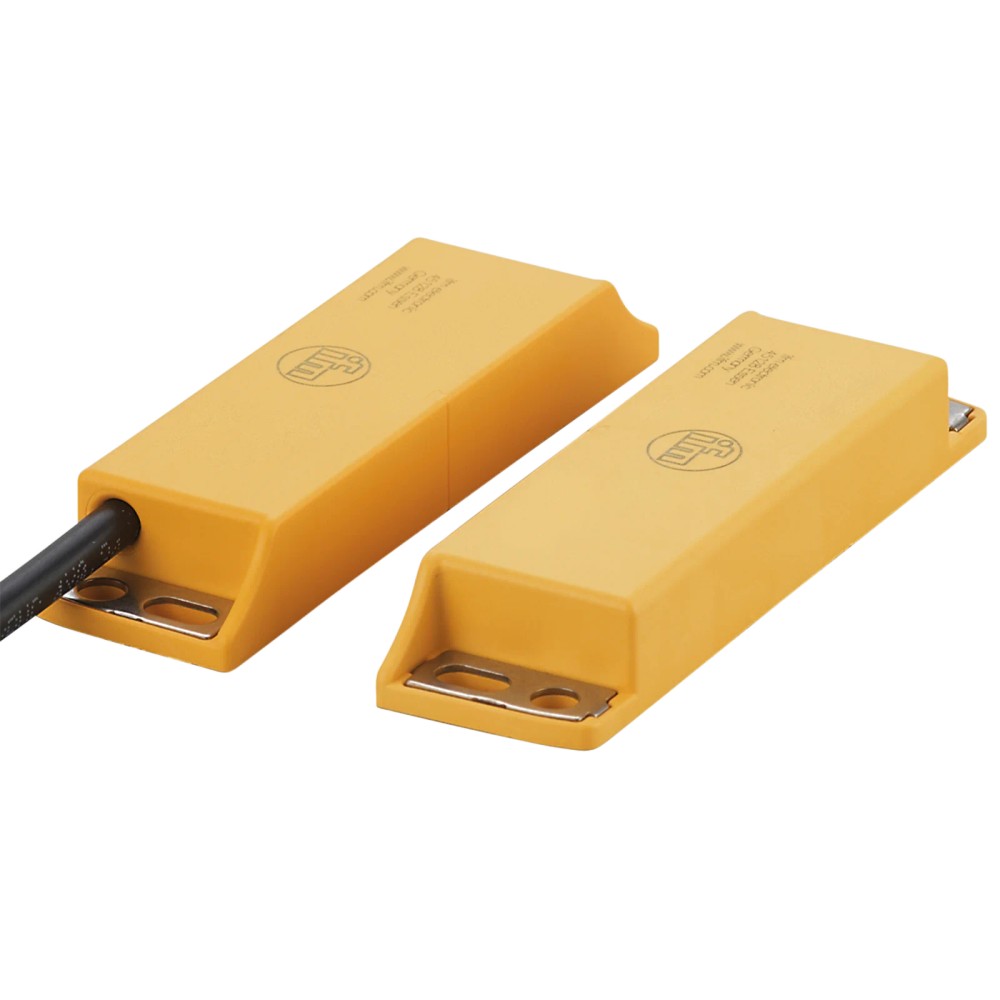

Imagem meramente ilustrativa

R$ 638,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MN500S
EAN: 4021179307864
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "MN500S IFM - Sensor Codificado Magneticamente IFM Segurança Industrial 2NA, 8mm, IP69K, 24V DC"

Destaques do Produto

Tecnologia

Sensor codificado magneticamente

Distância de detecção

8 mm com atuador definido

Saídas

2 x normalmente abertas, sem potencial

Alimentação

24 V DC

Conexão elétrica

Cabo PVC de 2 m

Proteção

IP67/IP69K; instalação de cabos protegida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor codificado magneticamente IFM MN500S para segurança industrial, 2 NA, 8 mm, IP67/IP69K, 24 V DC

O IFM MN500S é um sensor codificado magneticamente destinado a aplicações de segurança com operação contínua. Detecta o atuador definido a uma distância de até 8 mm e possui duas saídas normalmente abertas sem potencial. Opera com alimentação de 24 V DC e proteção IP67/IP69K, conforme as condições de instalação indicadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Codificado magneticamente
Aplicação declarada	Aplicações de segurança
Alcance de detecção	8 mm com atuador definido; montagem não embutida
Saídas	2 x normalmente abertas, sem potencial
Tensão de operação	24 V DC
Frequência de comutação DC	150 Hz
Grau de proteção	IP67; IP69K, com instalação de cabos protegida
Conexão	Cabo PVC de 2 m
Temperatura ambiente	-25 a 80 °C; condições de vida útil específicas conforme ficha
Dimensões	88 x 13,1 x 25 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de segurança que utilizem o sensor MN500S com seu atuador codificado definido e respeitem o alcance de detecção especificado.
Instalações que aceitem alimentação de 24 V DC e as duas saídas normalmente abertas sem potencial.
Ambientes dentro da faixa de temperatura e das condições de proteção informadas, com instalação de cabos protegida.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir distância de detecção superior a 8 mm com o atuador definido.
Não utilizar como substituto de um sensor cuja tecnologia, configuração de saída ou alimentação requerida seja diferente sem validar a compatibilidade elétrica e de segurança.
Não presumir proteção da conexão em qualquer condição: a ficha associa IP67/IP69K à instalação de cabos protegida.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: uso em aplicações de segurança com operação contínua; a integração deve seguir os requisitos do circuito de segurança e o datasheet.
Possibilidade de uso em portas ou proteções móveis de máquinas, desde que o atuador definido, a montagem não embutida, o alinhamento e o limite de detecção de 8 mm sejam compatíveis; este cenário é uma aplicação inferida, não uma aplicação específica declarada na ficha.
Uso em ambiente dentro da faixa de temperatura informada; para obter os graus IP67/IP69K, a instalação do cabo deve ser protegida conforme indicado pelo fabricante.
A ficha não declara protocolo de comunicação nem resistência a nevoeiro salino; não presumir compatibilidade com esses requisitos.

COMO ESCOLHER

Antes de comprar o Sensor codificado magneticamente IFM MN500S para segurança industrial, 2 NA, 8 mm, IP67/IP69K, 24 V DC, verifique estes pontos:

Escolha o MN500S quando

A aplicação exigir sensor codificado magneticamente para segurança, duas saídas normalmente abertas sem potencial, alimentação de 24 V DC e detecção de até 8 mm com o atuador definido.

Avalie outra opção quando

A distância necessária exceder 8 mm, a lógica de saída ou a tensão disponível não corresponderem às especificações, ou a instalação não puder cumprir as condições de montagem e proteção do cabo. Confirme os requisitos completos do sistema no datasheet do fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	MN500S	Código do sensor codificado magneticamente.
Marca	IFM	Fabricante informado no anúncio.
Categoria	Tecnologia de segurança	Classificação do produto no anúncio.
Tipo de produto	Sensor codificado magneticamente	Tecnologia declarada na ficha.
Aplicação	Para aplicações de segurança	Finalidade descrita pelo fabricante.
Modo de operação	Operação contínua	Modo de operação informado no catálogo.
Interface	Tipo A	Classificação informada para os dados de saída; não equivale a um protocolo de comunicação.

Dados elétricos
Tensão de operação	24 V DC	Valor de alimentação especificado.
Classe de proteção	III	Classificação elétrica declarada.
Tensão de isolação classificada	60 V	Valor nominal indicado na ficha.
Resistência externa (Ri)	10 Ω; 1 W	Valores declarados para a resistência externa.
Proteção contra curto-circuitos	Não	A ficha informa ausência dessa proteção; prever proteção adequada no circuito.
Proteção contra inversão de polaridade	Não	A ficha informa ausência dessa proteção; conferir polaridade antes de energizar.
Carga capacitiva máxima CL_max	20 nF	Limite informado para a carga capacitiva.
Altura máxima acima do nível do mar	2000 m	Limite de instalação informado.

Saídas e desempenho de comutação
Configuração das saídas	2 x normalmente aberto (NA), sem potencial	Configuração declarada para as saídas.
Frequência de comutação DC	150 Hz	Frequência máxima/de referência indicada na ficha.
Corrente constante máxima da saída de comutação DC	50 mA	Limite de corrente especificado para a saída DC.
Distância de desconexão segura s(ar)	20 mm	Valor de distância de desconexão segura informado pelo fabricante.
Tempo de comutação máximo, incluindo saltos	0,6 ms	Tempo máximo declarado.
Tempo máximo de queda	0,1 ms	Valor máximo especificado.
Tempo de resposta após requisito de segurança	10 ms	Tempo declarado após o requisito de segurança.

Detecção e montagem
Alcance de detecção	8 mm com atuador definido	Distância especificada com o atuador correspondente.
Tipo de montagem	Não embutido	Condição de montagem indicada na ficha.
Invólucro	Retangular	Formato informado para o sensor.

Conexão elétrica
Conexão do anúncio	Cabo PVC de 2 m	Descrição da conexão na fonte primária do anúncio.
Dados complementares do cabo	PVC, Ø 5 mm; 4 x 0,25 mm²	Informação complementar de catálogo; confirmar pinagem no datasheet.
Número de fios	3 fios	Dado da fonte primária do anúncio; há divergência com a descrição complementar de 4 x 0,25 mm², portanto validar o esquema antes da ligação.

Condições ambientais e proteção
Grau de proteção	IP67; IP69K	A ficha condiciona esses graus à instalação de cabos protegida.
Temperatura ambiente	-25 a 80 °C	Faixa declarada; os limites de vida útil variam conforme as condições especificadas.
Vida útil por condição de temperatura	≤ 87600 h em -25 a 80 °C; ≤ 175200 h em 10 a 40 °C	Condições e limites de vida útil informados na ficha.
Vida útil TM (Mission Time)	≤ 175200 h (20 anos)	Valor de mission time declarado pelo fabricante.
Umidade relativa máxima	5 a 95% por curto período; 5 a 70% duradouro	Limites de umidade relativa informados.
Pressão do ar	80 a 106 kPa	Faixa informada na ficha.
Resistência a choques	EN 60068-2-27; 30 g (11 ms)	Ensaio e condição declarados.
Resistência a vibrações	IEC 60068-2-6; 10 g (10 a 55 Hz)	Ensaio e faixa declarados.
Aplicação ambiental	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação ambiental indicada na ficha.
Nevoeiro salino	Não	A ficha não declara resistência a nevoeiro salino.

Dados mecânicos e materiais
Dimensões	88 x 13,1 x 25 mm	Dimensões informadas para o sensor.
Peso	261,5 g	Peso informado no catálogo.
Material do invólucro	PA	Material indicado para o invólucro.
Material da placa de fixação	1.4301, aço inoxidável 304	Material informado para a placa de fixação.
Torque máximo de aperto	0,8 a 2 Nm	Faixa de torque declarada; aplicar conforme o ponto de fixação indicado.

Segurança funcional e conformidade
B10D	20.000.000 sem carga; 400.000 com carga máxima DC de 12/24 V e 50 mA	Valores declarados nas condições de carga indicadas pelo fabricante.
EMC	IEC 60947-5-1	Referência normativa informada.
Certificações	CE; cULus Listed; UKCA	Certificações listadas no catálogo.

Identificação logística
SKU / Part Number	MN500S	Código de identificação do produto.
GTIN	4021179307864	Identificador comercial informado no anúncio.
NCM	8536.50.90	Classificação fiscal apresentada na ficha.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação industrial. O produto é descrito com interface tipo A e saídas de comutação; não presumir comunicação IO-Link ou outro protocolo.

Conexões

Elétrica Alimentação especificada de 24 V DC; cabo PVC de 2 m. A ficha primária indica 3 fios, enquanto os dados técnicos complementares informam cabo de 4 x 0,25 mm². Confirmar o esquema elétrico e a pinagem no datasheet antes da ligação. Saídas: 2 x normalmente abertas, sem potencial; corrente constante máxima da saída DC de 50 mA. Não há proteção contra curto-circuito nem contra inversão de polaridade.

Processo Não se aplica: é um sensor de segurança com conexão elétrica por cabo, sem conexão de processo informada. Dimensionalmente, o invólucro é retangular e a montagem é não embutida; verificar desenho dimensional e posicionamento do atuador.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema de segurança com alimentação de 24 V DC, atuador definido e necessidade de duas saídas NA sem potencial	✓	Essas características correspondem aos dados informados para o MN500S; respeitar a distância de detecção de 8 mm.
Controlador ou circuito que necessite de comunicação por protocolo, como IO-Link	✗	A ficha não declara protocolo de comunicação; não é possível confirmar compatibilidade por protocolo.
Aplicação com carga contínua superior a 50 mA por saída DC	✗	A ficha especifica corrente constante máxima de 50 mA para a saída de comutação DC.
Instalação em ambiente que exija IP67/IP69K e permita proteger a instalação do cabo conforme indicado	✓	A ficha informa IP67 e IP69K com instalação de cabos protegida; as condições reais de montagem devem ser verificadas.
Aplicação que exija detecção além de 8 mm com o atuador definido	✗	O alcance de detecção informado é 8 mm; a ficha não sustenta alcance superior.

INSTALAÇÃO

Como instalar o Sensor codificado magneticamente IFM MN500S para segurança industrial, 2 NA, 8 mm, IP67/IP69K, 24 V DC

Confirme que o modelo é MN500S e consulte o datasheet e o desenho dimensional antes de instalar.
Verifique que o atuador codificado definido acompanha o produto e que a geometria de montagem corresponde ao desenho do fabricante.
Monte o sensor na condição não embutida indicada e posicione o atuador respeitando o alcance de detecção de 8 mm.
Fixe o conjunto respeitando o torque máximo de aperto especificado para a instalação.
Proteja a instalação do cabo de acordo com as condições necessárias para os graus IP informados; evite presumir proteção sem essa instalação.
Antes de energizar, confirme tensão, polaridade, pinagem e limites de corrente no datasheet; a ficha indica ausência de proteção contra curto-circuito e inversão de polaridade.

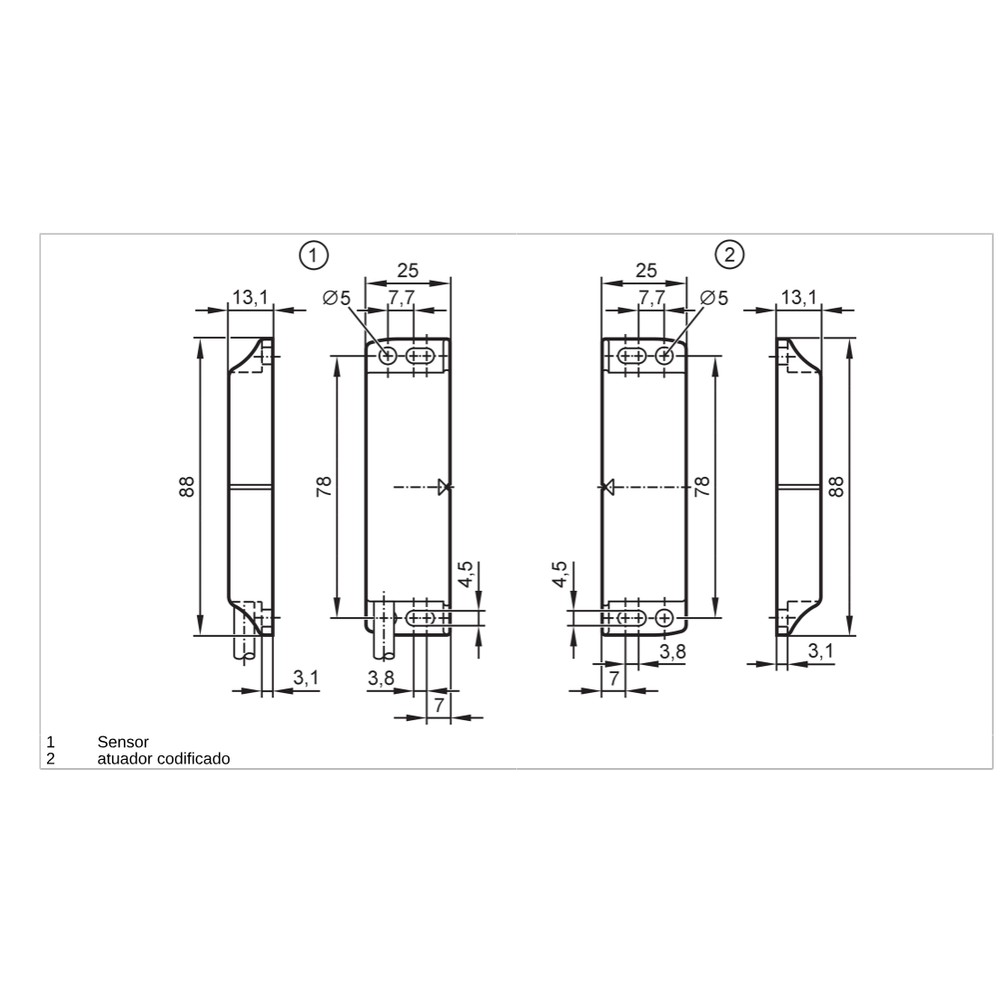

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Atuador codificado (material incluído, conforme a ficha).

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta quando o atuador se aproxima.	Atuador desalinhado, distância acima do alcance especificado ou montagem diferente da condição não embutida indicada.	Confira o desenho dimensional, o alinhamento e a distância entre sensor e atuador; valide o uso do atuador definido.
As saídas não apresentam o estado esperado no circuito.	Ligação ou identificação de fios incompatível com o esquema, especialmente porque os dados disponíveis divergem entre 3 fios e cabo 4 x 0,25 mm².	Desenergize o circuito e confira a pinagem exclusivamente pelo datasheet oficial do MN500S antes de religar.
O sensor ou o circuito deixa de funcionar após uma falha elétrica.	Curto-circuito ou inversão de polaridade; a ficha informa que o sensor não possui essas proteções.	Verifique a alimentação de 24 V DC, polaridade e possíveis curtos no circuito, respeitando o limite de 50 mA por saída DC.
A proteção contra água ou lavagem não corresponde à expectativa da instalação.	Instalação do cabo sem a proteção requerida para as condições associadas aos graus IP67/IP69K.	Inspecione a instalação e a proteção do cabo e compare com as instruções do fabricante; não conclua a proteção apenas pelo grau IP do sensor.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM MN500S (PT-BR) (Datasheet) Desenho em escala IFM MN500S (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MN500S e para que serve?

É um sensor codificado magneticamente destinado a aplicações de segurança com operação contínua. Detecta o atuador definido e oferece duas saídas normalmente abertas sem potencial.

O que acompanha o MN500S?

A ficha lista um atuador codificado como material incluído. Confirme o conteúdo do fornecimento na documentação do anúncio e do fabricante.

O MN500S funciona com qualquer PLC ou protocolo industrial?

A ficha não especifica protocolo de comunicação nem compatibilidade universal com PLCs. A ligação deve ser validada pelos dados elétricos, pela pinagem oficial e pelos requisitos da entrada do controlador.

Posso usar o MN500S se precisar detectar a mais de 8 mm?

A ficha especifica alcance de 8 mm com o atuador definido. Ela não confirma alcance superior; para essa necessidade, selecione uma solução cuja distância esteja documentada para a aplicação.

O MN500S é indicado para instalação com cabo sem proteção contra água?

Não se deve presumir isso: os graus IP67/IP69K são informados com a condição de instalação de cabos protegida. Verifique os requisitos de montagem no datasheet.

Ele pode substituir um sensor de segurança de outra tecnologia ou com saída diferente?

Não sem validação. O MN500S é codificado magneticamente e possui duas saídas normalmente abertas sem potencial; compare a tecnologia, a lógica de saída e os requisitos do circuito antes da substituição.

O que verificar se o sensor não comutar mesmo com o sistema energizado?

Confira o alinhamento e a distância do atuador, respeitando o alcance de 8 mm e a montagem não embutida. Se persistir, verifique a pinagem no datasheet antes de substituir o sensor.

O que pode causar falha após a ligação elétrica?

Uma ligação incorreta, curto-circuito ou inversão de polaridade pode causar falha; a ficha informa que não há proteção contra curto-circuito nem contra inversão de polaridade. Desenergize e confira esquema, alimentação e circuito.

Como escolher entre o MN500S e outro sensor codificado magneticamente?

Compare o alcance exigido, o tipo e a quantidade de saídas, a tensão de operação, a conexão e as condições ambientais com os dados do outro modelo. O MN500S declara 8 mm com atuador definido e duas saídas NA sem potencial.

Quais cuidados devo tomar na instalação?

Use o desenho dimensional para posicionar sensor e atuador, proteja a instalação do cabo e confirme a pinagem no datasheet. Respeite o torque indicado e confira tensão e polaridade antes de energizar.

GLOSSÁRIO TÉCNICO

Sensor codificado magneticamente

Sensor que detecta um atuador codificado definido para aplicações de segurança. (Ref.: tipo de sensor: codificado magneticamente.)

Atuador codificado

Elemento associado ao sensor para a detecção codificada; a ficha informa que está incluído. (Ref.: material incluído: atuador codificado.)

Saída normalmente aberta (NA)

Saída cuja configuração é normalmente aberta, conforme especificado para o produto. (Ref.: 2 x normalmente aberto, sem potencial.)

Distância de desconexão segura s(ar)

Parâmetro de distância de desconexão segura informado pelo fabricante. (Ref.: s(ar) = 20 mm.)

B10D

Parâmetro de confiabilidade declarado pelo fabricante sob as condições de carga especificadas. (Ref.: B10D = 20.000.000 sem carga; 400.000 com carga máxima DC de 12/24 V e 50 mA.)
