Sensor Magnético de Segurança IFM MN207S 5mm

Pré-visualizar: MN207S IFM - Sensor Codificado Magnético ifm Segurança Industrial 5mm 2NA M12 IP69K

MN207S IFM - Sensor Codificado Magnético ifm Segurança Industrial 5mm 2NA M12 IP69K

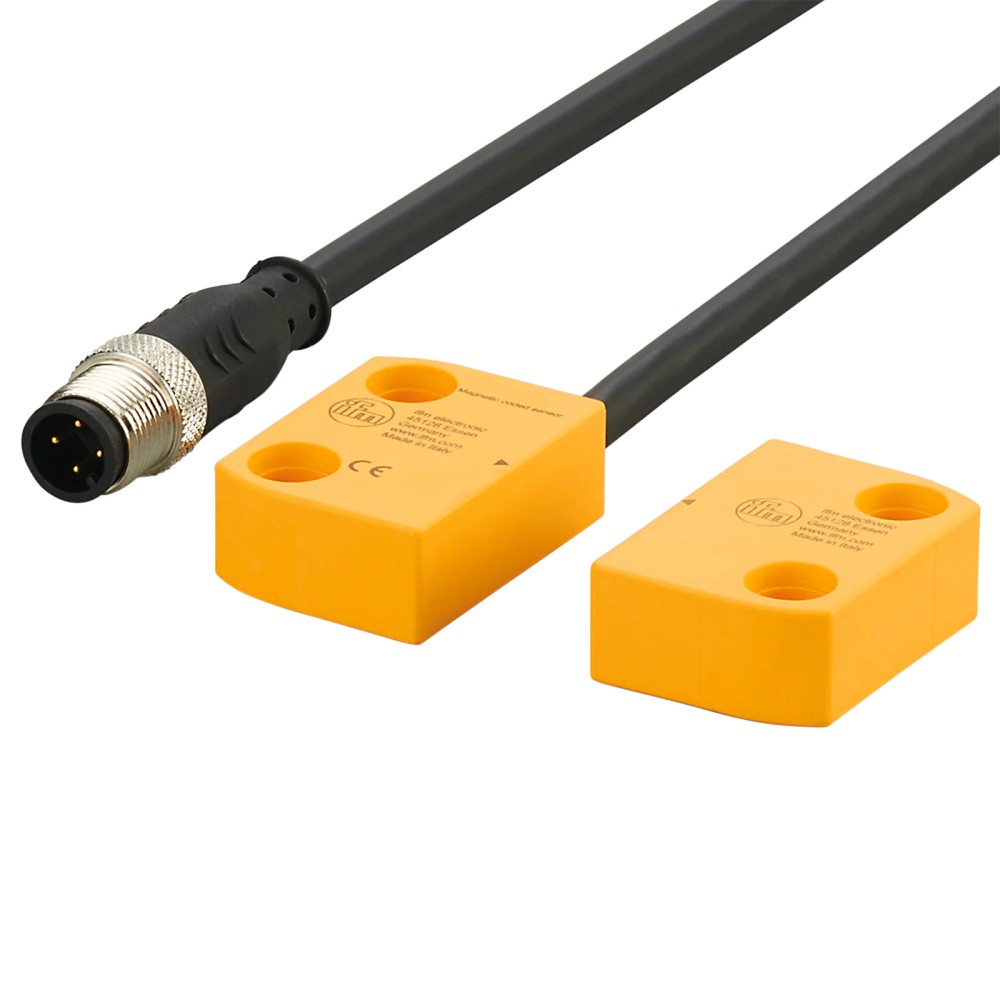

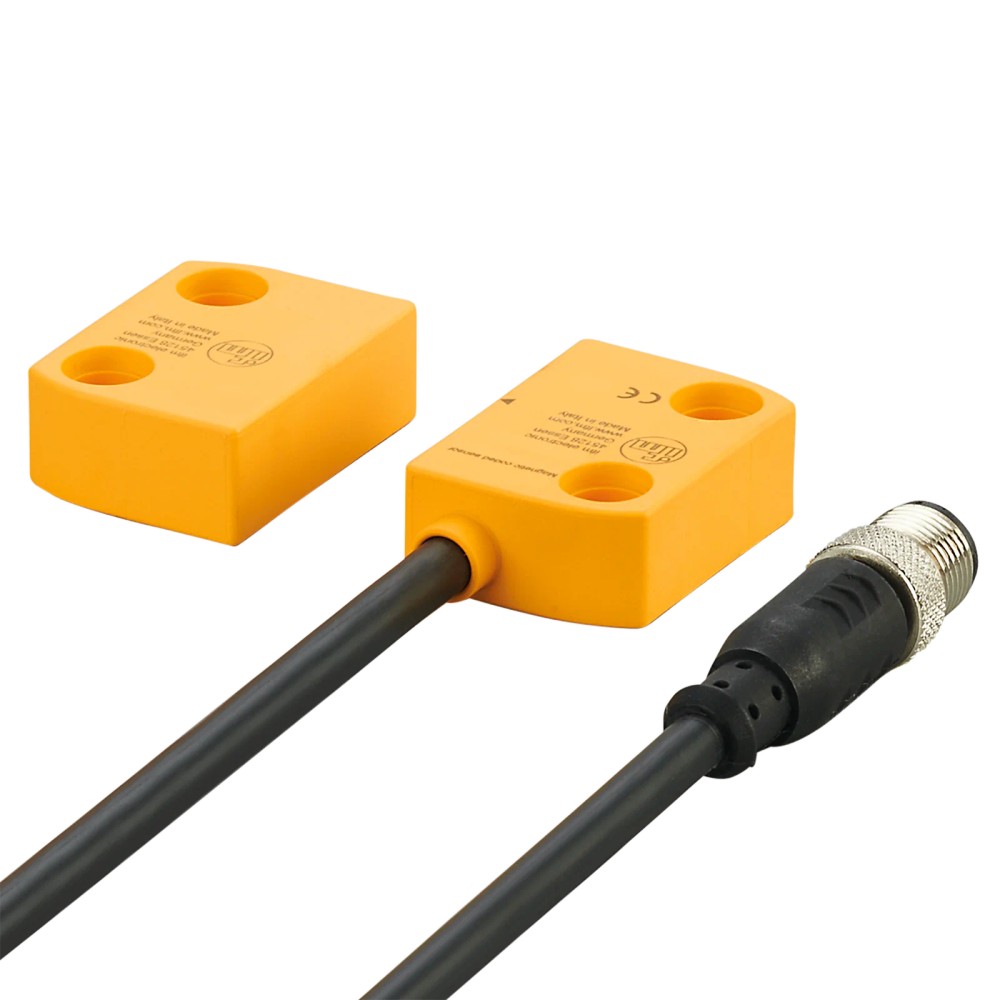

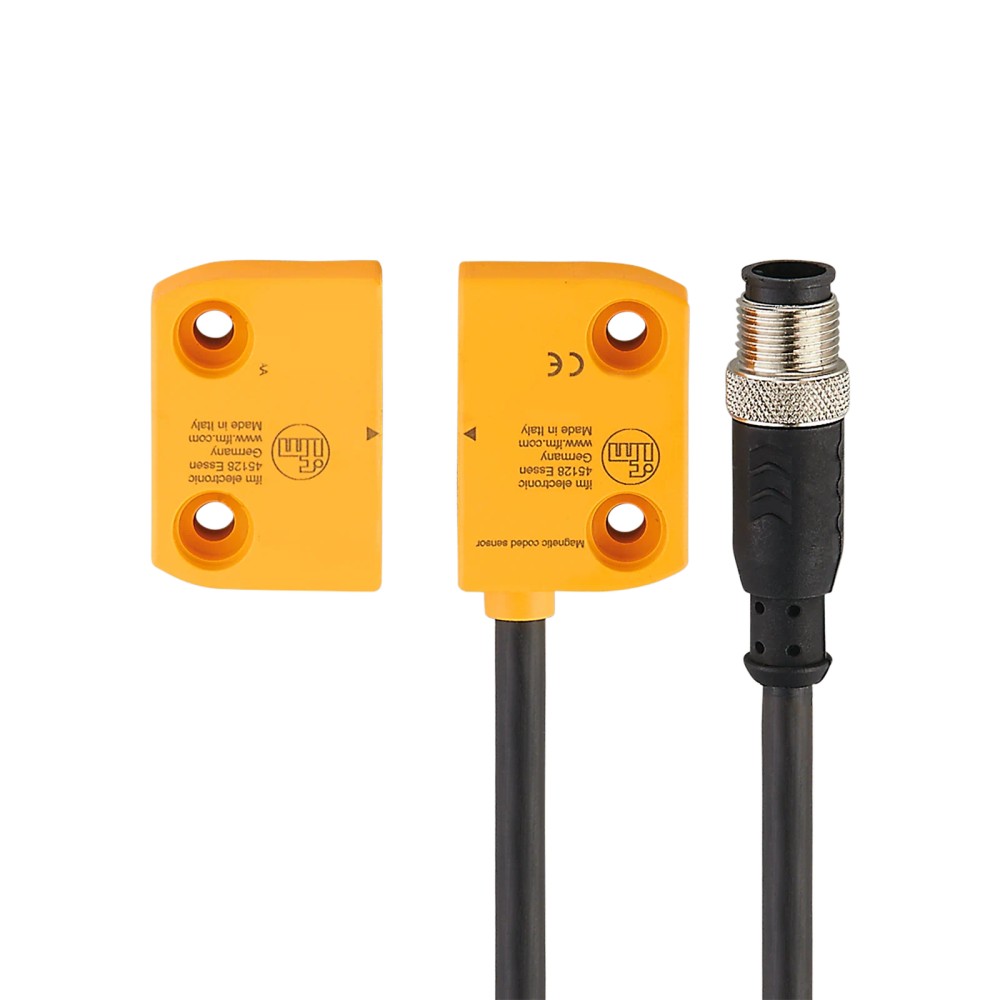

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MN207S
EAN: 4021179323130
NCM do produto: 85365090

Destaques do Produto Tecnologia Detecção...mais

Fechar menu

Saiba mais sobre: "MN207S IFM - Sensor Codificado Magnético ifm Segurança Industrial 5mm 2NA M12 IP69K"

Destaques do Produto

Tecnologia

Detecção codificada magneticamente

Alcance

5 mm com atuador definido

Saídas

2 x NA sem potencial

Alimentação

24 V DC

Conexão

Cabo PVC de 0,1 m e conector M12 codificação A, 4 contatos

Proteção

IP67/IP69K com instalação de cabos protegida

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor codificado magneticamente ifm MN207S, 5 mm, 2 x NA sem potencial, cabo PVC de 0,1 m e conexão M12, IP67/IP69K

O ifm MN207S é um sensor codificado magneticamente para aplicações de tecnologia de segurança, usado com o atuador codificado incluído. Possui alcance de detecção de 5 mm com o atuador definido e duas saídas normalmente abertas sem potencial. Opera com alimentação de 24 V DC e tem invólucro retangular com proteção IP67 e IP69K, com instalação de cabos protegida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor codificado magneticamente
Alcance de detecção	5 mm, com atuador definido; montagem não embutida
Saídas	2 x normalmente aberto, sem potencial
Tensão de operação	24 V DC
Conexão elétrica	Cabo PVC de 0,1 m e 1 conexão M12, codificação A, 4 contatos
Grau de proteção	IP67 e IP69K; instalação de cabos protegida
Temperatura ambiente	-25 a 80 °C; consulte os limites de vida útil especificados
Frequência de comutação	150 Hz DC
Dimensões	36 x 13 x 26 mm
Corrente máxima contínua de saída	50 mA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de tecnologia de segurança que utilizem sensor codificado magneticamente e o atuador codificado correspondente.
Instalações que atendam à alimentação de 24 V DC, conexão M12 codificação A de 4 contatos e limite de corrente contínua de saída de 50 mA.
Montagem não embutida com distância de detecção de até 5 mm nas condições do atuador definido.
Ambientes dentro da faixa de temperatura ambiente indicada e com a instalação de cabos protegida requerida para os graus IP informados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir detecção acima de 5 mm com o atuador definido.
Não selecionar quando a saída precisar conduzir corrente contínua superior a 50 mA.
Não selecionar para alimentação diferente de 24 V DC sem confirmar compatibilidade nas especificações do fabricante.
Não usar a classificação IP67/IP69K como evidência de proteção se a instalação de cabos não estiver protegida.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: tecnologia de segurança com sensor codificado magneticamente e atuador codificado; o alcance especificado é de 5 mm com o atuador definido.
Uso em local de aplicação à prova de tempo conforme classe C da EN 60654-1, respeitando a faixa ambiental especificada e a condição de instalação de cabos protegida para IP67/IP69K.
Possibilidade de integração em circuito de segurança: validar a arquitetura, o controlador e a ligação com o datasheet, pois a ficha deste produto não especifica protocolo digital nem compatibilidade com um controlador específico.
Não usar a classificação IP como evidência para instalação com cabos desprotegidos; a ficha condiciona os graus IP à instalação de cabos protegida.

COMO ESCOLHER

Antes de comprar o Sensor codificado magneticamente ifm MN207S, 5 mm, 2 x NA sem potencial, cabo PVC de 0,1 m e conexão M12, IP67/IP69K, verifique estes pontos:

Escolha o MN207S quando

A aplicação requerer sensor codificado magneticamente, atuador codificado, detecção de 5 mm, duas saídas NA sem potencial e alimentação de 24 V DC. Verifique também a conexão M12 codificação A de 4 contatos e o limite de 50 mA por saída conforme a instalação.

Considere outro modelo quando

A distância necessária exceder 5 mm com o atuador definido, a alimentação não corresponder a 24 V DC ou a carga exigir mais de 50 mA contínuos na saída. Compare os requisitos da máquina com o datasheet do fabricante; esta ficha não identifica modelos alternativos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Sensor codificado magneticamente	Tecnologia declarada pelo fabricante.
Categoria	Tecnologia de segurança	Classificação informada nos dados básicos do anúncio.
Modo de operação	Operação contínua	Modo de operação indicado na ficha.
Aplicação ambiental	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação e condição de aplicação informadas na ficha.
Modelo do atuador	Atuador codificado	Atuador indicado para o alcance especificado.
Material incluído	Atuador codificado	A ficha lista o atuador como material incluído.

Detecção e montagem
Alcance de detecção	5 mm com atuador definido	Alcance declarado pelo fabricante.
Tipo de montagem	Não embutido	Requisito de montagem indicado na ficha.
Distância de desconexão segura s(ar)	15 mm	Valor especificado pelo fabricante para desconexão segura.

Dados elétricos
Tensão de operação	24 V DC; supply class 2 conforme cULus	Alimentação nominal indicada na ficha.
Classe de proteção elétrica	III	Classificação de proteção elétrica informada.
Tensão de isolação classificada	60 V	Valor nominal especificado.
Resistência externa (Ri)	10 Ω (1 W)	Valor informado na ficha.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Carga capacitiva máxima CL_max	20 nF	Limite especificado para a carga capacitiva.

Saídas e interfaces
Configuração das saídas	2 x normalmente aberto, sem potencial	Configuração de saída indicada pelo fabricante.
Dados de saída	Interface tipo A	Tipo de interface indicado na ficha; não identifica protocolo digital.
Número de fios	3 fios	Dado básico do anúncio; consultar o datasheet para atribuição elétrica.
Corrente máxima contínua da saída DC	50 mA	Limite de corrente informado para a saída de comutação DC.
Frequência de comutação DC	150 Hz	Frequência máxima indicada na ficha.
Tempo máximo de queda	0,1 ms	Valor informado para o tempo de queda.
Tempo máximo de comutação incluindo saltos	0,6 ms	Tempo especificado pelo fabricante.
Tempo de resposta após requisito de segurança	10 ms	Tempo informado na ficha para a condição indicada.

Conexão elétrica
Conexão	Cabo PVC de 0,1 m, Ø 5 mm; 1 x M12, codificação A, 4 contatos	Construção da conexão elétrica conforme ficha técnica.

Condições ambientais
Grau de proteção	IP67 e IP69K; instalação de cabos protegida	Classificação condicionada à instalação de cabos protegida.
Temperatura ambiente	-25 a 80 °C; vida útil ≤ 87.600 h; de 10 a 40 °C, vida útil ≤ 175.200 h	Limites e vida útil associados às faixas indicadas pelo fabricante.
Pressão do ar	80 a 106 kPa	Faixa informada na ficha.
Umidade relativa máxima do ar	Curto período: 5 a 95%; duradouro: 5 a 70%	Limites de umidade conforme duração informada.
Altura máxima acima do nível do mar	2.000 m	Limite indicado pelo fabricante.
Nevoeiro salino	Não	A ficha indica que o produto não é especificado para nevoeiro salino.
Resistência a choques	EN 60068-2-27, 30 g (11 ms)	Ensaio e valor de resistência informados.
Resistência a vibrações	IEC 60068-2-6, 10 g (10 a 55 Hz)	Ensaio e faixa de frequência informados.
EMC	IEC 60947-5-1	Referência normativa listada na ficha.

Segurança e vida útil
B10D	20.000.000 sem carga; 400.000 com carga máxima DC de 12/24 V e 50 mA	Valores declarados para as condições de carga especificadas.
Vida útil TM (Mission Time)	≤ 175.200 h (20 anos)	Valor máximo de mission time indicado na ficha.

Dados mecânicos
Formato do invólucro	Retangular	Formato declarado.
Material do corpo	PA	Material informado na ficha.
Dimensões	36 x 13 x 26 mm	Dimensões externas informadas.
Peso	130,5 g	Peso indicado no catálogo.
Torque máximo de aperto	0,8 a 2 Nm	Faixa de torque indicada pelo fabricante.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha; o produto é descrito com interface de saída tipo A.

Conexões

Elétrica Alimentação de 24 V DC. Conexão elétrica por cabo PVC de 0,1 m, Ø 5 mm, e 1 conector M12 com codificação A e 4 contatos. Saídas: 2 x normalmente aberto sem potencial; corrente máxima contínua de saída de 50 mA. Consulte o datasheet para atribuição de contatos e esquema de ligação.

Processo Não possui conexão de processo informada; trata-se de um sensor de segurança com invólucro retangular. Dimensões: 36 x 13 x 26 mm. Montagem não embutida.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 24 V DC, entrada compatível com duas saídas NA sem potencial e carga dentro do limite especificado.	✓	A ficha informa alimentação de 24 V DC, duas saídas NA sem potencial e corrente máxima contínua de saída de 50 mA.
Controlador que dependa de protocolo de comunicação digital específico.	✗	A ficha não especifica protocolo digital; informa interface tipo A. Confirme a interface requerida antes de integrar.
Montagem não embutida com atuador definido e distância de detecção de até 5 mm.	✓	A ficha especifica montagem não embutida e alcance de 5 mm com atuador definido.
Aplicação que exige distância de detecção superior a 5 mm com o atuador definido.	✗	A distância especificada é 5 mm; não há evidência na ficha de alcance superior.
Instalação sujeita a condições que requerem IP67/IP69K e cabo protegido conforme indicado.	✓	A ficha informa IP67 e IP69K com instalação de cabos protegida.

INSTALAÇÃO

Como instalar o Sensor codificado magneticamente ifm MN207S, 5 mm, 2 x NA sem potencial, cabo PVC de 0,1 m e conexão M12, IP67/IP69K

Confirme que o sensor, o atuador codificado e a geometria de montagem correspondem à aplicação; o alcance indicado é de 5 mm com atuador definido.
Posicione o sensor como dispositivo não embutido e respeite as dimensões de 36 x 13 x 26 mm indicadas no desenho dimensional.
Fixe o conjunto respeitando o torque máximo de aperto informado de 0,8 a 2 Nm.
Conecte o cabo PVC de 0,1 m ao conector M12 codificação A de 4 contatos; consulte o datasheet para identificar os contatos e a ligação.
Forneça alimentação de 24 V DC e confira se a carga conectada às saídas atende ao limite contínuo de 50 mA.
Verifique a atuação das duas saídas e assegure a proteção da instalação de cabos requerida para a classificação IP67/IP69K.

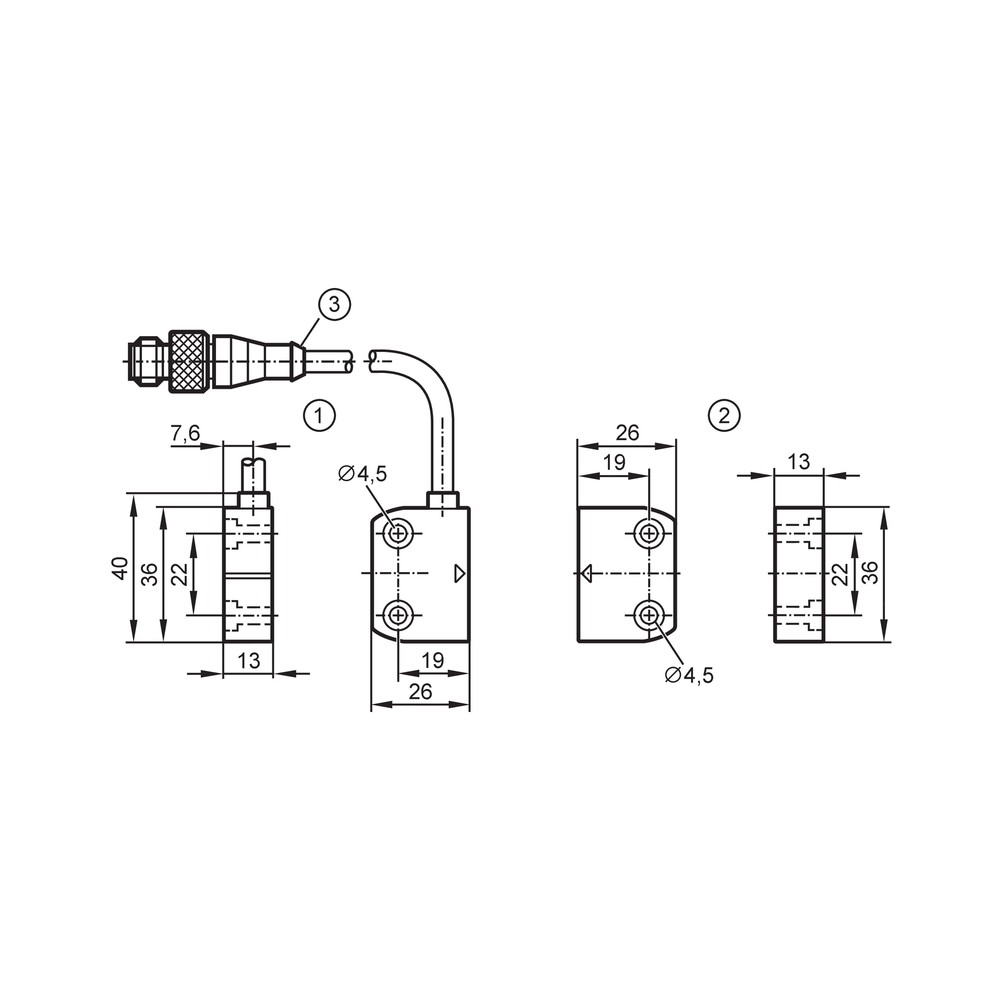

Desenho Dimensional

ACESSÓRIOS

Atuador codificado (incluído)

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não comuta na aproximação do atuador.	Atuador fora do alcance especificado, posicionamento incorreto ou ligação/alimentação inadequada.	Confirme o alinhamento e a distância em relação ao limite de 5 mm com atuador definido; verifique alimentação de 24 V DC e ligações conforme o datasheet.
Uma ou ambas as saídas não apresentam o estado esperado.	Conexão incorreta, entrada do equipamento conectado incompatível ou carga acima do limite de saída.	Confira a atribuição dos contatos no datasheet e confirme que a corrente contínua de saída não excede 50 mA.
A operação fica intermitente durante ciclos da máquina.	Variação de posição entre sensor e atuador ou montagem que não mantém a condição de detecção especificada.	Inspecione a fixação e a posição do atuador; verifique o estado de comutação durante o movimento, sem exceder o alcance informado.
A instalação não mantém a proteção ambiental esperada.	Instalação de cabos sem a proteção requerida para as classificações IP indicadas.	Inspecione a proteção do trecho de cabo e da conexão; a ficha condiciona IP67/IP69K à instalação de cabos protegida.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do MN207S em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MN207S e para que serve?

É um sensor codificado magneticamente da linha de tecnologia de segurança, usado com o atuador codificado para detectar a condição de aproximação definida pelo fabricante.

O que vem junto com o sensor?

A ficha lista um atuador codificado como material incluído. A embalagem é indicada como uma peça.

O MN207S funciona com qualquer CLP ou controlador de segurança?

A ficha não lista modelos de CLP nem protocolo digital; informa duas saídas normalmente abertas sem potencial e interface tipo A. Verifique a compatibilidade das entradas e da arquitetura no datasheet e no projeto do sistema.

Posso usar este sensor se a carga de saída exigir mais de 50 mA?

Não conforme o limite informado: a corrente máxima contínua de saída é 50 mA. Para uma carga superior, avalie uma interface adequada segundo o projeto elétrico e as instruções do fabricante.

Este sensor substitui um modelo com distância de detecção maior que 5 mm?

A ficha especifica alcance de 5 mm com o atuador definido. Ela não confirma equivalência com modelos de maior alcance; compare as especificações do outro modelo antes de substituir.

Serve para uma aplicação com alimentação diferente de 24 V DC?

A tensão de operação indicada é 24 V DC. A ficha não confirma operação com outras tensões, portanto não presuma essa compatibilidade.

O sensor não comuta; o que devo verificar antes de trocar?

Confira primeiro o alinhamento e a distância do atuador, além da alimentação de 24 V DC. Depois, valide as ligações conforme o datasheet.

As saídas apresentam falhas intermitentes; qual pode ser a causa?

Verifique a estabilidade da montagem e se a corrente conectada permanece dentro do limite de 50 mA. Também confira a ligação e a entrada do equipamento receptor.

Preciso comprar o atuador codificado separadamente?

A ficha lista o atuador codificado como material incluído. Confirme o conteúdo da unidade recebida e use o atuador definido para o alcance informado.

Como instalar e manter a proteção IP indicada?

Monte o sensor como não embutido, respeite o torque de 0,8 a 2 Nm e proteja a instalação de cabos conforme exigido para IP67/IP69K. Para contatos e esquema elétrico, consulte o datasheet do fabricante.

GLOSSÁRIO TÉCNICO

Sensor codificado magneticamente

Sensor que detecta o atuador codificado correspondente conforme a configuração de detecção indicada pelo fabricante (Ref.: tipo de produto; modelo do atuador).

Atuador codificado

Elemento associado ao sensor para a condição de detecção especificada (Ref.: material incluído; alcance de detecção).

Saída normalmente aberta sem potencial

Saída de comutação NA descrita como sem potencial na ficha do produto (Ref.: configuração das saídas).

Distância de desconexão segura

Distância especificada pelo fabricante para a condição de desconexão segura do sensor (Ref.: s(ar) = 15 mm).

B10D

Parâmetro declarado na ficha para as condições de carga indicadas; consulte o datasheet para aplicação no cálculo de segurança (Ref.: B10D).
