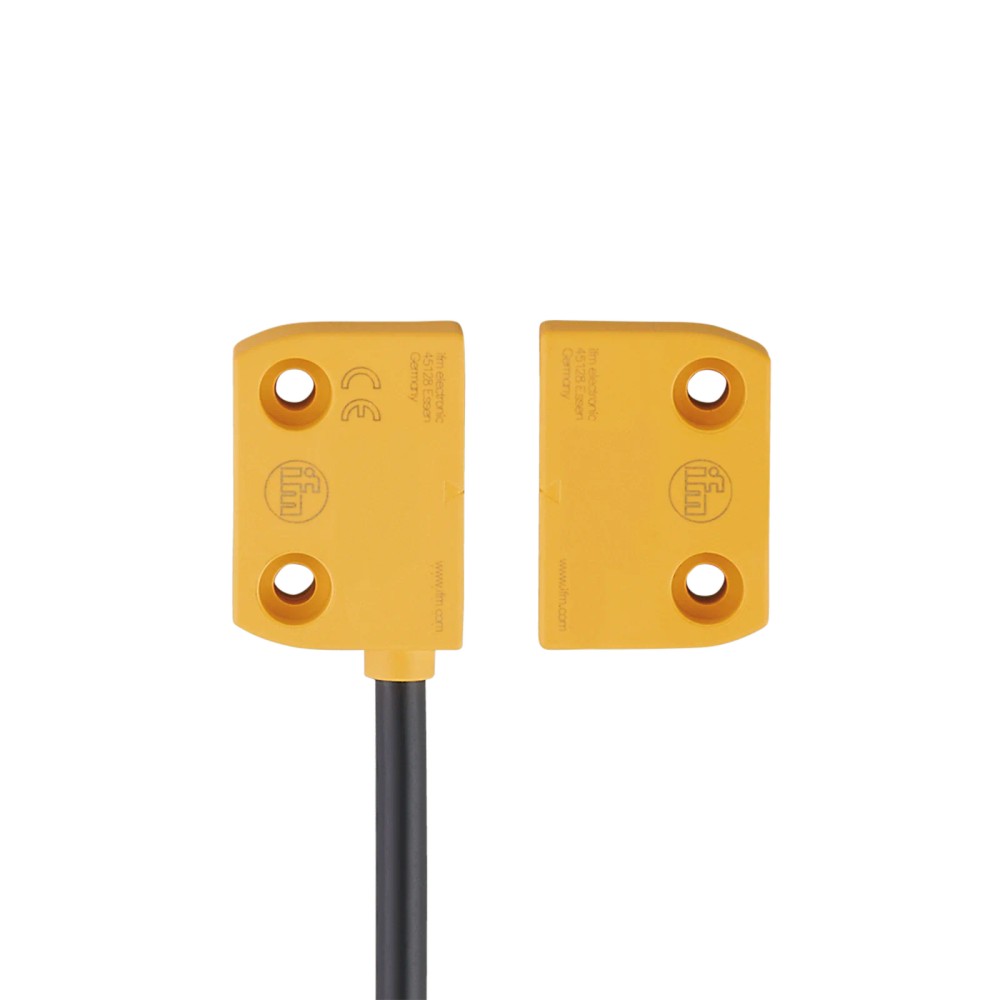

Imagem meramente ilustrativa

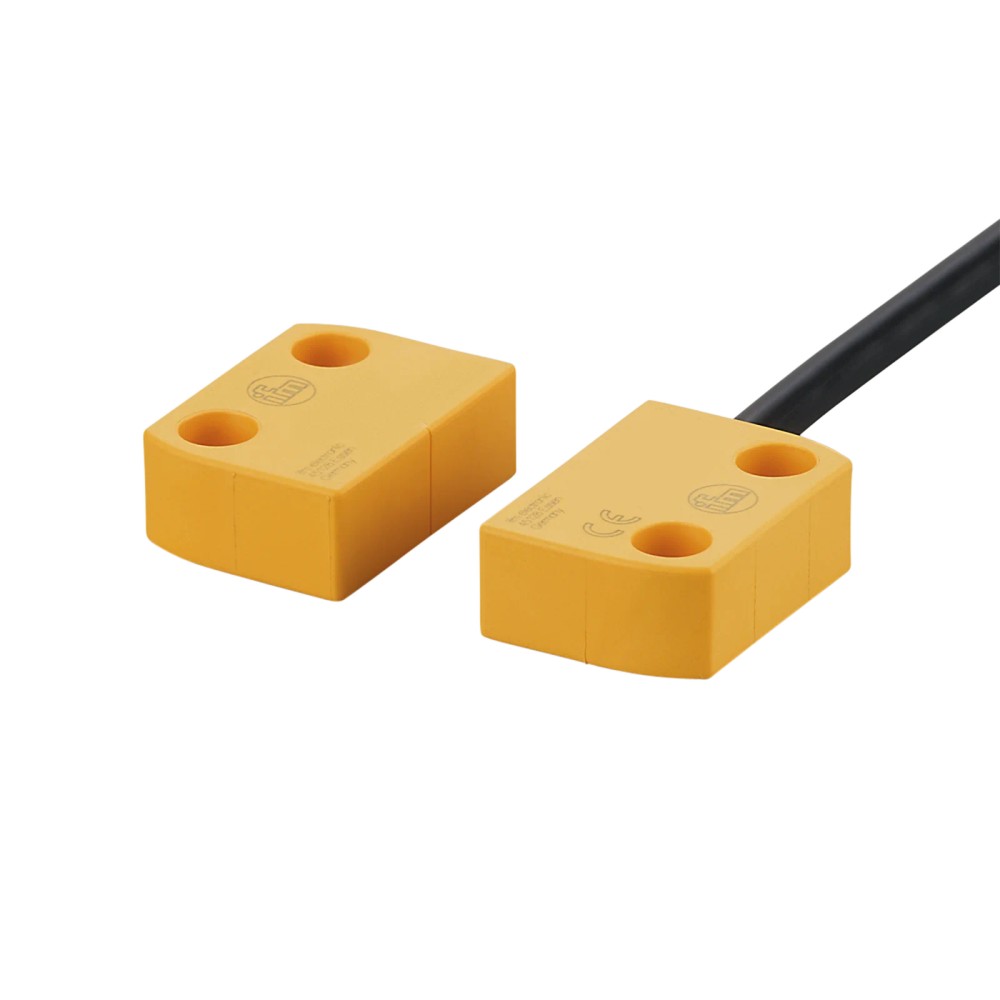

Imagem meramente ilustrativa

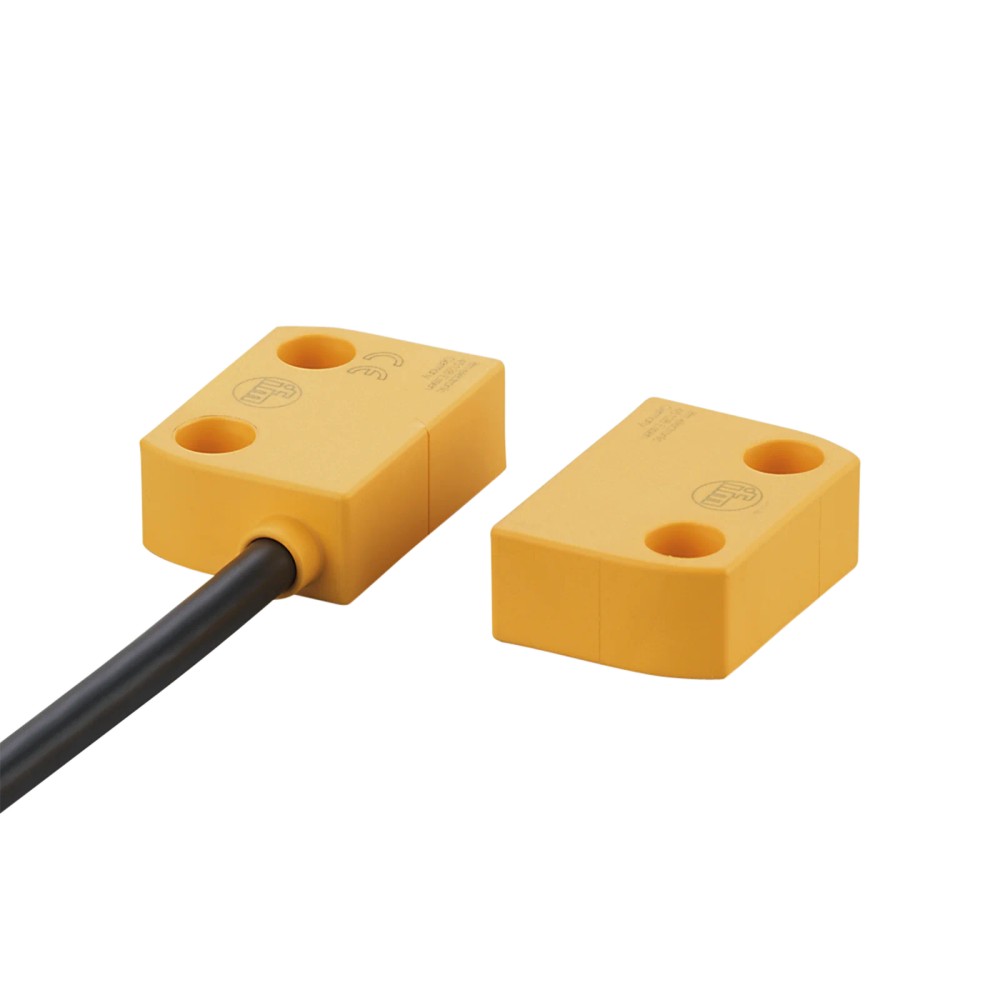

Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: MN205S
- EAN: 4021179307840
- NCM do produto: 85365090
Destaques do Produto
Configuração
2 NA / 1...mais
Saiba mais sobre: "MN205S IFM - Sensor Codificado Magneticamente Segurança Industrial 2NA 1NF 6m Cabo IP69K"
Destaques do Produto
Configuração
2 NA / 1 NF
Proteção IP
IP67, IP69K
Alcance
5 mm
Conexão
Cabo 6 m PVC
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o MN205S IFM - Sensor Codificado Magneticamente Segurança Industrial 2NA 1NF 6m Cabo IP69K
O MN205S é um sensor de segurança codificado magneticamente ideal para monitoramento de posições em proteções móveis. Com distância de detecção de 5 mm e configuração de 2NA/1NF, este dispositivo garante alta confiabilidade em circuitos de segurança industrial. Sua construção robusta com proteção IP69K permite uso em ambientes exigentes com limpeza frequente.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo de sensor | Codificado magneticamente |
| Alcance | 5 mm |
| Contatos | 2 NA, 1 NF |
| Grau de proteção | IP67, IP69K |
| Cabo | 6 m PVC |

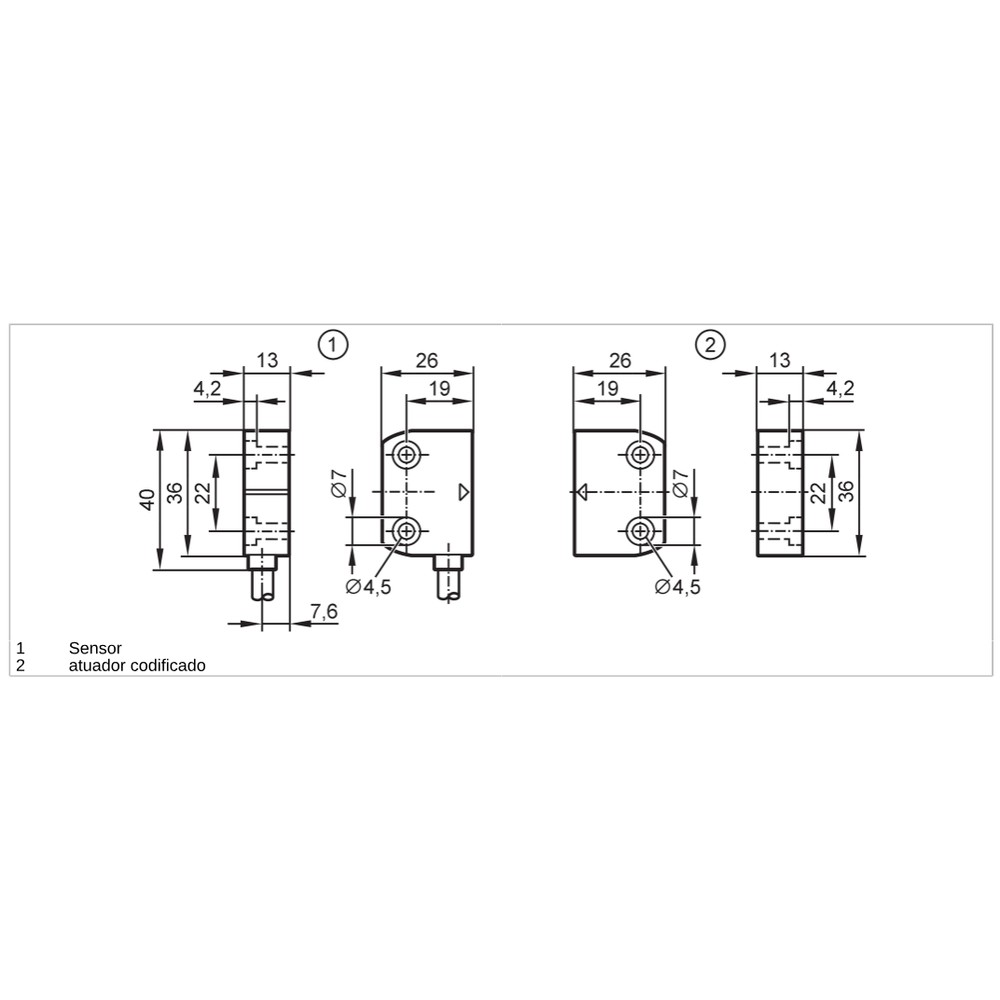

| Dimensões | 36 x 13 x 26 mm |
| Temperatura | -25...80 °C |
| Frequência | 150 Hz |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de portas de segurança em células robóticas e linhas de montagem.
- Aplicações em indústrias de alimentos e bebidas que exigem limpeza por alta pressão (IP69K).
- Ambientes com vibrações moderadas (até 10g, 10...55 Hz).
⚠ Considere outro se precisa de:
- Instalação direta sobre superfícies ferromagnéticas sem espaçadores, pois isso reduz drasticamente o alcance de detecção.
- Montagem em ambientes onde o sensor pode sofrer impactos mecânicos diretos acima de 30g (11 ms).
- Uso em sistemas de controle de movimento de alta velocidade onde o tempo de resposta (10 ms) é insuficiente.
APLICAÇÕES E USO
- Monitoramento de portas de segurança em maquinário industrial.
- Detecção de fechamento de tampas de acesso e carcaças de proteção.
- Integração em sistemas de parada de emergência monitorada.
COMO ESCOLHER
Antes de comprar o MN205S IFM - Sensor Codificado Magneticamente Segurança Industrial 2NA 1NF 6m Cabo IP69K, verifique estes pontos:
Quando utilizar
Escolha este modelo quando precisar de um sensor de segurança sem contato físico para portas ou portões, especialmente em ambientes sujeitos a lavagem com água de alta pressão.
Limitações de aplicação
Evite este modelo se a aplicação demandar detecção precisa de objetos metálicos ou se o ambiente possuir campos magnéticos intensos que possam interferir na operação do sensor codificado.
ESPECIFICAÇÕES TÉCNICAS
| Detecção e Faixa de Medição | ||
|---|---|---|
| Tecnologia | Codificado magneticamente | Tipo de detecção de proximidade |
| Alcance de detecção | 5 mm | Distância de operação nominal com atuador definido |
| Distância de desconexão segura | 15 mm | Limite de abertura para interrupção de segurança |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | 24 V DC | Tensão nominal de alimentação |
| Configuração de contatos | 2 x NA, 1 x NF | Saídas de comutação sem potencial |
| Frequência de comutação | 150 Hz | Capacidade máxima de ciclos por segundo |
| Tempo de resposta | 10 ms | Atraso após requisito de segurança |
| Condições Ambientais | ||
|---|---|---|
| Grau de proteção | IP67, IP69K | Resistência a líquidos e poeira |
| Temperatura ambiente | -25...80 °C | Limite de operação térmica |
| Resistência a choques | 30 g (11 ms) | Padrão EN 60068-2-27 |
COMPATIBILIDADE
Comunicação
• Interface tipo A (Hardwired)
Conexões
Elétrica
Cabo fixo de 6 metros, PVC, 6 x 0,25 mm²
Processo
Montagem não embutida (superfície)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Limpeza com jatos de alta pressão | ✓ | O sensor possui proteção IP69K, projetada especificamente para suportar higienização industrial severa. |
| Ambientes com partículas metálicas ferrosas | ✗ | Partículas podem se acumular magneticamente e alterar a detecção ou causar falsos acionamentos. |
INSTALAÇÃO
Como instalar o MN205S IFM - Sensor Codificado Magneticamente Segurança Industrial 2NA 1NF 6m Cabo IP69K
- Verifique se a superfície de montagem é não magnética para garantir o alcance de 5 mm.
- Fixe o sensor utilizando os parafusos recomendados.
- Instale o atuador codificado no lado oposto, garantindo o alinhamento central.
- Aplique torque entre 0,8 e 2 Nm, evitando excesso que possa danificar o invólucro.
- Conecte o cabo de 6m ao CLP de segurança ou relé de segurança, seguindo o diagrama de pinagem.
- Realize um teste funcional completo antes de colocar a máquina em operação.
ACESSÓRIOS
- Atuador codificado
- Tampa de proteção (4 unidades)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta o sinal de segurança. | Desalinhamento do atuador ou distância superior a 5mm. | Verifique o espaçamento mecânico e o alinhamento com o atuador. |
| Sinal instável ou acionamento errático. | Interferência eletromagnética ou magnética externa. | Isole o sensor de fontes magnéticas fortes ou metais ferrosos. |
| Perda total de comunicação ou curto-circuito. | Dano físico ao cabo de 6 metros. | Teste a continuidade dos 3 fios ao longo do comprimento do cabo. |
| Invólucro trincado ou desalinhamento do sensor. | Falha no torque de montagem. | Confirme se o torque aplicado está entre 0,8 e 2 Nm. |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MN205S da IFM e para que ele serve?
O MN205S é um sensor de segurança codificado magneticamente, projetado para monitorar a posição de portas, portões e outras proteções móveis em sistemas industriais.
O que acompanha o produto na embalagem?
O conjunto inclui o sensor codificado, o atuador codificado correspondente e tampas de proteção para os furos de montagem.
Este sensor pode ser substituído por um sensor indutivo comum?
Este produto não é adequado para áreas com alta concentração de metais ferrosos que possam interferir no campo magnético ou em aplicações que exijam sensores indutivos metálicos padrão, pois sua tecnologia é especificamente baseada em codificação magnética para segurança.
Posso utilizar este sensor em circuitos de corrente alternada (AC)?
Não, este modelo não é compatível com tensões AC. Ele é projetado exclusivamente para operação em sistemas 24V DC.
O que devo verificar se o sensor não está comutando?
A ausência de sinal pode indicar desalinhamento excessivo entre o sensor e o atuador, falha na fiação ou que a distância de operação de 5 mm foi excedida.
Por que o meu sensor apresenta falhas intermitentes de sinal?
Se houver uma oscilação constante na saída de segurança, verifique se há vibrações mecânicas excessivas que estejam deslocando o atuador para fora do alcance de 5 mm ou se existe interferência eletromagnética externa.
Este sensor é melhor do que usar chaves fim de curso mecânicas?
Este modelo possui uma saída fixa de 2 contatos NA (normalmente abertos) e 1 NF (normalmente fechado), o que permite redundância em circuitos de segurança, sendo preferível em aplicações que exigem conformidade com categorias de segurança específicas.
Como decidir entre este sensor e outros sensores magnéticos da linha IFM?
A escolha depende da lógica de segurança do seu painel. O MN205S oferece a vantagem de não exigir contato físico e possuir selagem IP69K, enquanto outras tecnologias podem ter distâncias de detecção maiores, porém com menor robustez química.
Quais cuidados devo ter na instalação física do sensor?
Recomenda-se instalar o sensor em superfícies rígidas e não magnéticas. Utilize os parafusos adequados com torque máximo de 0,8 a 2 Nm para não danificar o invólucro plástico (PA).
Qual é a procedência e a expectativa de vida útil deste componente?
O sensor é fabricado pela IFM Electronic. Sua vida útil operacional (Mission Time) é de até 20 anos, conforme especificado na ficha técnica do fabricante.
GLOSSÁRIO TÉCNICO
B10d
Número médio de ciclos até que 10% dos componentes falhem de forma perigosa. (Ref.: 20.000.000 ciclos sem carga).
IP69K
Grau de proteção contra entrada de poeira e jatos de água de alta pressão e alta temperatura. (Ref.: ISO 20653).
Sensor Codificado
Tecnologia de segurança que impede a manipulação fácil, exigindo um atuador específico para ativar o sensor.
NA/NF
Normalmente Aberto/Normalmente Fechado, referindo-se ao estado dos contatos elétricos sem a presença do atuador.
Distância de detecção
O espaço máximo entre o sensor e o atuador onde o sinal de segurança é garantido. (Ref.: 5 mm).
