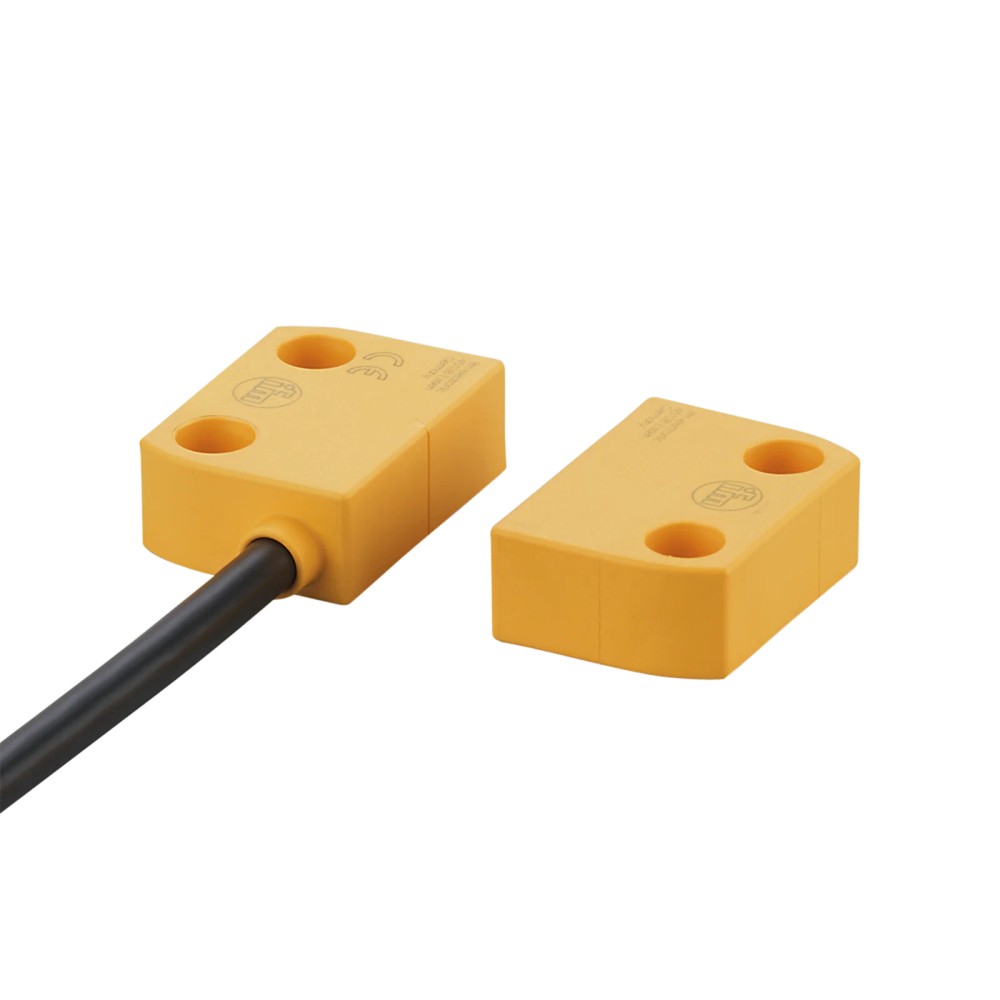

Imagem meramente ilustrativa

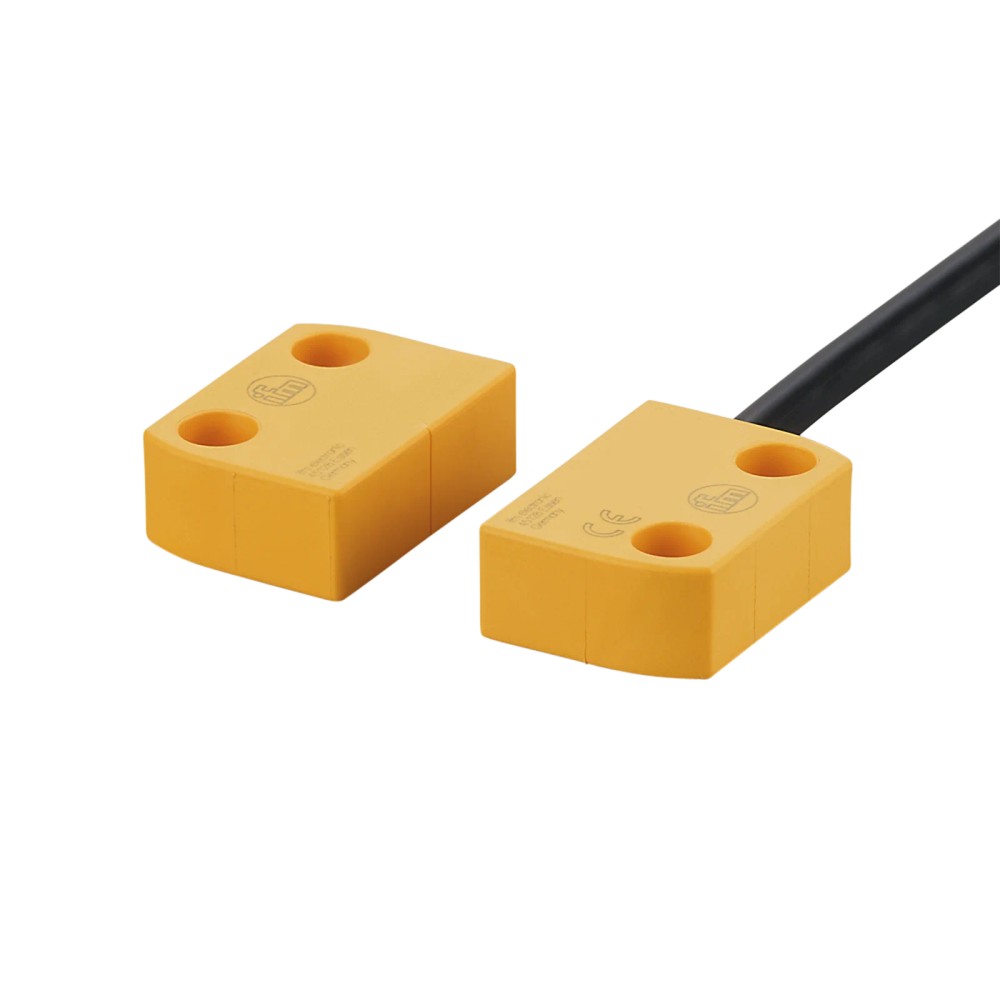

Imagem meramente ilustrativa

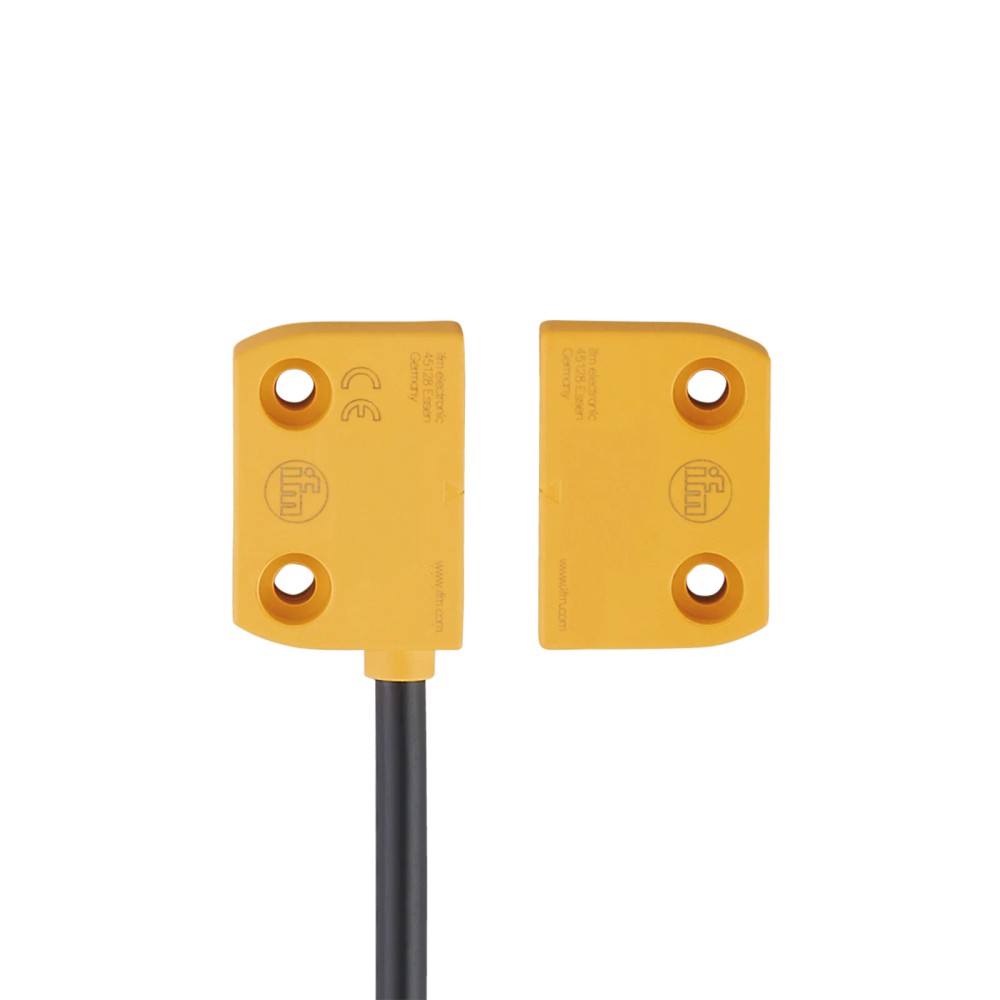

Imagem meramente ilustrativa
Imagem meramente ilustrativa
- Referência do fabricante: MN204S
- EAN: 4021179307833
- NCM do produto: 85365090
Destaques do Produto
Alcance
5 mm...mais
Saiba mais sobre: "MN204S IFM - Sensor Codificado Magnético ifm Segurança Industrial 2NA 1NF IP69K 5mm"
Destaques do Produto
Alcance
5 mm
Grau de Proteção
IP67 / IP69K
Conexão
Cabo 2 m PVC
Configuração
2NA 1NF
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor Codificado Magneticamente ifm MN204S, Retangular, 2NA 1NF, IP69K
O MN204S da ifm é um sensor codificado magneticamente desenvolvido para monitoramento de segurança industrial. Com invólucro retangular e proteção robusta IP69K, ele é ideal para ambientes com alta exigência de limpeza. Apresenta configuração de contatos 2NA/1NF e alcance de detecção de 5 mm para garantir monitoramento preciso de proteções.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm |
| SKU | MN204S |
| Material | Plástico PA |
| Alcance | 5 mm |
| Proteção | IP67/IP69K |
| Frequência | 150 Hz |
| Saída | 2NA 1NF |
| Dimensões | 36 x 13 x 26 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de portas de proteção em máquinas
- Ambientes com requisitos de higiene severos (proteção IP69K)
- Sistemas que requerem saídas de segurança 2NA/1NF
- Aplicações em temperaturas de -25 a 80 °C
⚠ Considere outro se precisa de:
- Instalação em áreas com interferência magnética forte
- Ambientes com vibração superior a 10g (10...55 Hz)
- Uso em aplicações que exigem proteção contra curto-circuito interno
- Montagem embutida em superfícies metálicas (o sensor é do tipo não embutido)
APLICAÇÕES E USO
- Monitoramento de portas de proteção em máquinas (proteção de acesso)
- Sistemas onde o sensor é exposto a lavagens frequentes (alta pressão)
- Segurança de máquinas em plantas industriais (Tecnologia de Segurança)
COMO ESCOLHER
Antes de comprar o Sensor Codificado Magneticamente ifm MN204S, Retangular, 2NA 1NF, IP69K, verifique estes pontos:
Quando escolher
Escolha este modelo se necessita de um sensor magnético para aplicações de segurança que exigem saídas 2NA/1NF e alta resistência a processos de limpeza industrial IP69K.
Quando buscar outra alternativa
Busque outra opção se sua aplicação exigir proteção contra curto-circuito integrada ou se o método de montagem necessitar ser embutido em material metálico.
ESPECIFICAÇÕES TÉCNICAS
| Condições ambientais | ||
|---|---|---|
| Tipo de proteção | IP67, IP69K | Proteção contra imersão temporária e jatos de alta pressão. |
| Temperatura ambiente | -25 a 80 °C | Limites operacionais de temperatura do ambiente. |
| Dados elétricos e saídas | ||
|---|---|---|
| Configuração de contatos | 2 NA, 1 NF | Configuração de saída sem potencial. |
| Frequência de comutação | 150 Hz | Frequência máxima de operação em DC. |
| B10d | 20.000.000 | Valor de confiabilidade para carga sem corrente. |
| Dados mecânicos | ||
|---|---|---|

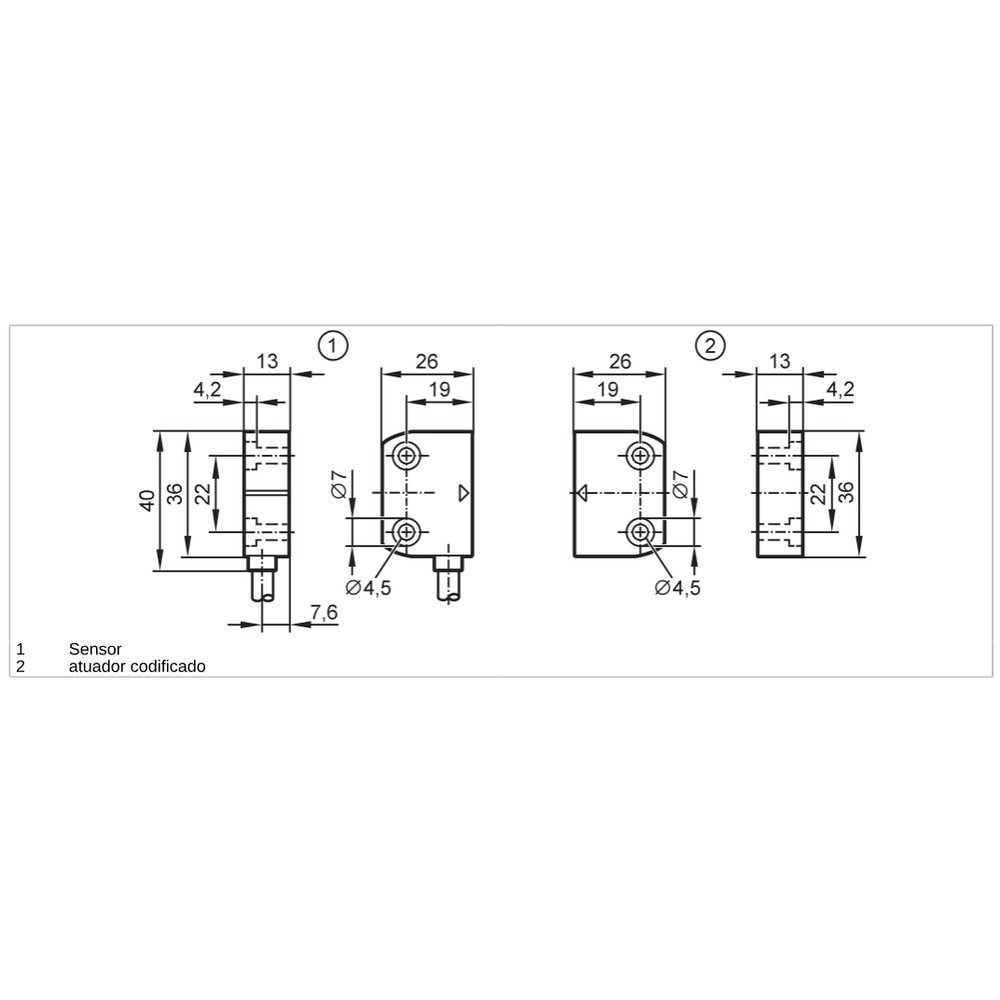

| Dimensões | 36 x 13 x 26 mm | Dimensões físicas do invólucro retangular. |
| Material do invólucro | Plástico PA | Material construtivo do corpo do sensor. |
| Torque de aperto | 0,8 a 2 Nm | Faixa de torque permitida para montagem. |
COMPATIBILIDADE
Comunicação
• Interface tipo A (dados de saída)
Conexões
Elétrica
Cabo de 2 metros, PVC
Processo
Montagem não embutida
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente de alta pressão/limpeza | ✓ | O grau de proteção IP69K é certificado para esses ambientes. |
| Uso em sistemas de segurança sem redundância | ✗ | O sensor foi projetado para circuitos de segurança que requerem redundância (2NA 1NF). |
INSTALAÇÃO
Como instalar o Sensor Codificado Magneticamente ifm MN204S, Retangular, 2NA 1NF, IP69K
- Verifique se a superfície de montagem é compatível com o tipo não embutido.
- Posicione o sensor e o atuador respeitando a distância máxima de detecção de 5 mm.
- Fixe o sensor utilizando o torque recomendado de 0,8 a 2 Nm.
- Cubra os parafusos de fixação com as tampas de proteção fornecidas.
- Realize a conexão elétrica do cabo de 2 m seguindo o diagrama de pinagem.
- Teste o sistema de segurança abrindo e fechando a proteção monitorada para verificar a resposta da saída.
ACESSÓRIOS
- Atuador codificado
- 4 tampas de proteção para parafusos
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou estado incerto | Desalinhamento mecânico entre sensor e atuador | Verificar se o atuador está dentro da zona de detecção de 5 mm |
| Ausência de sinal constante | Dano ou quebra no cabo de conexão | Testar continuidade elétrica dos 3 fios de 2m |
| Comutação errática ou sinal falso | Interferência magnética externa | Afastar fontes magnéticas metálicas ou bobinas próximas |
| Dano estrutural ou rachaduras no invólucro | Torque de montagem excessivo | Verificar se o torque aplicado está entre 0,8 e 2 Nm |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MN204S e qual sua função?
Este é um sensor codificado magneticamente de segurança, projetado para monitorar a posição de proteções móveis (como portas ou portões) em máquinas industriais.
O que vem na embalagem do produto?
Ele inclui o sensor, o atuador codificado e quatro tampas de proteção para os parafusos de fixação.
O sensor magnético MN204S pode ser usado em qualquer lugar?
Não é indicado para áreas onde o ambiente apresenta campos magnéticos externos intensos, pois estes podem interferir na detecção do atuador codificado.
O sensor possui proteção contra curto-circuito integrado?
Não, este modelo não possui proteção contra curto-circuitos ou inversão de polaridade, exigindo cuidado na instalação elétrica.
O que verificar quando o sensor para de funcionar?
A falha de comunicação ou ausência de sinal geralmente indica desalinhamento entre sensor e atuador ou danos no cabo de conexão de 2 metros.
Como diagnosticar uma falha de detecção antes de substituir a peça?
Inspecione visualmente o alinhamento entre o sensor e o atuador, verifique se a distância de detecção de 5 mm foi respeitada e teste a continuidade do cabo.
Por que escolher o MN204S em vez de um sensor magnético comum?
Este modelo é ideal para monitoramento de segurança com alta vedação (IP69K), enquanto outros sensores padrão podem não oferecer a mesma resistência contra lavagens de alta pressão.
Devo comprar este kit ou apenas peças avulsas?
A escolha depende da necessidade de segurança; este modelo oferece saídas 2NA/1NF para redundância em circuitos de segurança, enquanto sensores simples costumam ter apenas 1 contato.
Quais cuidados devo ter na instalação?
Deve ser instalado com atenção ao torque de fixação (0,8 a 2 Nm) para evitar danos ao invólucro de material plástico PA.
Qual a durabilidade esperada deste sensor?
O produto possui vida útil estimada de 20 anos (TM), conforme normas de segurança para componentes industriais.
GLOSSÁRIO TÉCNICO
IP69K
Grau de proteção contra entrada de poeira e água sob alta pressão e temperatura (Ref.: DIN 40050-9).
B10d
Número médio de ciclos até que 10% dos componentes falhem perigosamente (Ref.: ISO 13849-1).
Sensor Codificado
Sensor que requer um atuador específico (magnético) para comutar, aumentando a proteção contra manipulação.
Distância de detecção
Distância máxima entre o sensor e o atuador para que a comutação ocorra com segurança (5 mm).
2NA/1NF
Configuração de contatos: 2 Normalmente Abertos e 1 Normalmente Fechado.
