- Referência do fabricante: MN203S
- EAN: 4021179307826
- NCM do produto: 85365090
Destaques do Produto
Alcance de detecção
5...mais
Saiba mais sobre: "MN203S IFM - Sensor Codificado Magneticamente IFM Segurança Industrial 5mm 2xNA M12 IP69K"
Destaques do Produto
Alcance de detecção
5 mm
Saída
2 x NA
Proteção
IP69K
Conexão
M12
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

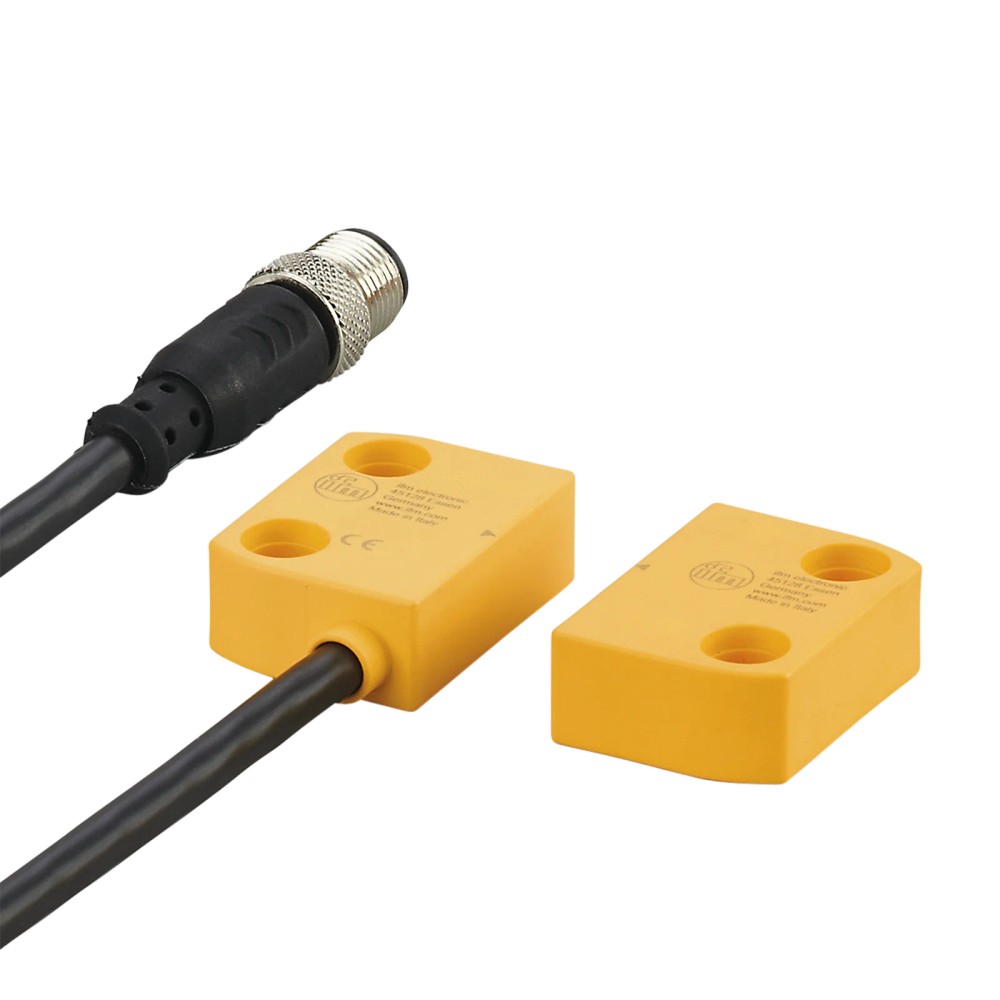

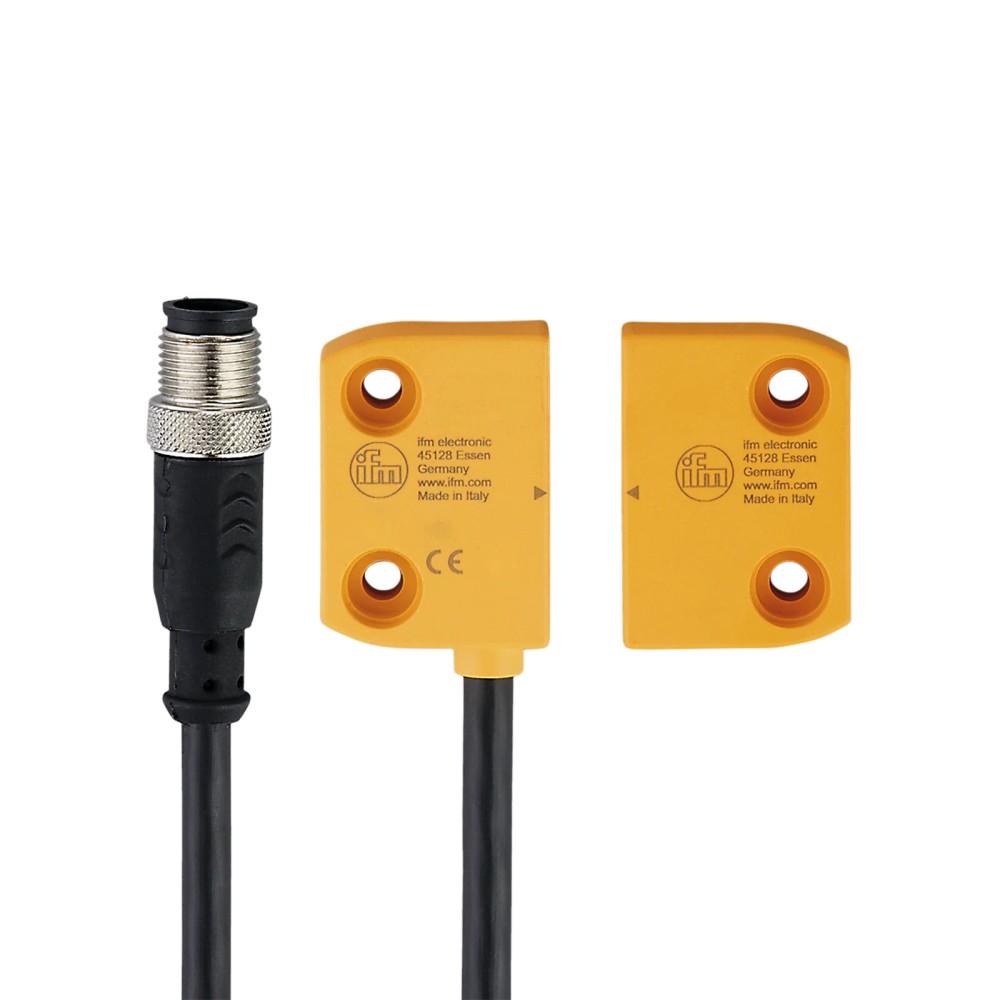

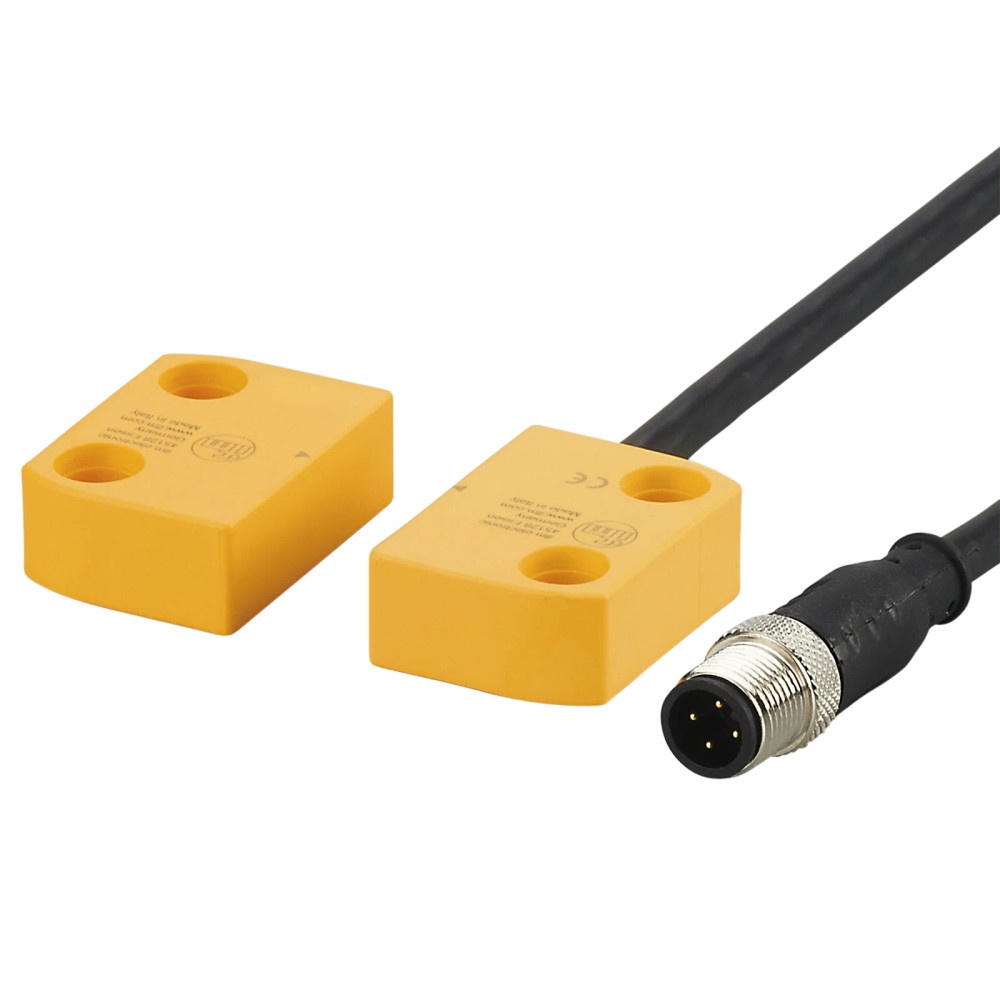

Sobre o Sensor Codificado Magneticamente IFM MN203S Segurança Industrial 5mm 2xNA M12 IP69K
O sensor codificado magneticamente IFM MN203S é projetado para monitoramento seguro de proteções industriais. Oferece detecção sem contato com alcance nominal de 5 mm e conta com saída 2 x NA (sem potencial). Com grau de proteção IP67/IP69K, é robusto contra ambientes severos e lavagens de alta pressão.
PRINCIPAIS ESPECIFICAÇÕES
| Tipo | Codificado magneticamente |
| Alcance | 5 mm |
| Saída | 2 x NA |
| Proteção | IP67/IP69K |
| Dimensões | 36 x 13 x 26 mm |
| Conexão | M12 (4 pinos) |
| Temperatura | -25 a 80 °C |
| Tensão | 24 V DC |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Monitoramento de portas e proteções em máquinas industriais
- Ambientes com necessidade de higienização frequente (IP69K)
- Aplicações que exigem tecnologia de segurança codificada magneticamente
⚠ Considere outro se precisa de:
- Instalação em áreas com alta concentração de limalha de ferro (pode causar falha de detecção)
- Uso em temperaturas que excedam o limite de -25 a 80 °C
- Aplicação onde o alcance de segurança de 15 mm seja ultrapassado
APLICAÇÕES E USO
- Monitoramento de portas de segurança e proteções móveis em máquinas
- Aplicações que exigem grau de proteção IP69K (ex: processamento de alimentos)
- Sistemas de automação industrial que utilizam lógica de segurança 24V DC
COMO ESCOLHER
Antes de comprar o Sensor Codificado Magneticamente IFM MN203S Segurança Industrial 5mm 2xNA M12 IP69K, verifique estes pontos:
Quando escolher este sensor
Utilize quando houver necessidade de uma solução de segurança codificada magneticamente com alta resistência à umidade e jatos de limpeza, e onde o alcance de 5 mm for adequado à aplicação.
Quando evitar este modelo
Evite se a aplicação demandar detecção de metais ferrosos soltos, se o ambiente exceder as temperaturas de operação especificadas, ou se o controlador de segurança exigir lógica de saída NC (Normalmente Fechado).
ESPECIFICAÇÕES TÉCNICAS
| Alcance de medição | ||
|---|---|---|
| Tipo de sensor | Codificado magneticamente | Tecnologia de detecção baseada em campo magnético |
| Alcance de detecção | 5 mm | Distância nominal de comutação com atuador definido |
| Distância de desconexão segura | 15 mm | Limite de segurança para desativação da saída |
| Dados elétricos | ||
|---|---|---|
| Tensão de operação | 24 V DC | Tensão nominal de alimentação |
| Saída de comutação | 2 x normalmente aberto | Configuração dos contatos (sem potencial) |
| Frequência de comutação | 150 Hz | Taxa máxima de operação para sinais DC |
| Condições ambientais | ||
|---|---|---|
| Proteção IP | IP67, IP69K | Capacidade de resistência a poeira, líquidos e jatos de alta pressão |
| Temperatura ambiente | -25...80 °C | Faixa de operação permitida para o componente |
| Dados mecânicos | ||
|---|---|---|
| Conexão elétrica | Cabo 0,1 m com conector M12 | Interface de conexão física padrão industrial |
| Material do corpo | PA (Poliamida) | Material plástico resistente para invólucro |

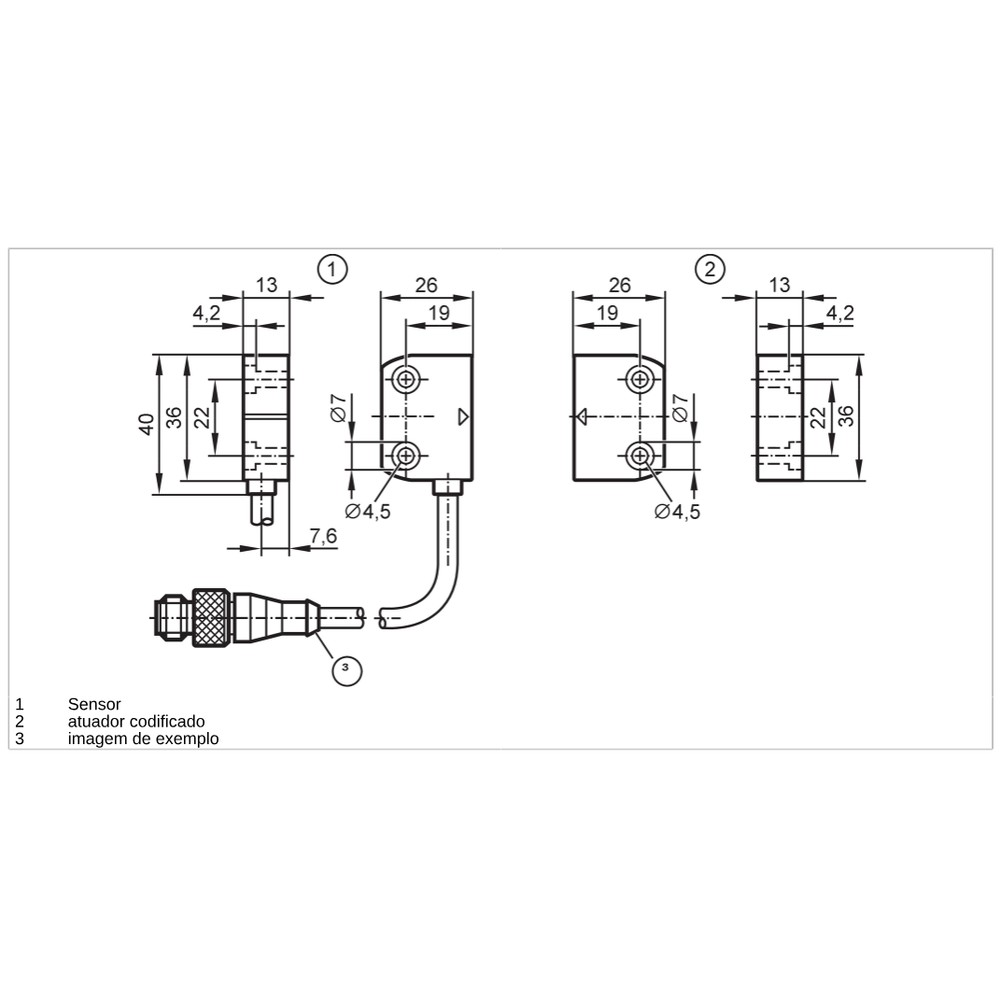

| Dimensões | 36 x 13 x 26 mm | Gabinete retangular para montagem |
COMPATIBILIDADE
Comunicação
• Saída discreta (ON/OFF)
• Compatível com controladores de segurança padrão
Conexões
Elétrica

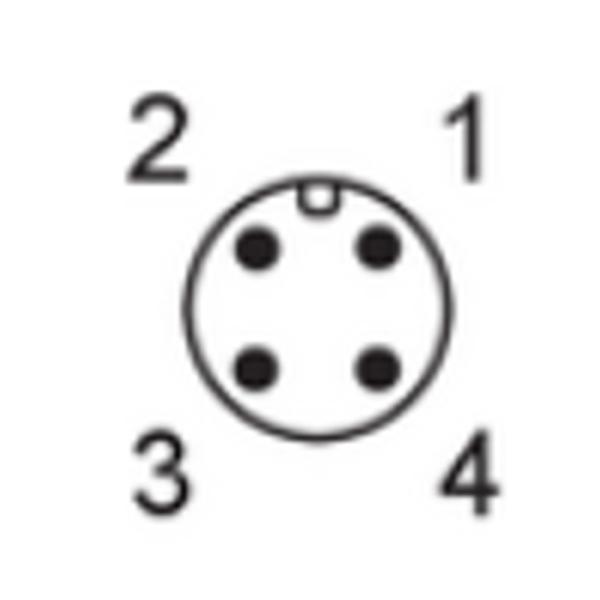

M12 Conector (4 pinos)
Processo
Montagem retangular (não embutida)
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambientes de alta pressão e lavagem frequente | ✓ | O grau de proteção IP69K garante total vedação contra jatos de água quentes e de alta pressão. |
| Monitoramento de portas deslizantes | ✓ | O invólucro retangular permite montagem versátil e detecção magnética eficiente em portas móveis. |
| Ambientes com alta interferência magnética | ✗ | Interferências magnéticas externas podem afetar a confiabilidade da comutação do sensor codificado. |
INSTALAÇÃO
Como instalar o Sensor Codificado Magneticamente IFM MN203S Segurança Industrial 5mm 2xNA M12 IP69K
- Limpe a superfície de montagem para garantir aderência e alinhamento
- Fixe o sensor em uma superfície não metálica, se possível, para não degradar o alcance
- Monte o atuador codificado na parte móvel da proteção
- Verifique se o alinhamento central está correto e a distância menor que 5 mm
- Conecte o cabo M12 de 4 contatos conforme o diagrama de fiação do manual
- Teste a comutação do sensor através do LED ou sinal no PLC/Controlador de segurança
ACESSÓRIOS
- Atuador codificado
- Tampa de proteção (4 unidades)
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não comuta ou sinal oscilante | Desalinhamento ou distância entre sensor e atuador acima de 5mm | Verificar se a distância de operação está dentro do limite de 5 mm e o alinhamento está correto |
| Ausência de tensão na saída | Falha na conexão do cabo ou pinos do conector | Inspecionar o conector M12 e continuidade do cabo |
| Comutação falsa ou falha na detecção | Acúmulo de partículas metálicas na face do sensor | Limpar a superfície do sensor e área ao redor |
| Operação instável | Tensão de alimentação fora da faixa nominal | Medir a tensão nos terminais de alimentação (24V DC) |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MN203S e qual sua função principal?
O MN203S é um sensor de segurança codificado magneticamente, projetado para monitorar a posição de proteções móveis em máquinas.
O produto acompanha todos os acessórios para funcionamento?
Sim, ele acompanha o atuador codificado necessário para o funcionamento do sistema de detecção.
O sensor funciona em qualquer ambiente industrial?
Este sensor não é indicado para ambientes com forte presença de limalhas metálicas ferrosas, que podem interferir no campo magnético.
Posso substituir qualquer sensor magnético por este modelo?
Não, este modelo possui saída 2 x normalmente aberto (NA). Verifique se o seu controlador de segurança exige essa configuração específica.
O que ocorre se o sensor apresentar falha na comutação?
O sintoma geralmente é a ausência de sinal de saída (sensor não comuta) mesmo com o atuador próximo.
Como diagnosticar uma falha de detecção no sensor?
Verifique se a distância entre o sensor e o atuador está dentro do alcance nominal de 5 mm e se há desalinhamento mecânico.
Este sensor deve ser usado em conjunto com algum módulo?
O MN203S é uma unidade autônoma de segurança. Para redundância em circuitos de alta categoria, verifique o uso de módulos de segurança adequados.
Este sensor possui comunicação inteligente (IO-Link)?
Não, este produto é um sensor de segurança com saída discreta e não suporta protocolos como IO-Link.
Quais os cuidados na instalação mecânica?
A instalação exige fixação rígida do sensor e do atuador, garantindo que a distância de operação seja mantida e o cabo protegido contra tração.
Qual a procedência deste componente?
Este sensor é fabricado pela IFM Electronic, líder global em automação, e segue os padrões internacionais para tecnologia de segurança.
GLOSSÁRIO TÉCNICO
IP69K
Grau de proteção que indica resistência a jatos de água de alta pressão e temperatura. (Ref.: Proteção contra penetração)
Sensor Codificado
Sensor que exige um atuador magnético específico pareado, aumentando a resistência a fraudes ou manipulação. (Ref.: Tecnologia de segurança)
Saída NA (Normalmente Aberto)
Estado em que o contato elétrico permanece aberto quando o atuador está ausente e fecha na presença do atuador. (Ref.: Dados de saída)
B10D
Valor estatístico que indica a vida útil média até que 10% dos componentes falhem perigosamente. (Ref.: Normas de segurança)
Não Embutido
Tipo de montagem onde o sensor não deve ser cercado por metal, para evitar a degradação do alcance de detecção. (Ref.: Dados mecânicos)
