Sensor Magnético IFM MN202S

Pré-visualizar: MN202S IFM - Sensor Codificado Magneticamente ifm Segurança Industrial 5mm 2NA M8 IP69K

MN202S IFM - Sensor Codificado Magneticamente ifm Segurança Industrial 5mm 2NA M8 IP69K

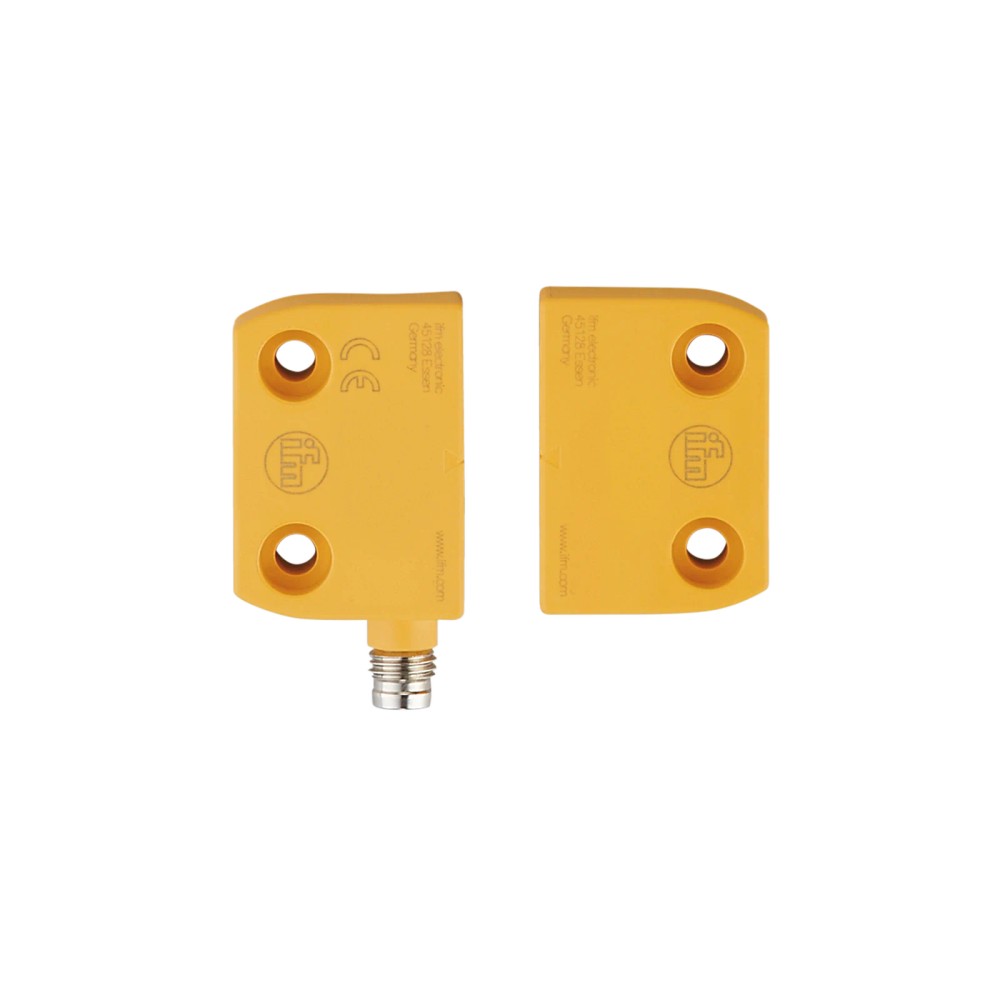

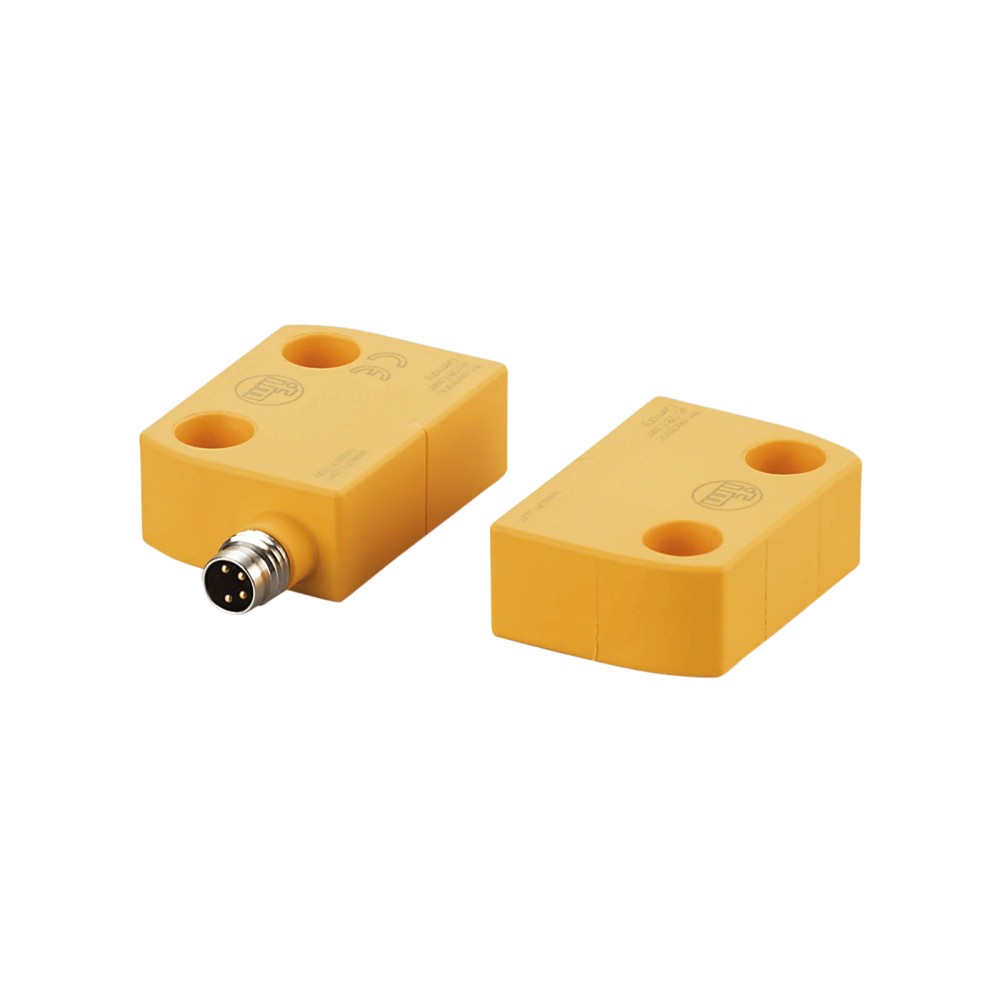

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MN202S
EAN: 4021179307130
NCM do produto: 85365090

Destaques do Produto Tecnologia Detecção...mais

Fechar menu

Saiba mais sobre: "MN202S IFM - Sensor Codificado Magneticamente ifm Segurança Industrial 5mm 2NA M8 IP69K"

Destaques do Produto

Tecnologia

Detecção magnética codificada

Distância de detecção

5 mm com atuador definido

Saídas

2 x NA sem potencial

Alimentação

24 V DC

Conexão

M8, codificação A, 4 contatos

Proteção do invólucro

IP67/IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor codificado magneticamente ifm MN202S, 5 mm, 2 saídas NA, conexão M8, IP67/IP69K

O ifm MN202S é um sensor codificado magneticamente para aplicações de tecnologia de segurança, usado para detectar a presença do atuador codificado associado. Possui alcance de detecção de 5 mm com atuador definido e duas saídas normalmente abertas sem potencial. Opera em 24 V DC, tem conexão M8 e grau de proteção IP67/IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Sensor codificado magneticamente
Alcance de detecção	5 mm com atuador definido; montagem não embutida
Saídas	2 x normalmente aberto, sem potencial
Tensão de operação	24 V DC
Conexão elétrica	1 x M8, codificação A, 4 contatos
Grau de proteção	IP67 e IP69K
Temperatura ambiente	-25 a 80 °C; consulte as condições de vida útil na ficha técnica
Frequência de comutação DC	150 Hz
Dimensões	36 x 13 x 26 mm
Material do invólucro	PA

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de tecnologia de segurança que utilizem sensor magnético codificado e atuador definido compatível, respeitando a distância de detecção especificada.
Instalações que exijam duas saídas normalmente abertas sem potencial e alimentação de 24 V DC.
Ambientes cuja temperatura ambiente esteja dentro da faixa declarada e que requeiram proteção IP67/IP69K.

⚠ Considere outro se precisa de:

Aplicações que exijam distância de detecção superior a 5 mm com o atuador definido.
Circuitos que exijam saída diferente de duas saídas normalmente abertas sem potencial ou alimentação diferente de 24 V DC, sem validar a interface do sistema.
Instalações que dependam de proteção contra curto-circuitos ou contra inversão de polaridade: esses recursos constam como não disponíveis.

APLICAÇÕES E USO

Uso em aplicações de tecnologia de segurança com detecção magnética codificada e atuador definido; a ficha classifica o produto para local à prova de tempo conforme Classe C da EN 60654-1.
Possibilidade de uso em instalações expostas a poeira ou água compatíveis com os graus IP67/IP69K declarados; confirmar requisitos reais do processo e as instruções do fabricante.
A operação deve respeitar a faixa de temperatura ambiente especificada e as condições de vida útil associadas. A ficha não identifica máquinas, setores ou modelos específicos de equipamentos compatíveis.

COMO ESCOLHER

Antes de comprar o Sensor codificado magneticamente ifm MN202S, 5 mm, 2 saídas NA, conexão M8, IP67/IP69K, verifique estes pontos:

Escolha o MN202S quando

O projeto requer detecção magnética codificada, distância de detecção de 5 mm com atuador definido, duas saídas NA sem potencial e conexão M8 de codificação A com 4 contatos.

Busque outra configuração quando

A aplicação requer uma distância maior que a especificada, saídas com outra configuração ou proteções elétricas contra curto-circuito e inversão de polaridade. Confirme os requisitos do circuito e do sistema de segurança na ficha técnica antes de selecionar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	MN202S	Identificação do produto.
Tipo de produto	Sensor codificado magneticamente	Princípio de detecção declarado.
Categoria	Tecnologia de segurança	Categoria indicada para o produto.
Modo de operação	Operação contínua	Modo de operação declarado.
Aplicação indicada	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação e condição de aplicação informadas na ficha.
Modelo do atuador	Codificado	O alcance indicado depende do atuador definido.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente de operação.
Tensão de operação	24 V DC	Valor de operação declarado.
Classe de proteção elétrica	III	Classificação informada pelo fabricante.
Tensão de isolação classificada	60 V	Valor nominal declarado.
Resistência externa (Ri)	10 Ω; 1 W	Valores declarados na ficha.
Carga capacitiva máxima CLmax	20 nF	Limite declarado para a carga capacitiva.
EMC	IEC 60947-5-1	Norma de referência EMC indicada na ficha.
Proteção contra curto-circuitos	Não	Recurso não disponível; prever proteção adequada no circuito externo conforme o projeto.
Proteção contra inversão de polaridade	Não	Recurso não disponível; observar a ligação elétrica indicada pelo fabricante.

Saídas e dados de segurança
Configuração das saídas	2 x normalmente aberto, sem potencial	Tipo de contato declarado.
Dados de saída	Interface tipo A	Classificação informada na ficha.
Corrente máxima constante da saída de comutação DC	50 mA	Limite máximo declarado para a saída.
Frequência de comutação DC	150 Hz	Frequência máxima de comutação declarada.
Distância de desconexão segura s(ar)	15 mm	Valor declarado para a distância de desconexão segura.
B10D	20.000.000 sem carga; 400.000 com carga máxima DC de 12/24 V e 50 mA	Valores declarados para as condições indicadas; considerar a carga aplicada.
Tempo de resposta após requisito de segurança	10 ms	Tempo declarado após o requisito de segurança.
Vida útil TM (Mission Time)	Até 175.200 h (20 anos)	Limite de vida útil declarado.

Alcance e tempos
Alcance de detecção	5 mm com atuador definido	Valor declarado para o atuador definido.
Montagem	Não embutido	Condição de montagem indicada.
Tempo máximo de queda	0,1 ms	Tempo declarado.
Tempo máximo de comutação, incluindo saltos	0,6 ms	Tempo máximo declarado, incluindo saltos.

Conexões
Conexão elétrica	1 x M8; codificação A; 4 contatos	Tipo de conector e número de contatos declarados.
Protocolo de comunicação	Não informado	A ficha fornecida não declara protocolo digital.

Condições ambientais
Grau de proteção	IP67 e IP69K	Classes de proteção do invólucro declaradas.
Temperatura ambiente	-25 a 80 °C; vida útil ≤ 87.600 h, e 10 a 40 °C; vida útil ≤ 175.200 h	Faixas e limites de vida útil conforme condições declaradas na ficha.
Pressão do ar	80 a 106 kPa	Faixa declarada.
Umidade relativa máxima do ar	5 a 95% por curto período; 5 a 70% duradouro	Limites declarados conforme duração.
Altura máxima acima do nível do mar	2.000 m	Limite de instalação declarado.
Resistência a choques	EN 60068-2-27, 30 g (11 ms)	Ensaio e condição de referência indicados.
Resistência a vibrações	IEC 60068-2-6, 10 g (10 a 55 Hz)	Ensaio e faixa de frequência indicados.
Nevoeiro salino	Não	A ficha informa ausência de resistência declarada a nevoeiro salino.

Dados mecânicos
Formato do invólucro	Retangular	Formato declarado.
Dimensões	36 x 13 x 26 mm	Dimensões declaradas.
Material do corpo	PA	Material informado para o corpo.
Peso	114,5 g	Peso indicado nos dados do produto.
Torque máximo de aperto	0,8 a 2 Nm	Faixa de torque declarada.
Material incluído	Atuador codificado; 4 tampas de proteção	Itens informados como incluídos.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8536.50.90	Classificação fiscal informada no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha técnica fornecida não informa protocolo de comunicação digital; não presumir compatibilidade com IO-Link ou outro protocolo.

• Saídas de comutação DC, interface tipo A.

Conexões

Elétrica Conexão elétrica M8, codificação A, 4 contatos. Alimentação especificada de 24 V DC; duas saídas normalmente abertas sem potencial. Corrente máxima constante da saída de comutação DC: 50 mA. Validar a atribuição dos pinos no datasheet antes da ligação.

Processo Não possui conexão de processo indicada; é um sensor de segurança com montagem não embutida. Dimensões do invólucro: 36 x 13 x 26 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com alimentação de 24 V DC, duas entradas compatíveis com saídas NA sem potencial e atuador codificado definido	✓	Corresponde ao tipo de alimentação, configuração de saídas e princípio de detecção informados; conferir a interface e os requisitos de segurança do sistema.
Aplicação que requer detecção com distância superior a 5 mm usando o atuador definido	✗	A distância de detecção especificada é 5 mm com atuador definido.
Circuito que exige proteção incorporada contra curto-circuitos ou inversão de polaridade	✗	A ficha informa que essas proteções não estão disponíveis.
Instalação com conector M8, codificação A, 4 contatos e ligação elétrica validada conforme o datasheet	✓	A conexão elétrica indicada corresponde a essa configuração mecânica; a compatibilidade elétrica ainda depende da atribuição dos contatos e dos parâmetros do circuito.
Integração que exige protocolo digital específico	✗	A ficha fornecida não declara protocolo de comunicação; não é possível confirmar compatibilidade com um protocolo digital.

INSTALAÇÃO

Como instalar o Sensor codificado magneticamente ifm MN202S, 5 mm, 2 saídas NA, conexão M8, IP67/IP69K

Confira no datasheet a aplicação, o atuador codificado previsto e os requisitos do sistema de segurança antes da montagem.
Posicione o sensor e o atuador conforme a geometria e o desenho do fabricante; respeite a condição de montagem não embutida.
Verifique o alinhamento e a distância entre sensor e atuador, observando o alcance especificado para o atuador definido.
Fixe o sensor respeitando o torque máximo indicado de 0,8 a 2 Nm.
Conecte o M8 de codificação A e 4 contatos; confirme a atribuição dos pinos no datasheet antes de energizar.
Alimente conforme a especificação de 24 V DC e valide as duas saídas e a resposta do sistema de segurança durante o comissionamento.

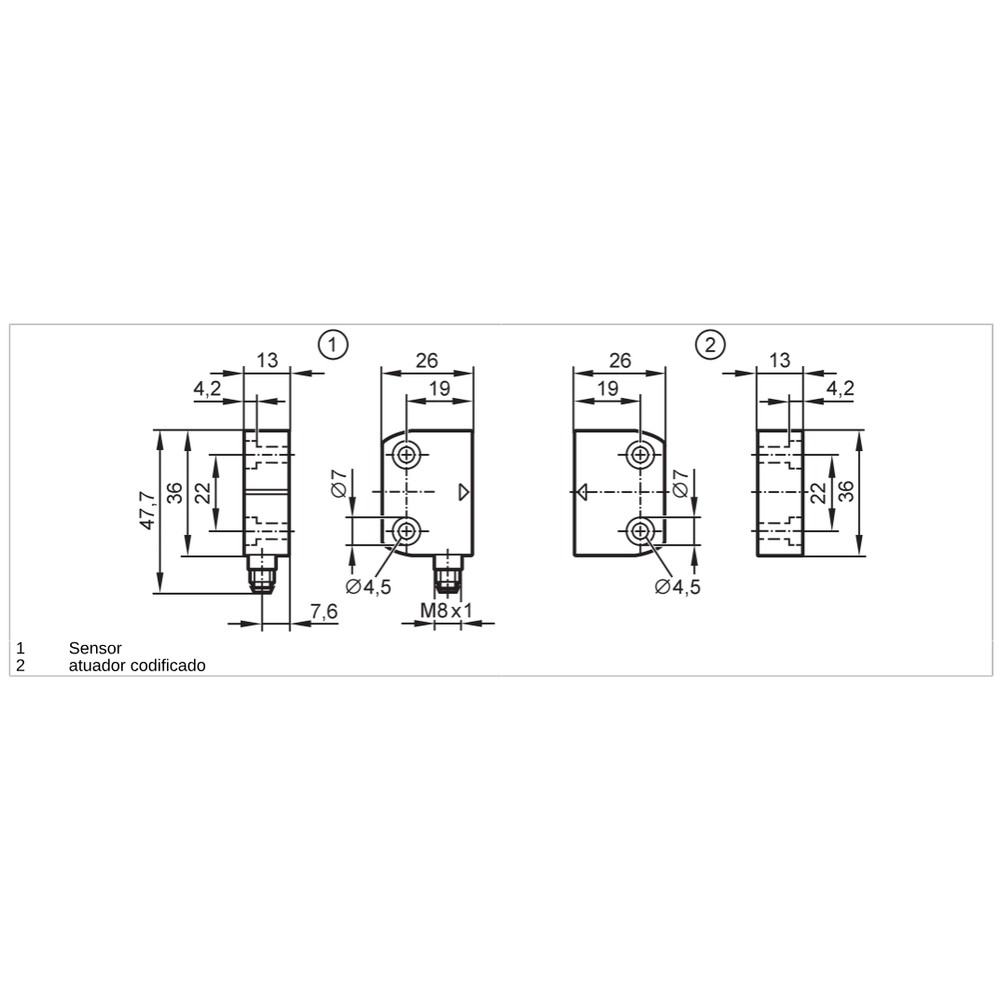

Desenho Dimensional

ACESSÓRIOS

Atuador codificado
4 tampas de proteção

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O sensor não reconhece a posição do atuador.	Atuador ausente, desalinhado ou posicionado além do alcance especificado.	Confira a presença e o alinhamento do atuador e meça a separação; valide a montagem conforme o desenho e o datasheet.
Uma ou ambas as saídas não mudam de estado durante o teste.	Ligação incorreta, ausência da alimentação especificada ou incompatibilidade entre a saída e a entrada do sistema.	Verifique a alimentação de 24 V DC, a atribuição dos contatos no datasheet e a compatibilidade elétrica das entradas, sem exceder os limites de saída.
O funcionamento é intermitente após a instalação.	Conector M8 mal conectado ou montagem/alinhamento instável do sensor e do atuador.	Inspecione o acoplamento do conector, a fixação e a posição relativa do conjunto; compare a montagem com as instruções do fabricante.
O sensor ou o circuito apresenta falha após uma ligação elétrica.	Possível ligação com polaridade invertida, curto-circuito ou carga acima dos limites; o sensor não declara proteção contra esses eventos.	Desenergize o circuito e confira polaridade, cabeamento e corrente da carga; valide os valores com o datasheet antes de substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MN202S em português (Datasheet) Desenho em escala MN202S (Desenho Dimensional) Página oficial do produto; documentação disponível pelo fabricante (Manual)

PERGUNTAS FREQUENTES

O que é o MN202S e para que tipo de aplicação serve?

É um sensor codificado magneticamente da categoria de tecnologia de segurança. Detecta o atuador codificado associado em aplicações compatíveis com os parâmetros da ficha técnica.

O que vem junto com o sensor?

A ficha lista um atuador codificado e quatro tampas de proteção como material incluído. A embalagem corresponde a uma peça.

Posso usar o MN202S se preciso detectar o atuador a mais de 5 mm?

A ficha especifica alcance de 5 mm com atuador definido. Para uma distância maior, selecione uma solução cuja ficha declare alcance suficiente.

Ele substitui um sensor com proteção contra curto-circuito ou inversão de polaridade?

Não se deve presumir essa substituição: a ficha do MN202S informa que essas duas proteções não estão disponíveis. Verifique os requisitos elétricos do circuito antes de selecionar.

O sensor não detecta o atuador: o que devo verificar antes de trocar?

Confira se o atuador codificado está presente, alinhado e dentro do alcance previsto. Verifique também a montagem não embutida conforme o desenho do fabricante.

As saídas não comutam; o sensor está necessariamente defeituoso?

Não necessariamente. Antes de trocar, confirme a alimentação de 24 V DC, a ligação dos contatos conforme o datasheet e a compatibilidade das entradas com saídas NA sem potencial.

É melhor comprar o sensor avulso ou um kit com atuador?

O material incluído informado para o MN202S já lista o atuador codificado e quatro tampas de proteção. Confira o conteúdo recebido e os requisitos da instalação antes de adquirir componentes adicionais.

Quando devo escolher este sensor em vez de outro modelo?

Escolha-o quando a aplicação exigir detecção magnética codificada, duas saídas NA sem potencial e os parâmetros de conexão e alimentação declarados. Se o circuito exigir proteções elétricas ausentes ou outros parâmetros de saída, avalie outra configuração.

Como faço a instalação elétrica do conector M8?

Use o conector M8 de codificação A e quatro contatos, mas consulte a atribuição dos pinos no datasheet antes de ligar. A ficha também informa que não há proteção contra inversão de polaridade.

Como posso confirmar a distância e o alinhamento durante a montagem?

Use o desenho em escala e as instruções do fabricante para posicionar sensor e atuador. A distância de detecção declarada depende do atuador definido; não exceda o valor especificado.

GLOSSÁRIO TÉCNICO

Atuador codificado

Elemento magnético codificado associado ao sensor para a detecção prevista pelo conjunto.

Saída normalmente aberta (NA)

Contato cuja condição normal é aberta; o produto possui duas saídas desse tipo, sem potencial.

Sem potencial

Saída de contato sem tensão própria de comutação indicada; a interface externa deve ser compatível com os limites elétricos do sensor.

Montagem não embutida

Condição de instalação declarada para o sensor; deve ser considerada no posicionamento em relação ao atuador.

Distância de desconexão segura

Distância associada à desconexão segura indicada pelo fabricante. (Ref.: s(ar) = 15 mm)
