Sensor Magnético IFM MN201S - Segurança Industrial

Pré-visualizar: MN201S IFM - Sensor Magnético Codificado IFM Segurança Industrial 2NA 6m PVC IP69K

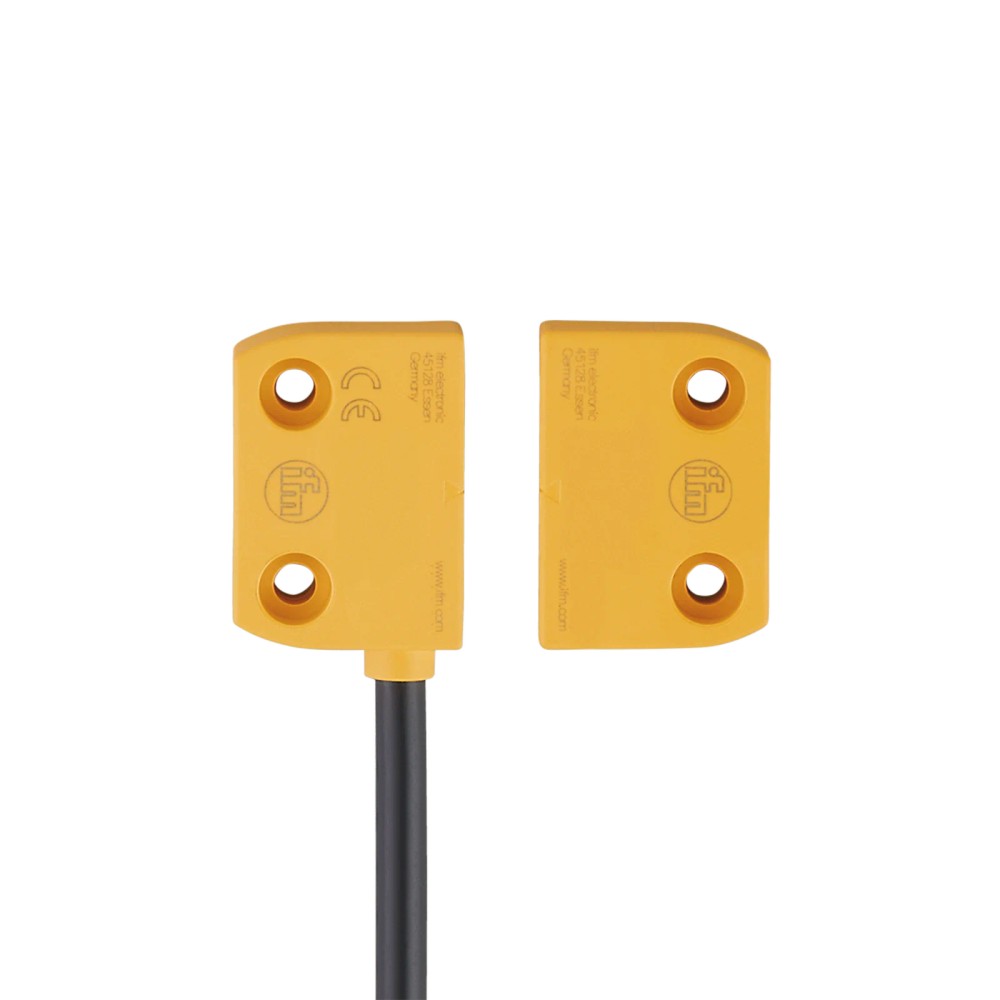

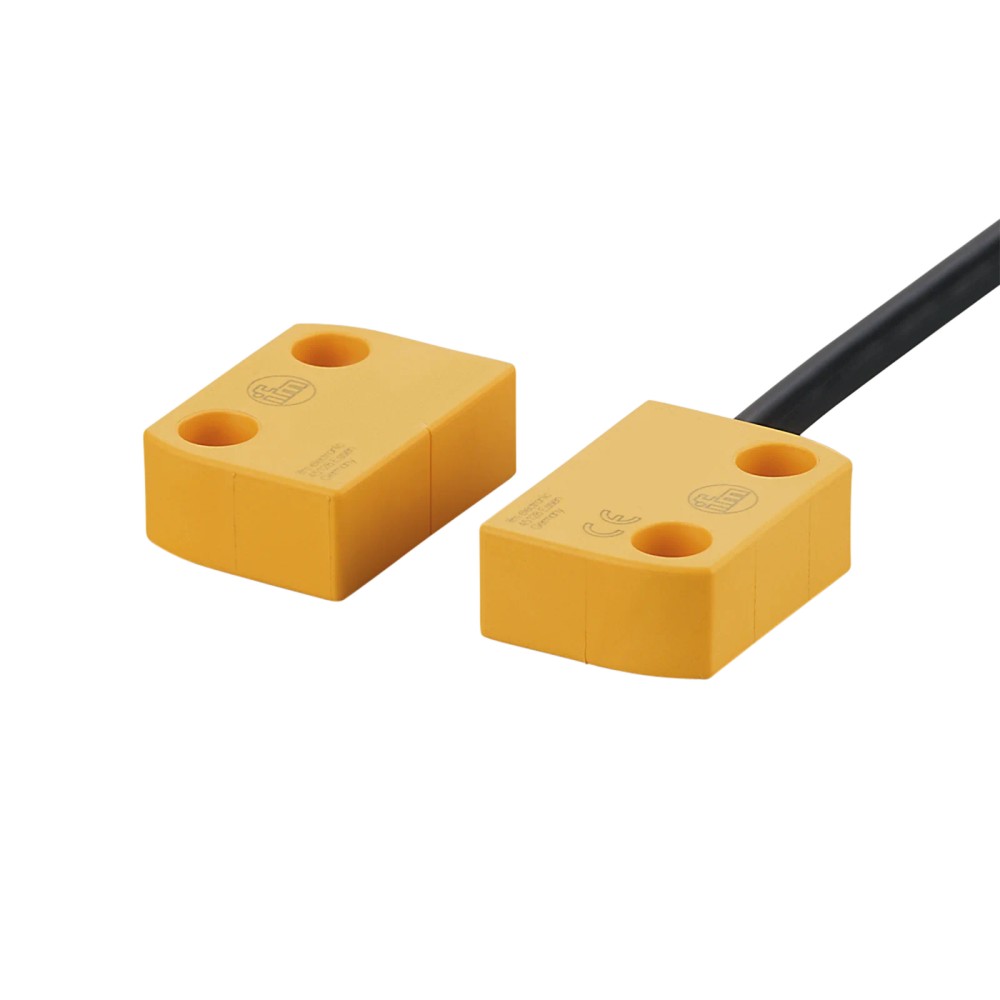

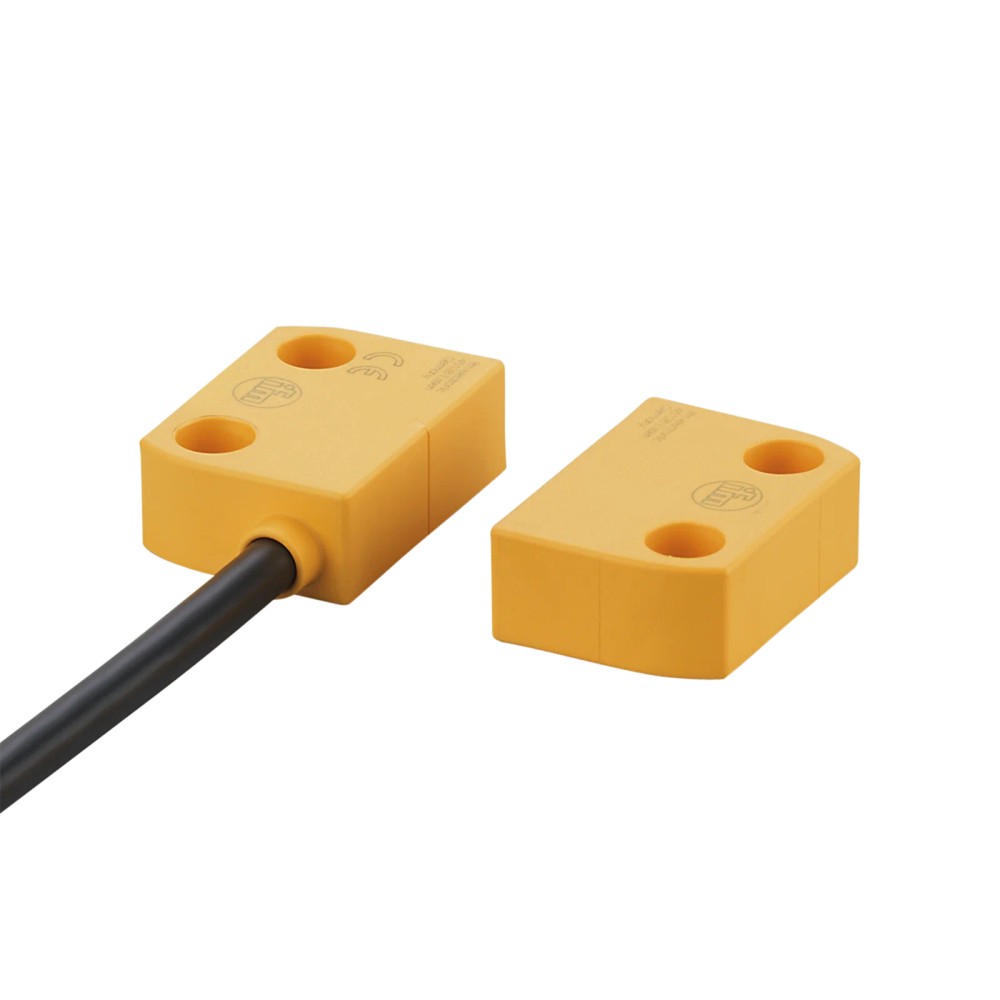

MN201S IFM - Sensor Magnético Codificado IFM Segurança Industrial 2NA 6m PVC IP69K

Imagem meramente ilustrativa

R$ 625,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MN201S
EAN: 4021179307086
NCM do produto: 85365090

Destaques do Produto Tecnologia Sensor...mais

Fechar menu

Saiba mais sobre: "MN201S IFM - Sensor Magnético Codificado IFM Segurança Industrial 2NA 6m PVC IP69K"

Destaques do Produto

Tecnologia

Sensor codificado magneticamente

Saídas

2 x normalmente aberto, sem potencial

Distância de detecção

5 mm com atuador definido

Conexão

Cabo PVC de 6 m

Proteção

IP67/IP69K, com instalação de cabos protegida

Alimentação indicada

24 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MN201S IFM — Sensor magnético codificado de segurança, 2 saídas NA, cabo PVC de 6 m, IP67/IP69K

O IFM MN201S é um sensor codificado magneticamente para aplicações de tecnologia de segurança. Detecta o atuador codificado a uma distância de até 5 mm, com montagem não embutida e duas saídas normalmente abertas sem potencial. Possui cabo PVC de 6 m, invólucro retangular em PA e grau de proteção IP67/IP69K, com instalação de cabos protegida.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Codificado magneticamente
Saídas	2 x normalmente aberto (sem potencial)
Alcance de detecção	5 mm; com atuador definido
Montagem	Não embutido
Conexão elétrica	Cabo PVC de 6 m, Ø 5 mm, 4 x 0,25 mm²
Grau de proteção	IP67 e IP69K; instalação de cabos protegida
Tensão de operação	24 V DC
Temperatura ambiente	-25...80 °C; 10...40 °C conforme condição indicada na ficha
Dimensões	36 x 13 x 26 mm
Frequência de comutação DC	150 Hz

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de tecnologia de segurança que utilizem sensor codificado magneticamente e o atuador codificado definido para o MN201S.
Instalações com distância sensor-atuador de até 5 mm e montagem não embutida.
Ambientes que exijam proteção IP67/IP69K, respeitando a condição de instalação de cabos protegida.
Sistemas com alimentação de 24 V DC e interface compatível com duas saídas normalmente abertas sem potencial.

⚠ Considere outro se precisa de:

Não selecionar se a aplicação exigir montagem embutida: a ficha especifica montagem não embutida.
Não selecionar se a distância necessária exceder 5 mm com o atuador definido.
Não conectar a uma entrada ou circuito que não seja compatível com duas saídas normalmente abertas sem potencial e com os limites elétricos especificados; confirmar a interface do sistema antes da instalação.
Não presumir proteção IP67/IP69K para uma instalação de cabo desprotegida; a ficha condiciona a proteção à instalação de cabos protegida.

APLICAÇÕES E USO

Aplicação declarada: tecnologia de segurança em local à prova de tempo, classe C conforme EN 60654-1; respeitar os limites ambientais da ficha.
Possibilidade de uso em monitoramento de posição de proteções móveis, desde que o projeto utilize o atuador codificado definido, montagem não embutida, distância de detecção de até 5 mm e circuito compatível com a interface tipo A. Essa aplicação é uma inferência baseada na função de sensor codificado; validar no datasheet e na análise de risco do sistema.
Em ambientes sujeitos a lavagem ou ingresso de água, considerar IP67/IP69K somente com a instalação de cabos protegida, conforme a condição declarada.
Não presumir adequação para ambientes com nevoeiro salino: a ficha registra nevoeiro salino como não aplicável.

COMO ESCOLHER

Antes de comprar o MN201S IFM — Sensor magnético codificado de segurança, 2 saídas NA, cabo PVC de 6 m, IP67/IP69K, verifique estes pontos:

Escolha o MN201S quando

A aplicação exigir detecção magnética codificada, montagem não embutida, alcance de 5 mm com o atuador definido, duas saídas NA sem potencial e cabo instalado de 6 m.

Verifique a interface antes da compra

Confirme que o circuito de segurança aceita a interface tipo A, a alimentação indicada de 24 V DC e a saída com corrente constante máxima de 50 mA. A ficha informa que não há proteção contra curto-circuitos nem contra inversão de polaridade.

Busque outra configuração quando

A geometria exigir montagem embutida, o espaço sensor-atuador superar o alcance informado ou a conexão precisar de comprimento ou tipo diferente de cabo. Compare as exigências do sistema com o datasheet do fabricante; a ficha não identifica modelos alternativos específicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e área de aplicação
Produto	Sensor codificado magneticamente IFM MN201S	Identificação do modelo na ficha do produto.
Categoria	Tecnologia de segurança; sensores codificados magneticamente	Categoria indicada para o produto.
Modo de operação	Operação contínua	Modo de operação informado.
Aplicação indicada	Classe C conforme EN 60654-1; local de aplicação à prova de tempo	Classificação e condição de aplicação declaradas na ficha.
Tipo de produto	Sensor codificado magneticamente	Descrição do tipo de produto.
Modelo de atuador	Atuador codificado	A detecção especificada está associada ao atuador definido.

Dados elétricos
Tipo de corrente	DC	Tipo de corrente informado.
Tensão de operação	24 V DC	Valor de operação especificado.
Classe de proteção elétrica	III	Classe declarada na ficha.
Tensão de isolação classificada	60 V	Valor nominal especificado.
Resistência externa (Ri)	10 Ω; 1 W	Valores informados na ficha.
Carga capacitiva máxima CLmax	20 nF	Limite especificado.
Proteção contra curto-circuitos	Não	A ficha declara ausência dessa proteção.
Proteção contra inversão de polaridade	Não	A ficha declara ausência dessa proteção.
Compatibilidade eletromagnética	IEC 60947-5-1	Referência normativa informada no conjunto de dados do produto.

Saídas e interface
Configuração de saída	2 x normalmente aberto, sem potencial	Configuração de contatos indicada para o sensor.
Dados de saída	Interface tipo A	Tipo de interface declarado na ficha.
Corrente constante máxima da saída de comutação DC	50 mA	Limite máximo especificado.
Frequência de comutação DC	150 Hz	Frequência máxima indicada para comutação DC.

Alcance e distâncias
Alcance de detecção	5 mm; com atuador definido	Valor especificado sob a condição do atuador definido.
Montagem	Não embutido	Condição de montagem declarada.
Distância de desconexão segura s(ar)	15 mm	Valor informado na ficha; consultar o datasheet para aplicação no projeto de segurança.

Tempos de reação
Tempo máximo de queda	0,1 ms	Limite informado na ficha.
Tempo máximo de comutação, incluindo saltos	0,6 ms	Valor máximo declarado.
Tempo de resposta após requisito de segurança	10 ms	Tempo especificado para a condição indicada.

Condições ambientais
Temperatura ambiente	-25...80 °C; também consta 10...40 °C na ficha	Há duas faixas registradas no conjunto de dados; confirmar no datasheet a condição aplicável antes de especificar.
Grau de proteção	IP67; IP69K	Classificação informada com instalação de cabos protegida.
Pressão do ar	80...106 kPa	Faixa informada.
Umidade relativa do ar máxima	Curto período: 5...95%; duradouro: 5...70%	Limites indicados conforme duração.
Altura máxima acima do nível do mar	2000 m	Limite especificado.
Nevoeiro salino	Não	A ficha informa que não é aplicável/resistente a nevoeiro salino.

Resistência mecânica
Resistência a choques	EN 60068-2-27, 30 g (11 ms)	Ensaio e valor declarados.
Resistência a vibrações	IEC 60068-2-6, 10 g (10...55 Hz)	Ensaio e faixa de frequência declarados.

Dados mecânicos e materiais
Formato do invólucro	Retangular	Forma indicada na ficha.
Material do invólucro	PA	Material declarado.
Dimensões	36 x 13 x 26 mm	Dimensões informadas.
Peso	405,5 g	Valor do conjunto de dados do produto; confirmar embalagem e configuração na documentação comercial.
Torque máximo de aperto	0,8...2 Nm	Faixa informada; aplicar conforme a montagem especificada.
Material incluído	Atuador codificado; 4 tampas de proteção	Itens registrados como incluídos na ficha.

Conexão elétrica e cabeamento
Tipo de conexão	Cabo PVC de 6 m	Cabo fixo, comprimento informado.
Construção do cabo	Ø 5 mm; 4 x 0,25 mm²	Dimensões e número de condutores declarados.
Número de fios	3 fios	Atributo básico do anúncio; a especificação elétrica também descreve cabo de 4 x 0,25 mm². Confirmar pinagem no datasheet.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores conforme ficha.
Instalação do cabo	Instalação de cabos protegida	Condição associada à proteção IP informada.

Vida útil e segurança funcional
B10D	20.000.000 sem carga; 400.000 com carga máxima DC 12/24 V, 50 mA	Valores declarados para as condições de carga indicadas; consultar documentação do fabricante para cálculo da função de segurança.
Vida útil TM (Mission Time)	≤ 175200 h (20 anos)	Valor e equivalência registrados na ficha.
Unidades por embalagem	1 peça	Quantidade informada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação digital especificado na ficha.

• Saída informada: interface tipo A, com 2 x normalmente aberto sem potencial.

Conexões

Elétrica Cabo fixo PVC de 6 m, Ø 5 mm, 4 x 0,25 mm². Tensão de operação indicada: 24 V DC. Cores informadas: BK preto, BN marrom, BU azul e WH branco. Saída: 2 x normalmente aberto sem potencial; corrente constante máxima da saída de comutação DC de 50 mA. Não há proteção contra curto-circuitos nem contra inversão de polaridade. Conferir o esquema do datasheet antes de energizar.

Processo Não se aplica conexão de processo fluida. A compatibilidade mecânica depende da montagem não embutida, do atuador codificado definido e da distância de detecção especificada; dimensões do sensor: 36 x 13 x 26 mm.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Circuito de segurança com interface compatível com tipo A e duas entradas adequadas às saídas NA sem potencial	✓	A ficha especifica interface tipo A e 2 x normalmente aberto sem potencial; validar os requisitos do circuito completo.
Instalação com alimentação de 24 V DC e corrente da saída dentro do limite indicado	✓	A tensão de operação é 24 V DC e a corrente constante máxima da saída de comutação DC é 50 mA.
Montagem não embutida com atuador definido e distância de até 5 mm	✓	Corresponde à condição de montagem e ao alcance especificados.
Instalação que exige montagem embutida	✗	O atributo de montagem informa não embutido.
Sistema que exige protocolo de comunicação digital	✗	A ficha não especifica protocolo digital; as saídas descritas são discretas.
Instalação com cabo sem proteção e que dependa da classificação IP informada	✗	A proteção é indicada com instalação de cabos protegida; não se deve estender essa condição a cabo desprotegido.

INSTALAÇÃO

Como instalar o MN201S IFM — Sensor magnético codificado de segurança, 2 saídas NA, cabo PVC de 6 m, IP67/IP69K

Confirme no projeto que o sensor e o atuador codificado definido correspondem à aplicação e ao circuito de segurança.
Planeje a montagem não embutida, mantendo a distância de detecção dentro de 5 mm conforme a ficha.
Fixe o sensor respeitando as dimensões de 36 x 13 x 26 mm e o torque máximo de aperto informado de 0,8...2 Nm.
Instale e proteja o cabo PVC de 6 m; a classificação IP indicada pressupõe instalação de cabos protegida.
Identifique os condutores pelas cores informadas e consulte o datasheet para confirmar a pinagem antes de conectar; a ficha registra 4 x 0,25 mm² e também um atributo de 3 fios.
Verifique a alimentação de 24 V DC e a compatibilidade das entradas com as duas saídas NA sem potencial; como não há proteção contra curto-circuito nem inversão de polaridade, valide a ligação antes de energizar.

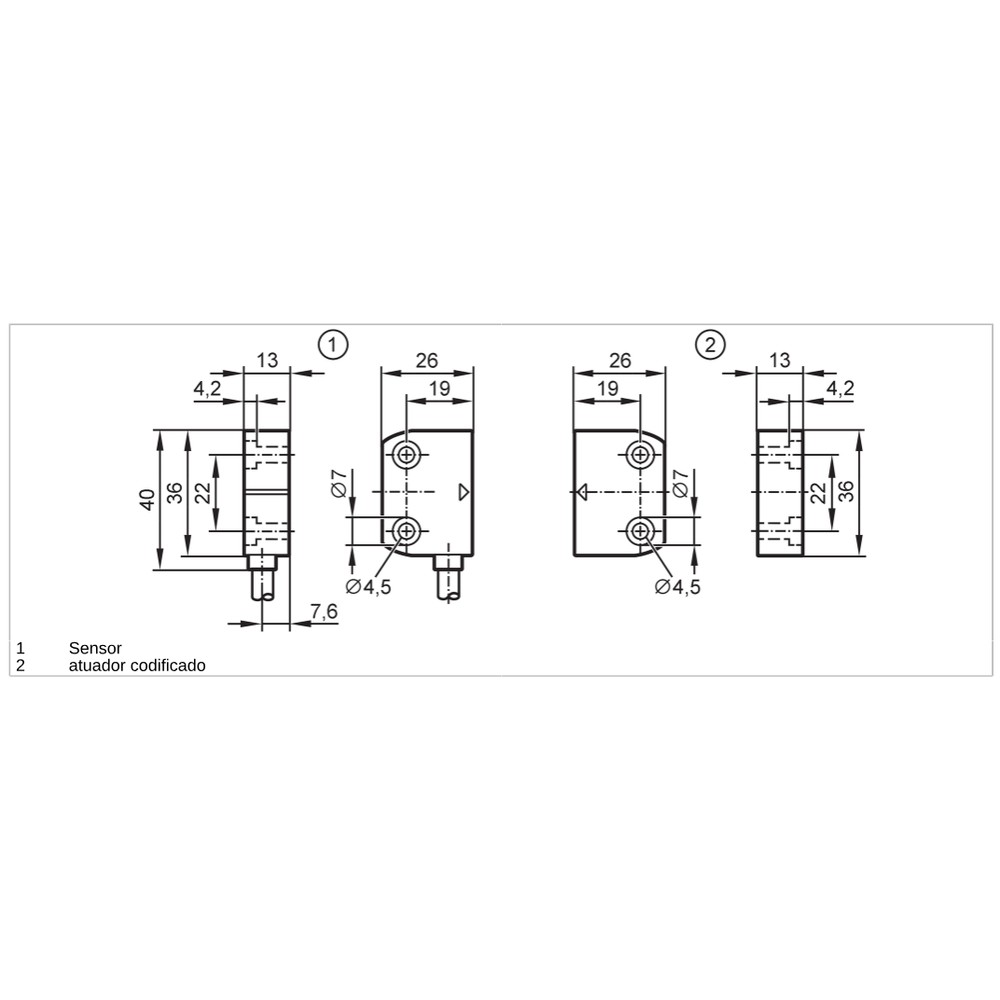

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

Atuador codificado
4 tampas de proteção

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O estado de saída não muda ao aproximar o atuador.	Atuador incorreto ou distância/posicionamento fora da condição de detecção especificada.	Confirme que o atuador é o codificado definido para o sensor e verifique alinhamento e distância de até 5 mm.
O circuito não reconhece uma ou ambas as saídas.	Ligação incompatível com as saídas normalmente abertas sem potencial, identificação incorreta dos fios ou pinagem não confirmada.	Consulte o esquema do datasheet, confira as cores e valide a entrada do circuito com a interface tipo A.
O sensor deixa de funcionar após a energização ou apresenta falha elétrica.	Curto-circuito ou inversão de polaridade; a ficha declara que o sensor não possui essas proteções.	Desenergize o circuito e confira continuidade, pinagem e polaridade antes de religar.
Há entrada de umidade ou falha após lavagem.	Cabo ou saída do cabo sem a proteção de instalação exigida para a classificação IP indicada.	Inspecione o encaminhamento e a proteção do cabo e compare a instalação com as instruções do datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM MN201S em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM MN201S e para que serve?

É um sensor codificado magneticamente da categoria de tecnologia de segurança. Detecta o atuador codificado definido e fornece duas saídas normalmente abertas sem potencial.

O que acompanha o sensor?

A ficha lista um atuador codificado e quatro tampas de proteção como material incluído. A unidade de embalagem informada é uma peça.

O MN201S serve para montagem embutida?

Não; a ficha especifica montagem não embutida. Planeje a instalação conforme essa condição.

Posso usar o MN201S a mais de 5 mm do atuador?

A ficha informa alcance de detecção de 5 mm com o atuador definido. Não considere distâncias superiores sem confirmação formal do fabricante para a aplicação.

O sensor não comuta: o que devo verificar antes de trocar?

Verifique primeiro se está sendo usado o atuador codificado definido e se a distância e o posicionamento respeitam o alcance especificado. Depois confira alimentação e ligação conforme o datasheet.

Uma saída não é reconhecida pelo controlador; o que pode causar isso?

Uma causa possível é incompatibilidade entre a entrada do controlador e as saídas NA sem potencial ou erro de pinagem. Compare o circuito com o esquema elétrico do fabricante e confirme a interface tipo A.

Devo comprar o MN201S ou procurar uma versão com outra conexão?

Escolha o MN201S se o cabo fixo PVC de 6 m atender à instalação. Se precisar de outro comprimento ou tipo de conexão, a ficha não confirma uma versão alternativa; compare modelos na documentação IFM.

Este sensor substitui um sensor de outra tecnologia?

A ficha não declara substituição direta por outra tecnologia ou modelo. A seleção deve considerar atuador codificado, montagem não embutida, alcance e interface elétrica exigidos pelo sistema.

Que cuidados devo ter ao instalar e ligar o sensor?

Proteja a instalação do cabo e confirme a pinagem no datasheet antes de energizar. O produto não possui proteção contra curto-circuito nem contra inversão de polaridade.

Como verifico se o grau IP informado se aplica à minha instalação?

A ficha associa IP67/IP69K à instalação de cabos protegida. Confira o roteamento e a proteção do cabo segundo as instruções do fabricante.

GLOSSÁRIO TÉCNICO

Sensor codificado magneticamente

Sensor que detecta o atuador codificado especificado para sua operação. (Ref.: Tipo de sensor — codificado magneticamente; modelo de atuador — atuador codificado.)

Saída normalmente aberta sem potencial

Contato de saída normalmente aberto, sem potencial próprio indicado na saída. (Ref.: Configuração de saída — 2 x normalmente aberto, sem potencial.)

Montagem não embutida

Forma de instalação indicada para o sensor, que não deve ser tratada como montagem embutida. (Ref.: Montagem — não embutido.)

Grau de proteção IP

Classificação de proteção do invólucro; neste produto, a ficha condiciona IP67/IP69K à instalação de cabos protegida. (Ref.: Proteção IP — IP67/IP69K.)

B10D

Parâmetro de vida útil relacionado a falhas perigosas, informado para condições específicas de carga. (Ref.: B10D — 20.000.000 sem carga; 400.000 com carga máxima DC 12/24 V, 50 mA.)
