- Referência do fabricante: MK5908
- EAN: 4021179331821
- NCM do produto: 85365090
Destaques do Produto
Tecnologia
IO-Link...mais

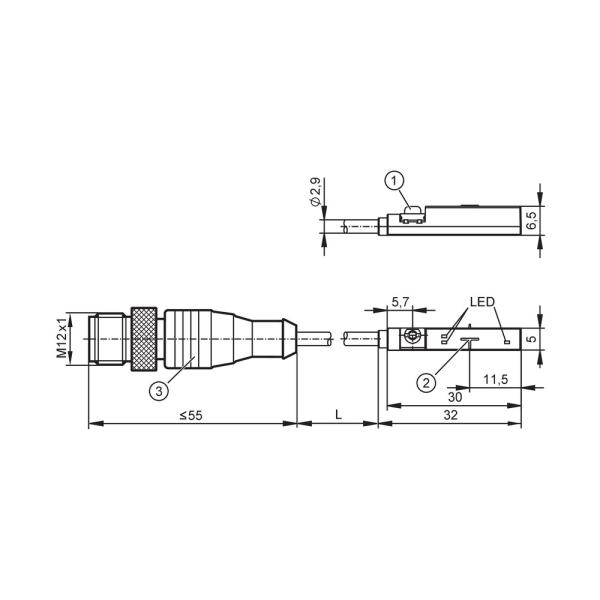

Saiba mais sobre: "MK5908 IFM - Sensor para Cilindro IFM Detecção de posição IO-Link, PNP/NPN, 0.3m"
Destaques do Produto
Tecnologia
IO-Link
Saída
PNP/NPN
Conexão
M12
Proteção
IP65/IP67
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o Sensor para Cilindro IFM MK5908 - Detecção de Posição com IO-Link
O sensor MK5908 da IFM é um dispositivo avançado para detecção de posição em cilindros pneumáticos, equipado com tecnologia IO-Link. Ele oferece alta versatilidade com saídas PNP/NPN parametrizáveis e proteção robusta IP65/IP67. É ideal para automação industrial que exige monitoramento digital preciso e confiabilidade em ambientes operacionais exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | IFM |
| Modelo | MK5908 |
| Tecnologia | IO-Link |
| Saída | PNP/NPN |
| Conexão | M12 |
| Proteção | IP65/IP67 |
| Freq. Comutação | 200 Hz |
| Peso | 21.9 g |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Cilindros pneumáticos com ranhura padrão
- Sistemas de automação industrial com mestre IO-Link
- Aplicações que exigem alta frequência de comutação (até 200 Hz)
⚠ Considere outro se precisa de:
- Cilindros sem ranhura compatível
- Ambientes com submersão contínua acima de IP67
- Aplicações que exigem comunicação não baseada em IO-Link ou sinais discretos padrão se não parametrizado
APLICAÇÕES E USO
- Monitoramento de fim de curso em cilindros pneumáticos padrão.
- Integração em arquiteturas IO-Link para diagnóstico remoto de falhas.
- Aplicações que exigem alta frequência de troca de estado (até 200 Hz).
COMO ESCOLHER
Antes de comprar o Sensor para Cilindro IFM MK5908 - Detecção de Posição com IO-Link, verifique estes pontos:
Quando escolher o MK5908
Opte por este sensor quando sua arquitetura de automação utilizar o protocolo IO-Link, permitindo coleta de dados diagnósticos e configuração remota além da função de comutação básica.
Quando buscar alternativas
Busque sensores de tecnologia discreta simples (sem IO-Link) se sua aplicação for puramente analógica ou se não houver um mestre IO-Link disponível para interfacear o dispositivo.
ESPECIFICAÇÕES TÉCNICAS
| Interfaces e Dados Técnicos | ||
|---|---|---|
| Tecnologia | IO-Link | Protocolo de comunicação digital utilizado. |
| Função de saída | Abertura / fechamento (parametrizável) | Modo de operação da saída de sinal. |
| Dados Elétricos | ||
|---|---|---|
| Saída de comutação | PNP/NPN | Tipo de sinal elétrico de saída compatível. |
| Proteção contra inversão de polaridade | Sim | Recurso de segurança elétrica. |
| Proteção contra sobrecarga | Sim | Recurso de segurança elétrica. |
| Dados Mecânicos e Ambientais | ||
|---|---|---|
| Grau de proteção | IP 65; IP 67 | Resistência a entrada de poeira e líquidos. |
| Conexão elétrica | 0,3 m PUR-cabo; M12 Conexão | Especificação do cabeamento e conector. |
| Frequência de comutação | 200 Hz | Capacidade de resposta temporal. |
COMPATIBILIDADE
Comunicação
• IO-Link
Conexões
Elétrica
M12 / Cabo PUR de 0,3m
Processo
Montagem em ranhura de cilindro padrão IFM
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Ambiente com presença de líquidos (IP67) | ✓ | O sensor possui grau de proteção IP67, adequado para imersão temporária. |
| Necessidade de diagnóstico remoto | ✓ | A tecnologia IO-Link embarcada permite comunicação bidirecional com o controlador. |
| Aplicações de alta velocidade (>200 Hz) | ✗ | O limite físico do sensor é de 200 Hz, podendo falhar acima disso. |
INSTALAÇÃO
Como instalar o Sensor para Cilindro IFM MK5908 - Detecção de Posição com IO-Link
- Certifique-se de que o cilindro pneumático está despressurizado.
- Insira o sensor na ranhura do cilindro designada para sensores de posição.
- Deslize o sensor até a posição de detecção desejada.
- Aperte o parafuso de fixação para garantir que o sensor não se desloque com a vibração.
- Conecte o conector M12 ao cabo correspondente, garantindo vedação adequada.
- Configure os parâmetros via IO-Link, caso necessário, para definir a função de saída.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Ausência de sinal ou intermitência na leitura | Dano no cabo de 0,3m ou falha no conector M12 | Verificar continuidade do cabo e limpeza dos contatos M12 |
| O sensor não comuta ao passar o êmbolo | Sensor mal posicionado na ranhura do cilindro | Reposicionar o sensor na ranhura e verificar o aperto do parafuso de fixação |
| Comportamento oposto ao esperado (Lógica invertida) | Configuração incorreta do modo de saída via IO-Link | Acessar o mestre IO-Link e verificar a parametrização do dispositivo |
| Sensor não liga ou sinal travado | Curto-circuito ou sobrecarga na saída | Medir a tensão na carga e verificar se o LED de status indica erro de curto-circuito |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MK5908 e qual sua principal função?
O MK5908 é um sensor para cilindro com tecnologia IO-Link, projetado para detecção de posição precisa em aplicações industriais que exigem integração digital e monitoramento avançado.
Como funciona a saída de comutação deste sensor?
Este dispositivo oferece saída PNP/NPN parametrizável, permitindo flexibilidade na configuração do sinal de saída conforme a necessidade do controlador.
Em quais situações este sensor não deve ser utilizado?
Este sensor não é adequado para ambientes que excedam o grau de proteção IP67 ou condições operacionais fora dos limites de temperatura e vibração especificados no datasheet da IFM.
Existe alguma restrição de montagem para o sensor MK5908?
O sensor não deve ser instalado em cilindros que não possuam ranhuras compatíveis com o padrão mecânico de montagem da IFM para este modelo.
O sensor não está detectando o cilindro, o que pode ser?
O sintoma mais comum é a falha na comutação ou ausência de sinal no IO-Link; verifique se há curtos-circuitos no cabo ou desalinhamento do sensor no cilindro.
Como diagnosticar problemas de conexão elétrica no campo?
Antes da substituição, verifique a continuidade do cabo PUR de 0,3m e se o conector M12 está devidamente encaixado e sem sinais de oxidação nos pinos.
Por que escolher o MK5908 em vez de um sensor de cilindro comum?
O modelo MK5908 com IO-Link é superior para sistemas que necessitam de diagnósticos remotos e configuração via software, superando sensores digitais simples de apenas um estado.
Qual a principal diferença técnica entre este modelo e versões convencionais?
A escolha entre modelos depende exclusivamente da necessidade de comunicação digital IO-Link versus a necessidade de uma saída discreta simples (estática).
Qual o cuidado principal na instalação física do sensor?
A instalação deve ser feita alinhando o sensor na ranhura do cilindro, fixando-o firmemente e garantindo que o cabo PUR não fique esticado durante a operação do atuador.
Como é garantida a procedência deste sensor?
Este é um produto original IFM, e o faturamento é realizado diretamente pelo fabricante, assegurando a procedência técnica do item.
GLOSSÁRIO TÉCNICO
IO-Link
Protocolo de comunicação industrial ponto a ponto para sensores e atuadores, permitindo parametrização remota e troca de dados diagnósticos.
PNP/NPN
Configuração da saída de comutação que determina a polaridade do sinal elétrico (positiva ou negativa), permitindo versatilidade na integração com CLPs.
Grau de Proteção IP67
Norma técnica que garante total proteção contra poeira e proteção contra imersão temporária em água.
PUR (Cabo)
Poliuretano, material de revestimento de cabos industrial com alta resistência mecânica, abrasão e flexibilidade.
Frequência de Comutação
Número máximo de ciclos de comutação por segundo que o sensor pode detectar sem falhas, neste caso, 200 Hz.
