- Referência do fabricante: MK5315
- EAN: 4021179151856
- NCM do produto: 85365090
Destaques do Produto
Tipo de Ranhura
C...mais
Saiba mais sobre: "MK5315 IFM - Sensor para Cilindros IFM Detecção magnética em ranhura C PNP, 10kHz, cabo 0,5m"
Destaques do Produto
Tipo de Ranhura
C
Saída
PNP
Frequência
10 kHz
Conexão
M8 / 0,5 m
Por que comprar IFM na Melhor Indústria?
Compra direta do fornecedor
Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.
Nota fiscal emitida pela IFM
Faturamento realizado diretamente pelo fornecedor.
Logística do fabricante
Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.
Compra simplificada
Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.
Sobre o MK5315 IFM - Sensor para Cilindros IFM Detecção magnética em ranhura C PNP, 10kHz, cabo 0,5m

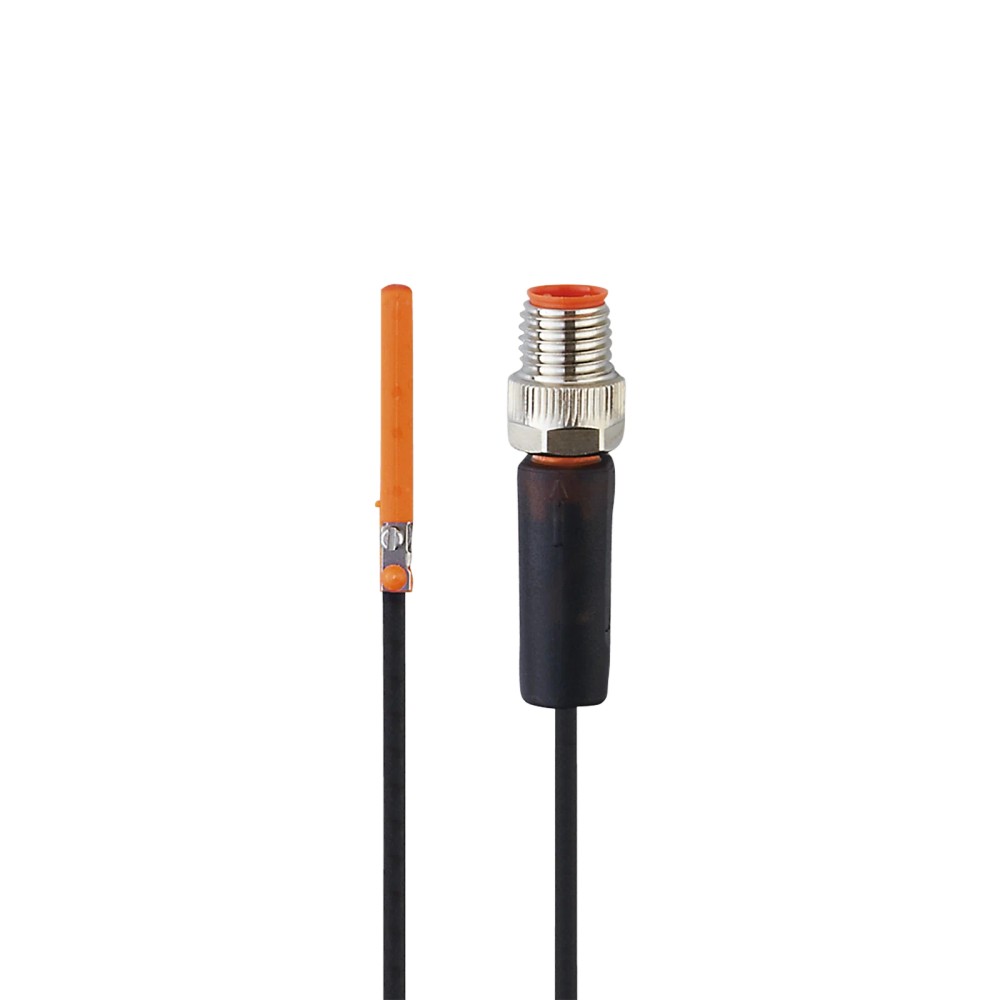

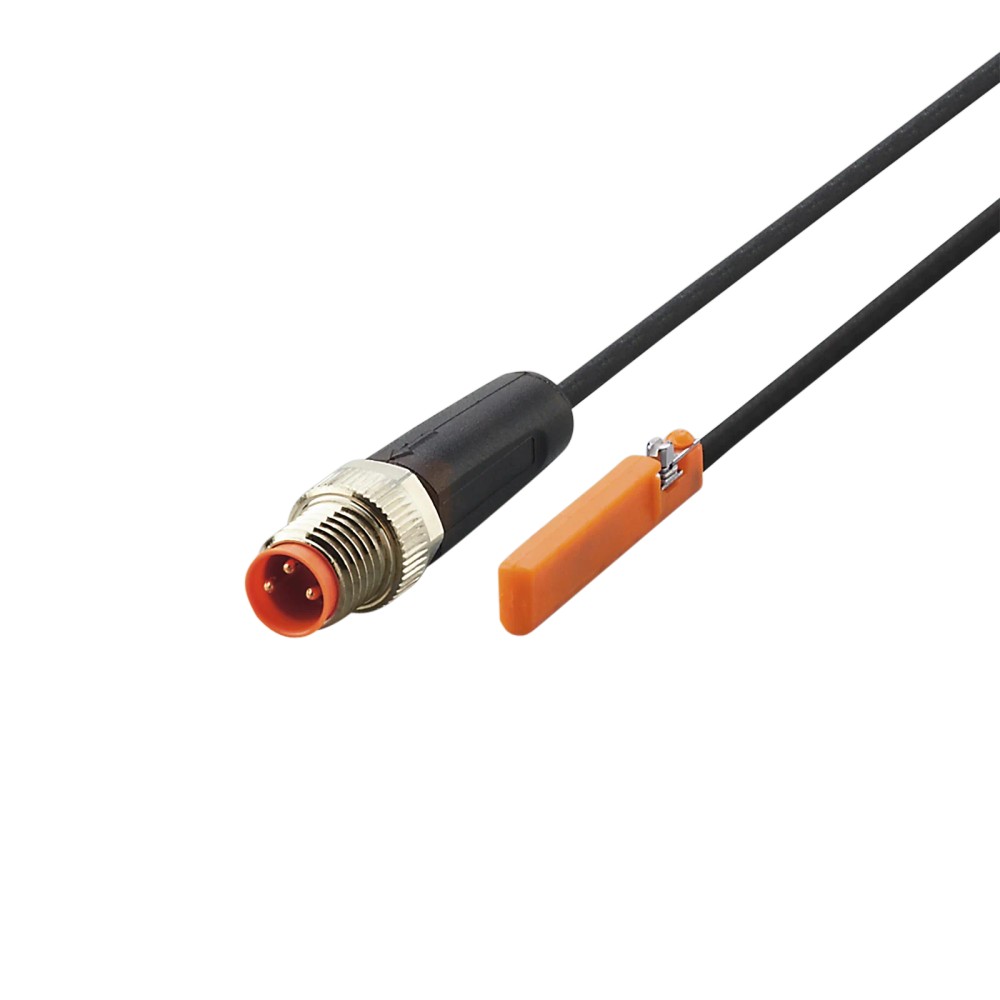

O sensor MK5315 da IFM é um dispositivo de detecção magnética baseado em célula GMR, desenvolvido especificamente para monitoramento de posição em cilindros pneumáticos com ranhura tipo C. Com alta frequência de comutação de 10kHz e saída PNP, oferece resposta rápida e confiável para automação industrial. Sua construção robusta com proteção IP67 garante operação eficiente em ambientes exigentes.
PRINCIPAIS ESPECIFICAÇÕES
| Marca | ifm |
| SKU | MK5315 |
| Tecnologia | GMR |
| Saída | PNP |
| Frequência | 10.000 Hz |
| Grau de Proteção | IP65, IP67 |
| Conexão | M8 |
| Dimensões | 26,1 x 2,8 x 5,5 mm |
COMPATIBILIDADE DE APLICAÇÃO
✓ Escolha se precisa de:
- Cilindros pneumáticos equipados com ranhura em C
- Ambientes industriais com necessidade de alta frequência de comutação (até 10kHz)
- Aplicações que exigem grau de proteção IP65/IP67
⚠ Considere outro se precisa de:
- Cilindros com ranhura do tipo T (requer suporte ou sensor distinto)
- Aplicações com alimentação AC
- Ambientes com campos magnéticos intensos de solda que excedam a sensibilidade de 2,8 mT
APLICAÇÕES E USO
- Monitoramento de curso em cilindros pneumáticos de ranhura C
- Sistemas de automação rápida que exigem alta frequência de comutação
- Equipamentos onde o espaço é crítico devido às dimensões reduzidas do sensor (2,8 mm de espessura)
COMO ESCOLHER
Antes de comprar o MK5315 IFM - Sensor para Cilindros IFM Detecção magnética em ranhura C PNP, 10kHz, cabo 0,5m, verifique estes pontos:
Quando escolher o MK5315
Utilize este sensor se o seu cilindro pneumático possui ranhura C padrão e o seu CLP utiliza lógica de entrada PNP. É ideal para aplicações de alta velocidade onde a resposta de 10kHz é necessária.
Quando buscar outra opção
Se o cilindro utilizar ranhura tipo T ou se o seu sistema de controle exigir saída NPN ou tensão AC, este modelo não será compatível. Nestes casos, consulte a linha de sensores para cilindros com fixação adaptável.
ESPECIFICAÇÕES TÉCNICAS
| Dados Gerais | ||
|---|---|---|
| Tecnologia | Célula GMR | Princípio de detecção magnética de alta precisão |
| Tipo de sensor | Sensor para cilindros | Aplicação dedicada para automação pneumática |
| Dados Elétricos | ||
|---|---|---|
| Tensão de operação | DC | Requisito de alimentação |
| Saída de comutação | PNP | Lógica de saída (positivo) |
| Função de saída | Normalmente aberto | Estado lógico em repouso |
| Frequência de comutação | 10000 Hz | Velocidade máxima de resposta |
| Dados Mecânicos | ||
|---|---|---|

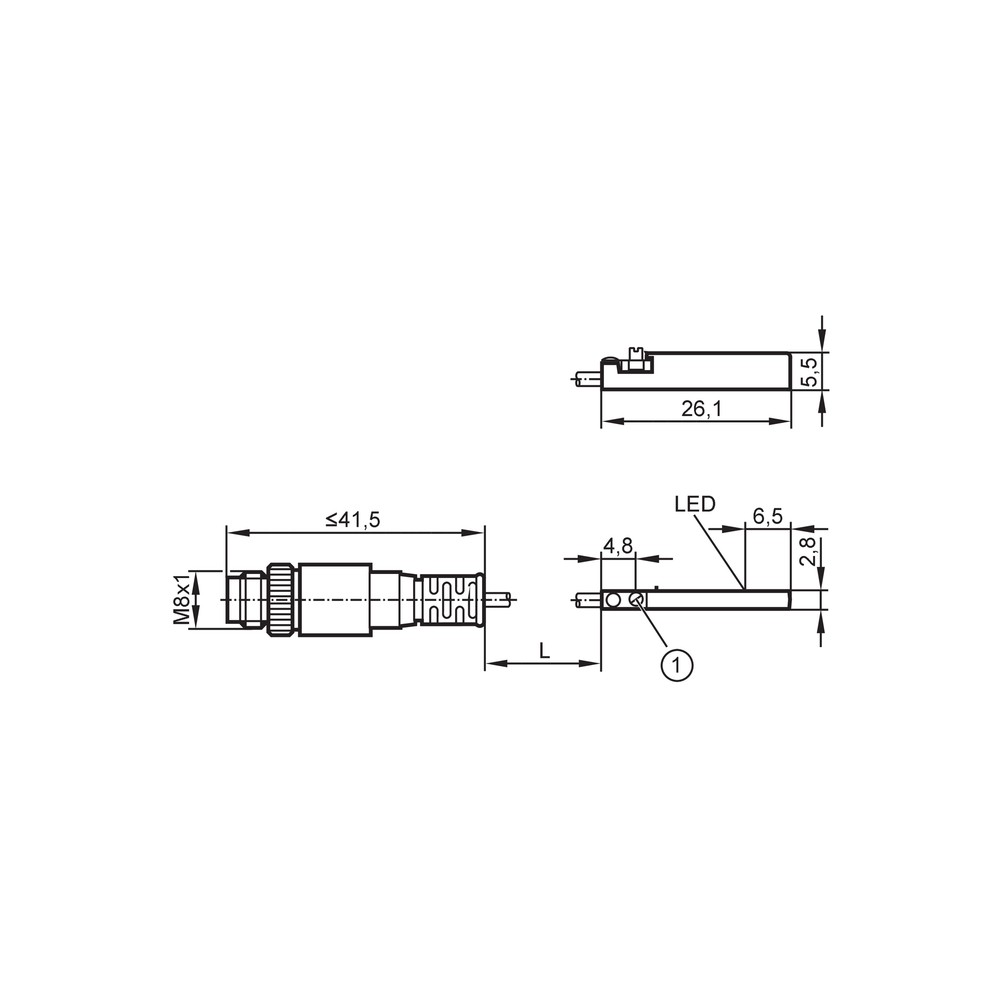

| Dimensões | 26,1 x 2,8 x 5,5 mm | Gabinete reduzido para ranhura C |
| Grau de proteção | IP 65, IP 67 | Resistência a meios externos |
| Conexão | 0,5 m PUR-cabo, M8 | Interface de conexão física |
COMPATIBILIDADE
Comunicação
• Sinais digitais DC
Conexões
Elétrica
M8 Conexão
Processo
Ranhura em C
Guia de Seleção Técnica
| Cenário | Status | Motivo Técnico |
|---|---|---|
| Cilindro com ranhura C | ✓ | O sensor foi projetado fisicamente para este padrão de ranhura. |
| Cilindro com ranhura T | ✗ | A geometria de fixação é incompatível com ranhuras T. |
| CLP com entrada PNP | ✓ | A saída do sensor é PNP, compatível com entradas de referência positiva. |
INSTALAÇÃO
Como instalar o MK5315 IFM - Sensor para Cilindros IFM Detecção magnética em ranhura C PNP, 10kHz, cabo 0,5m
- Certifique-se de que o cilindro pneumático esteja desligado e despressurizado.
- Insira o sensor na ranhura C do cilindro na posição desejada.
- Ajuste a posição deslizando o sensor até o ponto de detecção ideal do pistão.
- Aperte o parafuso de fixação integrado do sensor para garantir que ele permaneça imóvel.
- Conecte o cabo com conector M8 ao cabo de interface do sistema.
- Verifique a comutação correta através do LED de status durante o acionamento manual do cilindro.
ACESSÓRIOS
PROBLEMAS COMUNS
| Sintoma | Possível causa | Verificação |
|---|---|---|
| Sensor não detecta o pistão | Sensor mal posicionado na ranhura C | Verifique se o sensor está centralizado na área de atuação do campo magnético |
| LED de estado apagado | Tensão de alimentação fora da faixa ou inversão de polaridade | Meça a tensão de 10-30V DC nos pinos de alimentação |
| Sensor entra em proteção | Curto-circuito na carga de saída | Verifique a continuidade e isolamento dos fios de saída |
| Atuação falsa ou intermitente | Interferência magnética externa | Afaste outras fontes magnéticas ou peças ferrosas próximas ao sensor |
DOCUMENTAÇÃO TÉCNICA
PERGUNTAS FREQUENTES
O que é o sensor MK5315 da IFM?
O MK5315 é um sensor de detecção magnética com tecnologia GMR projetado para monitoramento de posição em cilindros pneumáticos com ranhura em C.
O que vem na embalagem do produto?
Ele acompanha um cabo de 0,5 metros com conector M8 e é projetado para montagem direta em ranhuras padrão C.
Posso usar este sensor em qualquer cilindro pneumático?
Este sensor não é adequado para cilindros com ranhura do tipo T, visto que a geometria de fixação é específica para ranhura C.
Este sensor funciona em circuitos de corrente alternada (AC)?
Ele não é compatível com tensões AC; deve ser operado exclusivamente em sistemas DC com saída de comutação tipo PNP.
O sensor não está indicando presença do pistão, o que pode ser?
Se o LED de status não acender, verifique primeiramente se a tensão de alimentação está presente e se a polaridade do cabo está correta.
Como diagnosticar falhas de leitura intermitente?
Sintomas de comutação errática geralmente indicam desalinhamento do sensor na ranhura ou campo magnético externo interferindo na leitura; verifique o aperto do parafuso de fixação.
Devo escolher este modelo com conector ou um com cabo conectorizado?
A escolha entre modelos com cabo fixo ou conector depende da flexibilidade necessária na máquina; este modelo MK5315 utiliza conector M8 para facilitar a substituição rápida.
Por que utilizar este sensor GMR em vez de um modelo Reed comum?
Comparado a sensores Reed, este modelo com tecnologia GMR oferece maior durabilidade mecânica e ausência de partes móveis sujeitas a desgaste.
Como devo fixar o sensor na ranhura do cilindro?
A instalação deve ser feita inserindo o sensor na ranhura e apertando o parafuso de fixação de forma que o dispositivo fique estável e não se desloque com a vibração do cilindro.
Qual a procedência deste componente?
O produto é faturado diretamente pela IFM ELECTRONIC LTDA, garantindo procedência e suporte técnico oficial.
GLOSSÁRIO TÉCNICO
GMR (Giant Magnetoresistance)
Tecnologia de sensor que utiliza efeito quântico para detectar variações de campo magnético com alta sensibilidade (Ref.: Tecnologia).
PNP (Positive-Negative-Positive)
Tipo de saída de comutação que fornece tensão positiva (V+) na carga quando ativado (Ref.: Saída de comutação).
Ranhura em C
Tipo de perfil de montagem em cilindros pneumáticos onde o sensor é inserido, garantindo fixação embutida e proteção mecânica (Ref.: Tipo de ranhura).
Frequência de comutação
Número máximo de ciclos de comutação que o sensor pode realizar por segundo, operando a 10.000 Hz neste caso (Ref.: Frequência de comutação).
IP67
Grau de proteção que garante estanqueidade contra poeira e imersão temporária em água (Ref.: Grau de proteção).
