Sensor de Cilindro GMR IFM MK5311

Pré-visualizar: MK5311 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros PNP, NA, M8, 10kHz

MK5311 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros PNP, NA, M8, 10kHz

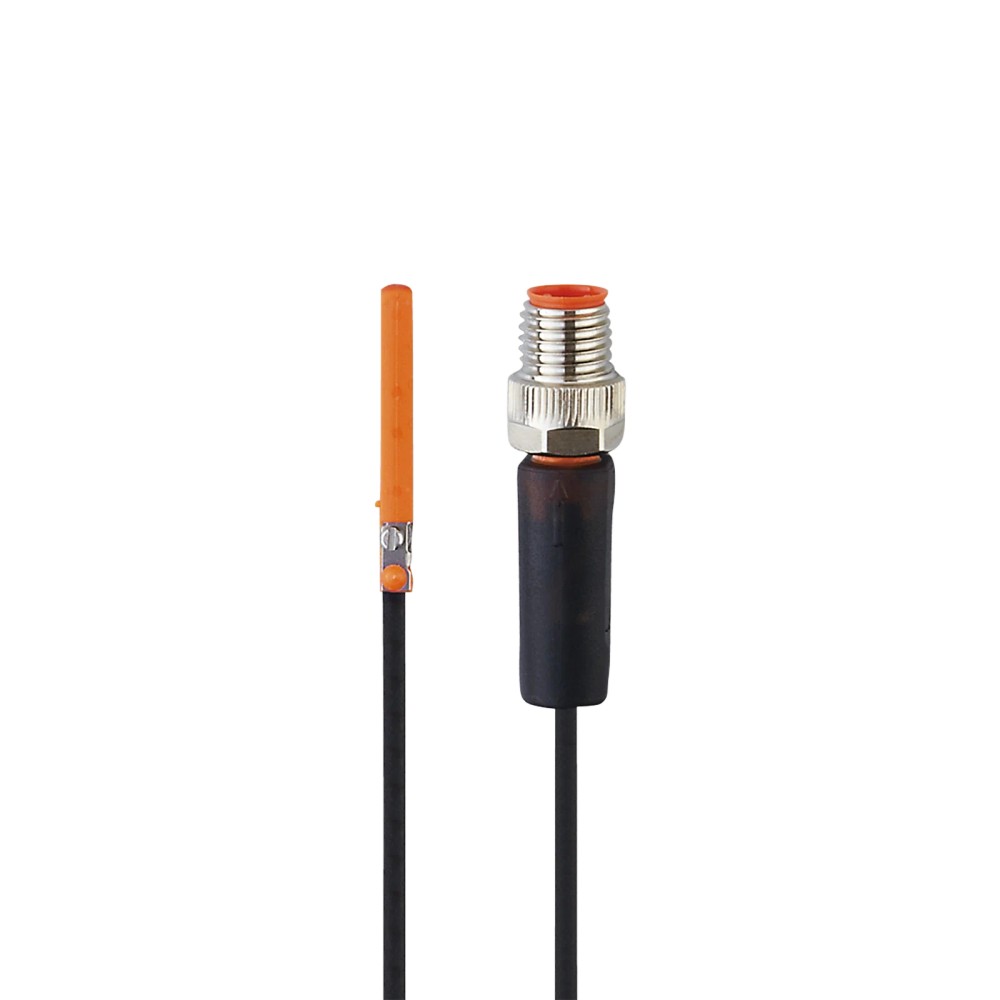

Imagem meramente ilustrativa

R$ 619,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5311
EAN: 4021179151818
NCM do produto: 85365090

Destaques do Produto Tecnologia de detecção...mais

Fechar menu

Saiba mais sobre: "MK5311 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros PNP, NA, M8, 10kHz"

Destaques do Produto

Tecnologia de detecção

Célula GMR

Tipo de saída

PNP normalmente aberta, DC

Conexão

Cabo PUR de 0,3 m e conexão M8

Sensibilidade magnética

2,8 mT

Frequência de comutação

10.000 Hz

Proteção do invólucro

IP 65 e IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o MK5311 ifm – Sensor de Cilindro GMR, PNP normalmente aberto, cabo PUR de 0,3 m e conexão M8

O ifm MK5311 é um sensor de cilindro com célula GMR, destinado à detecção magnética em cilindros. Possui saída PNP normalmente aberta, frequência de comutação de 10.000 Hz e sensibilidade magnética de 2,8 mT. Conta com cabo PUR de 0,3 m e conexão M8.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Célula GMR
Aplicação informada	Cilindro
Saída	DC, PNP, normalmente aberta
Sensibilidade magnética	2,8 mT
Frequência de comutação	10.000 Hz
Conexão elétrica	Cabo PUR de 0,3 m; conexão M8
Número de fios	3 fios
Grau de proteção	IP 65 e IP 67
Dimensões	26,1 × 2,8 × 5,5 mm
Proteções elétricas	Inversão de polaridade, curto-circuito e sobrecarga

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção magnética em aplicação de cilindro, conforme aplicação indicada para o produto.
Instalações que requerem saída DC PNP normalmente aberta e conexão elétrica compatível com cabo PUR de 0,3 m e conexão M8.

⚠ Considere outro se precisa de:

Não selecione sem confirmar que a saída PNP normalmente aberta atende à entrada do sistema de controle.
Não selecione sem verificar a compatibilidade mecânica com o cilindro e a compatibilidade da conexão M8 com o cabo ou interface da instalação; dimensões de encaixe e acessórios compatíveis não estão especificados na ficha.

APLICAÇÕES E USO

Aplicação indicada na ficha: detecção magnética em cilindros. A compatibilidade mecânica depende do perfil e do método de montagem do cilindro, não especificados nos dados fornecidos.
Possibilidade de uso em sistemas de automação com entrada compatível com sinal DC PNP normalmente aberto; essa adequação deve ser confirmada verificando as características da entrada do controlador.
A frequência de comutação especificada é 10.000 Hz; a ficha fornecida não informa condições de montagem ou de acionamento associadas a esse valor.

COMO ESCOLHER

Antes de comprar o MK5311 ifm – Sensor de Cilindro GMR, PNP normalmente aberto, cabo PUR de 0,3 m e conexão M8, verifique estes pontos:

Escolha o MK5311 quando

A aplicação for detecção magnética em cilindro e o sistema aceitar sensor DC PNP normalmente aberto, com 3 fios. Confirme também a conexão M8, o comprimento do cabo e o espaço de montagem disponível.

Verifique outra configuração quando

O circuito exigir uma configuração de saída diferente de PNP normalmente aberta ou uma conexão elétrica distinta. A ficha não informa alternativas compatíveis, então compare os requisitos da aplicação com a folha de dados oficial antes de selecionar outro modelo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Marca indicada na ficha do produto.
Modelo / SKU / Part Number	MK5311	Identificação do produto para seleção e reposição.
GTIN	4021179151818	Código global de identificação informado na ficha.
Categoria	Sensores	Classificação do produto no anúncio.
Aplicação	Cilindro	Aplicação informada para o sensor.
Tipo de produto	Sensor do cilindro com célula GMR	Descrição do tipo de produto fornecida no catálogo.

Tecnologia e detecção
Tipo de sensor	Célula GMR	Tecnologia de detecção magnética informada.
Sensibilidade magnética	2,8 mT	Valor especificado para a sensibilidade magnética.

Saídas e desempenho
Configuração de saída	DC, PNP, normalmente aberto	Tipo de sinal de saída informado para integração elétrica.
Frequência de comutação	10.000 Hz	Frequência de comutação especificada na ficha.
Número de fios	3 fios	Quantidade de fios indicada para a conexão elétrica.

Conexões elétricas
Cabo	PUR, 0,3 m	Material e comprimento do cabo informados na ficha.
Conexão	M8	Tipo de conexão elétrica indicado; pinagem não especificada nos dados fornecidos.

Proteções e condições ambientais
Grau de proteção	IP 65 e IP 67	Graus de proteção declarados na ficha; condições de ensaio não detalhadas no contexto fornecido.
Proteção contra inversão de polaridade	Sim	Proteção indicada no catálogo.
Proteção contra curto-circuitos	Sim	Proteção indicada no catálogo.
Proteção contra sobrecarga	Sim	Proteção indicada no catálogo.

Dados mecânicos
Dimensões	26,1 × 2,8 × 5,5 mm	Dimensões informadas no anúncio; consulte o desenho dimensional para referências de montagem.
Peso	12,3 g	Valor indicado nos atributos do catálogo.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Sensor de 3 fios, saída DC PNP normalmente aberta, com cabo PUR de 0,3 m e conexão M8. A ficha não informa pinagem, tensão de alimentação ou protocolo de comunicação; confirme esses dados na folha de dados antes da ligação.

Processo Aplicação em cilindro. A ficha não especifica padrão de fixação, perfil de cilindro ou acessórios de montagem; confirme a compatibilidade mecânica com o fabricante do cilindro.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Entrada de controle que aceite sinal DC PNP normalmente aberto	✓	A configuração de saída informada para o MK5311 é DC, PNP, normalmente aberta.
Sistema que exija saída NPN ou normalmente fechada	✗	A saída especificada é PNP normalmente aberta; a ficha não indica essas configurações.
Instalação que use conexão M8 e aceite o cabo de 0,3 m	✓	A ficha informa cabo PUR de 0,3 m e conexão M8; confirme a compatibilidade do conector e da interface instalada.
Montagem em cilindro cujo perfil ou fixação não foi confirmado	✗	A aplicação em cilindro está indicada, mas a ficha fornecida não identifica perfil, fixação ou dimensões de encaixe. A compatibilidade mecânica deve ser confirmada separadamente.

INSTALAÇÃO

Como instalar o MK5311 ifm – Sensor de Cilindro GMR, PNP normalmente aberto, cabo PUR de 0,3 m e conexão M8

Confirme que a aplicação é de detecção magnética em cilindro e que a saída PNP normalmente aberta atende à entrada do sistema.
Verifique no manual ou com o fabricante do cilindro o perfil, o método de fixação e a compatibilidade mecânica; esses detalhes não constam na ficha fornecida.
Consulte o desenho dimensional para conferir as dimensões do sensor e o espaço disponível para montagem.
Confirme que a conexão M8 e o cabo PUR de 0,3 m são compatíveis com a interface elétrica instalada.
Consulte a folha de dados para confirmar tensão de alimentação, pinagem e instruções de ligação antes de energizar; esses dados não estão detalhados no contexto fornecido.
Após a instalação, verifique a detecção e a comutação da saída no sistema, seguindo os procedimentos aplicáveis à máquina.

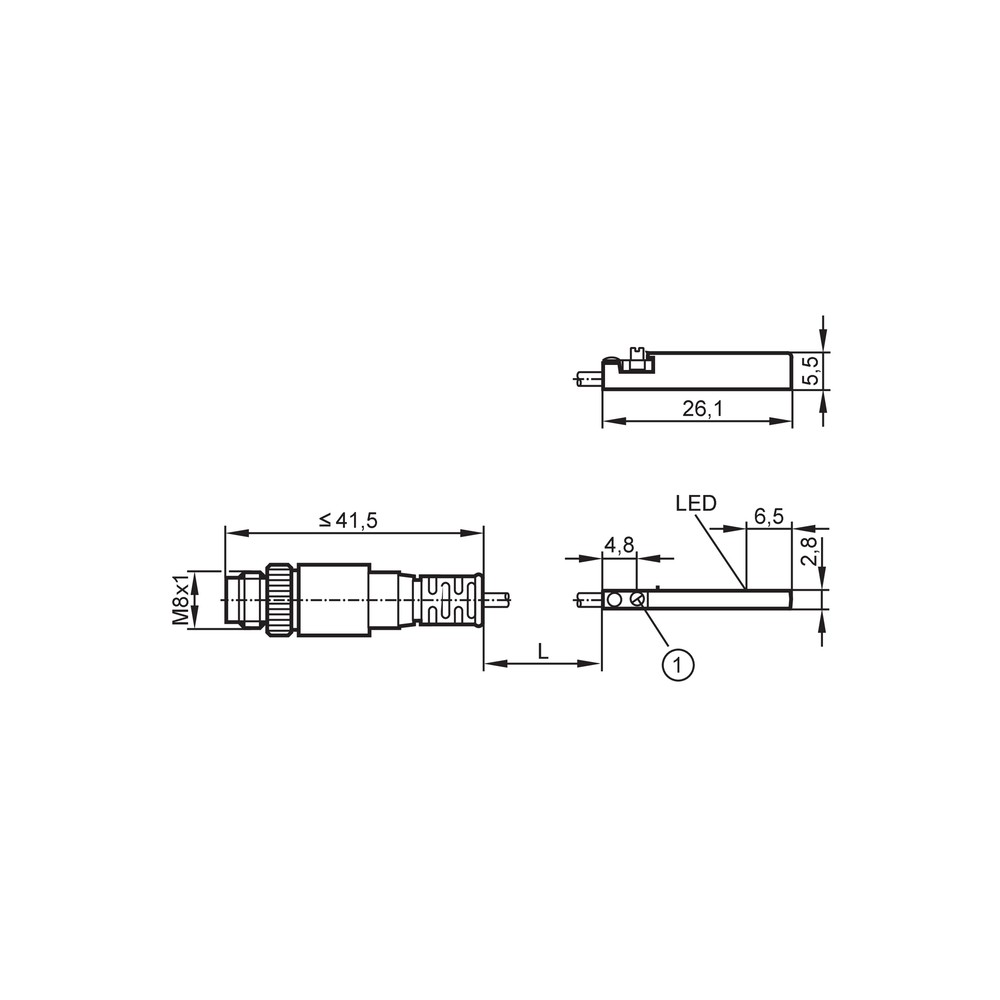

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A entrada do controlador não reconhece a comutação do sensor.	Incompatibilidade entre a saída PNP normalmente aberta do sensor e o tipo de entrada utilizada, ou ligação elétrica incorreta.	Confira o tipo de entrada do controlador e compare a ligação com a pinagem da folha de dados oficial antes de substituir o sensor.
O sensor não detecta o movimento do cilindro.	Posicionamento ou compatibilidade mecânica inadequados para o cilindro, ou condição magnética que não atende à detecção.	Confirme o método de montagem recomendado para o cilindro e verifique as condições de detecção conforme a folha de dados; a ficha fornecida não especifica posição de montagem.
A saída permanece ativa ou inativa durante o ciclo.	Configuração da entrada ou da lógica de controle incompatível com uma saída normalmente aberta, ou ausência de comutação magnética detectada.	Observe o estado da saída e compare a lógica esperada com a configuração normalmente aberta; verifique também a montagem e a ligação.
O sensor apresenta falha após uma ligação elétrica incorreta ou uma condição de sobrecarga.	Condição elétrica fora das especificações da instalação; as proteções declaradas não substituem a verificação da alimentação e da ligação.	Desenergize o circuito e confira alimentação, pinagem e condições de carga segundo a folha de dados oficial; avalie o funcionamento antes de trocar o componente.

DOCUMENTAÇÃO TÉCNICA

Folha de dados MK5311 – PT-BR (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5311 e para que serve?

É um sensor de cilindro com célula GMR para detecção magnética em cilindros. Sua saída é DC PNP normalmente aberta.

O MK5311 pode ser ligado a qualquer entrada de CLP?

Não necessariamente. A entrada precisa ser compatível com sinal DC PNP normalmente aberto; confirme também a alimentação e a pinagem na folha de dados.

O que acompanha o produto?

A ficha fornecida não informa itens inclusos além do sensor. Confirme com o fornecedor se há acessórios ou componentes adicionais.

Esse sensor serve para cilindro sem elemento magnético detectável?

A ficha indica detecção magnética em cilindros, mas não especifica os requisitos magnéticos do cilindro. Verifique a compatibilidade na folha de dados ou com o fabricante do cilindro.

Posso usar o MK5311 em uma entrada NPN?

A ficha especifica saída PNP normalmente aberta e não indica operação NPN. Verifique os requisitos do circuito antes de selecionar o sensor.

O MK5311 é normalmente fechado?

Não. A configuração informada é normalmente aberta.

O sensor não comuta; o que devo verificar antes de substituir?

Confira primeiro a ligação, a compatibilidade da entrada com PNP normalmente aberto e a montagem no cilindro. Consulte a pinagem e as condições elétricas na folha de dados.

A detecção falha durante o movimento do cilindro; qual pode ser a causa?

Uma causa possível é a montagem ou a compatibilidade mecânica inadequada para o cilindro. Verifique a posição e o método de fixação conforme as instruções aplicáveis ao cilindro e ao sensor.

Como escolher entre o MK5311 e outra versão de sensor?

Escolha o MK5311 se a aplicação exigir detecção magnética em cilindro e aceitar saída DC PNP normalmente aberta. Para outra configuração elétrica ou conexão, compare os requisitos com a folha de dados do modelo pretendido.

Como confirmar a instalação elétrica do MK5311?

Consulte a folha de dados oficial para validar a pinagem e a alimentação antes de ligar. A ficha resumida informa 3 fios e conexão M8, mas não detalha esses parâmetros.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor indicada para a detecção magnética neste produto (Ref.: tipo de sensor: célula GMR).

Sensibilidade magnética

Parâmetro especificado para a resposta magnética do sensor (Ref.: 2,8 mT).

PNP

Configuração de saída indicada para a interface elétrica do sensor (Ref.: saída DC PNP).

Normalmente aberto

Configuração de saída identificada como normalmente aberta na ficha (Ref.: configuração de saída).

Grau de proteção IP

Classificação de proteção declarada para o produto; as condições de ensaio não estão detalhadas no contexto fornecido (Ref.: IP 65 e IP 67).
