Sensor de Cilindro GMR ifm MK5310

Pré-visualizar: MK5310 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros PNP, NA, 10kHz, cabo 0.3m

MK5310 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros PNP, NA, 10kHz, cabo 0.3m

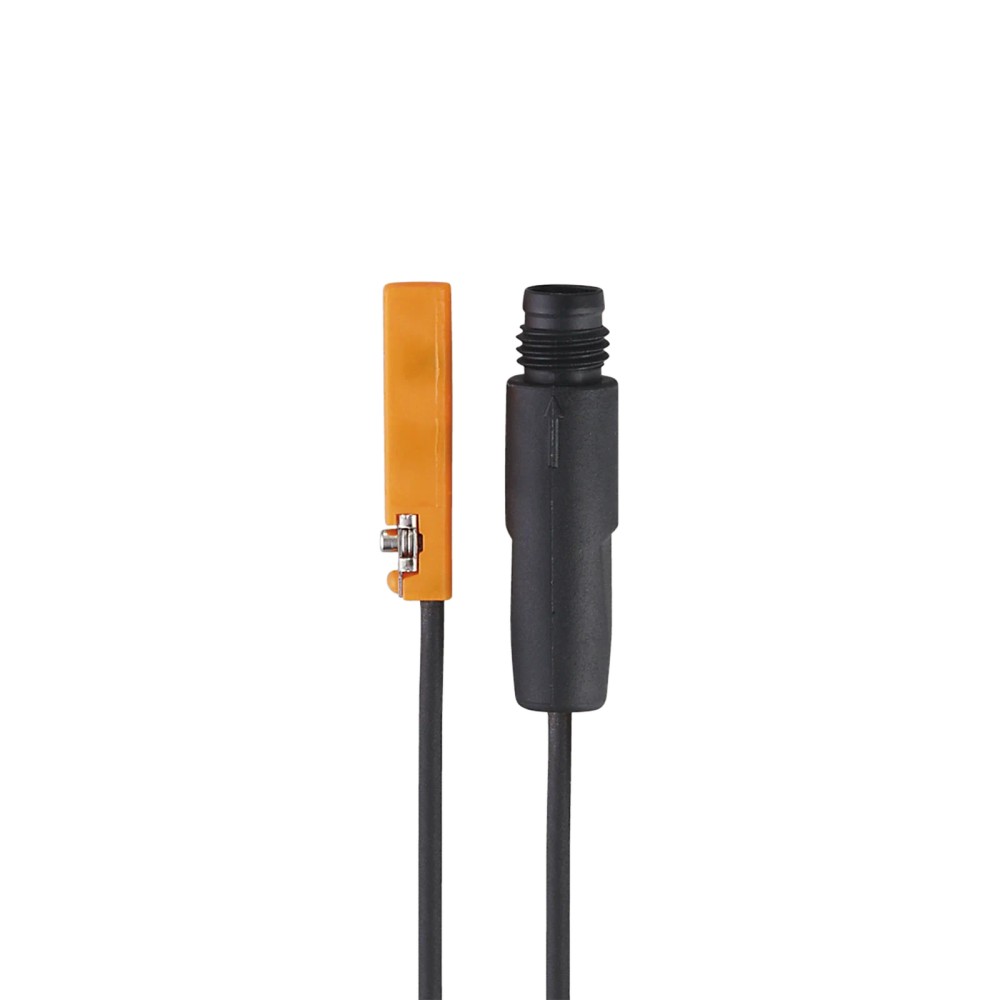

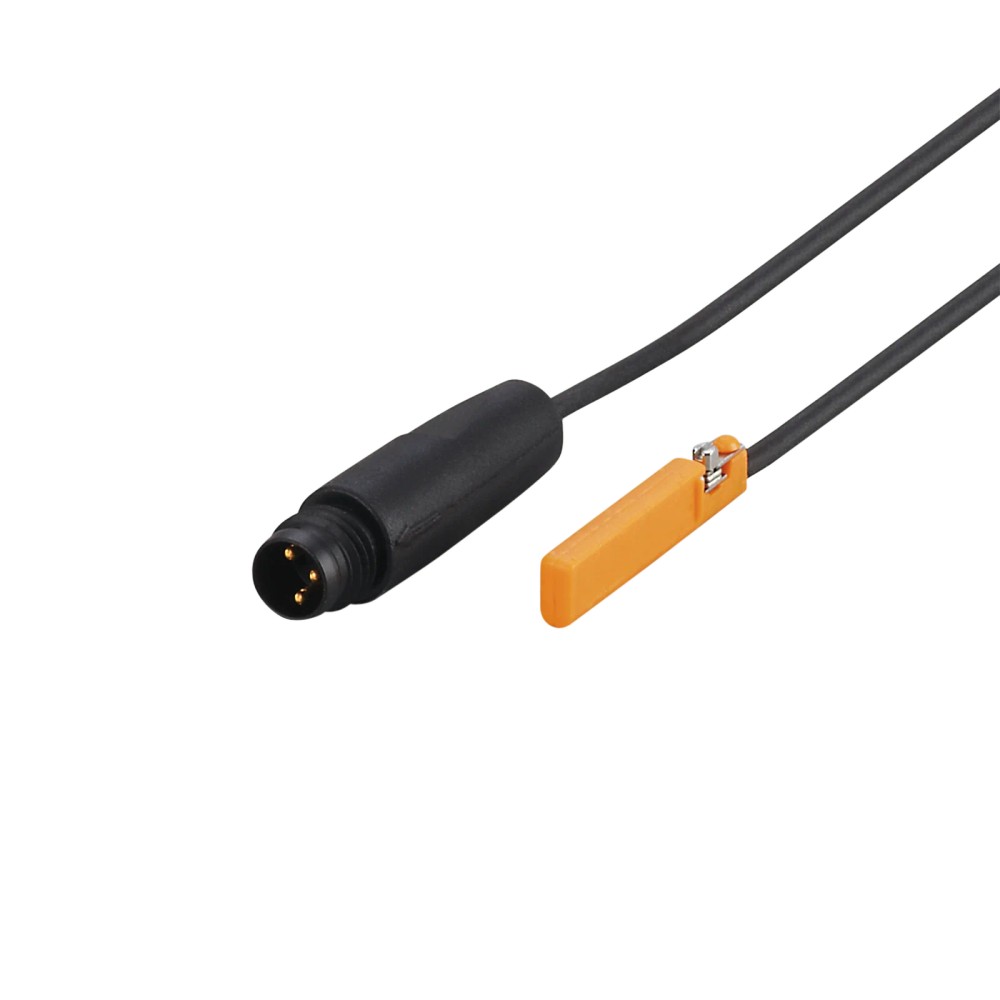

Imagem meramente ilustrativa

R$ 598,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: MK5310
EAN: 4021179151801
NCM do produto: 85365090

Destaques do Produto Tipo de sensor Célula...mais

Fechar menu

Saiba mais sobre: "MK5310 IFM - Sensor de Cilindro GMR ifm Detecção magnética em cilindros PNP, NA, 10kHz, cabo 0.3m"

Destaques do Produto

Tipo de sensor

Célula GMR para aplicação em cilindro

Saída elétrica

PNP, normalmente aberta, DC

Conexão

Cabo PUR de 0,3 m com conexão M8

Sensibilidade magnética

2,8 mT

Proteção

IP65 e IP67

Frequência de comutação

10.000 Hz

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Sensor de Cilindro GMR ifm MK5310, PNP, normalmente aberto, 10 kHz, cabo PUR de 0,3 m com conexão M8

O ifm MK5310 é um sensor de cilindro com célula GMR, destinado à detecção magnética em cilindros. Possui saída PNP normalmente aberta e frequência de comutação de 10.000 Hz. Seu cabo PUR de 0,3 m termina em conexão M8, e o sensor conta com proteção IP65 e IP67.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de sensor	Célula GMR
Aplicação	Cilindro
Saída	PNP, normalmente aberta, DC
Sensibilidade magnética	2,8 mT
Frequência de comutação	10.000 Hz
Conexão	Cabo PUR de 0,3 m com conexão M8
Grau de proteção	IP65 e IP67
Dimensões	26,1 x 2,8 x 5,5 mm
Número de fios	3 fios
Proteções elétricas	Inversão de polaridade, curto-circuito e sobrecarga

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Detecção magnética em cilindros, conforme a aplicação indicada para o sensor.
Instalações que utilizem entrada compatível com saída DC PNP normalmente aberta e a conexão M8 informada.

⚠ Considere outro se precisa de:

Aplicações que exijam saída normalmente fechada ou saída NPN: a configuração informada é PNP normalmente aberta.
Aplicações que não sejam de detecção magnética em cilindros, sem validação de compatibilidade pelo fabricante.

APLICAÇÕES E USO

Detecção magnética em cilindros, aplicação declarada para o MK5310; confirme no datasheet se a geometria de montagem do cilindro é compatível.
Uso em circuitos de automação que aceitem saída DC PNP normalmente aberta e conexão M8; a compatibilidade elétrica deve ser validada com a entrada do controlador.
Instalações expostas a condições compatíveis com os graus IP65 e IP67 informados; os limites e condições de ensaio devem ser consultados no datasheet.
A ficha não detalha modelos de cilindro compatíveis, pinagem, tensão de alimentação ou condições específicas de montagem; valide esses pontos antes da instalação.

COMO ESCOLHER

Antes de comprar o Sensor de Cilindro GMR ifm MK5310, PNP, normalmente aberto, 10 kHz, cabo PUR de 0,3 m com conexão M8, verifique estes pontos:

Escolha o MK5310 quando

A aplicação for detecção magnética em cilindro e o sistema aceitar saída DC PNP normalmente aberta, conexão M8 e os requisitos de instalação do sensor.

Considere outra configuração quando

O circuito exigir saída normalmente fechada ou NPN. Confirme também no datasheet as condições de montagem no cilindro e a ligação elétrica antes de selecionar o sensor.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm	Fabricante informado na ficha do produto.
Modelo / SKU / Part Number	MK5310	Código de identificação do produto.
GTIN	4021179151801	Identificador comercial informado na ficha.
Tipo de produto	Sensor do cilindro com célula GMR	Descrição do tipo de sensor.
Aplicação	Cilindro	Aplicação indicada nos dados do produto.

Dados de detecção
Tecnologia do sensor	Célula GMR	Tecnologia de detecção indicada para o sensor.
Sensibilidade magnética	2,8 mT	Valor informado na ficha; condições detalhadas de medição devem ser consultadas no datasheet.

Dados elétricos e saídas
Configuração de saída	DC, PNP, normalmente aberta	Tipo lógico e elétrico de saída informado pelo fabricante.
Número de fios	3 fios	Quantidade de fios indicada na ficha; consulte o datasheet para detalhes de ligação.
Frequência de comutação	10.000 Hz	Frequência de comutação especificada para o sensor.

Conexões
Cabo	PUR, 0,3 m	Material e comprimento do cabo informados na ficha.
Conexão	M8	Tipo de conexão informado; pinagem não detalhada nos dados disponíveis.

Proteções elétricas
Proteção contra inversão de polaridade	Sim	Proteção declarada na ficha do produto.
Proteção contra curto-circuitos	Sim	Proteção declarada na ficha do produto.
Proteção contra sobrecarga	Sim	Proteção declarada na ficha do produto.

Condições ambientais
Grau de proteção	IP65, IP67	Graus de proteção informados; consulte o datasheet para as condições de ensaio e uso correspondentes.

Dados mecânicos
Dimensões	26,1 x 2,8 x 5,5 mm	Dimensões declaradas para o corpo do sensor.
Peso	9,7 g	Peso informado nos dados do produto.

COMPATIBILIDADE

Comunicação

Conexões

Elétrica Saída DC PNP normalmente aberta, 3 fios; cabo PUR de 0,3 m com conexão M8. A pinagem detalhada deve ser confirmada no datasheet do fabricante.

Processo Sensor para aplicação em cilindro. A ficha não especifica perfil, ranhura ou interface mecânica de montagem; confirme a compatibilidade física com o cilindro no datasheet.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sistema com entrada compatível com saída DC PNP normalmente aberta	✓	A configuração de saída informada para o MK5310 é DC PNP normalmente aberta.
Sistema que exige saída normalmente fechada	✗	A saída informada é normalmente aberta.
Sistema que exige saída NPN	✗	A configuração de saída informada é PNP.
Detecção magnética em cilindro com montagem física validada para o sensor	✓	A aplicação declarada é cilindro; a ficha não informa o perfil ou a interface de montagem.
Aplicação que requer protocolo de comunicação específico	✗	A ficha fornecida não declara protocolos de comunicação para este sensor.

INSTALAÇÃO

Como instalar o Sensor de Cilindro GMR ifm MK5310, PNP, normalmente aberto, 10 kHz, cabo PUR de 0,3 m com conexão M8

Confirme no datasheet que o perfil e a forma de montagem do cilindro são compatíveis com o sensor.
Verifique se a entrada do sistema aceita saída DC PNP normalmente aberta e se a conexão M8 é adequada.
Consulte o datasheet para identificar a pinagem e os requisitos de ligação; não deduza a função dos condutores apenas pela quantidade de fios.
Instale e posicione o sensor conforme as instruções do fabricante para o cilindro e a detecção magnética pretendida.
Conecte o cabo e a conexão M8 sem exceder as condições de instalação especificadas pelo fabricante.
Após a montagem, teste a comutação durante o movimento do cilindro e confirme o sinal no controlador.

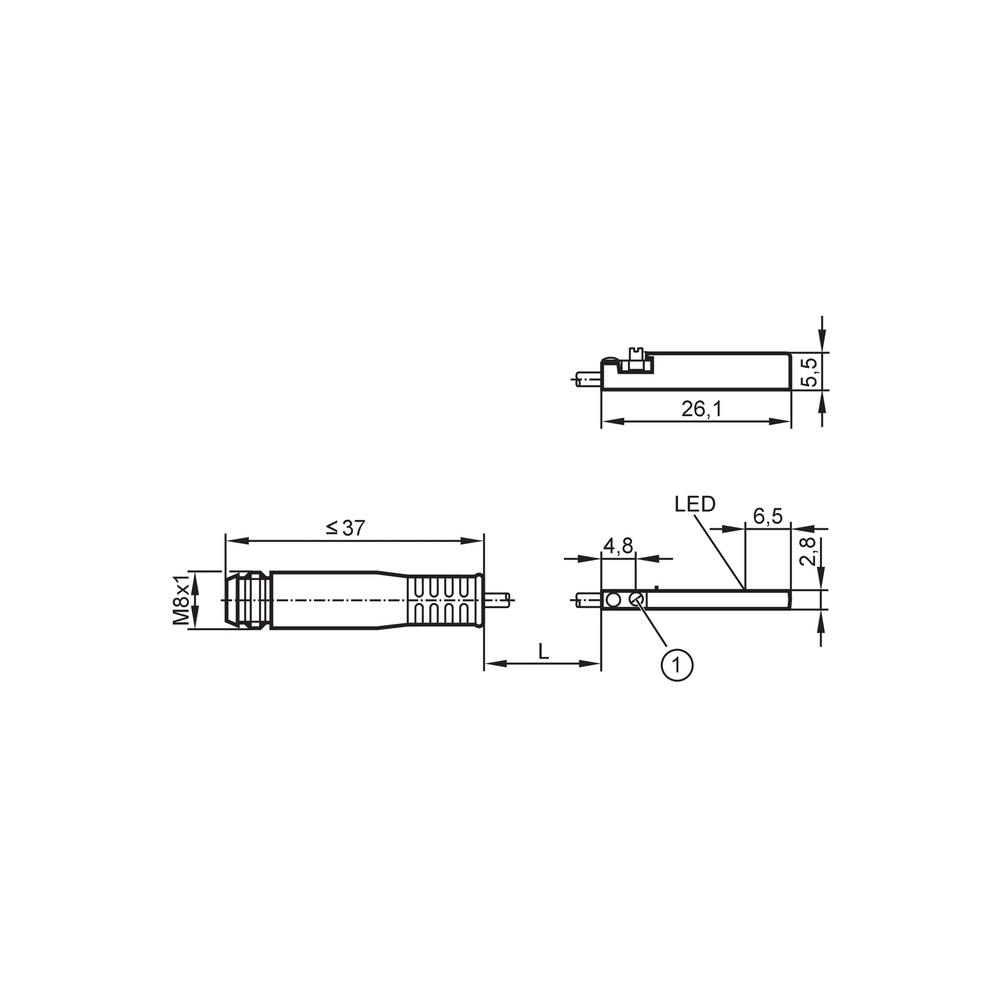

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O controlador não detecta a comutação do sensor.	Pode haver incompatibilidade entre a saída PNP normalmente aberta e a entrada do controlador, ligação incorreta ou ausência de detecção magnética na posição de montagem.	Confirme a compatibilidade da entrada com PNP normalmente aberta, revise a pinagem no datasheet e verifique a posição do sensor em relação ao cilindro.
O sinal permanece ativo ou não muda durante o movimento do cilindro.	O posicionamento pode não permitir a detecção magnética esperada ou a lógica da entrada pode não corresponder à saída normalmente aberta.	Observe o estado da entrada ao longo do curso do cilindro e confirme a posição e a lógica de saída com o datasheet e o esquema do sistema.
A comunicação elétrica fica intermitente.	Pode haver conexão M8 mal acoplada, cabo danificado ou terminação inadequada no circuito.	Inspecione o acoplamento M8 e o cabo PUR; confirme continuidade e ligação conforme a pinagem do fabricante, com o circuito desenergizado quando aplicável.
O sensor deixa de operar após uma falha elétrica.	A instalação pode exceder as condições elétricas do sensor, apesar das proteções declaradas contra curto-circuito, sobrecarga e inversão de polaridade.	Verifique a ligação e as condições elétricas no circuito e consulte os limites especificados no datasheet antes de reinstalar ou substituir o sensor.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm MK5310 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o MK5310 e para que serve?

É um sensor de cilindro com célula GMR, destinado à detecção magnética em cilindros. A saída é DC PNP normalmente aberta.

Que tipo de saída e conexão elétrica ele usa?

O MK5310 tem saída PNP normalmente aberta, configuração de 3 fios e conexão por cabo PUR de 0,3 m com M8. Consulte o datasheet para a pinagem.

O produto serve para um circuito que exige saída NPN?

Não, a configuração indicada para este modelo é PNP. Para um circuito NPN, selecione uma versão cuja saída corresponda ao requisito.

Posso usar este sensor se o controlador exigir saída normalmente fechada?

Não conforme a configuração informada: o MK5310 é normalmente aberto. Verifique uma versão normalmente fechada se essa for a lógica exigida pelo circuito.

O sensor não comuta durante o movimento do cilindro; o que devo verificar?

Verifique o posicionamento do sensor e se há detecção magnética na posição de montagem. Confirme também no datasheet a compatibilidade do cilindro e a ligação elétrica.

A entrada do CLP não reconhece o sinal; preciso trocar o sensor?

Antes de trocar, confirme se a entrada aceita sinal DC PNP normalmente aberto e revise a pinagem M8 conforme o datasheet. A ficha não especifica a pinagem detalhada.

Devo comprar este modelo ou procurar outro sensor de cilindro?

Escolha o MK5310 quando a aplicação exigir detecção magnética em cilindro e aceitar saída PNP normalmente aberta. Se o circuito exigir NPN ou normalmente fechado, procure uma configuração de saída correspondente.

O produto acompanha acessórios ou peças avulsas?

A ficha não informa acessórios inclusos, portanto não há itens adicionais confirmados. O produto é identificado como sensor MK5310 com cabo PUR de 0,3 m e conexão M8.

Como faço a instalação sem errar a ligação?

Confirme a montagem no cilindro e consulte a pinagem no datasheet antes de conectar. A ficha informa 3 fios, mas não detalha a função de cada condutor.

O MK5310 é compatível com qualquer cilindro?

A aplicação indicada é cilindro, mas os dados disponíveis não especificam perfis ou interfaces mecânicas compatíveis. Confira o desenho e o datasheet do fabricante em conjunto com o modelo do cilindro.

GLOSSÁRIO TÉCNICO

Célula GMR

Tecnologia de sensor indicada para a detecção magnética do produto. (Ref.: tipo de sensor — célula GMR)

Sensibilidade magnética

Parâmetro informado para caracterizar a resposta magnética do sensor; as condições de referência devem ser verificadas no datasheet. (Ref.: 2,8 mT)

PNP

Tipo de saída elétrica informado para o sensor; deve ser compatível com a entrada do circuito de controle. (Ref.: configuração de saída DC PNP)

Normalmente aberto

Configuração de saída indicada como NA na ficha; confirme a lógica necessária na entrada do sistema. (Ref.: saída normalmente aberta)

Grau de proteção IP

Classificação de proteção declarada para o produto; as condições associadas a cada grau devem ser consultadas no datasheet. (Ref.: IP65 e IP67)
